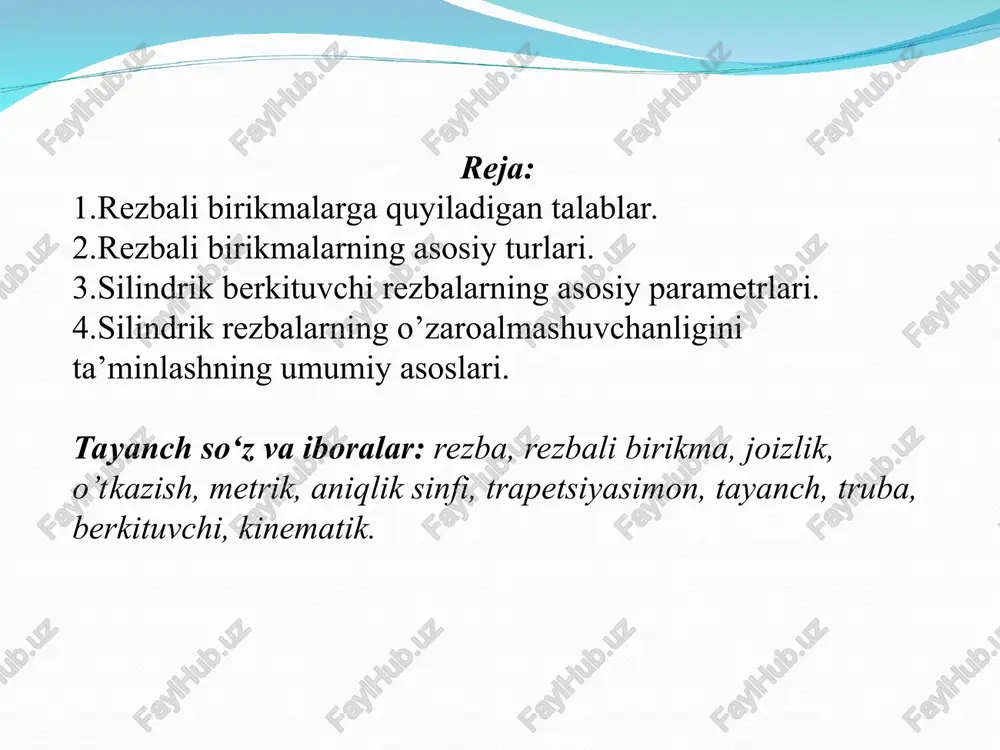

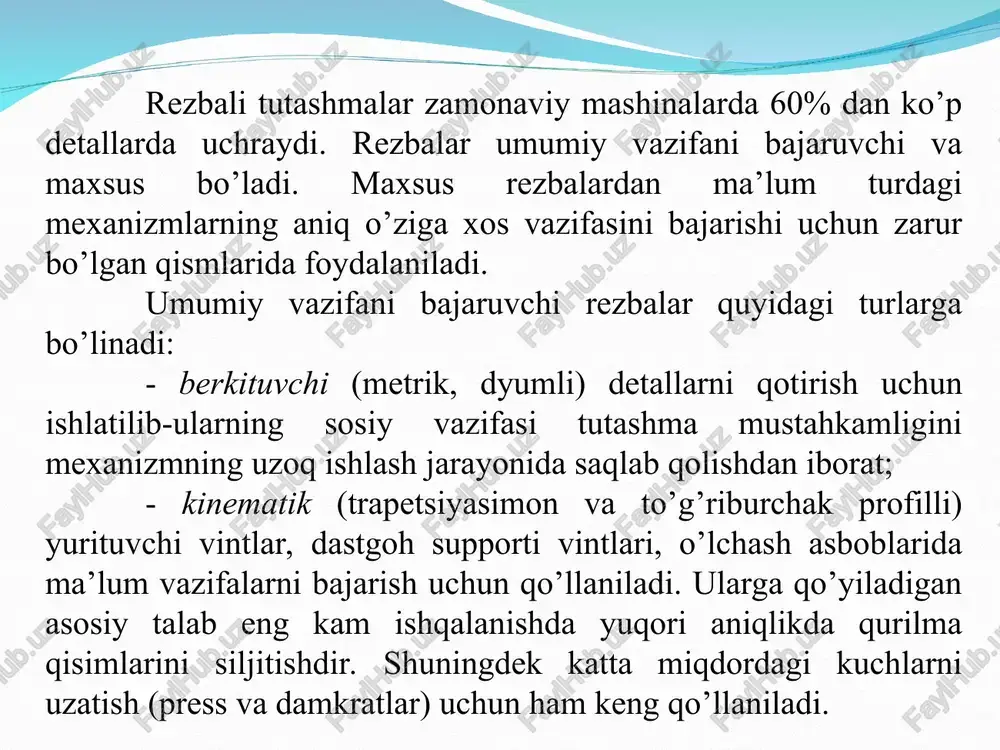

toshkent avtomobil-yo'llar instituti yo'l qurilish mashinalari kafedrasi 13-ma’ruza: rezbali birikma detallarida o‘zaroalmashuvchanlik reja: rezbali birikmalarga quyiladigan talablar. rezbali birikmalarning asosiy turlari. silindrik berkituvchi rezbalarning asosiy parametrlari. silindrik rezbalarning o’zaroalmashuvchanligini ta’minlashning umumiy asoslari. tayanch so‘z va iboralar: rezba, rezbali birikma, joizlik, o’tkazish, metrik, aniqlik sinfi, trapetsiyasimon, tayanch, truba, berkituvchi, kinematik. rezbali tutashmalar zamonaviy mashinalarda 60% dan ko’p detallarda uchraydi. rezbalar umumiy vazifani bajaruvchi va maxsus bo’ladi. maxsus rezbalardan ma’lum turdagi mexanizmlarning aniq o’ziga xos vazifasini bajarishi uchun zarur bo’lgan qismlarida foydalaniladi. umumiy vazifani bajaruvchi rezbalar quyidagi turlarga bo’linadi: - berkituvchi (metrik, dyumli) detallarni qotirish uchun ishlatilib-ularning sosiy vazifasi tutashma mustahkamligini mexanizmning uzoq ishlash jarayonida saqlab qolishdan iborat; - kinematik (trapetsiyasimon va to’g’riburchak profilli) yurituvchi vintlar, dastgoh supporti vintlari, o’lchash asboblarida ma’lum vazifalarni bajarish uchun qo’llaniladi. ularga qo’yiladigan asosiy talab eng kam ishqalanishda yuqori aniqlikda qurilma qisimlarini siljitishdir. shuningdek katta miqdordagi kuchlarni uzatish (press va damkratlar) uchun ham keng qo’llaniladi. - truba …

2 / 15

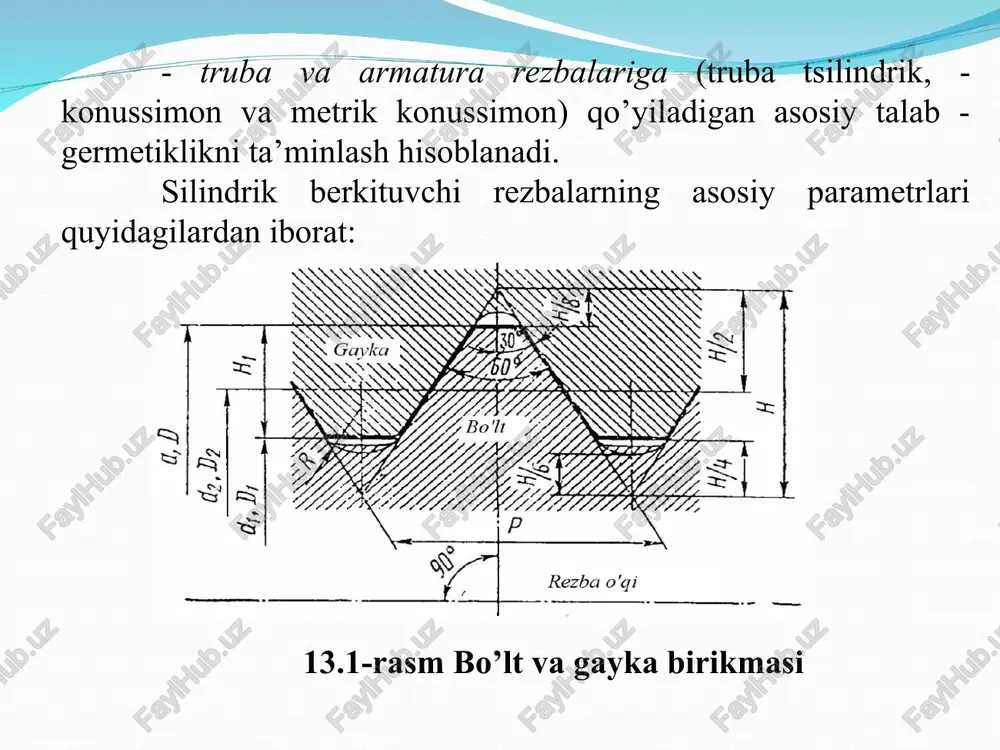

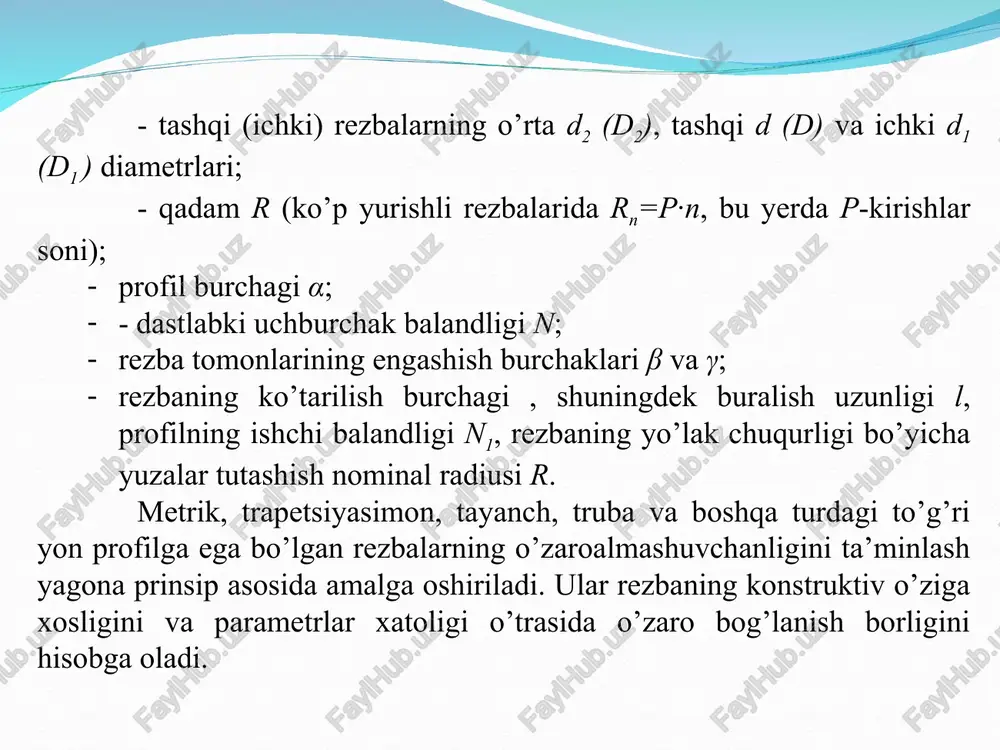

ng ishchi balandligi n1, rezbaning yo’lak chuqurligi bo’yicha yuzalar tutashish nominal radiusi r. metrik, trapetsiyasimon, tayanch, truba va boshqa turdagi to’g’ri yon profilga ega bo’lgan rezbalarning o’zaroalmashuvchanligini ta’minlash yagona prinsip asosida amalga oshiriladi. ular rezbaning konstruktiv o’ziga xosligini va parametrlar xatoligi o’trasida o’zaro bog’lanish borligini hisobga oladi. rezbaning chegaraviy konturi deb, bolt uchun uning eng katta ruxsat qilingan konturi, gayka uchun esa uning eng kichik ruxsat qilingan konturi tushuniladi. rezbali birikmalarning buraluvchanligini ta’minlash uchun bolt va gaykalarning barcha xatoliklaridan kelib chiqadigan yig’ma xatolik miqdori real profilning chegaraviy konturidan chiqib ketmasligi kerak. rezbaning o’rta diametri, qadami, profili burchagi xatoliklari, uning tutashma buraluvchanligiga kuchli ta’sir ko’rsatuvchi asosiy parametrlar bo’lib hisoblanadi. bu parametrlar o’zaro bog’liq bo’lganligi uchun ularning bittasida kelib chiqqan xatolikni ikkinchi parametr qiymatini tegishli zaruriy miqdorga o’zgartirish yo’li bilan kompensatsiyalash mumkin bo’ladi. shu sababdan har qanday to’g’ri yon tomonli rezbalarning profil burchagi va qadamida bo’ladigan chetga chiqishlarni o’rta diametrni tegishli miqdorga …

3 / 15

uchun boltning o’rta diametrini zarur miqdorga kamaytirish yoki gaykaning o’rta diametrini xuddi shu miqdorga oshirish zarur bo’ladi. 13.2-rasm rezbali birikmalarning joizliklar maydoni rezbali birikmalar buralish uzunligining uch turi mavjud bo’lib, ular quyidagilardir: s - qisqa; n - normal (me’yoriy); l - uzun. rezbalar aniqlik sinfi bo’yicha uch turga bo’linadi: aniq, o’rta va qo’pol. bo’shliqli o’tqazishlarda tashqi rezbalar uchun 5 (d, e, f, g, va h), ichkilari uchun 4 (e, f, g, va h) asosiy chetga chiqishlar qabul qilingan (13.1-jadval). bu asosiy chetga chiqishlar d1, d2, d va d1, d2, d lar uchun bir xildir rezbalarning joizlik maydonlari o’rta diametr d2(d2) joizlik maydonini, chiquvchi yuza diametri (d1 yoki d1) joizlik maydoni bilan birgalikda shakllanadi. misol: 5g6g; 6d; 7g6g; 5h4h; 5h6h. m12x2-6g; m12-6h; m12x1-6g; m12x1-6h. boltni chuqurligiga ishlov berilsa m12-6g-r. birikma: m12-6h/6g, chap rezbali bo’lganida esa m12x1 lh-6h/6g, buralish uzunligi berilganida m12-7g6g-30, bu yerda rezbali tutashmaning buralish uzunligi l=30 mm. bo’shliqli rezbali …
