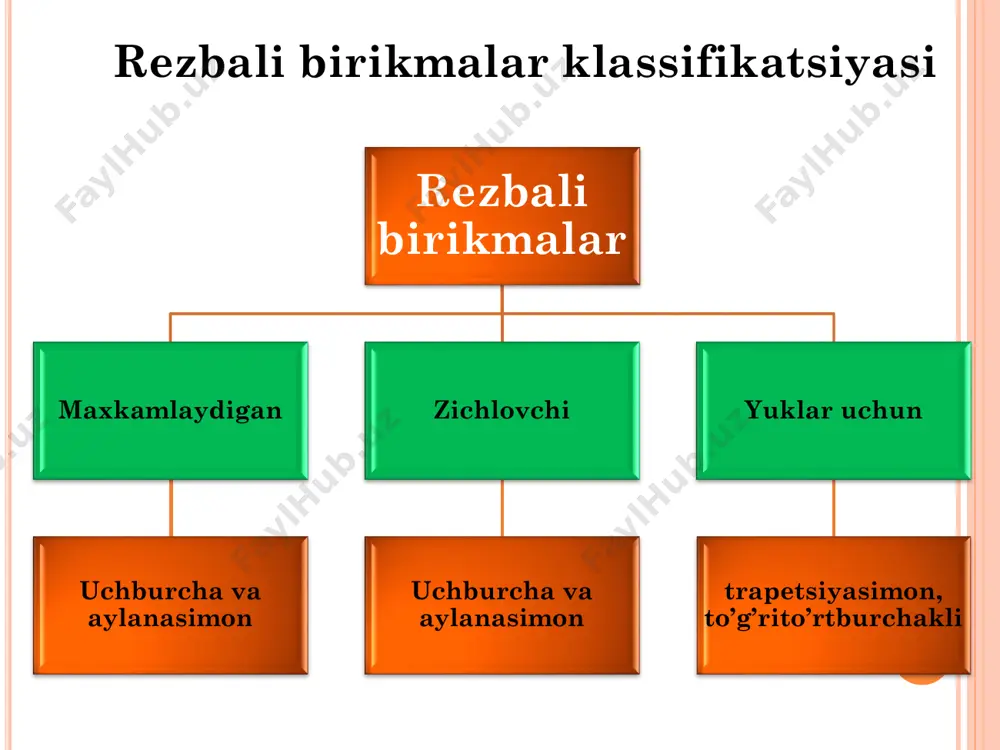

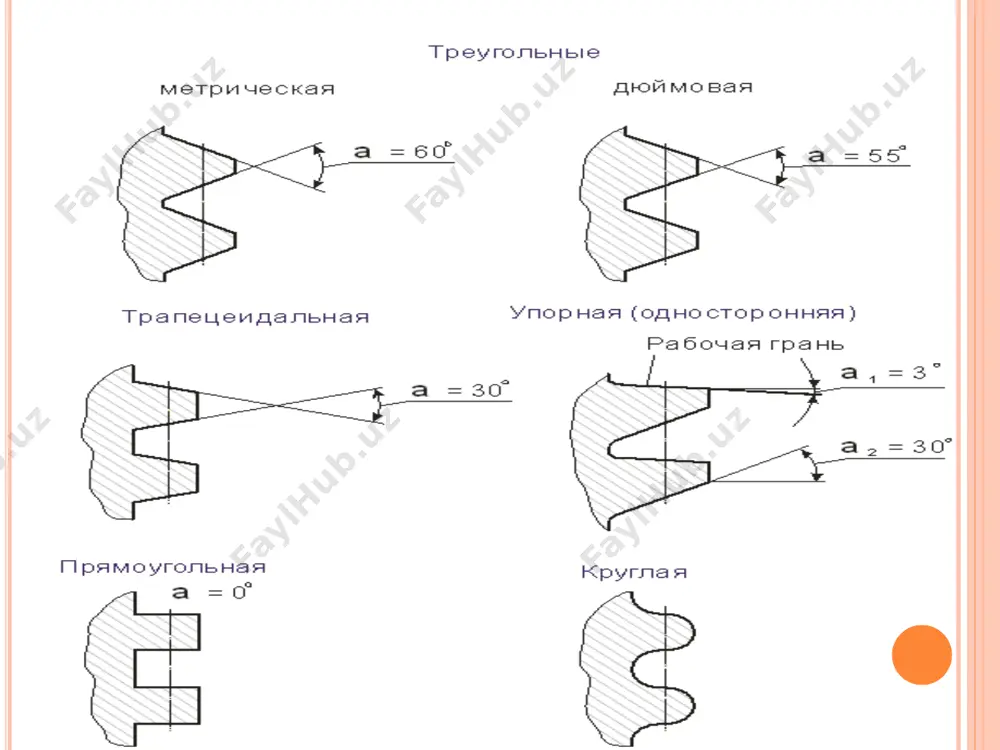

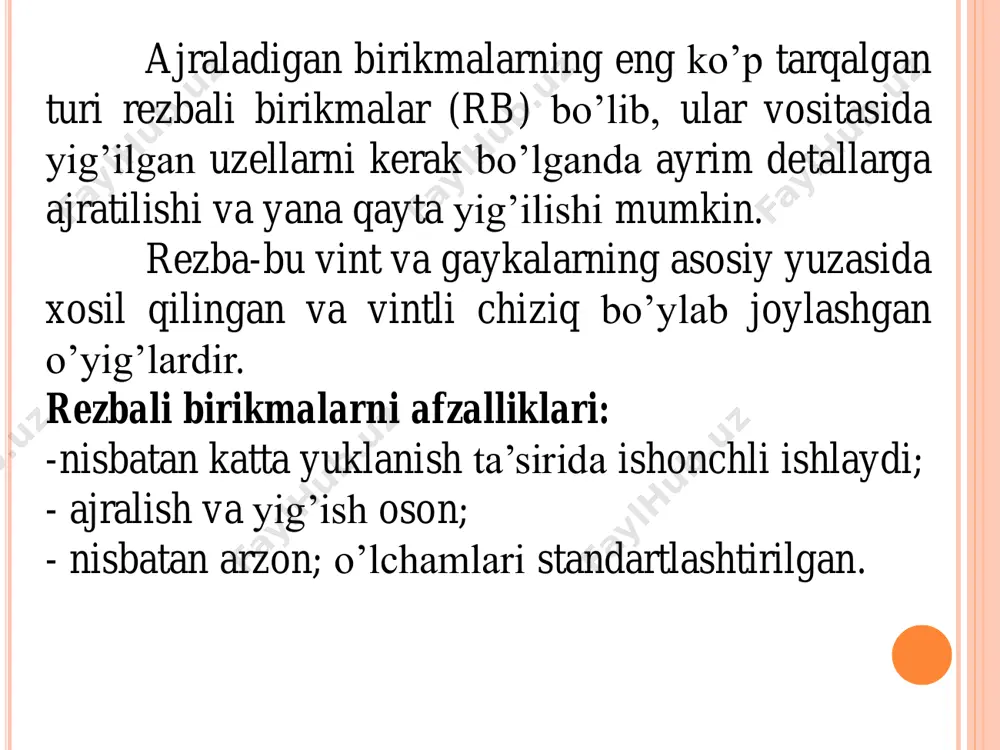

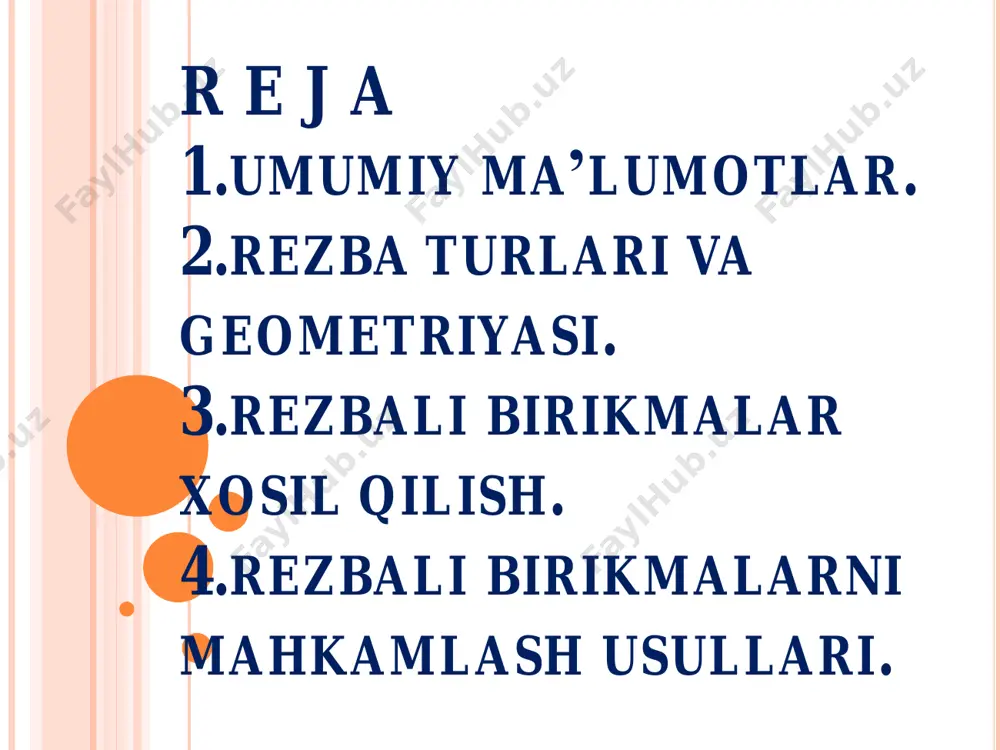

презентация powerpoint rezbali birikmalar r e j a 1.umumiy ma’lumotlar. 2.rezba turlari va geometriyasi. 3.rezbali birikmalar xosil qilish. 4.rezbali birikmalarni mahkamlash usullari. ajraladigan birikmalarning eng ko’p tarqalgan turi rezbali birikmalar (rb) bo’lib, ular vositasida yig’ilgan uzellarni kerak bo’lganda ayrim detallarga ajratilishi va yana qayta yig’ilishi mumkin. rezba-bu vint va gaykalarning asosiy yuzasida xosil qilingan va vintli chiziq bo’ylab joylashgan o’yig’lardir. rezbali birikmalarni afzalliklari: -nisbatan katta yuklanish ta’sirida ishonchli ishlaydi; - ajralish va yig’ish oson; - nisbatan arzon; o’lchamlari standartlashtirilgan. rezbali birikmalar klassifikatsiyasi rezbali birikmalar maxkamlaydigan uchburcha va aylanasimon zichlovchi uchburcha va aylanasimon yuklar uchun trapetsiyasimon, to’g’rito’rtburchakli rezbali birikmalar rezbalarni tuzilishiga ko’ra har xil bo’ladi. 1) rezba kesilgan sirtning shakliga ko’ra: tsilindrsimon va konussimon bo’lib, asosan, birinchisi ishlatiladi. jips birikmalar hosil qilish uchun esa rezba konussimon sirtda (masalan, quvurlarda) kesiladi; 2) rezba o’qi bo’ylab joylashgan kesim shakliga ko’ra: uchburchakli, trapetsiyali, doiraviy va h.k.; 3) rezba o’ramining yo’nalishiga ko’ra: o’ng va chap …

2 / 13

qadami; r1 -rezba yo’li, ya’ni bir marta to’la aylangan vintning o’q bo’ylab siljish masofasi; bir kirimli rezbalar uchun r1 = r, ko’p kirimli uchun esa r1 = n·p, bunda n – kirimlar soni; mahkamlash uchun mo’ljallangan rezbalar asosan bir kirimli bo’ladi;  –rezba shaklining burchagi;  –vint chizig’ining ko’tarilish burchagi (o’rta diametri bo’yicha): metrik rezbalar yirik qadamli va mayda qadamli bo’ladi. yirik metrik rezba ko’proq ishlatiladi. rezbani har qanday diametriga belgilangan qadam mos keladi. masalan, d =10 mm bo’lgan rezbaning qadami r =1,5 mm, d =16 mm bo’lsa, r =2 mm va h.k. metrik rezba «m» harfi va uning diametri bilan belgilanadi, masalan: m10; m16; va h.k. mayda qadamli rezbalar mashinasozlikning ayrim sohalarida ishonchli ishlashiga qo’yilgan talab juda yuqori bo’lsa ishlatiladi. bu rezbalarda ko’tarilish burchagining kichikligi hisobiga o’z-o’zini to’xtatish (tormozlanish) xususiyati nisbatan yuqori. bunday hususiyat biriktirilgan detallarni o’z-o’zidan bo’shab ketishiga ishqalanish kuchining kattaligi qarshilik ko’rsatadi. mayda qadamli rezbalarni belgilashda diametr …

3 / 13

4 / 13

5 / 13
