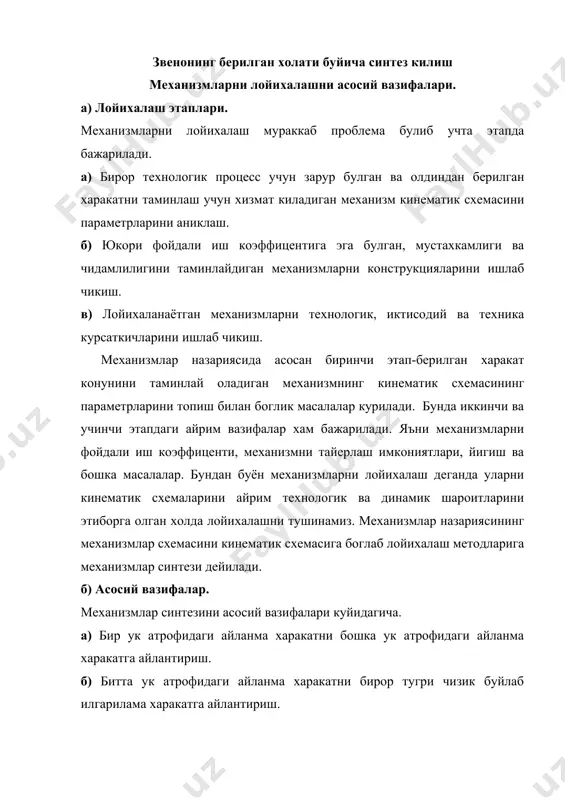

1538740798_72556.docx механизмлар синтези режа: 1. ричагли механизмларни лойихалашни асосий этаплари ва вазифалари. 2. куйи жуфтли текис механизмларни лойихалаш асослари. 3. звеноларни берилган вазиятларига караб механизмларни лойихалаш. 4. турт звеноли шанелли механизм звеноларини 2 ва 3 вазияти буйича лойихалаш. 5. тезликни ошириш коэффициенти берилган 4 звеноли шарнерли механизмни лойихалаш. звенонинг берилган холати буйича синтез килиш механизмларни лойихалашни асосий вазифалари. а) лойихалаш этаплари. механизмларни лойихалаш мураккаб проблема булиб учта этапда бажарилади. а) бирор технологик процесс учун зарур булган ва олдиндан берилган харакатни таминлаш учун хизмат киладиган механизм кинематик схемасини параметрларини аниклаш. б) юкори фойдали иш коэффицентига эга булган, мустахкамлиги ва чидамлилигини таминлайдиган механизмларни конструкцияларини ишлаб чикиш. в) лойихаланаётган механизмларни технологик, иктисодий ва техника курсаткичларини ишлаб чикиш. механизмлар назариясида асосан биринчи этап-берилган харакат конунини таминлай оладиган механизмнинг кинематик схемасининг параметрларини топиш билан боглик масалалар курилади. бунда иккинчи ва учинчи этапдаги айрим вазифалар хам бажарилади. яъни механизмларни фойдали иш коэффиценти, механизмни тайерлаш имкониятлари, йигиш …

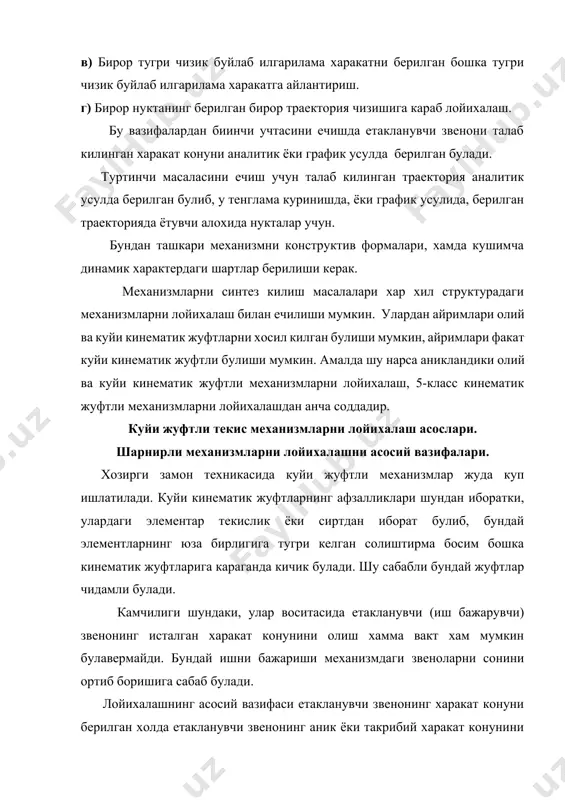

г берилган бирор траектория чизишига караб лойихалаш. бу вазифалардан биинчи учтасини ечишда етакланувчи звенони талаб килинган харакат конуни аналитик ёки график усулда берилган булади. туртинчи масаласини ечиш учун талаб килинган траектория аналитик усулда берилган булиб, у тенглама куринишда, ёки график усулида, берилган траекторияда ётувчи алохида нукталар учун. бундан ташкари механизмни конструктив формалари, хамда кушимча динамик характердаги шартлар берилиши керак. механизмларни синтез килиш масалалари хар хил структурадаги механизмларни лойихалаш билан ечилиши мумкин. улардан айримлари олий ва куйи кинематик жуфтларни хосил килган булиши мумкин, айримлари факат куйи кинематик жуфтли булиши мумкин. амалда шу нарса аникландики олий ва куйи кинематик жуфтли механизмларни лойихалаш, 5-класс кинематик жуфтли механизмларни лойихалашдан анча соддадир. куйи жуфтли текис механизмларни лойихалаш асослари. шарнирли механизмларни лойихалашни асосий вазифалари. хозирги замон техникасида куйи жуфтли механизмлар жуда куп ишлатилади. куйи кинематик жуфтларнинг афзалликлари шундан иборатки, улардаги элементар текислик ёки сиртдан иборат булиб, бундай элементларнинг юза бирлигига тугри келган солиштирма босим бошка кинематик …

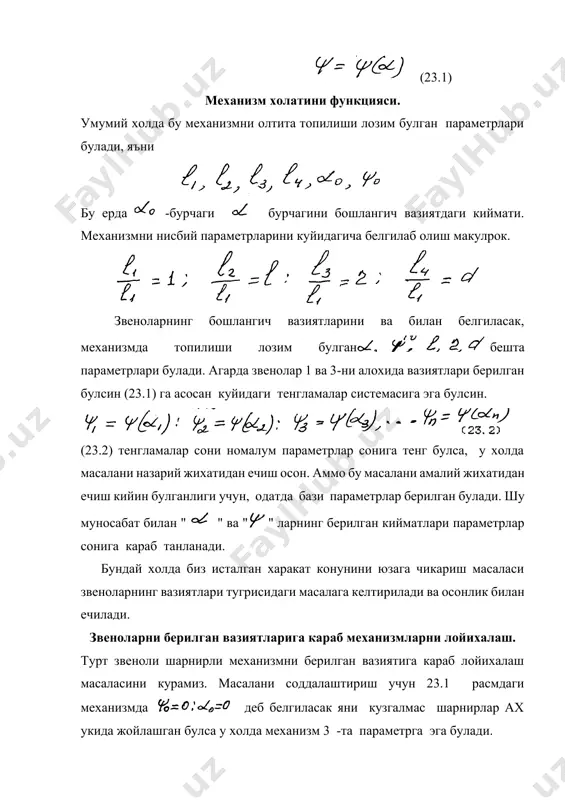

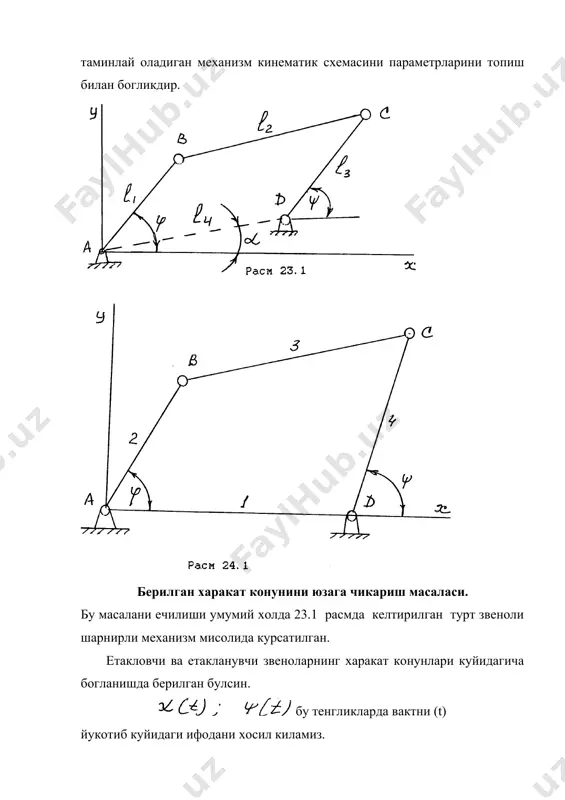

ан булсин. бу тенгликларда вактни (t) йукотиб куйидаги ифодани хосил киламиз. (23.1) механизм холатини функцияси. умумий холда бу механизмни олтита топилиши лозим булган параметрлари булади, яъни бу ерда -бурчаги бурчагини бошлангич вазиятдаги киймати. механизмни нисбий параметрларини куйидагича белгилаб олиш макулрок. звеноларнинг бошлангич вазиятларини ва билан белгиласак, механизмда топилиши лозим булганбешта параметрлари булади. агарда звенолар 1 ва 3-ни алохида вазиятлари берилган булсин (23.1) га асосан куйидаги тенгламалар системасига эга булсин. (23.2) тенгламалар сони номалум параметрлар сонига тенг булса, у холда масалани назарий жихатидан ечиш осон. аммо бу масалани амалий жихатидан ечиш кийин булганлиги учун, одатда бази параметрлар берилган булади. шу муносабат билан "" ва "" ларнинг берилган кийматлари параметрлар сонига караб танланади. бундай холда биз исталган харакат конунини юзага чикариш масаласи звеноларнинг вазиятлари тугрисидаги масалага келтирилади ва осонлик билан ечилади. звеноларни берилган вазиятларига караб механизмларни лойихалаш. турт звеноли шарнирли механизмни берилган вазиятига караб лойихалаш масаласини курамиз. масалани соддалаштириш учун 23.1 расмдаги …

из. (24.7) бу тенгламаларни ечиб -ларни топамиз. улар оркали хамда (24.7) ёрдамида ва параметрлар топилади. турт звеноли шарнирли механизмни звеноларини икки ва уч вазияти буйича лойихалаш. а) шатуннинг икки вазияти берилган булсин. (расм 24.2) 1 ва 3 звенони айланиш марказини топиш талаб килинаётган булсин. икки нукта оркали сонсаноксиз айланалар утказиш мумкин. а ва д нукталари "11" ва "22" тугри чизикни ихтиёрий жойида олиниши мумкин. шунинг учун масалани ечиш куп вариантли булади. масала битта ечимга эга булиши учун кушимча чикланишлар керак булади. масалан, 1 ва 3 звеноларни бурилиш бурчаклари берилган булиши керак. б) шатунни учта вазияти берилган булсин: в1 с1, в2 с2, в3 с3, расм 24.3 масала учта нукта оркали утувчи айланани марказини топишга келтирилади. бу масала битта ечимга эга эканлиги маълум. а ва д звеноларни айланиш маркази ва перпендикуляр чизикларни кесишган нуктасида булиб бу чизиклар в1 в2,в2 в3,ва с1 с2, с2 с3, кесмаларни уртасидан утказилади. тезликни ошиш коэффиценти берилган туртзвеноли …

ерпендикуляр утказамиз. с нуктада 90°- бурчагини курамиз. у холда бурчак ва а нукталардан айлана утказамиз. бу айлана етакловчи звенони айланиш марказини геометрик урни булади. хакикатан хам с ва с нукталари билан шу ёйни харкандай нуктасини тугри чизик билан туташтирганда - бурчагига тенг булган бурчак хосил булаверади. айтайлик, мисол учун кривошинни айланиш маркази килиб бирор а нукта олинган булсин. у холда 24.5 расмга асосан: (24.12) бу ерда r ва l кривошип ва шатунни узунлиги (24.12) га асосан (24.13) бирвактда ад масофа хам аникланди. кривошип - ползун механизми. берилган "к" коэффициент буйича кривошин-ползунли механизмларни синтези хам худди юкоридаги сингари ечилади. бирор хх укида ползунни юриш оралиги (ход) н берилган булсин. "к" буйича бурчагини аниклаймиз. хамда ползунни чекка холатларини белгилаб оламиз. (расм 24.6) с нуктасидан сп перпендикуляр утказамиз. с -нуктасидан 90°- бурчагини улчаб куямиз. шунда n нукта аникланади. n нуктаси -бурчак жойланадиган ёйнинг нукталаридан бири булади.с, с, n - нукталари оркали айлана утказамиз. …
