1538740748_72555.docx ав l l l m вс l p 2 н s s max = m s i s m 30 1 1 n p w = p w 30 1 = n nl т t 60 = = l m н s s max = m s i s m const dt d = = f w 1 ' 1 1 1 k k k d d dt d d d dt d y w j w w f j y y w = = × × = = ' 1 ' ' 2 1 ' ' 1 ' ' 1 ' 1 1 ) ( k k k k k k k k e e dt d d d dt d dt d dt d dt d e y y w y j j y w y y w y w w + = + × = + …

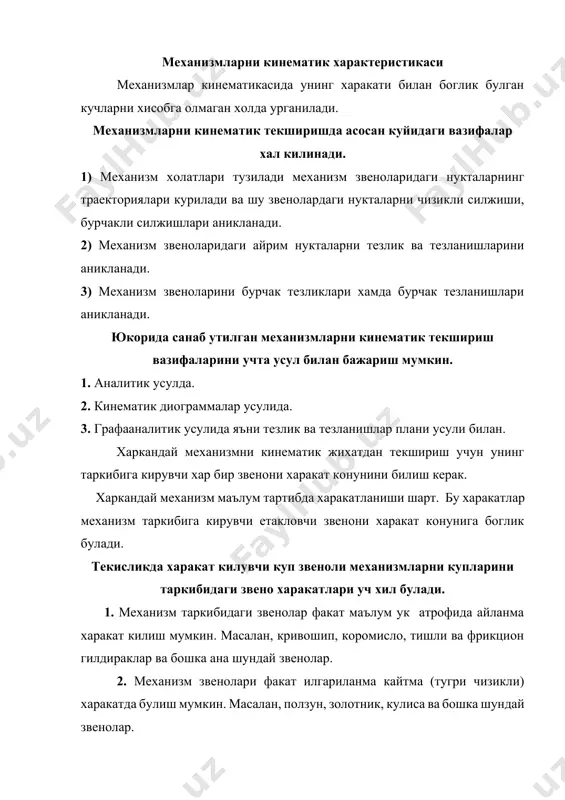

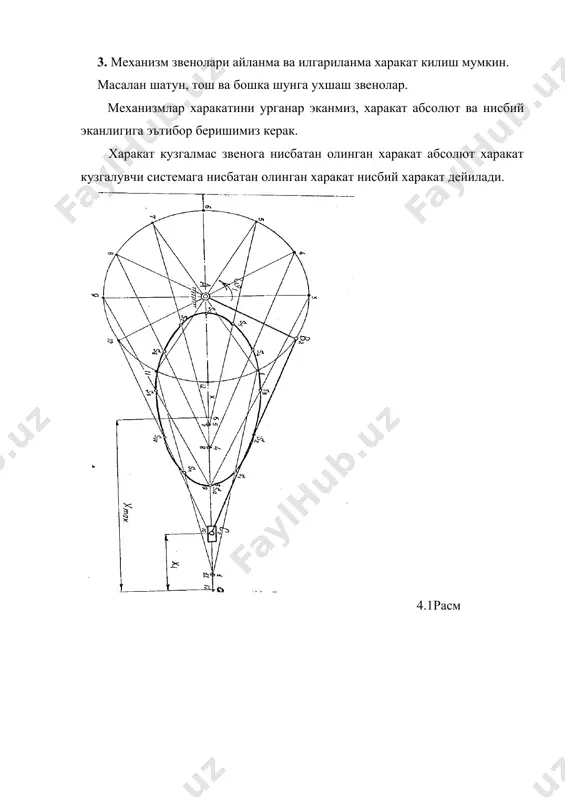

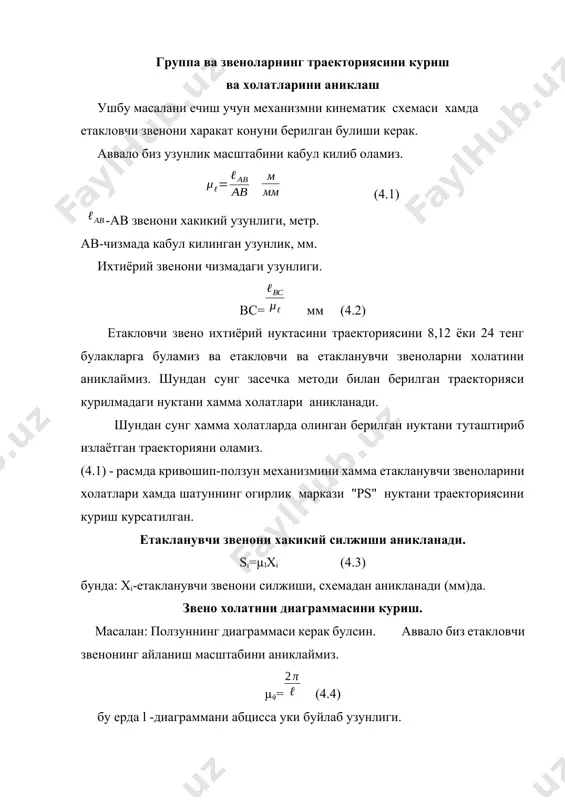

ши шарт. бу харакатлар механизм таркибига кирувчи етакловчи звенони харакат конунига боглик булади. текисликда харакат килувчи куп звеноли механизмларни купларини таркибидаги звено харакатлари уч хил булади. 1. механизм таркибидаги звенолар факат маълум ук атрофида айланма харакат килиш мумкин. масалан, кривошип, коромисло, тишли ва фрикцион гилдираклар ва бошка ана шундай звенолар. 2. механизм звенолари факат илгариланма кайтма (тугри чизикли) харакатда булиш мумкин. масалан, ползун, золотник, кулиса ва бошка шундай звенолар. 3. механизм звенолари айланма ва илгариланма харакат килиш мумкин. масалан шатун, тош ва бошка шунга ухшаш звенолар. механизмлар харакатини урганар эканмиз, харакат абсолют ва нисбий эканлигига эътибор беришимиз керак. харакат кузгалмас звенога нисбатан олинган харакат абсолют харакат кузгалувчи системага нисбатан олинган харакат нисбий харакат дейилади. 4.1расм группа ва звеноларнинг траекториясини куриш ва холатларини аниклаш ушбу масалани ечиш учун механизмни кинематик схемаси хамда етакловчи звенони харакат конуни берилган булиши керак. аввало биз узунлик масштабини кабул килиб оламиз. (4.1) -ав звенони хакикий узунлиги, …

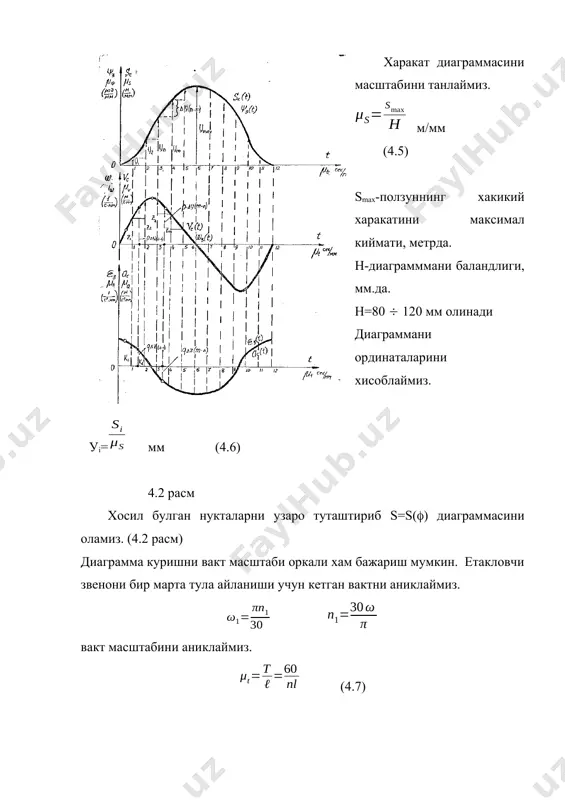

звенонинг айланиш масштабини аниклаймиз. µ= (4.4) бу ерда l -диаграммани абцисса уки буйлаб узунлиги. харакат диаграммасини масштабини танлаймиз. м/мм (4.5) smax-ползуннинг хакикий харакатини максимал киймати, метрда. н-диаграмммани баландлиги, мм.да. н=80 120 мм олинади диаграммани ординаталарини хисоблаймиз. уi= мм (4.6) 4.2 расм хосил булган нукталарни узаро туташтириб s=s() диаграммасини оламиз. (4.2 расм) диаграмма куришни вакт масштаби оркали хам бажариш мумкин. етакловчи звенони бир марта тула айланиши учун кетган вактни аниклаймиз. вакт масштабини аниклаймиз. (4.7) силжиш масштабини аниклаймиз. (4.8) бу ерда:l-s(t) диаграммасини базаси абцисса уки буйлаб, мм. ихтиёрий танлаб олинади. 180,270,360 мм. smax-етакланувчи звенони хакикий кучишини максимал киймати. (м) уi= (4.9) s-масштабида s(t) диаграммасини курамиз (4.2 расм) бу ерда шуни назарда тутиш керакки si киймати (4.6) формула билан хисобланган уmax = н мм. агарда s масштабини хисоблаганда н-ни кийматини хmах кийматига тенг деб кабул килинса, s=l булади, у холда s(t)диаграммасини етакланувчи звенони кучишини механизмни узидан улчаб олиб куриш хам мумкин. диаграммани график …

тавсия килди: пермомент ва бошлангич харакатлар. а)1=cъnst (e=0) булган механизмни харакати пермомент харакат дейилади, ёки асосий харакат дейилади. бу холад (4.10-4.13) тенгликлар куйидагича булади. (4.14) (4.15) б) етакловчи звено бурчак тезланишни хисобига буладиган харакатга бошлангич харакат дейилади. бунда 1=0 vk=0 н=0 у холда (4.10-4.13) тенгликлар куйидагича булади. (4.16-4.17) бу белгиланишларда (4.10-4.13) тенгликлар куйидагича булади. [4.18] [4.19] пермомент харакатда механизм харакатини текшира бориб, тезликлар ухшашликларидан фойдаланиб ва (4.16-4.17) кийматлари аникланади. шундан сунг (4.10-4.13) формулалар ёрдамида механизм звеноларини хакикий тезлик ва тезланишлари хисобланади. фойдаланилган адабиётлар: 1. и. сулаймонов «машина деталлари» уқитувчи. тошкент. 1981й. 2. м. н. иванов «детали машин». м., «машстроение». 1984г. 3. а. жўраев.. м.м. шукуров «машина деталлари». фан. тошкент. 1999й. 4. р. н. тожибоев., м. м. шукуров., и. сулаймонов «машина деталлари» курсидан масалалар тўплами. уқитувчи 1990й. 5. р. н. тожибоев., м. м. шукуров «машина деталларини лойиҳалаш» фан. тошкент. 1997й. image4.wmf oleobject3.bin image5.wmf oleobject4.bin image6.wmf oleobject5.bin image7.png image8.wmf oleobject6.bin image9.wmf oleobject7.bin …
