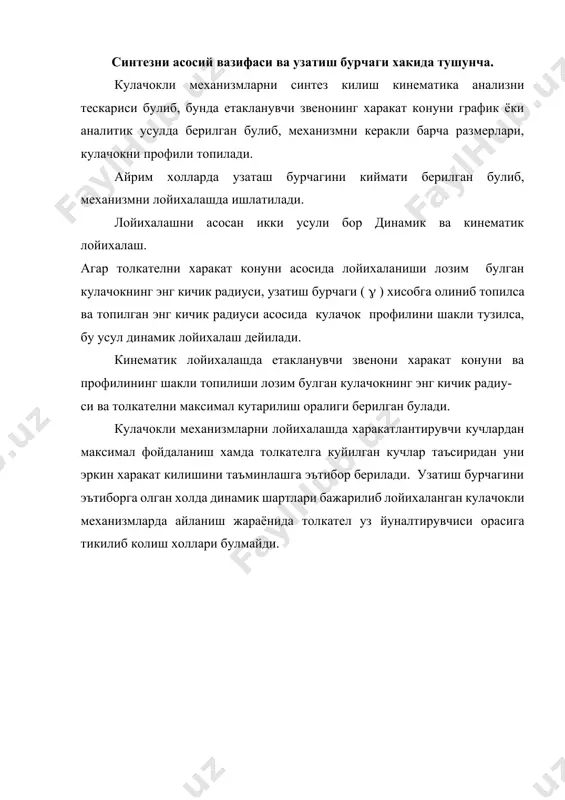

1538713530_72549.docx mj 1 1 2 min / w n r a s + кулачокли механизмларни динамик синтези асослари режа: 1. синтезни асосий вазифаси ва узатиш бурчаги хакида тушунча. 2. дезакциал кулачокли механизмларни узатиш бурчагини аниклаш. 3. кулачокли механизмларнинг етакловчи звеносини харакат конунини танлаш. 4. график интеграллаш методи. синтезни асосий вазифаси ва узатиш бурчаги хакида тушунча. кулачокли механизмларни синтез килиш кинематика анализни тескариси булиб, бунда етакланувчи звенонинг харакат конуни график ёки аналитик усулда берилган булиб, механизмни керакли барча размерлари, кулачокни профили топилади. айрим холларда узаташ бурчагини киймати берилган булиб, механизмни лойихалашда ишлатилади. лойихалашни асосан икки усули бор динамик ва кинематик лойихалаш. агар толкателни харакат конуни асосида лойихаланиши лозим булган кулачокнинг энг кичик радиуси, узатиш бурчаги ( ) хисобга олиниб топилса ва топилган энг кичик радиуси асосида кулачок профилини шакли тузилса, бу усул динамик лойихалаш дейилади. кинематик лойихалашда етакланувчи звенони харакат конуни ва профилининг шакли топилиши лозим булган кулачокнинг энг кичик радиу- …

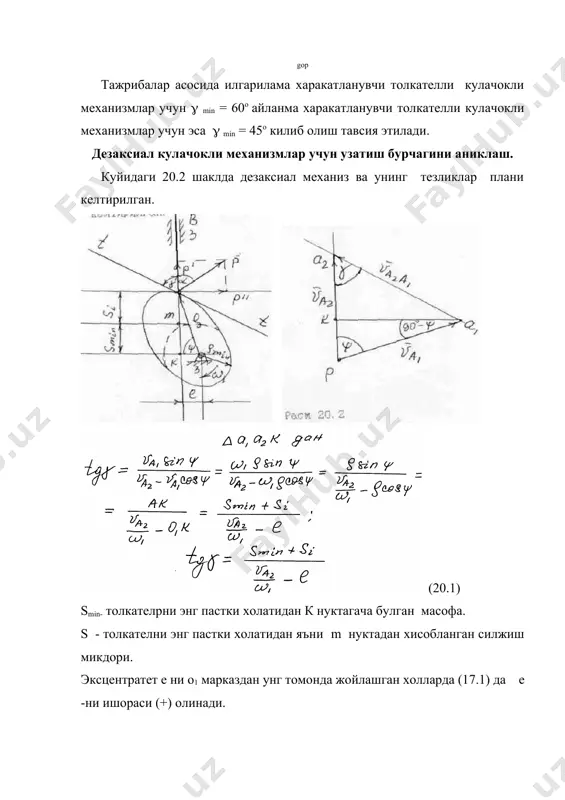

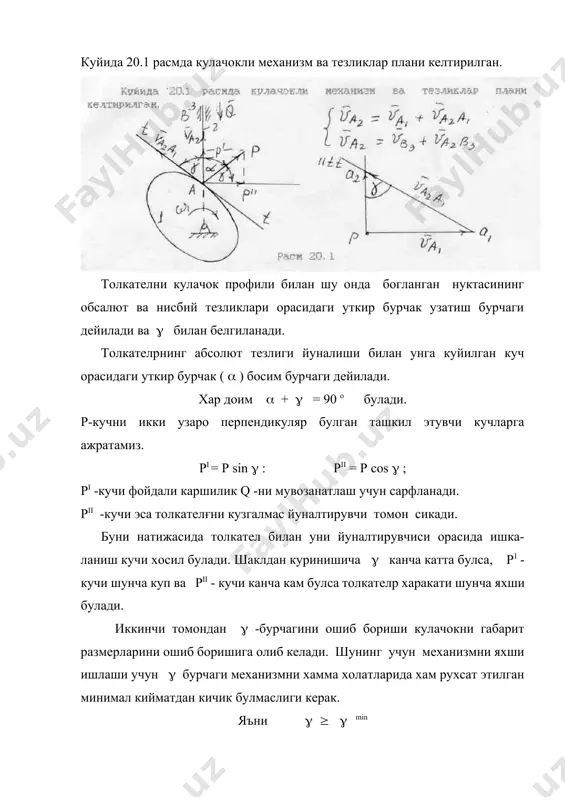

этувчи кучларга ажратамиз. рi = р sin : рii = р соs ; рi -кучи фойдали каршилик q -ни мувозанатлаш учун сарфланади. рii -кучи эса толкателғни кузгалмас йуналтирувчи томон сикади. буни натижасида толкател билан уни йуналтирувчиси орасида ишка-ланиш кучи хосил булади. шаклдан куринишича канча катта булса, рi - кучи шунча куп ва рii - кучи канча кам булса толкателp харакати шунча яхши булади. иккинчи томондан -бурчагини ошиб бориши кулачокни габарит размерларини ошиб боришига олиб келади. шунинг учун механизмни яхши ишлаши учун бурчаги механизмни хамма холатларида хам рухсат этилган минимал кийматдан кичик булмаслиги керак. яъни min gор тажрибалар асосида илгарилама харакатланувчи толкателли кулачокли механизмлар учун min = 60о айланма харакатланувчи толкателли кулачокли механизмлар учун эса min = 45о килиб олиш тавсия этилади. дезаксиал кулачокли механизмлар учун узатиш бурчагини аниклаш. куйидаги 20.2 шаклда дезаксиал механиз ва унинг тезликлар плани келтирилган. (20.1) smin- толкателpни энг пастки холатидан к нуктагача булган масофа. s - …

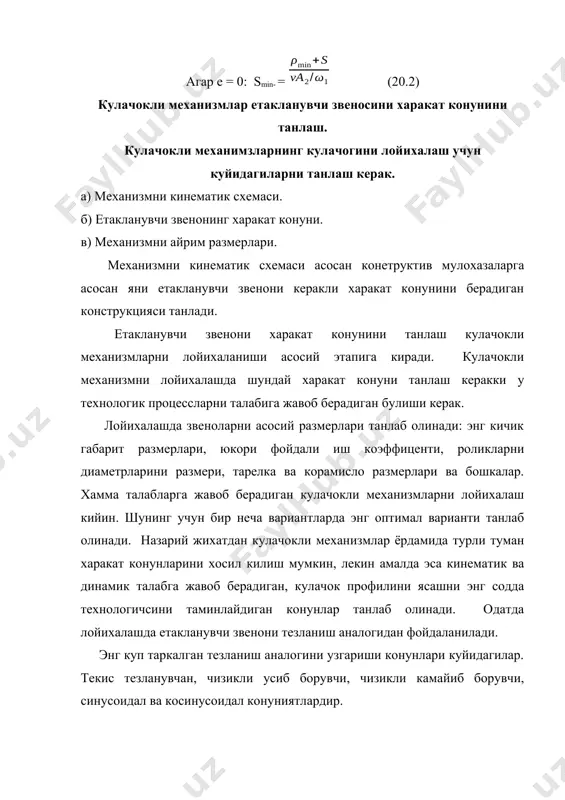

и иш коэффиценти, роликларни диаметрларини размери, тарелка ва корамисло размерлари ва бошкалар. хамма талабларга жавоб берадиган кулачокли механизмларни лойихалаш кийин. шунинг учун бир неча вариантларда энг оптимал варианти танлаб олинади. назарий жихатдан кулачокли механизмлар ёрдамида турли туман харакат конунларини хосил килиш мумкин, лекин амалда эса кинематик ва динамик талабга жавоб берадиган, кулачок профилини ясашни энг содда технологичсини таминлайдиган конунлар танлаб олинади. одатда лойихалашда етакланувчи звенони тезланиш аналогидан фойдаланилади. энг куп таркалган тезланиш аналогини узгариши конунлари куйидагилар. текис тезланувчан, чизикли усиб борувчи, чизикли камайиб борувчи, синусоидал ва косинусоидал конуниятлардир. агарда бу конунлар аналитик усулда берилган булса у холда бошлангич ва охирги шартларни эътиборга олган холда икки марта интеграллаб тезлик аналогини ва етакланувчи звенони харакат конунини оламиз. агарда график усулда берилган булса график дифференциаллаш методи билан ечилади. расм 20.3 график интеграллаш методи юкорида курганимиздек 1= cоnst булган холда кулачокли механизмлар учун куйидагиларни ёзиш мумкин. кинематик ва динамик факторларни эътиборга олган холда, технологик …

а билан о q = к2 туташтирамиз. натижада q11 , q21 , q31, ………………. нурларни хосил киламиз. тезлик аналоги графигини куриш учун янги координата укини бошидан q11, q21……………………. нурларга параллел булган тугри чизикларни утказамиз. бу чизиклар 1,2,3-участкаларни чегараларига тегишли булган вертикал чизиклар билан кесишиб нукталар хосил килишади. шу нукталарни туташтириб s1 () ва 1 () диаграммаларни хосил киламиз. s () ва () диаграммаларни хам худди юкорида баён этилган метод билан хосил килинади. тезланиш аналогларини график интеграллашда узоклашув ва якинлашув фазаларида эгри чизиклар бир вактни узида берилса куйидаги кетма-кетлик сакланиши керак. олдин ихтиерий h1 амплитуда узоклашув фазасини диаграммалари s11 () ва 11 () курилади. шундан сунг якинлашув фазасини амплитудасини киймати куйидаги тенгликдан аникланади. 20.5 бу ерда уд ва пр - радианларда. h1 h11 мм.да шундан сунг s1 () ва 1 (); s () ва () диаграммалари юкори баён этилган метод билан курилади. бу диаграммаларни амплитудаси ихтиёрий танлаб олинган кийматларга ( оq2 …

низмлар назарияси» т.1981 й. 4. а.с. кореняко и другие «курсовое проектирование по тмм» м. 1986 г. 5. з.х.иззатов «машина ва механизм назарияси» дан курсовий лойихалаш т.1979 й. 6. артоболевский и.и. «задачи по теории механизмов и машин» м.1988 г. 7. иззатов з.х. «механизм ва машиналар назарияси» дан лаборатория ишлари. oleobject1.bin image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.wmf oleobject2.bin image1.png image2.png image3.png image4.png image5.wmf
