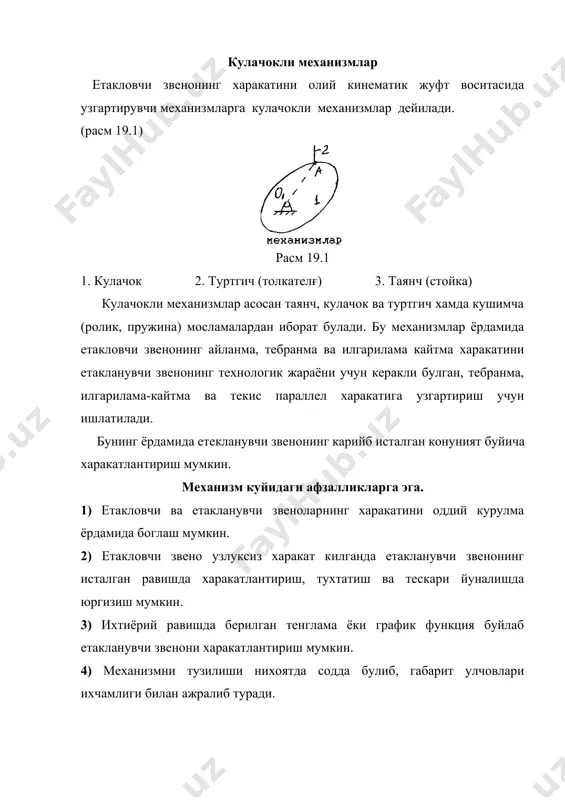

1538713613_72550.docx кулачокли механизмларни кинематик анализи режа: 1. кулачокли механизмлар 2. кулачокли механизмларни синфларга булиниши 3. кулачокли механизмларни кинематик анализ килиш кулачокли механизмлар етакловчи звенонинг харакатини олий кинематик жуфт воситасида узгартирувчи механизмларга кулачокли механизмлар дейилади. (расм 19.1) расм 19.1 1. кулачок 2. туртгич (толкателғ) 3. таянч (стойка) кулачокли механизмлар асосан таянч, кулачок ва туртгич хамда кушимча (ролик, пружина) мосламалардан иборат булади. бу механизмлар ёрдамида етакловчи звенонинг айланма, тебранма ва илгарилама кайтма харакатини етакланувчи звенонинг технологик жараёни учун керакли булган, тебранма, илгарилама-кайтма ва текис параллел харакатига узгартириш учун ишлатилади. бунинг ёрдамида етекланувчи звенонинг карийб исталган конуният буйича харакатлантириш мумкин. механизм куйидаги афзалликларга эга. 1) етакловчи ва етакланувчи звеноларнинг харакатини оддий курулма ёрдамида боглаш мумкин. 2) етакловчи звено узлуксиз харакат килганда етакланувчи звенонинг исталган равишда харакатлантириш, тухтатиш ва тескари йуналишда юргизиш мумкин. 3) ихтиёрий равишда берилган тенглама ёки график функция буйлаб етакланувчи звенони харакатлантириш мумкин. 4) механизмни тузилиши нихоятда содда булиб, габарит улчовлари …

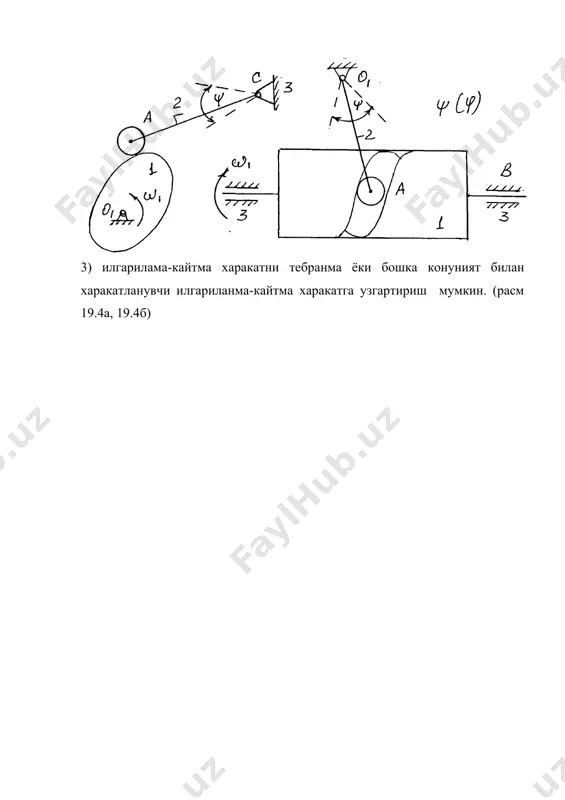

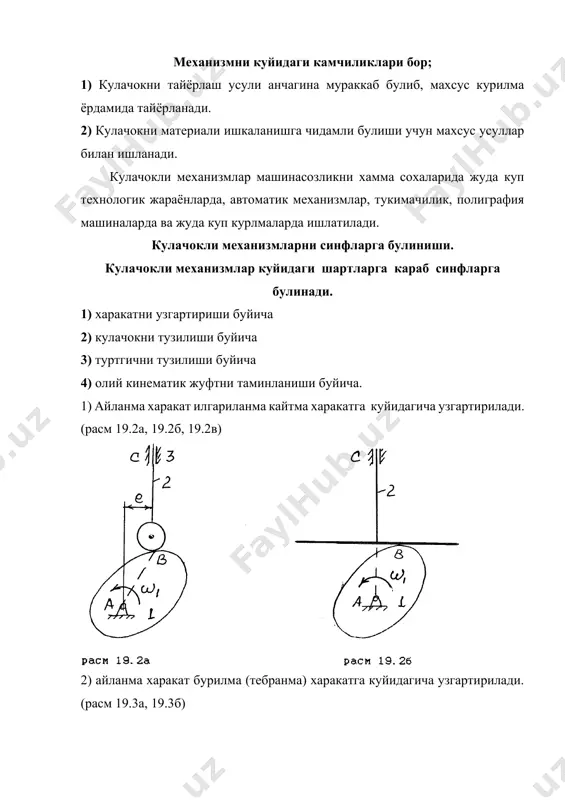

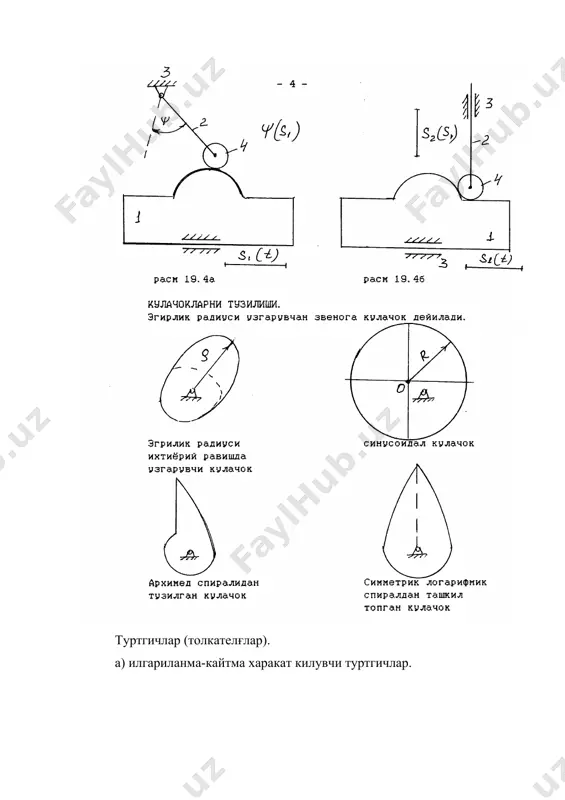

риланма кайтма харакатга куйидагича узгартирилади. (расм 19.2а, 19.2б, 19.2в) 2) айланма харакат бурилма (тебранма) харакатга куйидагича узгартирилади. (расм 19.3а, 19.3б) 3) илгарилама-кайтма харакатни тебранма ёки бошка конуният билан харакатланувчи илгариланма-кайтма харакатга узгартириш мумкин. (расм 19.4а, 19.4б) туртгичлар (толкателғлар). а) илгариланма-кайтма харакат килувчи туртгичлар. кулачокли механизмлар кулачок ва туртгич укларини жойлашиши билан хам фарк килади. а) аксиал кулачокли механизмлар (расм 19.5) дезаксиял кулачокли механизмлар (расм 19.6) кулачокли механизмларни кинематик анализ килиш биз бу мавзуда кинематик анализ масалалари ва уларнинг усуллари хакида тухталиб утамиз. анализ масалалари ва уларнинг ечиш усуллари хакида тушунча. кулачокли механизмни етакловчи звеносини харакат конуни буйича етакланувчи звеносининг харакат конунини тезлигини ва тезланишини аниклаш масалалари механизмни кинематик анализи дейилади. туркгик харакатини вактга богламай кулачокни айланиш бурчагига (аргументга) боглаш ва туртгични тезлик ва тезланиш аналогларини топиш бу масалаларни ечилишини анчагина осонлаштиради. бу масалаларни аналитик ва графоаналитик усуллар билан ечиш мумкин. аналитик усул факатгина функцияларини ифодалаш мумкин булган холлардагина ишлатилади. графоаналитик …

и. туртгични (толкателни) харакат конунини топиш кулачокли механизмни анализи деб аталади. масалани анализ килишдан олдин кулачокли механизмни когозга масштабда чизамиз (расм 19.9) сун- гра кулачокни радиуси билан айлана чизиб, шу айланани бир канча тенг булакларга буламиз. кулачок соат стрелкаси юрадиган томонга айланаётгани учун, айлана булаклари чап томондан во,в1, в2, в3.... деб номерланади. шакилдан куринишича шу радиусларни давом эттириб уларнинг кулачок профили билан учрашув нукталарини оркали белгилаймиз. шундай килиблар кулачок профилидаги тегишли нукталарнинг радиус векторларидир. радиус вектор катталашиб борганда туртгич юкорига кутарилади, туртгичнинг максимал кутарилиши оралиги кесмасига тенгдир. кулачокни а нуктасини марказ килиб олиб нукталарни (толкателни) туртгични ау укига чикарамиз ва 1,2,3,4,5,6 нукталарни хосил киламиз. туртгични кутарилиш тушиш графигини тузиш учун декарт коор-динаталар системасининг ординаталар укида туртгични кутарилиш ту-шишини масштабда абциссалар укига эга кулачокни бурилиш бурчаги -ни (рад) куямиз. -абциссалар укида олинган ихтиёрий кесма. кулачокнинг энг кичик радиуси билан чизилган айланани тенг булакка буламизда уларни во, в1, в3, в4 ... в12 …

ърузада учрайдиган таянч суз ва иборалар: кулачок, туртгич, таянч, ролик, найзасимон туртгич, роликли туртгич, сферик туртгич, тарелкасимон туртгич, шарикли туртгич, коромиссимон туртгич, аксиал кулачокли механизм, дезаксиал кулачокли механизм. фойдаланилган адабиётлар: 1. и. сулаймонов «машина деталлари» уқитувчи. тошкент. 1981й. 2. м. н. иванов «детали машин». м., «машстроение». 1984г. 3. а. жўраев. м.м. шукуров «машина деталлари». фан. тошкент. 1999й. 4. р. н. тожибоев., м. м. шукуров., и. сулаймонов «машина деталлари» курсидан масалалар тўплами. уқитувчи 1990й. 5. р. н. тожибоев., м. м. шукуров «машина деталларини лойиҳалаш» фан. тошкент. 1997й. image5.png image6.png image7.png image8.png image9.png image10.png image11.png image1.png image2.png image3.png image4.png
