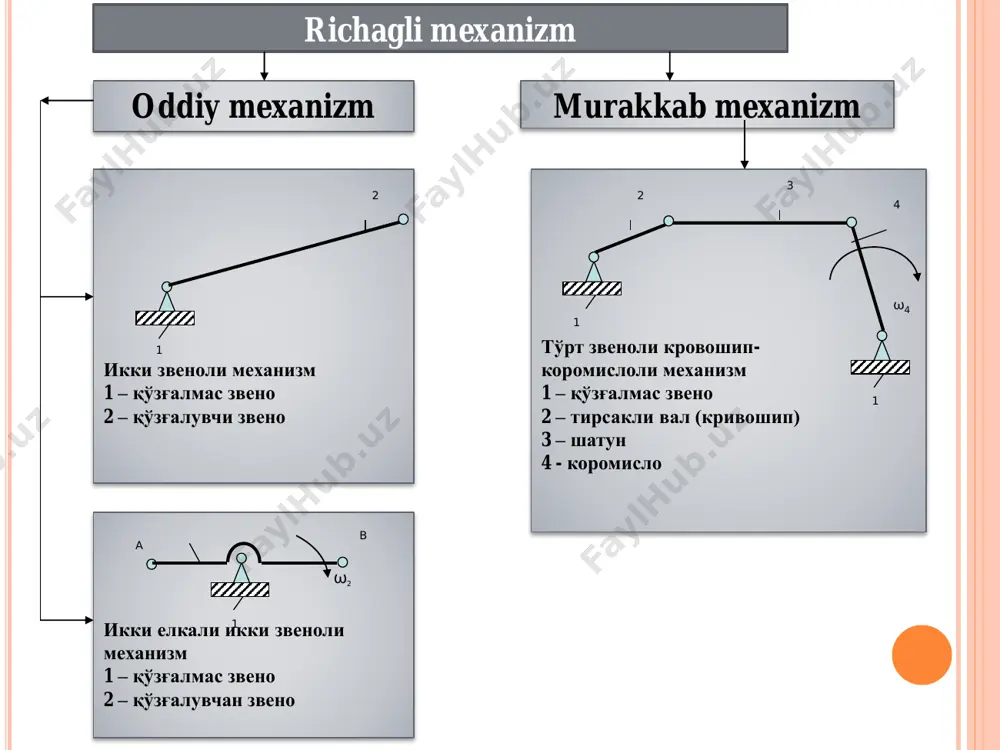

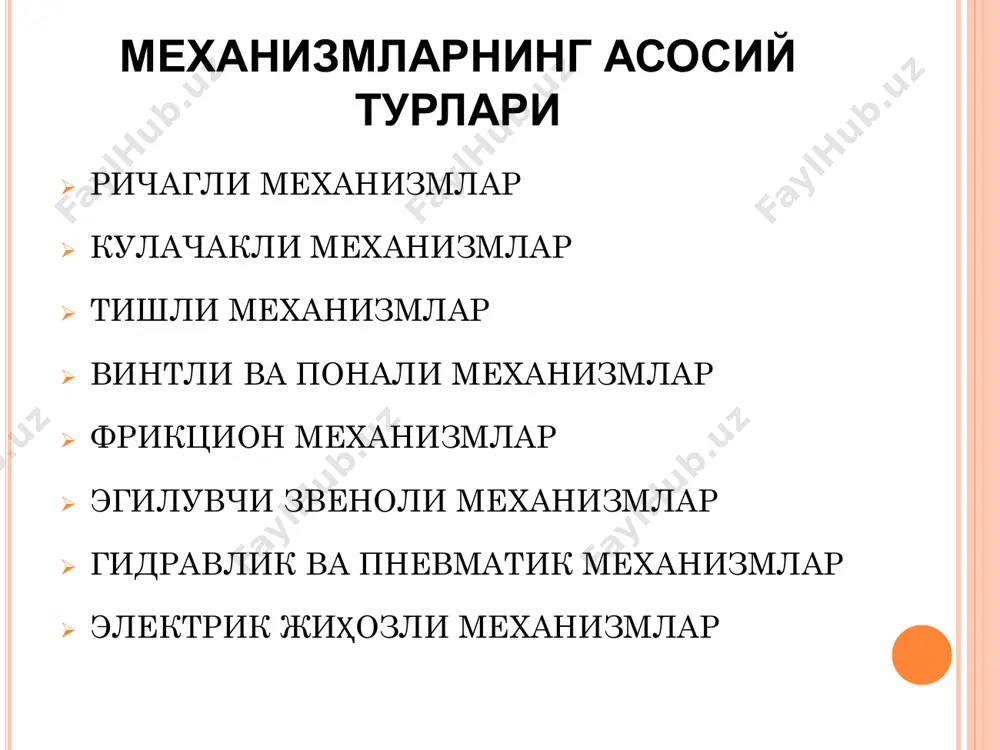

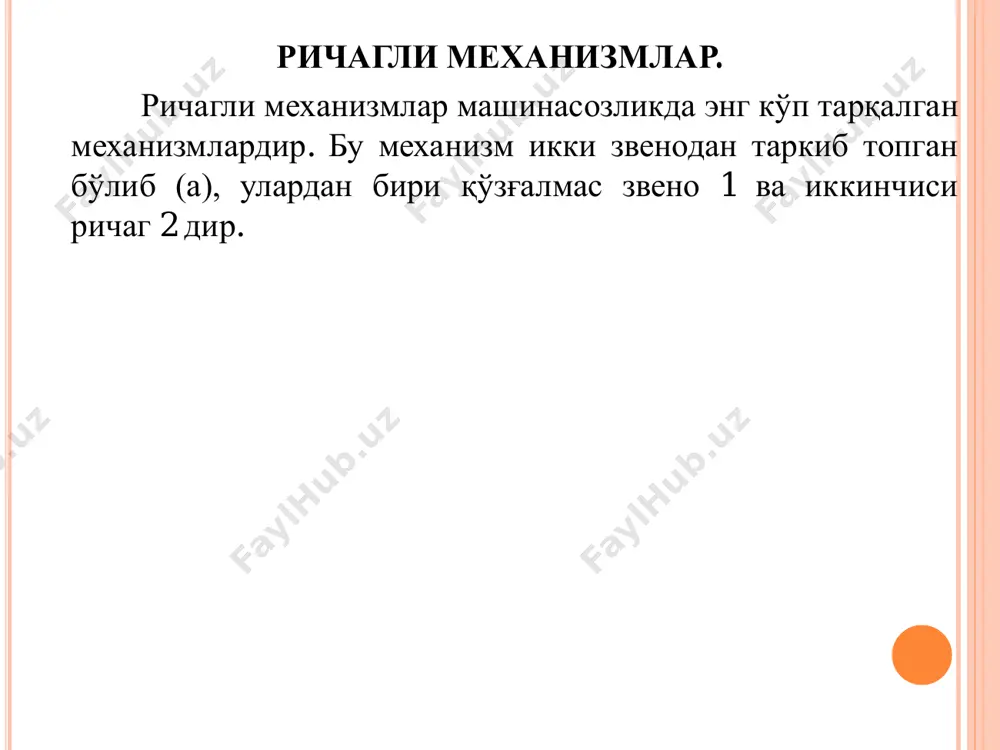

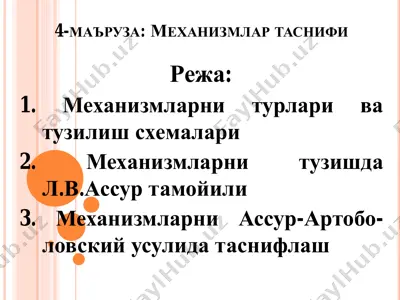

3-ma’ruza: mexanizmlar nazariyasi. tekis sterjenli mexanizmlarning tuzilishini xususiyatlari. 4-маъруза: механизмлар таснифи режа: 1. механизмларни турлари ва тузилиш схемалари 2. механизмларни тузишда л.в.ассур тамойили 3. механизмларни ассур-артобо- ловский усулида таснифлаш механизмларнинг асосий турлари  ричагли механизмлар  кулачакли механизмлар  тишли механизмлар  винтли ва понали механизмлар  фрикцион механизмлар  эгилувчи звеноли механизмлар  гидравлик ва пневматик механизмлар  электрик жиҳозли механизмлар ричагли механизмлар. ричагли механизмлар машинасозликда энг кўп тарқалган механизмлардир. бу механизм икки звенодан таркиб топган бўлиб (а), улардан бири қўзғалмас звено 1 ва иккинчиси ричаг 2 дир. ω2 richagli mexanizm oddiy mexanizm murakkab mexanizm тўрт звеноли кровошип- коромислоли механизм 1 – қўзғалмас звено 2 – тирсакли вал (кривошип) 3 – шатун 4 - коромисло икки елкали икки звеноли механизм 1 – қўзғалмас звено 2 – қўзғалувчан звено икки звеноли механизм 1 – қўзғалмас звено 2 – қўзғалувчи звено 2 1 ω4 3 2 4 1 1 1 a …

2 / 15

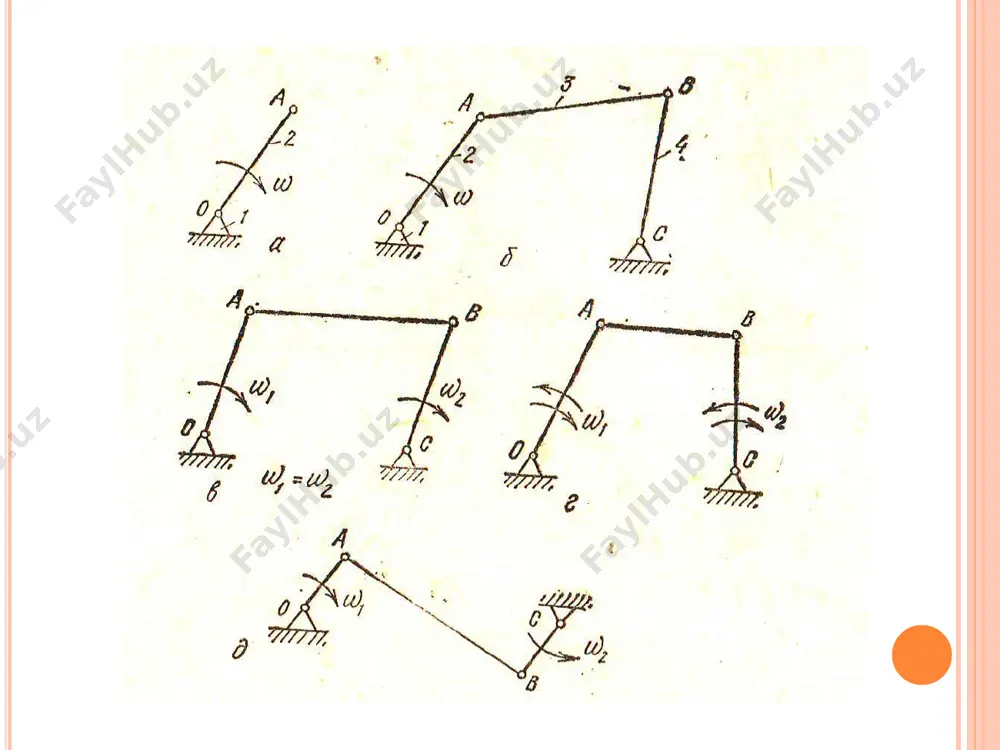

звено 4 нинг сиртида ҳаракатланади. звено 2 ва 4 шарнир 0 ва в атрофида айланади. звено 3, яъни ползунли тош дейилади. тебранма, айланма ёки тўғри чизиқли ҳаракат қилиб, ползун учун йўналтирувчи вазифасини бажарувчи звено кулиса дейилади. кулиса механизм техникада айланма ҳаракатни ҳар хил тезликдаги тебранма, чизиқли ёки айланма ҳаракатга айлантириш учун ишлатилади. фрикцион механизмлар. ишқаланиш кучлари таъсирида ҳаракатга келадиган механизмлар фрикцион механизмлар дейилади. фрикцион механизмлар 4 звеноли параллел ва кесишувчи ўқли айланма ҳаракат ҳосил қиладиган механизмлардир. айланиш тезлиги ўзгариб турадиган фрикцион механизм кўп тарқалган. бу механизм ёрдамида айлана тезликни ўлчагич-тахометр яратилган. фрикцион механизмлар техникада турли мақсадларда ишлатилади масалан, тишлашиш муфтаси, тормоз механизмлари ва бошқалар. фрикцион механизмларнинг ишлаши дискларнинг бир-бири билан маълум босим таъсирида қўшилишига боғлиқ. механизмларни ҳосил қилишнинг л.в. ассур асосий принципи хар қандай кинематик занжир ҳам механизм бўла олмайди, чунки механизм ҳосил қилиш учун бўғинлар бир-бирига маълум қонуниятга мувофиқ боғланиши керак бўлади. механизмлар ҳосил қилишнинг асосий қонуниятлари биринчи марта …

3 / 15

лувчанлик даражаси ҳисоблаб топилади. бунда механизм таркибидаги пассив, яъни унинг бўғинларининг ҳаракат қонунларига таъсир кўрсатмайдиган қўшимча боғланишлар ҳисобларда қатнашмаслиги зарур. дастлаб механизм қўзғалувчанлик даражасига мос равишда ундаги битта ёки бирнечта i-синф бошланғич механизм ажратиб олинади, сўнгра қолган бўғинлардан кетма-кет равишда турли синфдаги ассур гуруҳлари шакллан- тирилиб, улар ҳам механизмдан ажратилади. бунда биринчи навбатда олдин ii- синфдаги гуруҳларни шакллантириб ажратишга ҳаракат қилинади, ундан кейингина юқори синфдагилари ажратилади. гуруҳлар механизмдан ажратилгандан сўнг якка ҳолдаги бўғинлар қолиб кетмаганлиги тасниф тўғри бажарилганини кўрсатувчи белги ҳисобланади.  механизмни ташкил қилган гуруҳларнинг бир-бирига кетма-кет қўшилиш тартибини ифодаловчи тузилиш формуласи ёзилади ва ундаги энг юқори синф механизмнинг синфи деб қабул қилинади. назорат саволлари механизмни қандай турларини биласиз ричагли механизм нима аксиал ва дезаксиал механизмлар ассур гуруҳи деб нимага айтилади ассур-артоболовский таснифи

4 / 15

5 / 15
