1 / 11

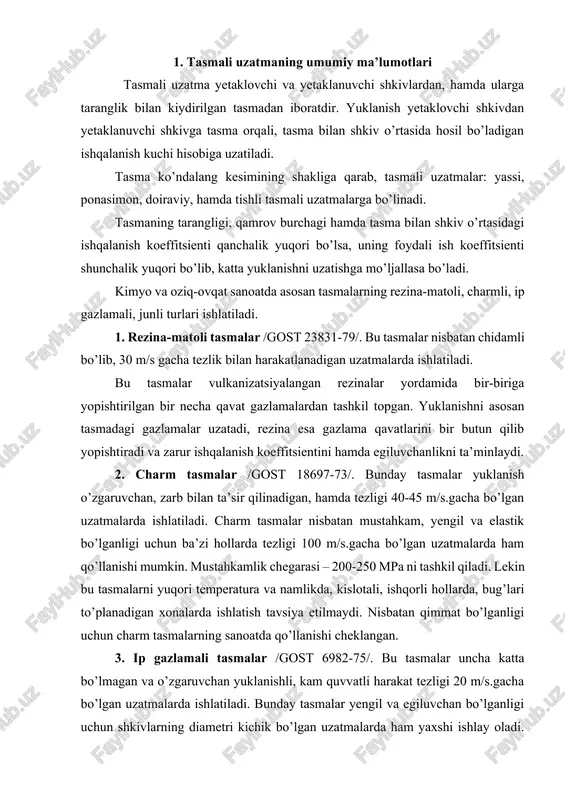

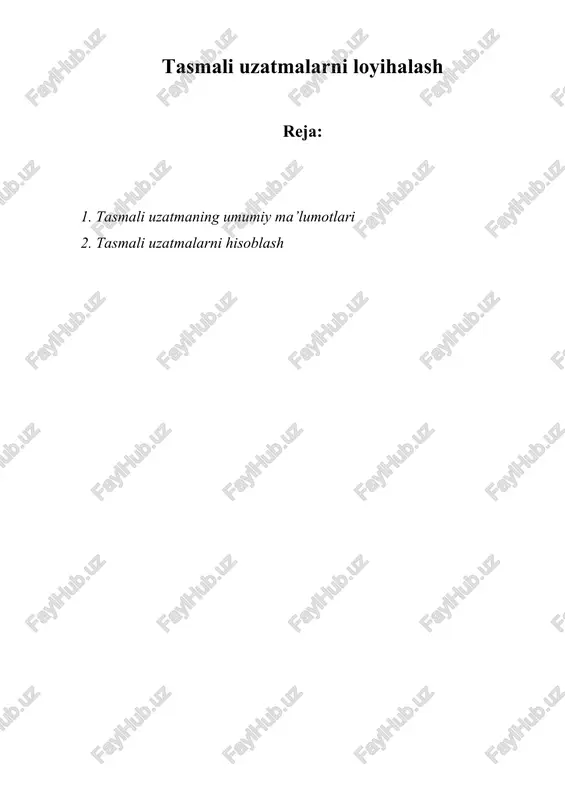

tasmali uzatmalarni loyihalash reja: 1. tasmali uzatmaning umumiy ma’lumotlari 2. tasmali uzatmalarni hisoblash 1. tasmali uzatmaning umumiy ma’lumotlari tasmali uzatma yetaklovchi va yetaklanuvchi shkivlardan, hamda ularga taranglik bilan kiydirilgan tasmadan iboratdir. yuklanish yetaklovchi shkivdan yetaklanuvchi shkivga tasma orqali, tasma bilan shkiv o’rtasida hosil bo’ladigan ishqalanish kuchi hisobiga uzatiladi. tasma ko’ndalang kesimining shakliga qarab, tasmali uzatmalar: yassi, ponasimon, doiraviy, hamda tishli tasmali uzatmalarga bo’linadi. tasmaning tarangligi, qamrov burchagi hamda tasma bilan shkiv o’rtasidagi ishqalanish koeffitsienti qanchalik yuqori bo’lsa, uning foydali ish koeffitsienti shunchalik yuqori bo’lib, katta yuklanishni uzatishga mo’ljallasa bo’ladi. kimyo va oziq-ovqat sanoatda asosan tasmalarning rezina-matoli, charmli, ip gazlamali, junli turlari ishlatiladi. 1. rezina-matoli tasmalar /gost 23831-79/. bu tasmalar nisbatan chidamli bo’lib, 30 m/s gacha tezlik bilan harakatlanadigan uzatmalarda ishlatiladi. bu tasmalar vulkanizatsiyalangan rezinalar yordamida bir-biriga yopishtirilgan bir necha qavat gazlamalardan tashkil topgan. yuklanishni asosan tasmadagi gazlamalar uzatadi, rezina esa gazlama qavatlarini bir butun qilib yopishtiradi va zarur ishqalanish koeffitsientini …

2 / 11

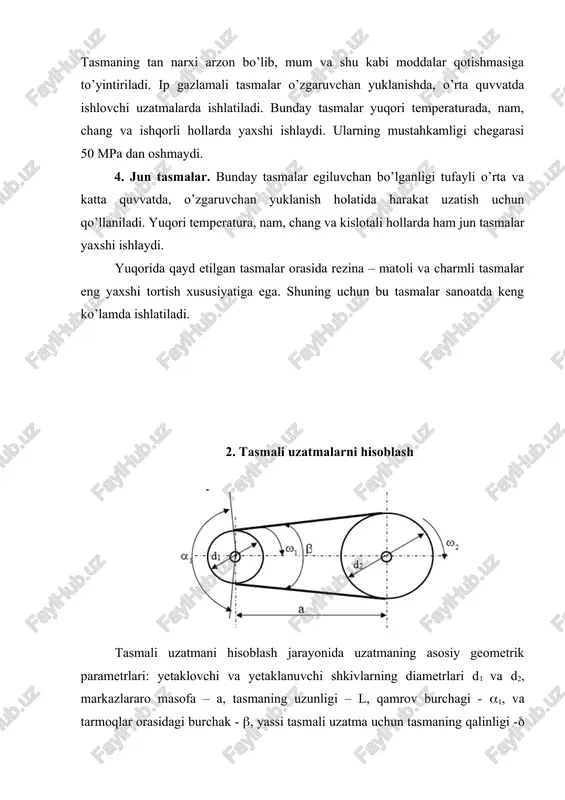

-75/. bu tasmalar uncha katta bo’lmagan va o’zgaruvchan yuklanishli, kam quvvatli harakat tezligi 20 m/s.gacha bo’lgan uzatmalarda ishlatiladi. bunday tasmalar yengil va egiluvchan bo’lganligi uchun shkivlarning diametri kichik bo’lgan uzatmalarda ham yaxshi ishlay oladi. tasmaning tan narxi arzon bo’lib, mum va shu kabi moddalar qotishmasiga to’yintiriladi. ip gazlamali tasmalar o’zgaruvchan yuklanishda, o’rta quvvatda ishlovchi uzatmalarda ishlatiladi. bunday tasmalar yuqori temperaturada, nam, chang va ishqorli hollarda yaxshi ishlaydi. ularning mustahkamligi chegarasi 50 mpa dan oshmaydi. 4. jun tasmalar. bunday tasmalar egiluvchan bo’lganligi tufayli o’rta va katta quvvatda, o’zgaruvchan yuklanish holatida harakat uzatish uchun qo’llaniladi. yuqori temperatura, nam, chang va kislotali hollarda ham jun tasmalar yaxshi ishlaydi. yuqorida qayd etilgan tasmalar orasida rezina – matoli va charmli tasmalar eng yaxshi tortish xususiyatiga ega. shuning uchun bu tasmalar sanoatda keng ko’lamda ishlatiladi. 2. tasmali uzatmalarni hisoblash tasmali uzatmani hisoblash jarayonida uzatmaning asosiy geometrik parametrlari: yetaklovchi va yetaklanuvchi shkivlarning diametrlari d1 va d2, markazlararo …

3 / 11

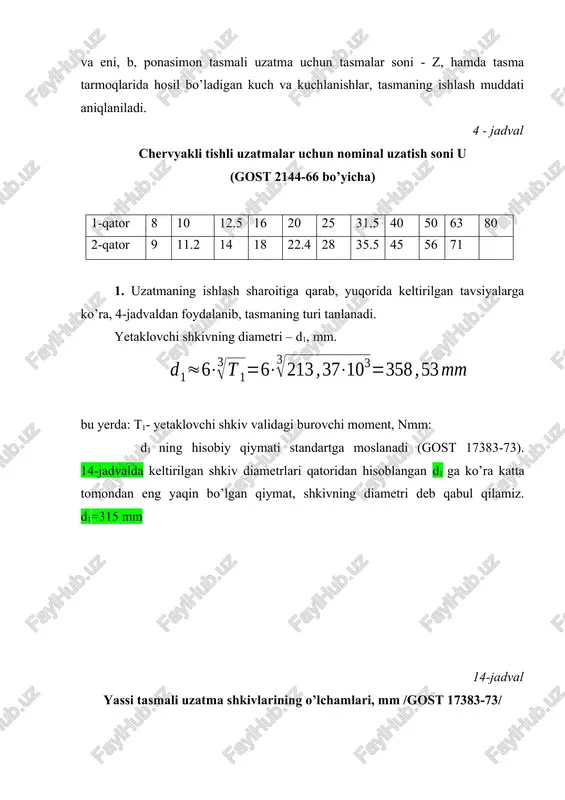

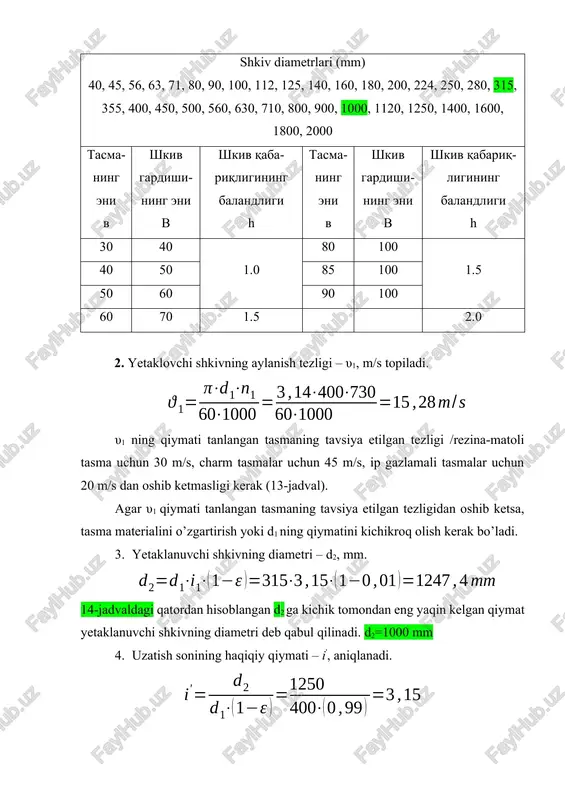

da keltirilgan shkiv diametrlari qatoridan hisoblangan d1 ga ko’ra katta tomondan eng yaqin bo’lgan qiymat, shkivning diametri deb qabul qilamiz. d1=315 mm 14-jadval yassi tasmali uzatma shkivlarining o’lchamlari, mm /gost 17383-73/ shkiv diametrlari (mm) 40, 45, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000 tasma-ning eni v shkiv gardishi-ning eni v shkiv qaba-riqligining balandligi h tasma-ning eni v shkiv gardishi-ning eni v shkiv qabariq-ligining balandligi h 30 40 1.0 80 100 1.5 40 50 85 100 50 60 90 100 60 70 1.5 2.0 2. yetaklovchi shkivning aylanish tezligi – υ1, m/s topiladi. υ1 ning qiymati tanlangan tasmaning tavsiya etilgan tezligi /rezina-matoli tasma uchun 30 m/s, charm tasmalar uchun 45 m/s, ip gazlamali tasmalar uchun 20 m/s dan oshib ketmasligi kerak (13-jadval). agar υ1 qiymati tanlangan …

4 / 11

di. 1 < 1500 bo’lsa, markazlararo masofani biroz kattalashtirish yoki taranglovchi agar markazlararo masofaning qiymati o’zgartirilsa, tasmaning l uzunligi formula orqali qaytadan hisoblanadi. agar taranglovchi rolik o’rnatilsa, bunday uzatmalar uchun quyidagi qo’shimcha parametrlar aniqlanadi. taranglovchi rolik diametri – dr, mm. markazlararo masofa –a mm yetaklovchi shkiv bilan taranglovchi rolik markazlari orasidagi masofa 11. tasma qatlamining 1 mm eniga to’g’ri keladigan ruxsat etilgan ishchi yuklanishning hisobiy qiymati [r] aniqlaniladi, mpa [p]=[p0]•ca·cv·cp·c0=1,6·0,95·0,94·1·1=1,4mpa bu yerda : [r0], mpa – 1 mm tasma eni uchun ruxsat etilgan ishchi yuklanish, [r0] - ning qiymati dmin/ nisbatning hamda tavsiya etilgan qiymatlari bo’yicha tanlanadi ([r0]=1,6. s - qamrov burchagining uzatma tortish qobiliyatiga ta’sirini inobatga oluvchi koeffitsient bo’lib, quyidagi formula orqali aniqlaniladi yoki 6-jadvaldan tanlanadi; ca=1-0,003(1800-a)=1-0,033(1800-165)=0,95 sv- tezlikni uzatma ishiga ta’sirini hisobga oluvchi koeffitsient bo’lib, quyidagi formula orqali aniqlaniladi yoki 7-jadvaldan tanlanadi; cv=1,04-0,0004v2=1,04-0,0004·15,28=0,94 sr- ishlash rejimini hisobga oluvchi koeffitsient bo’lib, 8-jadvaldan tanlanadi (sr=1). s0-taranglash usuli va uzatmaning gorizontal …

5 / 11

o’ra 10, 11, 12 - jadvallardan tanlanadi, =5 mm, z=4 mm, aniqlangan qiymat bo’yicha tasmaning eni 10, 11, 12 - jadvallardan tanlanadi b = 125 mm. b) aylana kuch – ft ; h v) yetaklovchi va yetaklanuvchi tarmoqlarning taranglik kuchi f1, f2 (markazdan qochma kuchning tasma tarangligiga ta’siri hisobga olinmagan); n n g) shkiv valiga ta’sir etuvchi kuch fv ; n 13. tasmadagi kuchlanishlarni aniqlash: a) eng katta kuchlanish yetaklovchi tarmoqda bo’lib, f1 kuchi ta’sirida hosil bo’lgan kuchlanishidir; , mpa b) tasmaning shkivni qamrab turgan joyida hosil bo’lgan eguvchi kuchlanish; mpa e-tasma materialning elastiklik moduli bo’lib, 13-jadvaldan olindi (e=100 mpa). kapronli tasmalar uchun esa e=600 mpa deb qabul qilinadi. v) markazdan qochma kuch ta’sirida hosil bo’ladigan kuchlanish; mpa tasma zichligi bo’lib, rezina-mato-chilvirli tasmalar uchun 1100-1200 kg/m3, charmli tasmalar uchun 1000-1100 kg/m3 , ip gazlamali tasmalar uchun 900-1000 kg/m3 . g) maksimal kuchlanish esa, mpa maksimal kuchlanishning hisobiy qiymati doimo rezina-matoli …
