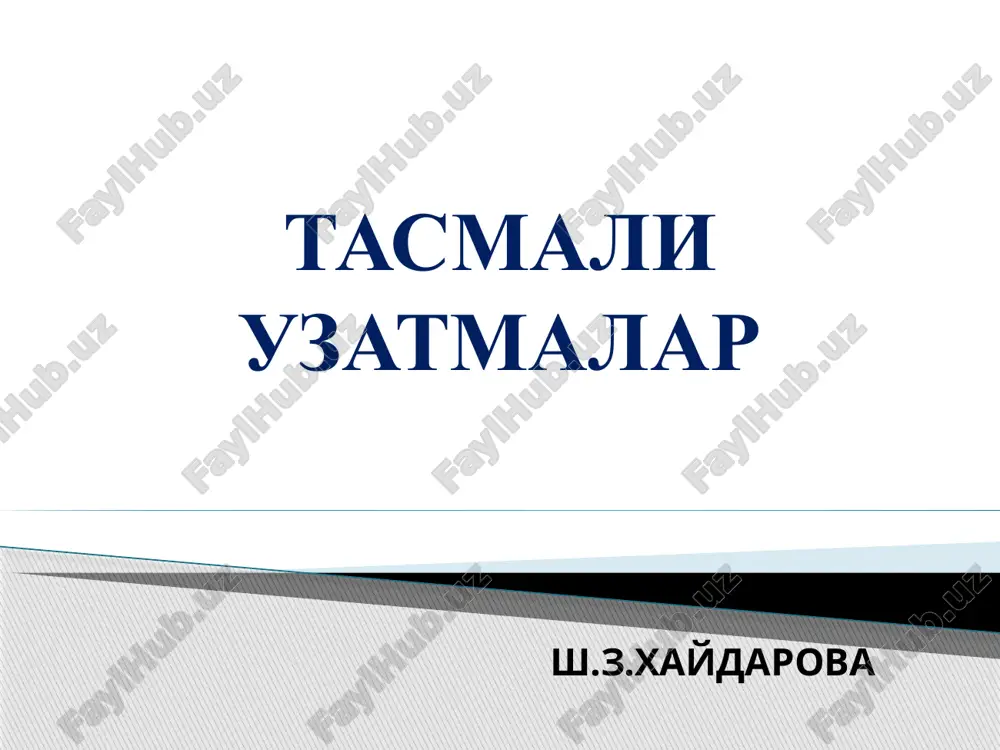

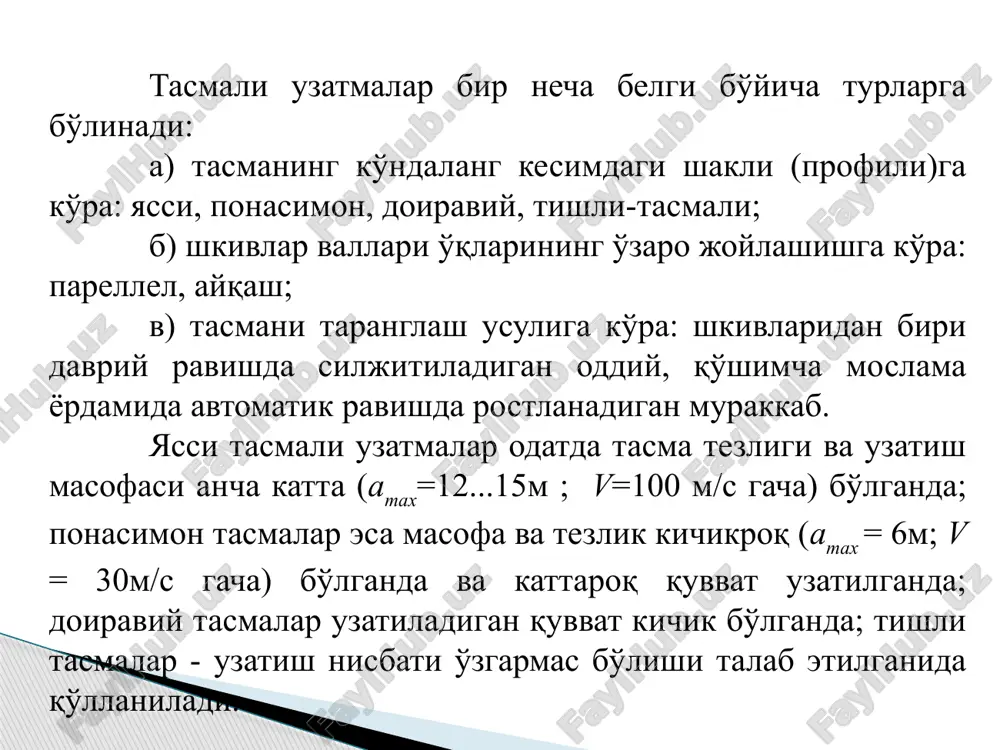

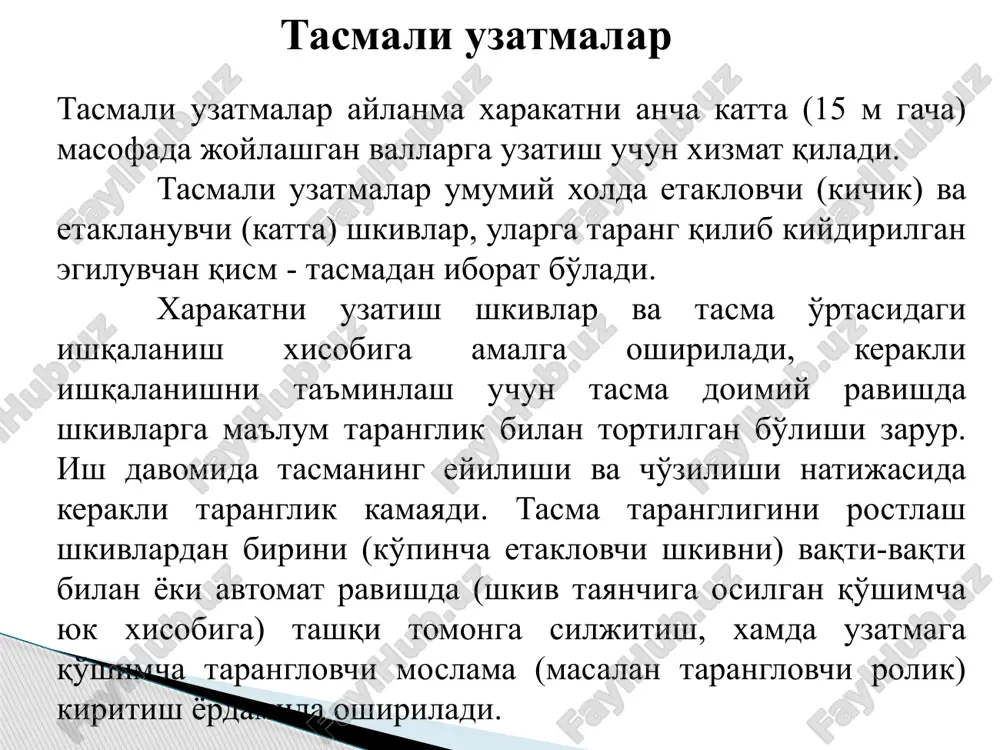

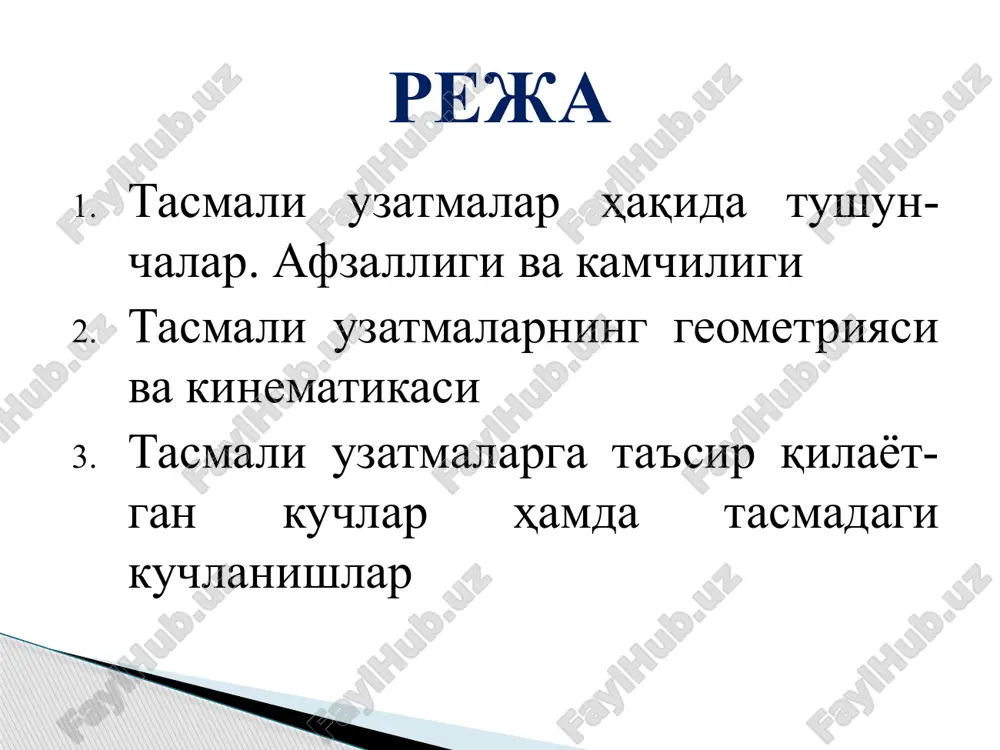

tasmali uzatmalar tasmali uzatmalar sh.z.xaydarova tasmali uzatmalar haqida tushun-chalar. afzalligi va kamchiligi tasmali uzatmalarning geometriyasi va kinematikasi tasmali uzatmalarga ta'sir qilayot-gan kuchlar hamda tasmadagi kuchlanishlar reja tasmali uzatmalar tasmali uzatmalar aylanma xarakatni ancha katta (15 m gacha) masofada joylashgan vallarga uzatish uchun xizmat qiladi. tasmali uzatmalar umumiy xolda etaklovchi (kichik) va etaklanuvchi (katta) shkivlar, ularga tarang qilib kiydirilgan egiluvchan qism - tasmadan iborat bo'ladi. xarakatni uzatish shkivlar va tasma o'rtasidagi ishqalanish xisobiga amalga oshiriladi, kerakli ishqalanishni ta'minlash uchun tasma doimiy ravishda shkivlarga ma'lum taranglik bilan tortilgan bo'lishi zarur. ish davomida tasmaning eyilishi va cho'zilishi natijasida kerakli taranglik kamayadi. tasma tarangligini rostlash shkivlardan birini (ko'pincha etaklovchi shkivni) vaqti-vaqti bilan yoki avtomat ravishda (shkiv tayanchiga osilgan qo'shimcha yuk xisobiga) tashqi tomonga siljitish, xamda uzatmaga qo'shimcha taranglovchi moslama (masalan taranglovchi rolik) kiritish yordamida oshiriladi. tasmali uzatmalar bir necha belgi bo'yicha turlarga bo'linadi: a) tasmaning ko'ndalang kesimdagi shakli (profili)ga ko'ra: yassi, ponasimon, doiraviy, tishli-tasmali; …

2 / 15

a katta masofalarga uzatish mumkinligi; b) katta aylanish tezliklarda ishlay olishi; v) siltanishli, keskin o'zgaruvchi va ortiqcha yuklanishlarga ta'sirsizliligi; g) tuzilishi nisbatan soddaligi, narxi arzonligi, moylanmasdan, ravon va shovqinsiz ishlashi; d) fik etarli darajada yuqoriligi ( = 0,91 ... 0,96); e) tayyorlash, ishlatish va xizmat ko'rsatish nisbatan engilligi. uzatma quyidagi kamchiliklariga xam ega: a) uzatish nisbati ish davomida bir xil saqlanmasligi (tishli tasma bundan mustasno); b) zanjirli uzatmaga nisbatan kam quvvatni uzatishi va tasma ishlash qobiliyatining pastligi (ishlash muddati 2000 soatgacha); v) tasma tarangligini rostlab turish zarurligi; g) tasmaning tashqi muxit (quyosh nuri, issiqlik, sovuqlik, suyuqlik va boshq.) ta'siriga chidamsizligi; d) vallar va ularning tayanchlariga tushadigan yuklanishlarning nisbatan kattaligi. tasmali uzatma geometriyasi va kinematikasi tasmali uzatmaning asosiy geometrik o'lchamlari rasmda tasvirlangan, bu erda: d1, d2 - etaklovchi (kichik) va etaklanuvchi (katta) shkivlar diametri, mm; 1 - tasmaning etaklovchi shkivni qamrash burchagi, grad.; 1 – yassi tasmali uzatmalar uchun 150° ≥ …

3 / 15

icha o'zaro bog'langan: 1 = 180 -  ; sin (/2) = (d2 - d1) /2a; /2 burchak amalda yassi tasmali uzatmada 15o oshmaydi. tasmali uzatmadagi kuchlar uzatma yig'ilganida tasma shkivlarga boshlang'ich taranglik kuchi fo bilan tortib qo'yiladi. fo qiymati tasmaning materialiga bog'liq ravishda boshlang'ich cho'zuvchi kuchlanish o va kesim yuzasi s ga bog'liq belgilanadi fo = os. uzatma ishga tushganda tasma tarmoqlarining turlicha elastik deformatsiyalanishi natijasida ulardagi taranglik kuchlari quyidagicha o'zgaradi f1 = f0 + 0,5 ft ; (1) f2 = f0 - 0,5 ft , (2) bu erda ft = r/v = 2t1/d1 - aylana kuch ( r - uzatiladigan quvvat; v - tasma tezligi). (1) va (2) birgalikda echilsa, f1 + f2 = 2 f0 ; f1 - f2 = ft kelib chiqadi. etaklovchi tarmoqdagi aylana kuchning uzatma geometrik o'lchamlariga bog'liqlik ifodasi eyler formulasi yordamida quyidagi ko'rinishda yozilishi mumkin: bu erdan ko'rinib turibdiki, uzatmadagi foydali kuch ft …

4 / 15

ida yuzaga keladi:  max =  v + 1 + e1  max ≤ -1 tasmaning ishlash qobiliyati uning tortish qobiliyati va umrboqiyligi (ishonchli ishlash mudati) bilan belgilanadi. tasmaning tortish qobiliyati tasma materialining mustaxkamligi bilan, umrboqiyligi esa tasmaning mastaxkamligi va uning toliqishga chidamliligi bilan baholanadi. tasmaning umrboqiyligi kuchlanishlar qiymatidan tashqari, tasma shkivlarni qamragandagi egilish xarakteri va bu egilishning o'zgarish tsiklining takrorlanishlariga ham bog'liq bo'ladi. tasma tarmoqlaridagi kuchlanishlarning o'zgarishi nazorat uchun savollar i. tasmali uzatmalarning tasnifini aytib bering. 2. tasmali uzatmalarning afzallik va kamchiliklarini xamda qo'llanish soxalarini ko'rsating. 3. yassi tasmali rezinalashtirilgan va ip gazlama tasmalarni qaysi xollarda qo'llash tavsiya etiladi? 4. ponasimon tasmaning yassi tasmadan qanday afzalliklari bor? 5. fo , f1 , f2 , ft lar nima va ular orasida qanday bog'lanish mavjud? 6. nima uchun tasmalar oldindan taranglanadi? 7. elastik sirpanishning moxiyati tushuntiring. 8. elastik sirpanish bilan shataksirash orasida qanday farq bor? 9. ochiq yassi tasmali uzatmalarda …

5 / 15

Хотите читать дальше?

Скачайте все 15 страниц бесплатно через Telegram.

Скачать полный файл

О "tasmali uzatmalar"

tasmali uzatmalar tasmali uzatmalar sh.z.xaydarova tasmali uzatmalar haqida tushun-chalar. afzalligi va kamchiligi tasmali uzatmalarning geometriyasi va kinematikasi tasmali uzatmalarga ta'sir qilayot-gan kuchlar hamda tasmadagi kuchlanishlar reja tasmali uzatmalar tasmali uzatmalar aylanma xarakatni ancha katta (15 m gacha) masofada joylashgan vallarga uzatish uchun xizmat qiladi. tasmali uzatmalar umumiy xolda etaklovchi (kichik) va etaklanuvchi (katta) shkivlar, ularga tarang qilib kiydirilgan egiluvchan qism - tasmadan iborat bo'ladi. xarakatni uzatish shkivlar va tasma o'rtasidagi ishqalanish xisobiga amalga oshiriladi, kerakli ishqalanishni ta'minlash uchun tasma doimiy ravishda shkivlarga ma'lum taranglik bilan tortilgan bo'lishi zarur. ish davomida tasmaning eyilishi va cho'zilishi...
