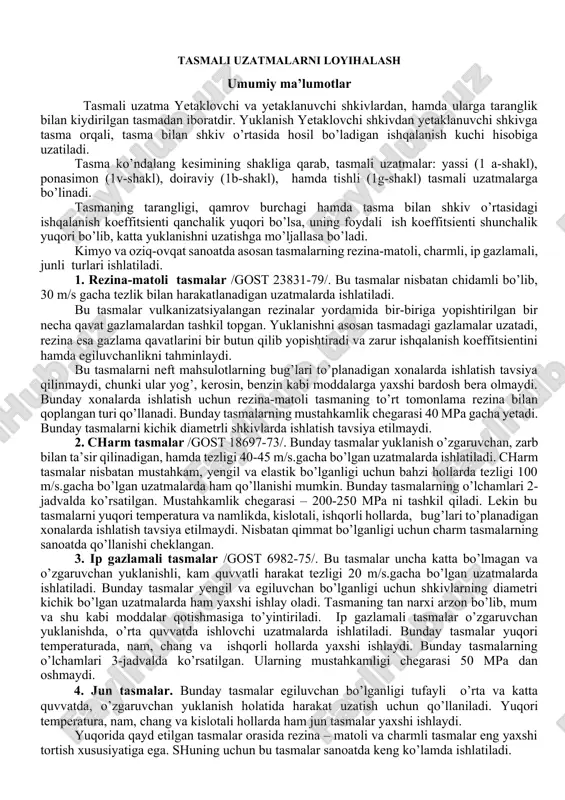

tasmali uzatmalarni loyihalash umumiy ma’lumotlar tasmali uzatma yetaklovchi va yetaklanuvchi shkivlardan, hamda ularga taranglik bilan kiydirilgan tasmadan iboratdir. yuklanish yetaklovchi shkivdan yetaklanuvchi shkivga tasma orqali, tasma bilan shkiv o’rtasida hosil bo’ladigan ishqalanish kuchi hisobiga uzatiladi. tasma ko’ndalang kesimining shakliga qarab, tasmali uzatmalar: yassi (1 a-shakl), ponasimon (1v-shakl), doiraviy (1b-shakl), hamda tishli (1g-shakl) tasmali uzatmalarga bo’linadi. tasmaning tarangligi, qamrov burchagi hamda tasma bilan shkiv o’rtasidagi ishqalanish koeffitsienti qanchalik yuqori bo’lsa, uning foydali ish koeffitsienti shunchalik yuqori bo’lib, katta yuklanishni uzatishga mo’ljallasa bo’ladi. kimyo va oziq-ovqat sanoatda asosan tasmalarning rezina-matoli, charmli, ip gazlamali, junli turlari ishlatiladi. 1. rezina-matoli tasmalar /gost 23831-79/. bu tasmalar nisbatan chidamli bo’lib, 30 m/s gacha tezlik bilan harakatlanadigan uzatmalarda ishlatiladi. bu tasmalar vulkanizatsiyalangan rezinalar yordamida bir-biriga yopishtirilgan bir necha qavat gazlamalardan tashkil topgan. yuklanishni asosan tasmadagi gazlamalar uzatadi, rezina esa gazlama qavatlarini bir butun qilib yopishtiradi va zarur ishqalanish koeffitsientini hamda egiluvchanlikni tahminlaydi. bu tasmalarni neft mahsulotlarning bug’lari …

2 / 8

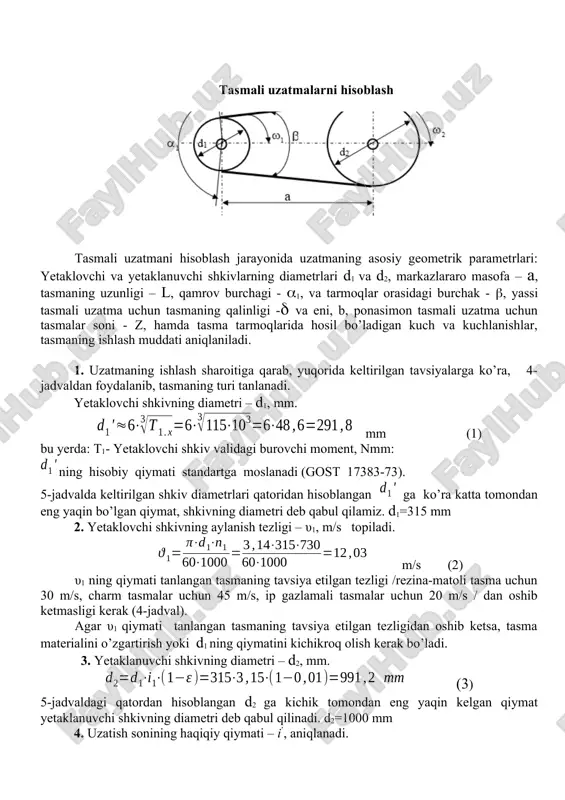

acha bo’lgan uzatmalarda ham qo’llanishi mumkin. bunday tasmalarning o’lchamlari 2-jadvalda ko’rsatilgan. mustahkamlik chegarasi – 200-250 mpa ni tashkil qiladi. lekin bu tasmalarni yuqori temperatura va namlikda, kislotali, ishqorli hollarda, bug’lari to’planadigan xonalarda ishlatish tavsiya etilmaydi. nisbatan qimmat bo’lganligi uchun charm tasmalarning sanoatda qo’llanishi cheklangan. 3. ip gazlamali tasmalar /gost 6982-75/. bu tasmalar uncha katta bo’lmagan va o’zgaruvchan yuklanishli, kam quvvatli harakat tezligi 20 m/s.gacha bo’lgan uzatmalarda ishlatiladi. bunday tasmalar yengil va egiluvchan bo’lganligi uchun shkivlarning diametri kichik bo’lgan uzatmalarda ham yaxshi ishlay oladi. tasmaning tan narxi arzon bo’lib, mum va shu kabi moddalar qotishmasiga to’yintiriladi. ip gazlamali tasmalar o’zgaruvchan yuklanishda, o’rta quvvatda ishlovchi uzatmalarda ishlatiladi. bunday tasmalar yuqori temperaturada, nam, chang va ishqorli hollarda yaxshi ishlaydi. bunday tasmalarning o’lchamlari 3-jadvalda ko’rsatilgan. ularning mustahkamligi chegarasi 50 mpa dan oshmaydi. 4. jun tasmalar. bunday tasmalar egiluvchan bo’lganligi tufayli o’rta va katta quvvatda, o’zgaruvchan yuklanish holatida harakat uzatish uchun qo’llaniladi. yuqori temperatura, nam, …

3 / 8

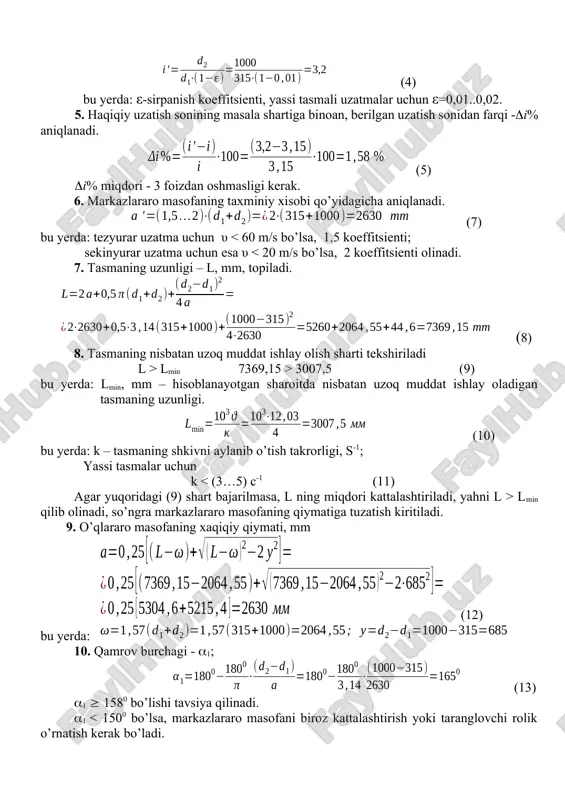

zatmaning ishlash sharoitiga qarab, yuqorida keltirilgan tavsiyalarga ko’ra, 4-jadvaldan foydalanib, tasmaning turi tanlanadi. yetaklovchi shkivning diametri – d1, mm. mm (1) bu yerda: t1- yetaklovchi shkiv validagi burovchi moment, nmm: ning hisobiy qiymati standartga moslanadi (gost 17383-73). 5-jadvalda keltirilgan shkiv diametrlari qatoridan hisoblangan ga ko’ra katta tomondan eng yaqin bo’lgan qiymat, shkivning diametri deb qabul qilamiz. d1=315 mm 2. yetaklovchi shkivning aylanish tezligi – υ1, m/s topiladi. m/s (2) υ1 ning qiymati tanlangan tasmaning tavsiya etilgan tezligi /rezina-matoli tasma uchun 30 m/s, charm tasmalar uchun 45 m/s, ip gazlamali tasmalar uchun 20 m/s / dan oshib ketmasligi kerak (4-jadval). agar υ1 qiymati tanlangan tasmaning tavsiya etilgan tezligidan oshib ketsa, tasma materialini o’zgartirish yoki d1 ning qiymatini kichikroq olish kerak bo’ladi. 3. yetaklanuvchi shkivning diametri – d2, mm. (3) 5-jadvaldagi qatordan hisoblangan d2 ga kichik tomondan eng yaqin kelgan qiymat yetaklanuvchi shkivning diametri deb qabul qilinadi. d2=1000 mm 4. uzatish sonining …

4 / 8

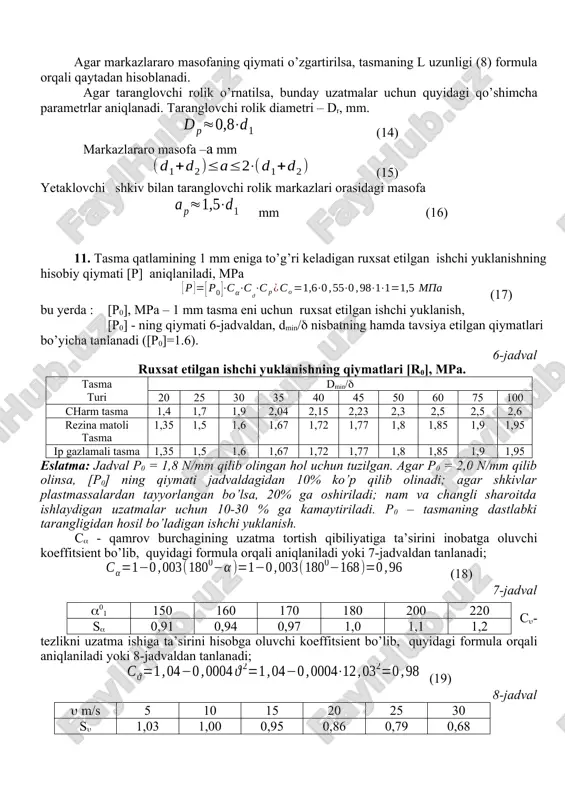

bo’ladi. agar markazlararo masofaning qiymati o’zgartirilsa, tasmaning l uzunligi (8) formula orqali qaytadan hisoblanadi. agar taranglovchi rolik o’rnatilsa, bunday uzatmalar uchun quyidagi qo’shimcha parametrlar aniqlanadi. taranglovchi rolik diametri – dr, mm. (14) markazlararo masofa –a mm (15) yetaklovchi shkiv bilan taranglovchi rolik markazlari orasidagi masofa mm (16) 11. tasma qatlamining 1 mm eniga to’g’ri keladigan ruxsat etilgan ishchi yuklanishning hisobiy qiymati [p] aniqlaniladi, mpa (17) bu yerda : [p0], mpa – 1 mm tasma eni uchun ruxsat etilgan ishchi yuklanish, [p0] - ning qiymati 6-jadvaldan, dmin/ nisbatning hamda tavsiya etilgan qiymatlari bo’yicha tanlanadi ([p0]=1.6). 6-jadval ruxsat etilgan ishchi yuklanishning qiymatlari [r0], mpa. tasma turi dmin/ 20 25 30 35 40 45 50 60 75 100 charm tasma 1,4 1,7 1,9 2,04 2,15 2,23 2,3 2,5 2,5 2,6 rezina matoli tasma 1,35 1,5 1,6 1,67 1,72 1,77 1,8 1,85 1,9 1,95 ip gazlamali tasma 1,35 1,5 1,6 1,67 1,72 1,77 1,8 …

5 / 8

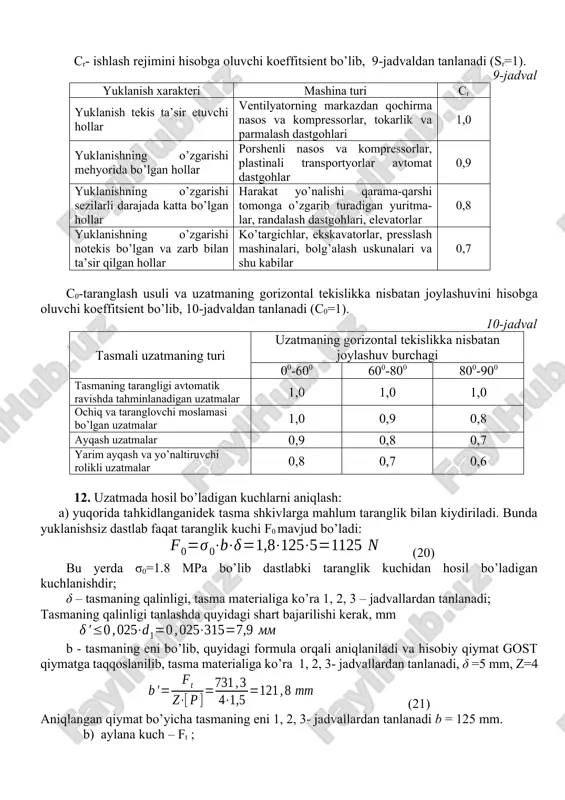

rning markazdan qochirma nasos va kompressorlar, tokarlik va parmalash dastgohlari 1,0 yuklanishning o’zgarishi mehyorida bo’lgan hollar porshenli nasos va kompressorlar, plastinali transportyorlar avtomat dastgohlar 0,9 yuklanishning o’zgarishi sezilarli darajada katta bo’lgan hollar harakat yo’nalishi qarama-qarshi tomonga o’zgarib turadigan yuritma-lar, randalash dastgohlari, elevatorlar 0,8 yuklanishning o’zgarishi notekis bo’lgan va zarb bilan ta’sir qilgan hollar ko’targichlar, ekskavatorlar, presslash mashinalari, bolg’alash uskunalari va shu kabilar 0,7 c0-taranglash usuli va uzatmaning gorizontal tekislikka nisbatan joylashuvini hisobga oluvchi koeffitsient bo’lib, 10-jadvaldan tanlanadi (c0=1). 10-jadval tasmali uzatmaning turi uzatmaning gorizontal tekislikka nisbatan joylashuv burchagi 00-600 600-800 800-900 tasmaning tarangligi avtomatik ravishda tahminlanadigan uzatmalar 1,0 1,0 1,0 ochiq va taranglovchi moslamasi bo’lgan uzatmalar 1,0 0,9 0,8 ayqash uzatmalar 0,9 0,8 0,7 yarim ayqash va yo’naltiruvchi rolikli uzatmalar 0,8 0,7 0,6 12. uzatmada hosil bo’ladigan kuchlarni aniqlash: a) yuqorida tahkidlanganidek tasma shkivlarga mahlum taranglik bilan kiydiriladi. bunda yuklanishsiz dastlab faqat taranglik kuchi f0 mavjud bo’ladi: (20) bu yerda …
