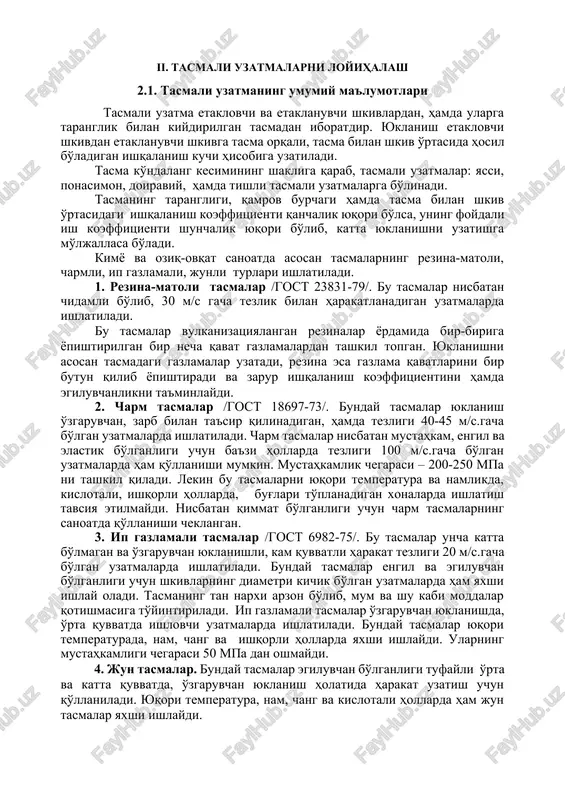

ii. tasmali uzatmalarni loyihalash 2.1. tasmali uzatmaning umumiy ma'lumotlari tasmali uzatma etaklovchi va etaklanuvchi shkivlardan, hamda ularga taranglik bilan kiydirilgan tasmadan iboratdir. yuklanish etaklovchi shkivdan etaklanuvchi shkivga tasma orqali, tasma bilan shkiv o'rtasida hosil bo'ladigan ishqalanish kuchi hisobiga uzatiladi. tasma ko'ndalang kesimining shakliga qarab, tasmali uzatmalar: yassi, ponasimon, doiraviy, hamda tishli tasmali uzatmalarga bo'linadi. tasmaning tarangligi, qamrov burchagi hamda tasma bilan shkiv o'rtasidagi ishqalanish koeffitsienti qanchalik yuqori bo'lsa, uning foydali ish koeffitsienti shunchalik yuqori bo'lib, katta yuklanishni uzatishga mo'ljallasa bo'ladi. kimyo va oziq-ovqat sanoatda asosan tasmalarning rezina-matoli, charmli, ip gazlamali, junli turlari ishlatiladi. 1. rezina-matoli tasmalar /gost 23831-79/. bu tasmalar nisbatan chidamli bo'lib, 30 m/s gacha tezlik bilan harakatlanadigan uzatmalarda ishlatiladi. bu tasmalar vulkanizatsiyalangan rezinalar yordamida bir-biriga yopishtirilgan bir necha qavat gazlamalardan tashkil topgan. yuklanishni asosan tasmadagi gazlamalar uzatadi, rezina esa gazlama qavatlarini bir butun qilib yopishtiradi va zarur ishqalanish koeffitsientini hamda egiluvchanlikni ta'minlaydi. 2. charm tasmalar /gost 18697-73/. bunday …

2 / 9

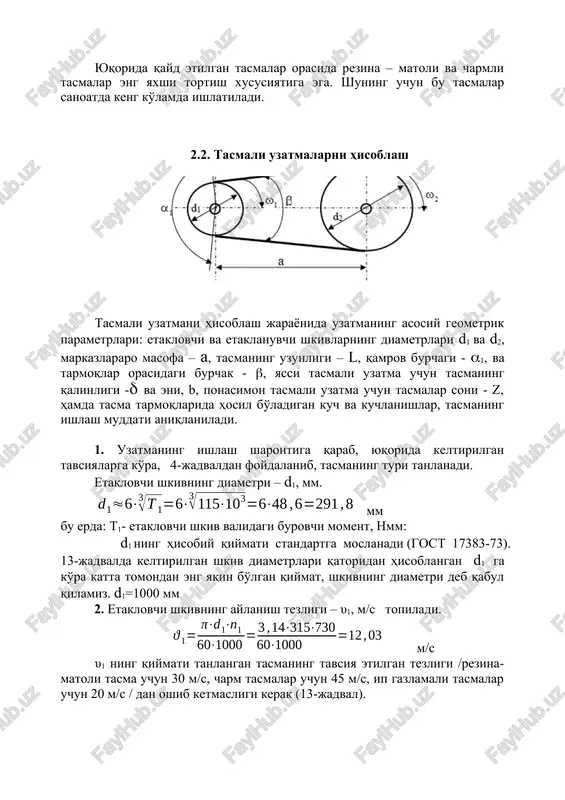

i harakat tezligi 20 m/s.gacha bo'lgan uzatmalarda ishlatiladi. bunday tasmalar engil va egiluvchan bo'lganligi uchun shkivlarning diametri kichik bo'lgan uzatmalarda ham yaxshi ishlay oladi. tasmaning tan narxi arzon bo'lib, mum va shu kabi moddalar qotishmasiga to'yintiriladi. ip gazlamali tasmalar o'zgaruvchan yuklanishda, o'rta quvvatda ishlovchi uzatmalarda ishlatiladi. bunday tasmalar yuqori temperaturada, nam, chang va ishqorli hollarda yaxshi ishlaydi. ularning mustahkamligi chegarasi 50 mpa dan oshmaydi. 4. jun tasmalar. bunday tasmalar egiluvchan bo'lganligi tufayli o'rta va katta quvvatda, o'zgaruvchan yuklanish holatida harakat uzatish uchun qo'llaniladi. yuqori temperatura, nam, chang va kislotali hollarda ham jun tasmalar yaxshi ishlaydi. yuqorida qayd etilgan tasmalar orasida rezina – matoli va charmli tasmalar eng yaxshi tortish xususiyatiga ega. shuning uchun bu tasmalar sanoatda keng ko'lamda ishlatiladi. 2.2. tasmali uzatmalarni hisoblash tasmali uzatmani hisoblash jarayonida uzatmaning asosiy geometrik parametrlari: etaklovchi va etaklanuvchi shkivlarning diametrlari d1 va d2, markazlararo masofa – a, tasmaning uzunligi – l, qamrov burchagi - …

3 / 9

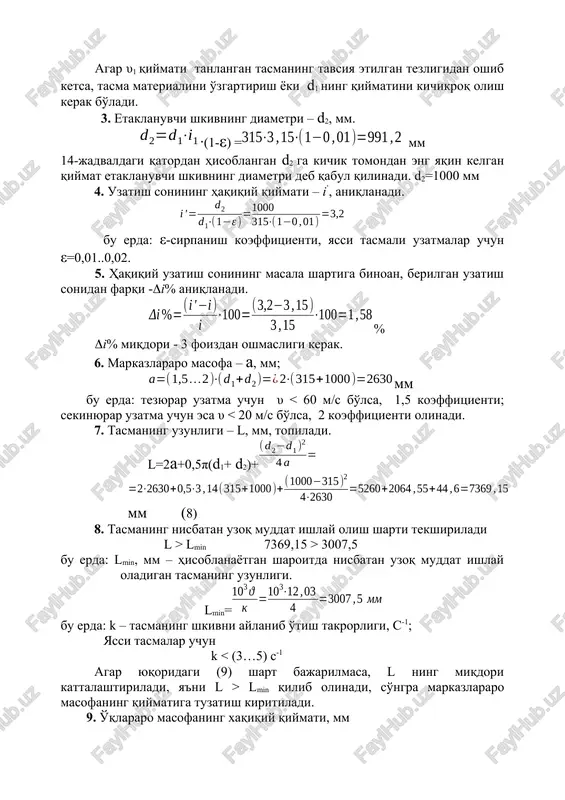

vsiya etilgan tezligi /rezina-matoli tasma uchun 30 m/s, charm tasmalar uchun 45 m/s, ip gazlamali tasmalar uchun 20 m/s / dan oshib ketmasligi kerak (13-jadval). agar υ1 qiymati tanlangan tasmaning tavsiya etilgan tezligidan oshib ketsa, tasma materialini o'zgartirish yoki d1 ning qiymatini kichikroq olish kerak bo'ladi. 3. etaklanuvchi shkivning diametri – d2, mm. ∙(1-ε) = mm 14-jadvaldagi qatordan hisoblangan d2 ga kichik tomondan eng yaqin kelgan qiymat etaklanuvchi shkivning diametri deb qabul qilinadi. d2=1000 mm 4. uzatish sonining haqiqiy qiymati – i’, aniqlanadi. bu erda: ε-sirpanish koeffitsienti, yassi tasmali uzatmalar uchun ε=0,01..0,02. 5. haqiqiy uzatish sonining masala shartiga binoan, berilgan uzatish sonidan farqi -i% aniqlanadi. % i% miqdori - 3 foizdan oshmasligi kerak. 6. markazlararo masofa – a, mm; mm bu erda: tezyurar uzatma uchun υ lmin 7369,15 > 3007,5 bu erda: lmin, mm – hisoblanayotgan sharoitda nisbatan uzoq muddat ishlay oladigan tasmaning uzunligi. lmin= bu erda: k – tasmaning …

4 / 9

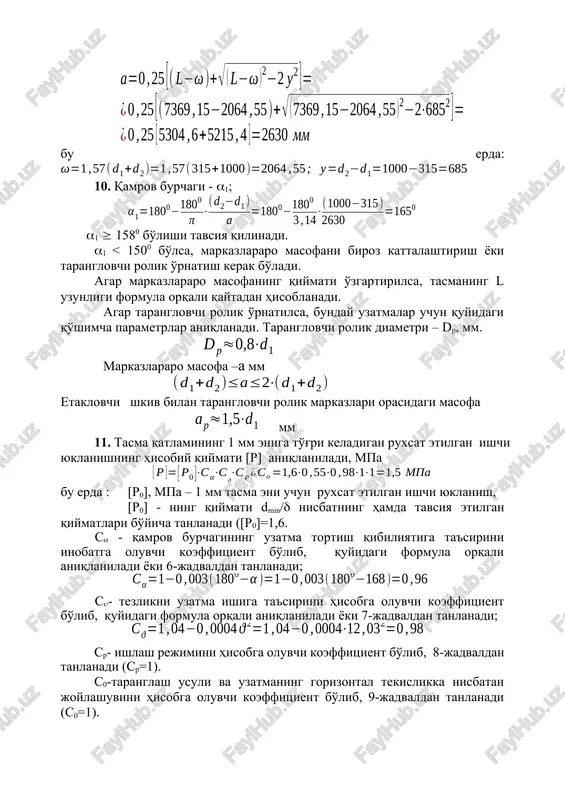

qiymatlari bo'yicha tanlanadi ([r0]=1,6. s - qamrov burchagining uzatma tortish qibiliyatiga ta'sirini inobatga oluvchi koeffitsient bo'lib, quyidagi formula orqali aniqlaniladi yoki 6-jadvaldan tanlanadi; s- tezlikni uzatma ishiga ta'sirini hisobga oluvchi koeffitsient bo'lib, quyidagi formula orqali aniqlaniladi yoki 7-jadvaldan tanlanadi; sr- ishlash rejimini hisobga oluvchi koeffitsient bo'lib, 8-jadvaldan tanlanadi (sr=1). s0-taranglash usuli va uzatmaning gorizontal tekislikka nisbatan joylashuvini hisobga oluvchi koeffitsient bo'lib, 9-jadvaldan tanlanadi (s0=1). 12. uzatmada hosil bo'ladigan kuchlarni aniqlash: a) yuqorida ta'kidlanganidek tasma shkivlarga ma'lum taranglik bilan kiydiriladi. bunda yuklanishsiz dastlab faqat taranglik kuchi f0 mavjud bo'ladi: 1125 n, bu erda =1.8 mpa bo'lib dastlabki taranglik kuchidan hosil bo'ladigan kuchlanishdir; -tasmaning qalinligi, tasma materialiga ko'ra 10, 11, 12 – jadvallardan tanlanadi; tasmaning qalinligi tanlashda quyidagi shart bajarilishi kerak, mm - tasmaning eni bo'lib, quyidagi formula orqali aniqlaniladi va hisobiy qiymat gost qiymatga taqqoslanilib, tasma materialiga ko'ra 10, 11, 12 - jadvallardan tanlanadi, =5 mm, z=4 mm, aniqlangan qiymat bo'yicha …

5 / 9

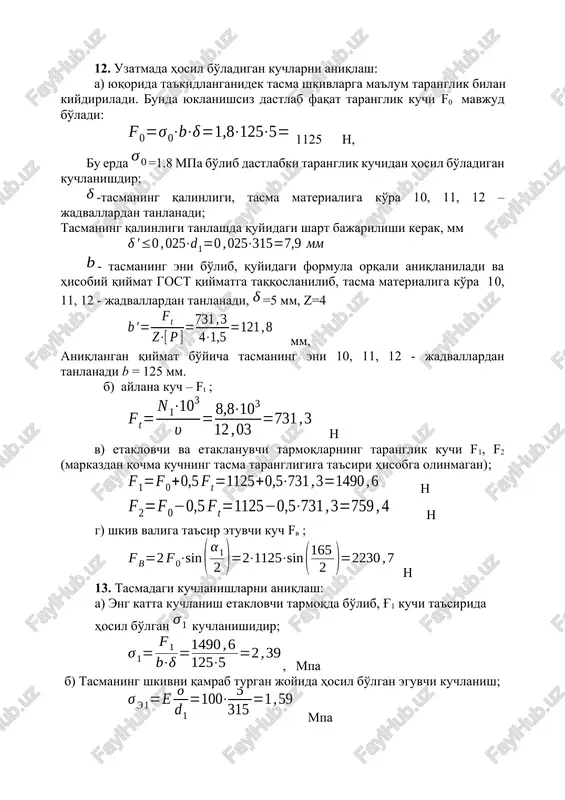

1100-1200 kg/m3, charmli tasmalar uchun 1000-1100 kg/m3 , ip gazlamali tasmalar uchun 900-1000 kg/m3 . g) maksimal kuchlanish esa, mpa maksimal kuchlanishning hisobiy qiymati doimo rezina-matoli va charmli tasmalar uchun chegaraviy kuchlanish dan , ip gazlamali tasmalar uchun esa dan oshmasligi shart. 14. tasmani uzoq ishlash muddatiga tekshirish; soat - uzatishlar nisbatini inobatga oluvchi koeffitsent; tasma yuklanishini inobatga oluvchi koeffitsenti, yuklanish davriy o'zgarish davrida (noldan maksimumgacha) bo'lib, doimiy yuklanish davrida esa ga teng bo'ladi; (sn=1) - tasmaning sekundiga aylanishlar soni. λ ni aniqlaganda l ning qiymatini mm dan metrga o'tkazib xisoblaymiz 6-jadval s - qamrov burchagining uzatma tortish qibiliyatiga ta'sirini inobatga oluvchi koeffitsient 01 150 160 170 180 200 220 s 0,91 0,94 0,97 1,0 1,1 1,2 7-jadval s- tezlikni uzatma ishiga ta'sirini hisobga oluvchi koeffitsient m/s 5 10 15 20 25 30 s 1,03 1,00 0,95 0,86 0,79 0,68 8-jadval sr- ishlash rejimini hisobga oluvchi koeffitsient yuklanish xarakteri mashina …
