1 / 29

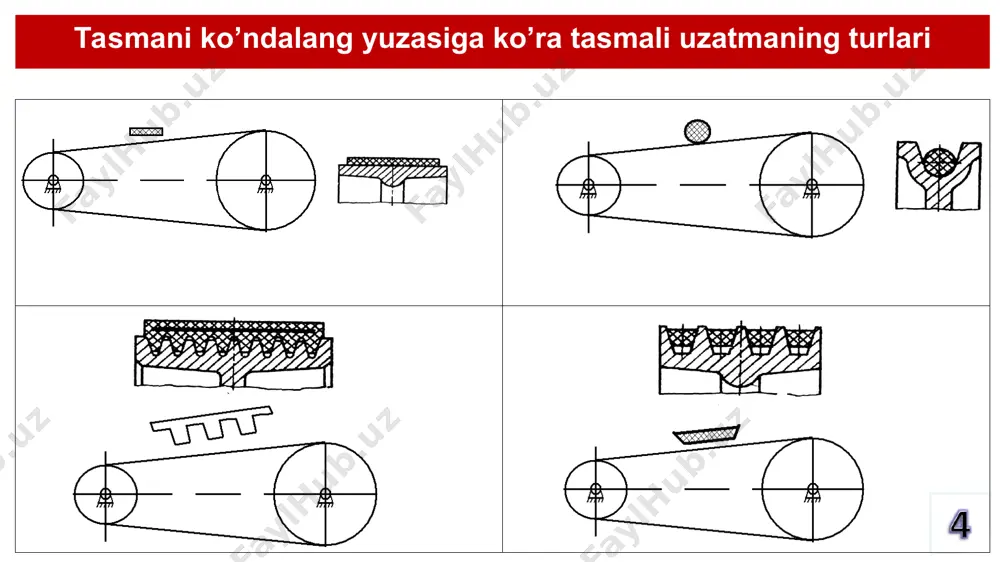

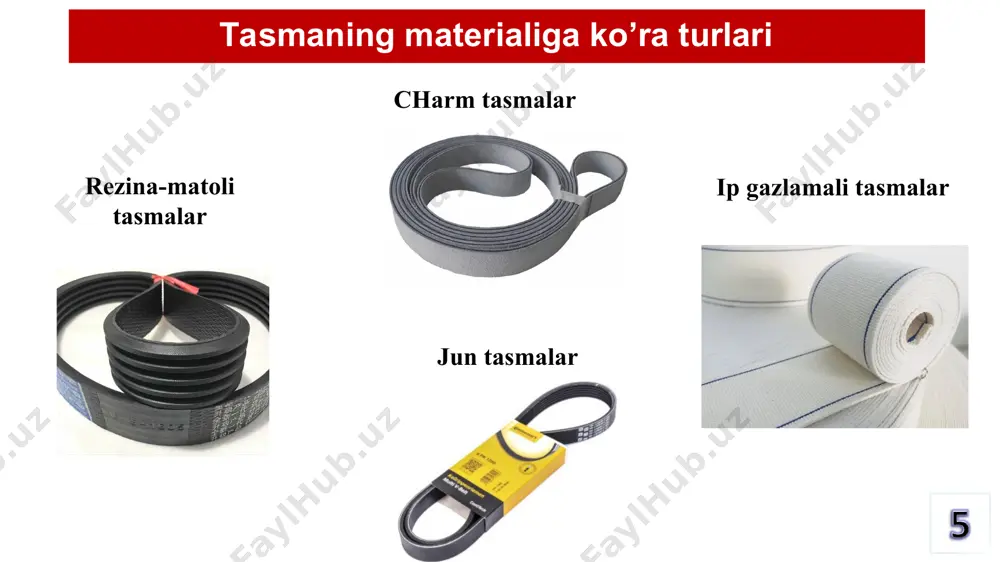

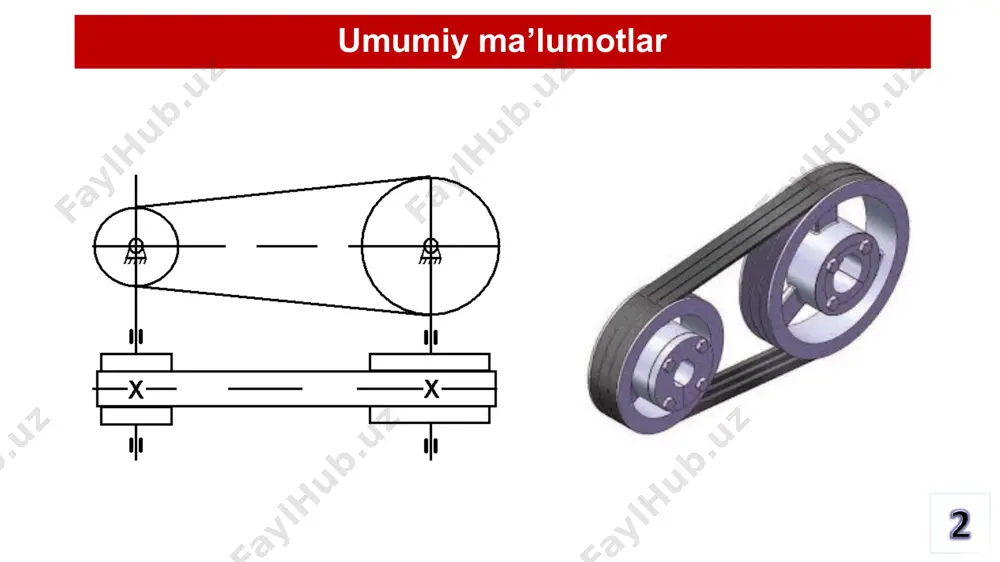

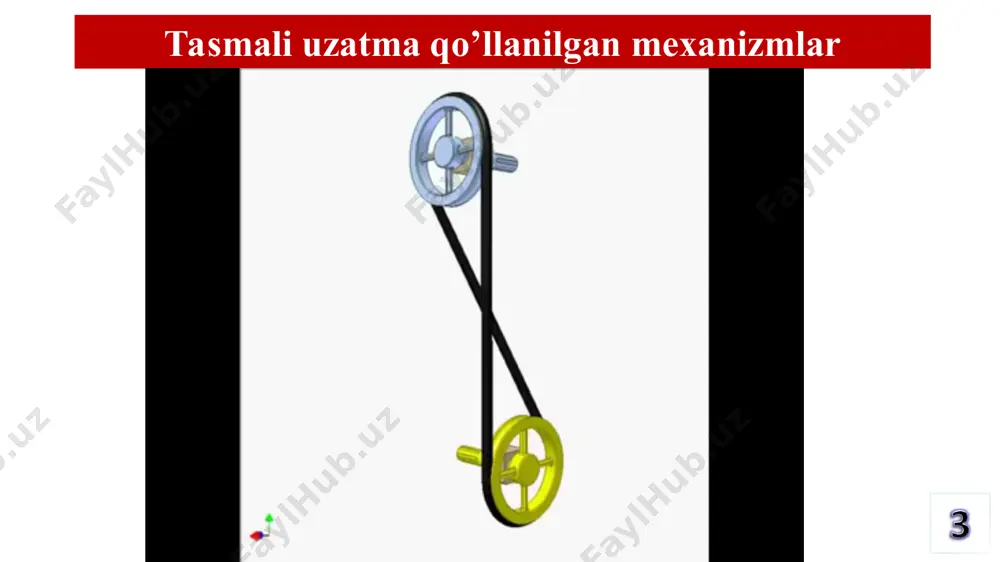

slayd 1 umumtexnik fanlar kafedrasi dotsenti barlibayev sh.n. tasmali uzatmalarning tarmoqlaridagi kuchlar va kuchlanishlarni aniqlash, hamda ularning geometrik o’lchamlarini hisoblash mavzu 02 mashina detallari fan: * umumiy ma’lumotlar tasmali uzatma qo’llanilgan mexanizmlar tasmani ko’ndalang yuzasiga ko’ra tasmali uzatmaning turlari rezina-matoli tasmalar tasmaning materialiga ko’ra turlari charm tasmalar ip gazlamali tasmalar jun tasmalar tasmali uzatmaning geometrik o’lchamlarini aniqlash lentali konveyer yuritmasining kinematik sxemasi. n1, n1, w1, t1 n2, n2, w2, t2 n3, n3, w3, t3 1-elektrodvigatelg’; 2-tasmali uzatma; 3-reduktor; 4-mufta; 5-konveyer barabani hisoblash uchun berilgan qiymatlar: n3 = 8,0 kvt; n3 = 50 min–1 yuritmaning umumiy ko’rinishi 1. elektrodvigatel 2. tasmali uzatma 3. reduktor 1 2 3 n1, n1, w1, t1 n2, n2, w2, t2 n3, n3, w3, t3 tasmali uzatmaning xisobi 1. uzatmaning ishlash sharoitiga qarab, yuqorida keltirilgan tavsiyalarga ko’ra, 4-jadvaldan foydalanib, tasmaning turi tanlanadi. etaklovchi shkivning diametri – d1, mm. bu yerda: t1- yetaklovchi shkiv validagi burovchi moment, nmm: …

2 / 29

tning tavsiya etilgani 35 40 30 ruxsat etilgani 25 30 25 mustahkamlik chegarasi, mpa 200-250 37-44 50 elastiklik moduli ye,mpa 100-150 100-200 50-80 5-jadval yassi tasmali uzatma shkivlarining o’lchamlari, mm /gost 17383-73/ shkiv diametrlari (mm) 40, 45, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000 tasma-ning eni b shkiv gardishi-ning eni b shkiv qaba-riqligining balandligi h tasma-ning eni v shkiv gardishining eni v shkiv qabariq-ligining balandligi h 30 40 1.0 80 100 1.5 40 50 85 100 50 60 90 100 60 70 1.5 2.0 3. yetaklanuvchi shkivning diametri – d2, mm. 5-jadvaldagi qatordan hisoblangan d2 ga kichik tomondan eng yaqin kelgan qiymat yetaklanuvchi shkivning diametri deb qabul qilinadi. d2=1000 mm 4. uzatish sonining haqiqiy qiymati – i’, aniqlanadi. bu yerda: ε-sirpanish koeffitsienti, yassi tasmali uzatmalar …

3 / 29

rasidagi masofa: 11. tasma qatlamining 1 mm eniga to’g’ri keladigan ruxsat etilgan ishchi yuklanishning hisobiy qiymati [p] aniqlaniladi, mpa bu yerda : [p0], mpa – 1 mm tasma eni uchun ruxsat etilgan ishchi yuklanish, [p0] - ning qiymati 6-jadvaldan, dmin/ nisbatning hamda tavsiya etilgan qiymatlari bo’yicha tanlanadi ([p0]=1.6). 6-jadval ruxsat etilgan ishchi yuklanishning qiymatlari [r0], mpa. tasma turi dmin/ 20 25 30 35 40 45 50 60 75 100 charm tasma 1,4 1,7 1,9 2,04 2,15 2,23 2,3 2,5 2,5 2,6 rezina matoli tasma 1,35 1,5 1,6 1,67 1,72 1,77 1,8 1,85 1,9 1,95 ip gazlamali tasma 1,35 1,5 1,6 1,67 1,72 1,77 1,8 1,85 1,9 1,95 eslatma: jadval p0 = 1,8 n/mm qilib olingan hol uchun tuzilgan. agar p0 = 2,0 n/mm qilib olinsa, [p0] ning qiymati jadvaldagidan 10% ko’p qilib olinadi; agar shkivlar plastmassalardan tayyorlangan bo’lsa, 20% ga oshiriladi; nam va changli sharoitda ishlaydigan uzatmalar uchun 10-30 % …

4 / 29

dastgohlari, elevatorlar 0,8 yuklanishning o’zgarishi notekis bo’lgan va zarb bilan tahsir qilgan hollar ko’targichlar, ekskavatorlar, presslash mashinalari, bolg’alash uskunalari va shu kabilar 0,7 c0-taranglash usuli va uzatmaning gorizontal tekislikka nisbatan joylashuvini hisobga oluvchi koeffitsient bo’lib, 10-jadvaldan tanlanadi (c0=1).. 10-jadval tasmali uzatmaning turi uzatmaning gorizontal tekislikka nisbatan joylashuv burchagi 00-600 600-800 800-900 tasmaning tarangligi avtomatik ravishda ta’minlanadigan uzatmalar 1,0 1,0 1,0 ochiq va taranglovchi moslamasi bo’lgan uzatmalar 1,0 0,9 0,8 ayqash uzatmalar 0,9 0,8 0,7 yarim ayqash va yo’naltiruvchi rolikli uzatmalar 0,8 0,7 0,6 12. uzatmada hosil bo’ladigan kuchlarni aniqlash: a) yuqorida ta’kidlanganidek tasma shkivlarga ma’lum taranglik bilan kiydiriladi. bunda yuklanishsiz dastlab faqat taranglik kuchi f0 mavjud bo’ladi: bu yerda σ0=1.8 mpa bo’lib dastlabki taranglik kuchidan hosil bo’ladigan kuchlanishdir; δ – tasmaning qalinligi, tasma materialiga ko’ra 1, 2, 3 – jadvallardan tanlanadi; tasmaning qalinligi tanlashda quyidagi shart bajarilishi kerak, mm b - tasmaning eni bo’lib, quyidagi formula orqali aniqlaniladi va hisobiy …

5 / 29

t 6982-75/ tasmalarning eni v, mm tasmalarning qalinligi -,mm bir qatlamligi ikki qatlamligi 10,16,20,25 3,0...3,5 - 32,40,50 3,5...4,0 - 63,71 4,0...4,5 - 80,90,100,112 4,5...5,0 7,5...8,0 125,140 5,0...5,5 9,0...9,5 160, 180, 200, 224, 250, 280, 355, 400, 450, 500, 560 5,5...6,0 9,5...10,0 tasmalarning eni b, mm tasmalarning qalinligi -, mm qatlamlar soni 30, 40, 50, 60, 75, 100 4,5 4 30, 40, 50, 60, 75, 90, 100, 115, 125, 150, 175 6,5 6 50, 75, 90, 100, 115, 125, 150, 175, 200, 225, 250 8,5 8 b) aylana kuch – ft ; v) yetaklovchi va yetaklanuvchi tarmoqlarning taranglik kuchi f1, f2 (markazdan qochma kuchning tasma tarangligiga tahsiri hisobga olinmagan) (2-shakl); g) shkiv valiga tahsir etuvchi kuch fb ; 13.tasmadagi kuchlanishlarni aniqlash: a) eng katta kuchlanish yetaklovchi tarmoqda bo’lib, f1 kuchi ta’sirida hosil bo’lgan σ1 kuchlanishidir; b) tasmaning shkivni qamrab turgan joyida hosil bo’lgan eguvchi kuchlanish; e-tasma materialning elastiklik moduli bo’lib, 4-jadvaldan …
