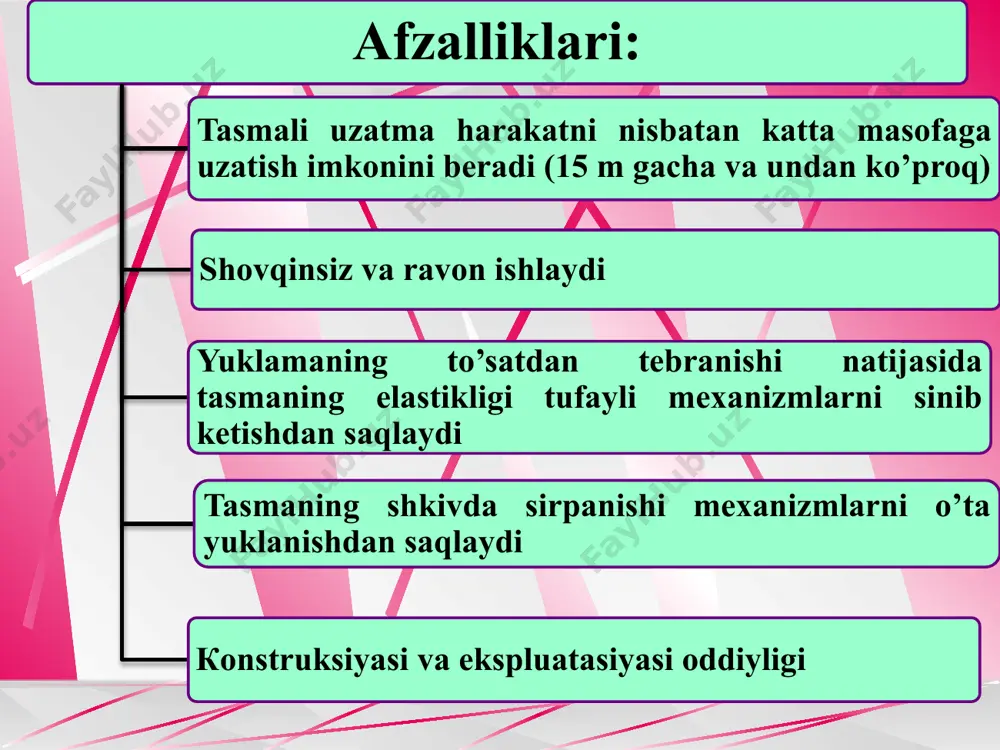

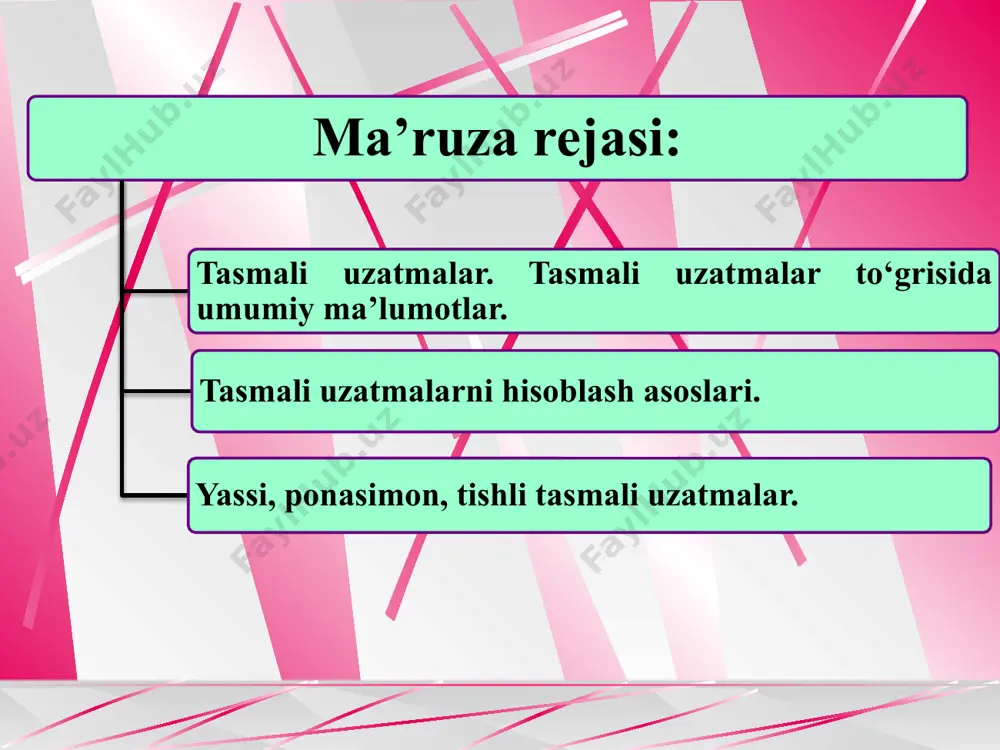

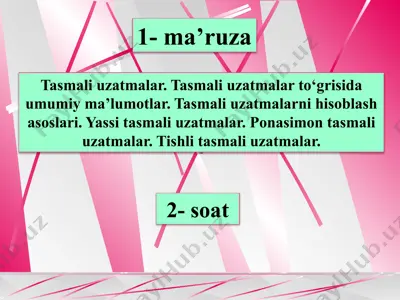

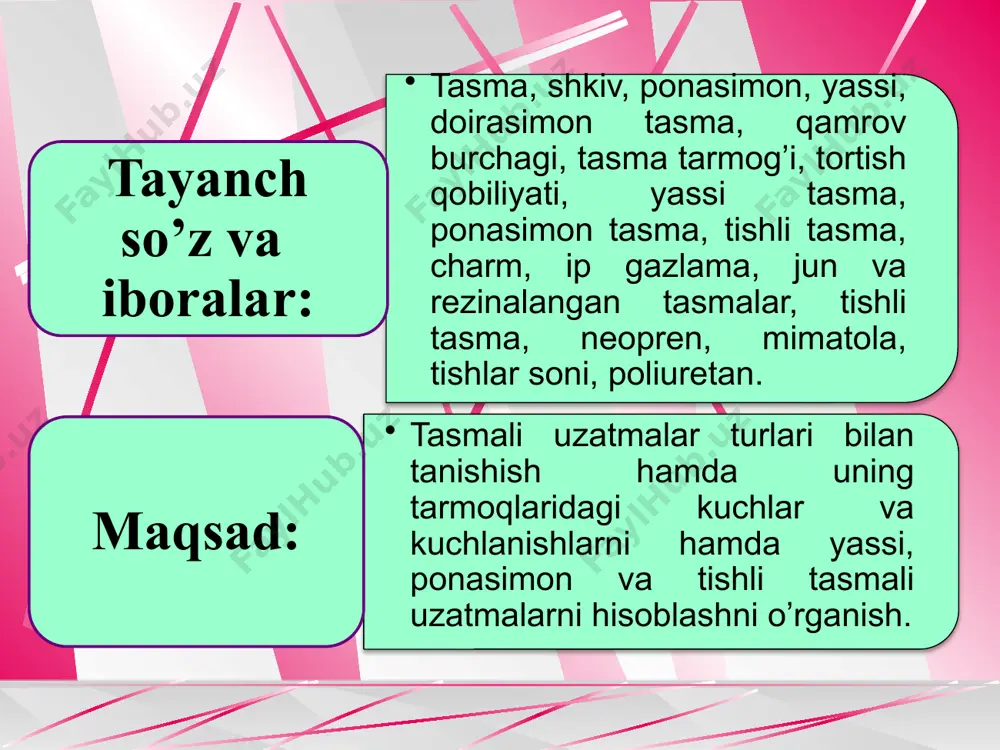

презентация powerpoint 1- ma’ruza tasmali uzatmalar. tasmali uzatmalar to‘grisida umumiy ma’lumotlar. tasmali uzatmalarni hisoblash asoslari. yassi tasmali uzatmalar. ponasimon tasmali uzatmalar. tishli tasmali uzatmalar. 2- soat 1 ma’ruza rejasi: tasmali uzatmalar. tasmali uzatmalar to‘grisida umumiy ma’lumotlar. tasmali uzatmalarni hisoblash asoslari. yassi, ponasimon, tishli tasmali uzatmalar. tayanch so’z va iboralar: tasma, shkiv, ponasimon, yassi, doirasimon tasma, qamrov burchagi, tasma tarmog’i, tortish qobiliyati, yassi tasma, ponasimon tasma, tishli tasma, charm, ip gazlama, jun va rezinalangan tasmalar, tishli tasma, neopren, mimatola, tishlar soni, poliuretan. mаqsаd: tasmali uzatmalar turlari bilan tanishish hamda uning tarmoqlaridagi kuchlar va kuchlanishlarni hamda yassi, ponasimon va tishli tasmali uzatmalarni hisoblashni o’rganish. afzalliklari: tasmali uzatma harakatni nisbatan katta masofaga uzatish imkonini beradi (15 m gacha va undan ko’proq) shovqinsiz va ravon ishlaydi yuklamaning to’satdan tebranishi natijasida tasmaning elastikligi tufayli mexanizmlarni sinib ketishdan saqlaydi tasmaning shkivda sirpanishi mexanizmlarni o’ta yuklanishdan saqlaydi кonstruksiyasi va ekspluatasiyasi oddiyligi кamchiliklari: tashqi o’lchamlarining kattaligi (bir xil …

2 / 24

sm, v) tasmali bo’ladi. 1-rasm. tasmali uzatmaning turlari tasmaning tarangligi, qamrov burchagi hamda ishqalanish koeffisienti qancha katta bo’lsa, tasmali uzatmaga shuncha katta yuklama qo’ysa bo’ladi. odatda, taranglik tasmaning elastik deformasiyasi hisobiga hosil qilinadi. biroq vaqt o’tishi bilan tasma cho’zilib qolganligidan uning tarangligi kamayadi. bunday hollarda, talab qilingan taranglikka erishish uchun uzatmalar maxsus qurilmalar bilan ta’minlanadi. odatda, tasmali uzatmalar quvvati 50 kvt gacha bo’lgan vallarning biridan ikkinchisiga harakat uzatishda ishlatiladi. zamonaviy mashinasozlikda ponasimon tasmalar keng qo’llaniladi. yassi tasmalarning yangi konstruksiyasi (plastmassali plenkali tasmalar) yuqori tezlikli uzatmalarda qo’llaniladi. doirasimon tasmalar faqat kichik quvvat uzatishda qo’llaniladi. tasmali uzatmalarning ishlash qobiliyatining asosiy mezonlari: tasmaning tortish qobiliyati va chidamliligi hisoblanadi. hozirgi vaqtda tortish qobiliyati bo’yicha hisoblash tasmali uzatmalarning asosiy hisobi sanaladi. tasmaning chidamliligi tajriba yo’li bilan belgilangan tavsiyalar asosida baholanadi. кinematik parametrlari. shkivlardagi aylana tezlik, ; . bu yerda ε-sirpanish koeffisienti (ε≈0,01…0,02). uzatish nisbati geometrik parametrlari. 2-rasmda a-o’qlararo masofa; β-tasma tarmoqlari orasidagi burchak; α-kichik shkivni …

3 / 24

sm, a) va t1>0 (3-rasm, b). bu yerda: f0-tasmaning dastlabki tarangligi; f1 va f2-yuklangan uzatmada etaklovchi va etaklanuvchi tarmoqlar tarangligi; - uzatmadagi aylana kuch shkivning muvozanat shartidan, yoki f0, f1 va f2 lar orasidagi munosabatni quyidagi asosda o’rnatish mumkin. tasmaning geometrik uzunligi yuklamaga bog’liq emas va yuklangan uzatmada hamda yuklanmagan uzatmadagi kabi o’zgarmas qoladi. yetaklovchi tarmoqni qo’shimcha taranglash uchun yetaklanuvchi tarmoqni qisqartirish orqali kompensasiyalanadi. shunda, yoki 4-rasm. eyler ta’limotini tushuntirishga doir sxema tasma tarmoqlaridagi kuchlanishlar. tasma uchun ishlatiladigan materiallar deformasiyasi guk qonuniga bo’ysunmaydi. shuning uchun tasmadagi kuchlanishlar materiallar kursidagi formulalar yordamida aniqlanar ekan, olingan natijaning ma’lum darajada taqribiy ekanligini nazarda tutish kerak. eng katta kuchlanish etaklovchi tarmoqda bo’lib, u σ1, σv va σeg lardan iborat: 7-rasm. tasma tarmoqlaridagi kuchlanishlar epyurasi tasmaning kichik shkivdan aylanib o’tish joyida yetaklovchi tarmoqdagi maksimal kuchlanish, yassi tasmali uzatmalar. yassi tasmali uzatma oddiy bo’lib, yuqori tezliklar va tasmaning yuqori elastikligida ham xizmat muddati va f.i.k yuqori. …

4 / 24

al yeyiladi. pog’onali shkivli rostlanadigan uzatma (8-rasm, d) uzatish nisbatini rostlash talab qilinganda qo’llaniladi. taranglovchi rolikli uzatma kichik o’qlararo masofada va yuqori uzatishlar nisbatida qo’llaniladi. mashinasozlikda tasmalarning quyidagi turlari ishlatiladi: charm tasmalar yaxshi tortish qobilyati va yuqori umrboqiylikka ega bo’lib, yuklamaning tebranishini yaxshi o’tkazadi. charm tasmalarning tannarxi yuqoriligi va kamyobligi uning qo’llanilishini sezilarli chegaralaydi. charm tasmalarning mustahkamlik chegarasi σm =200-250 mpa ni tashkil etadi. 8-rasm. yassi tasmali uzatmalar turlari rezinalangan tasmalar vulkanizasiyalangan rezinalar yordamida bir-biriga yopishtirilgan bir necha qavat gazlamadan tuzilgan. tasmaning gazlama qismi asosiy kuchlanishda ishlaydi, rezina esa gazlama qavatlarini bir butun qilib yopishtiradi va zarur ishqalanish koeffisientini hamda egiluvchanlikni ta’minlaydi. tasmadagi gazlama qavatlari soni 2-9 ta bo’lishi mumkin. bu turdagi tasmalarning kamchiligi shuki, ular yog’, kerosin, benzin kabi moddalarga uncha bardosh bera olmaydi, shuning uchun ular bu moddalardan albatta saqlanishi kerak. bundan tashqari, ularni kichik diametrli shkivlarda ishlatib bo’lmaydi, chunki bunday hollarda qavatlarning ajralib ketishi mumkin. rezinalangan tasmalarning …

5 / 24

ishlatish ma’qul. yuqori harorat, nam, chang va kislota kabilar o’rtacha to’yintirilgan jun tasmalarga zararli ta’sir etmaydi. plenkali tasmalar kapron yoki lavsan kordlar bilan armaturalangan poliamid qotishmalari asosidagi plastmassalardan tayyorlanadi. bunday tasmalar yuqori statik puxtalik va toliqishga qarshilikka ega. ushbu tasmalar kichik qalinlikda (0,4…1,2 mm) sezilarli yuklamalarni (15 kvtgacha) uzatadi, kichik diametrli shkivlarda va yuqori tezliklarda (v≤60 m/s) ishlashi mumkin. yassi tasmalar uzatmalarni hisoblash tartibi. hisoblash uchun quvvat r1, aylanish chastotasi n1, uzatish nisbati i berilgan bo’lishi kerak. bunda d1 va d2, a va tasmaning turi hamda uning o’lchamlari (b, δ, l) aniqlanadi. dastlabki hisoblashda kichik shkivning o’lchamini m.a. saverin formulasi bo’yicha taxminan aniqlanadi, d1 aniqlangandan keyin tavsiyalar va tasma o’lchamlariga standartlarga asosan tasmaning qalinligi δ tanlanadi. кeyin tortish qobiliyatini hisobidan tasmaning eni b aniqlanadi. ponasimon tasmali uzatmalar. zamonaviy yuritmalarda ponasimon tasmali uzatmalar keng qo’llaniladi. bunday uzatmada tasmani ko’ndalang kesimi ponasimon rasmda bo’ladi va shkivning mos ariqchasida joylashadi (9-rasm). uzatmada bitta …
