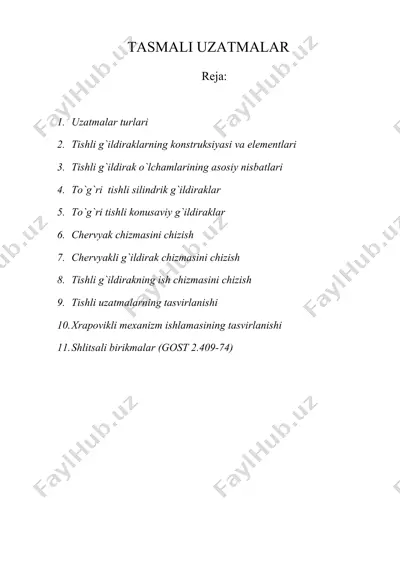

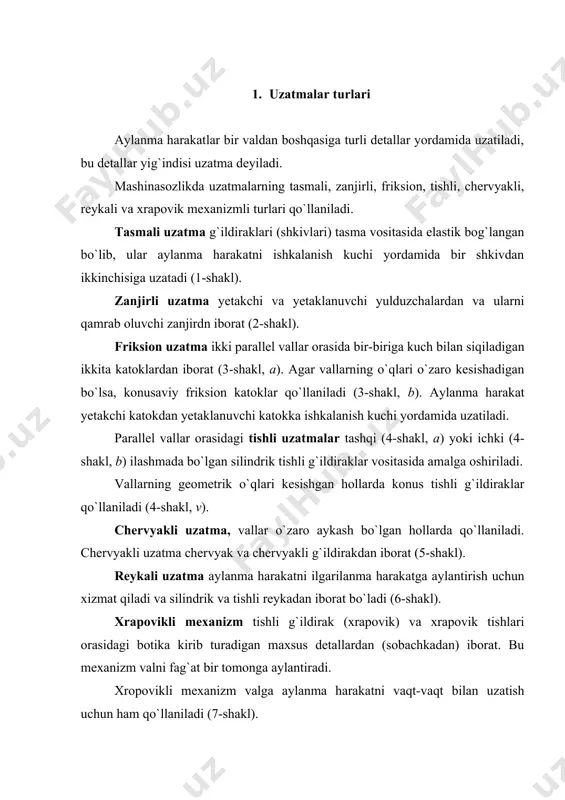

tasmali uzatmalar tasmali uzatmalar reja: 1. uzatmalar turlari 2. tishli g`ildiraklarning konstruksiyasi va elementlari 3. tishli g`ildirak o`lchamlarining asosiy nisbatlari 4. to`g`ri tishli silindrik g`ildiraklar 5. to`g`ri tishli konusaviy g`ildiraklar 6. chervyak chizmasini chizish 7. chervyakli g`ildirak chizmasini chizish 8. tishli g`ildirakning ish chizmasini chizish 9. tishli uzatmalarning tasvirlanishi 10. xrapovikli mexanizm ishlamasining tasvirlanishi 11. shlitsali birikmalar (gost 2.409-74) 1. uzatmalar turlari aylanma harakatlar bir valdan boshqasiga turli detallar yordamida uzatiladi, bu detallar yig`indisi uzatma deyiladi. mashinasozlikda uzatmalarning tasmali, zanjirli, friksion, tishli, chervyakli, reykali va xrapovik mexanizmli turlari qo`llaniladi. tasmali uzatma g`ildiraklari (shkivlari) tasma vositasida elastik bog`langan bo`lib, ular aylanma harakatni ishkalanish kuchi yordamida bir shkivdan ikkinchisiga uzatadi (1-shakl). zanjirli uzatma yetakchi va yetaklanuvchi yulduzchalardan va ularni qamrab oluvchi zanjirdn iborat (2-shakl). friksion uzatma ikki parallel vallar orasida bir-biriga kuch bilan siqiladigan ikkita katoklardan iborat (3-shakl, a). agar vallarning o`qlari o`zaro kesishadigan bo`lsa, konusaviy friksion katoklar qo`llaniladi (3-shakl, b). aylanma …

2 / 17

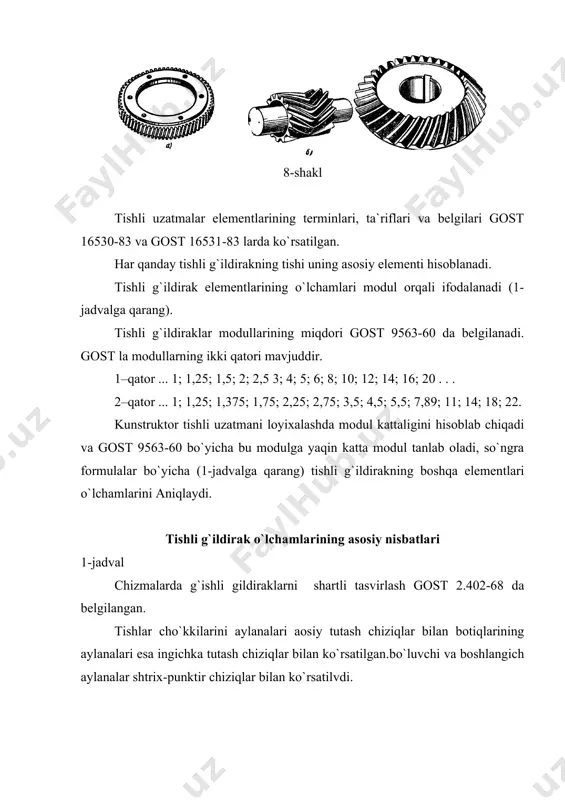

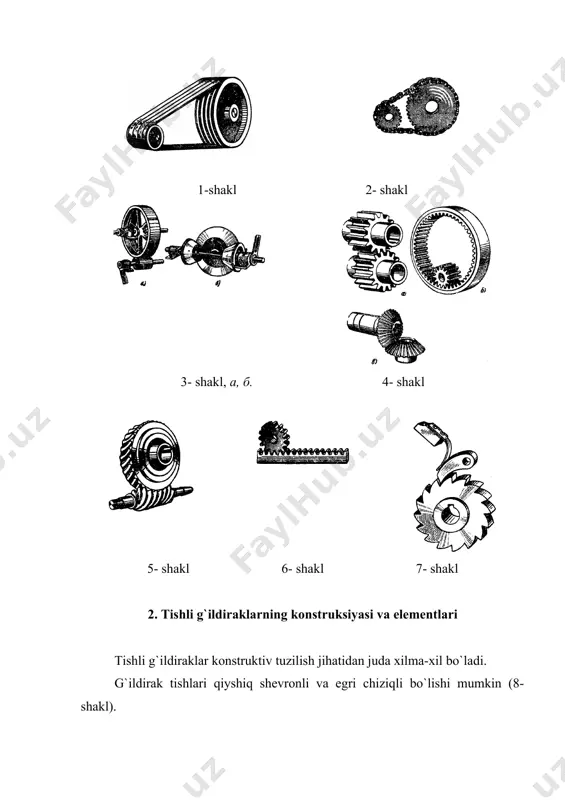

vik tishlari orasidagi botika kirib turadigan maxsus detallardan (sobachkadan) iborat. bu mexanizm valni fag`at bir tomonga aylantiradi. xropovikli mexanizm valga aylanma harakatni vaqt-vaqt bilan uzatish uchun ham qo`llaniladi (7-shakl). 1-shakl 2- shakl 3- shakl, а, б. 4- shakl 5- shakl 6- shakl 7- shakl 2. tishli g`ildiraklarning konstruksiyasi va elementlari tishli g`ildiraklar konstruktiv tuzilish jihatidan juda xilma-xil bo`ladi. g`ildirak tishlari qiyshiq shevronli va egri chiziqli bo`lishi mumkin (8-shakl). 8-shakl tishli uzatmalar elementlarining terminlari, ta`riflari va belgilari gost 16530-83 va gost 16531-83 larda ko`rsatilgan. har qanday tishli g`ildirakning tishi uning asosiy elementi hisoblanadi. tishli g`ildirak elementlarining o`lchamlari modul orqali ifodalanadi (1-jadvalga qarang). tishli g`ildiraklar modullarining miqdori gost 9563-60 da belgilanadi. gost la modullarning ikki qatori mavjuddir. 1–qator ... 1; 1,25; 1,5; 2; 2,5 3; 4; 5; 6; 8; 10; 12; 14; 16; 20 . . . 2–qator ... 1; 1,25; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7,89; 11; 14; 18; …

3 / 17

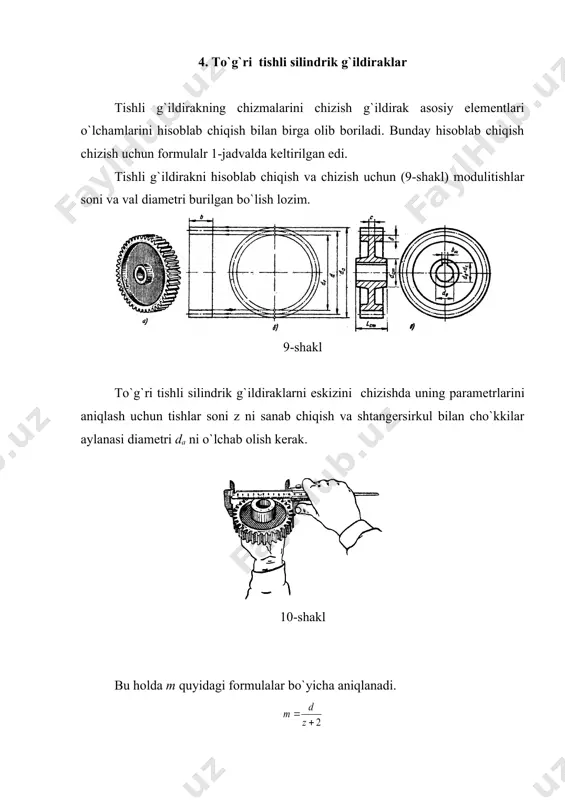

9-shakl) modulitishlar soni va val diametri burilgan bo`lish lozim. 9-shakl to`g`ri tishli silindrik g`ildiraklarni eskizini chizishda uning parametrlarini aniqlash uchun tishlar soni z ni sanab chiqish va shtangersirkul bilan cho`kkilar aylanasi diametri da ni o`lchab olish kerak. 10-shakl bu holda m quyidagi formulalar bo`yicha aniqlanadi. hisoblab olingan modul qiymati gost 9563-60 ga muvofiq yaxlitlanadi. 5. to`g`ri tishli konusaviy g`ildiraklar. to`g`ri tishli konusaviy g`ildirakning chizmasi (11-shakl., a) asosan silindrik g`ildirak chizmasini bajarish kabi bajariladi. konusaviy g`ildirak elementlari o`lchamlarini hisoblashda silindrik g`ildirakni hisoblashdagi formulalardan foydalinadi (1-jadvalga qarang) konusaviy g`ildirakni hisoblashda modulning maksimal (eng katta) qiymatini olinadi. 11-shakl konusaviy g`ildirakni o`ziga qarab eskizini chizishda birinchi navbatda, burchak o`lchagi ( ni o`lchash kerak (12-shakl). bunday o`lchashni qo`shimcha konus konturi sa yasovchisi ds ga perpendikulyar bo`lgan shartda bajariladi. 12-shakl so`ngra bo`luvchi konus burchagi hisoblab chiqariladi. (=900-( (=900-( shtangersirkul tishlar cho`qqilarining eng katta aylana diametri da ni ulchab va tishlar soni z ni sanab chiqib modul …

4 / 17

g`liq. chervyakli g`ildarakni chizish uchun g`uyidagi ma`lumotlar bo`lishi zarur: o`q moduli m x: g`ildirak soni chervyak qirqimlarining soni chervyak vint chizig`ining yo`nalishi –chap yoki ungligi. g`ildirakning qolgan o`lchamlari 24-jadvaldan foydalanib hisob qilinadi. g`ildirak markazidan (o`qlararo masofani). 8. tishli g`ildirakning ish chizmasini chizish. mashinasozlikda tishli g`ildirakning turli konstruksiyalari qo`llaniladi. tishli g`ildiraklar cho`yandan, po`latdan plastmassadanva boshqa materialdan tayyorlanadi. tishli g`ildirak yoyi chervyakning ish chizmasida parametrlar jadvali, texnikaviy talablari va asosiy yozuvi bo`lishi kerak. o`quv chizmalarida odatda jadvalning faqat birinchi qismi to`ldiriladi. 1. silindrik tishli g`ildirakning ish chizmasi 15-shaklda keltirilgan. gost 2.403-68 ga muvofiq silindrik tishli g`ildirak tasvirida quyidagilar ko`rsatilgan: a) cho`qqilar aylanasining diametri; b) tishli tojsimon qismining eni; v) faska o`lchamlari; g) sirtlarining g`adir-budurligi. qolgan o`lchamlari tishli g`ildirakning konstruksiyasiga qarab qo`yiladi. 2. tishli sektorning ish chizmasi 16-shaklda keltirilgan. parametrlar jadvalida, to`la aylanadagi tishlar soni z ko`rsatilgan. sektordagi tishlar soni zs tasvirda ko`rsatilgan sektor burchagi aniqlanadi. 3. tishli reykaning ish chizmasi 17-shaklda ko`rsatilgan. …

5 / 17

tishli tojsimon qismining eni bo`luvchi konus yasovchisi bo`yicha; ye) bo`luvchi konus yasovchisining uzunligi; j) bo`luvchi konus uchidan gupchakning tayanch tekisligiga qadar bo`lgan masofa; z) sirtlarning g`adir-budurligi; i) tishlar chekkalarida faskalar o`lchamlari yoki yumaloqlash radiuslari. qolgan o`lchamlari va belgilar qildirak konstruksiyasiga muvofiq holda qo`yiladi. 17-shakl 18-shakl 9. tishli uzatmalarning tasvirlanishi. 1. tashqi ilashmali silindrik tishli g`ildirak juftini tasvirlash. aylanma harakat shesternya bilan tishli g`ildirak orqali uzatiladi (19-shakl, b). 19-shakl ilashmani chizish uchun beriladigan ma`lumotlar: g`ildirak – to`g`ri tishli; modul m; tishlarning soni z1; z2 tish tojsimon qismining db1q db2q db2qmm. avvalo 24-jadval formulalar bo`yicha ilashmaning geometrik parametrlari hisoblanadi. 2. konus tishli g`ildirak juftlari ilashmasini tasvirlash. 20-shakl, a da konusaviy uzatma tasvirlangan. ilashmani chizish uchun quyidagi ma`lumotlar bo`lishi zarur: modul m; tishlar soni z1 va z2; boshlang`ich konuslar burchagi ((1 va ((2; vallar diametrlari db1 va db2 formulalardan foydalanib (1-jadval) hisoblab chiqamiz. 20-shakl 3. chervyakli uzatmani tasvirlash. 21-shakl, a da chervyakli uzatma …
