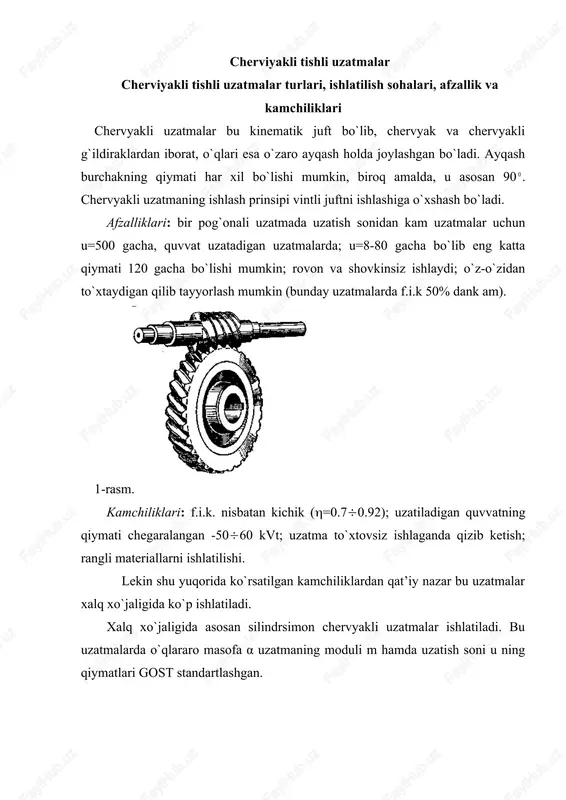

chervyakli uzatmalar reja: 1. uzatmaning geo`letrik parametrlari va ularning tayyorlash usullari. 2. uzatmalarning kinematik parametrlari. 3. chervyakli uzatmalarda ishlatiladigan materiallar cherviyakli tishli uzatmalar cherviyakli tishli uzatmalar turlari, ishlatilish sohalari, afzallik va kamchiliklari chervyakli uzatmalar bu kinematik juft bo`lib, chervyak va chervyakli g`ildiraklardan iborat, o`qlari esa o`zaro ayqash holda joylashgan bo`ladi. ayqash burchakning qiymati har xil bo`lishi mumkin, biroq amalda, u asosan 90 . chervyakli uzatmaning ishlash prinsipi vintli juftni ishlashiga o`xshash bo`ladi. afzalliklari: bir pog`onali uzatmada uzatish sonidan kam uzatmalar uchun u=500 gacha, quvvat uzatadigan uzatmalarda; u=8-80 gacha bo`lib eng katta qiymati 120 gacha bo`lishi mumkin; rovon va shovkinsiz ishlaydi; o`z-o`zidan to`xtaydigan qilib tayyorlash mumkin (bunday uzatmalarda f.i.k 50% dank am). 1-rasm. kamchiliklari: f.i.k. nisbatan kichik ((=0.7(0.92); uzatiladigan quvvatning qiymati chegaralangan -50(60 kvt; uzatma to`xtovsiz ishlaganda qizib ketish; rangli materiallarni ishlatilishi. lekin shu yuqorida ko`rsatilgan kamchiliklardan qat’iy nazar bu uzatmalar xalq xo`jaligida ko`p ishlatiladi. xalq xo`jaligida asosan silindrsimon chervyakli uzatmalar …

2 / 16

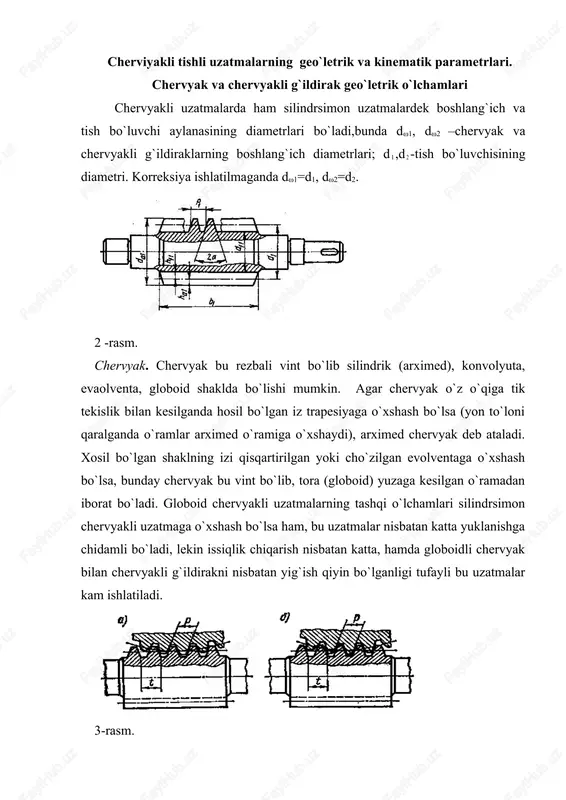

bo`lgan iz trapesiyaga o`xshash bo`lsa (yon to`loni qaralganda o`ramlar arximed o`ramiga o`xshaydi), arximed chervyak deb ataladi. xosil bo`lgan shaklning izi qisqartirilgan yoki cho`zilgan evolventaga o`xshash bo`lsa, bunday chervyak bu vint bo`lib, tora (globoid) yuzaga kesilgan o`ramadan iborat bo`ladi. globoid chervyakli uzatmalarning tashqi o`lchamlari silindrsimon chervyakli uzatmaga o`xshash bo`lsa ham, bu uzatmalar nisbatan katta yuklanishga chidamli bo`ladi, lekin issiqlik chiqarish nisbatan katta, hamda globoidli chervyak bilan chervyakli g`ildirakni nisbatan yig`ish qiyin bo`lganligi tufayli bu uzatmalar kam ishlatiladi. 3-rasm. chervyaklarni bir-biridan ajratish uchun quyidagi shartli belgilar qabul qilingan: za-arximed chervyak: zn-konvolyutali chervyak; zx-evolventali chervyak. 4-rasm. chervyakning asosiy xarakteristikalardan biri, bu uning qadami, ya’ni yonma-yon joylashgan o`rramlarda bir xil nuqtalar orasidagi masofa. ρt=π·m bunda: m=ρt/π-ilashish moduli qiymati standart bo`yicha olinadi. chervyak xam vintga uxshash, bir va ko`p kirimli qilib tayyorlanishi mumkin. kirim soni z1 bilan belgilanadi, qiymatlari z1=1,2,4. z1 qiymati oshishi bmlan tayyorlash texnologiyasi qiynlashadi, chervyakli g`ildirak tishlar soni ortadi, shuningdek gabarit o`lchamlari …

3 / 16

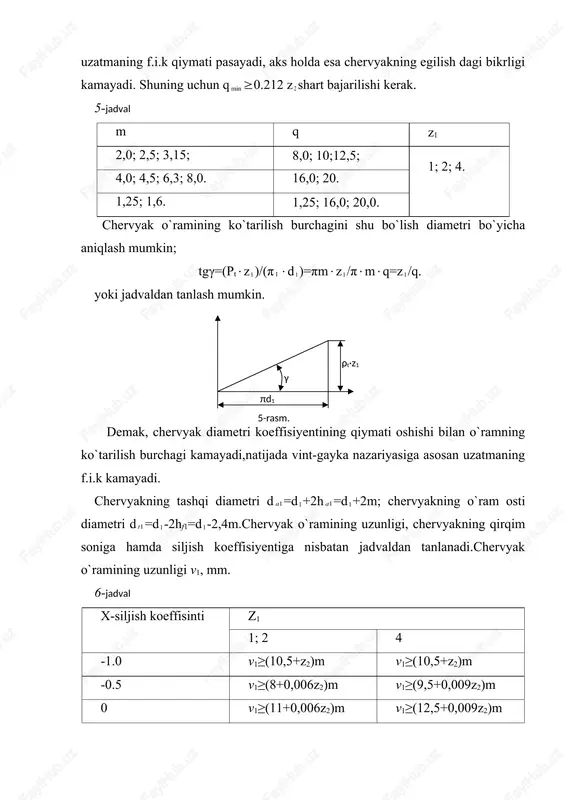

chunki q ning qiymati oshishi bilan uzatmaning f.i.k qiymati pasayadi, aks holda esa chervyakning egilish dagi bikrligi kamayadi. shuning uchun q (0.212 z shart bajarilishi kerak. 5-jadval m q z1 2,0; 2,5; 3,15; 8,0; 10;12,5; 1; 2; 4. 4,0; 4,5; 6,3; 8,0. 16,0; 20. 1,25; 1,6. 1,25; 16,0; 20,0. chervyak o`ramining ko`tarilish burchagini shu bo`lish diametri bo`yicha aniqlash mumkin; tgγ=(pt(z )/(π(d )=πm(z /π(m(q=z /q. yoki jadvaldan tanlash mumkin. demak, chervyak diametri koeffisiyentining qiymati oshishi bilan o`ramning ko`tarilish burchagi kamayadi,natijada vint-gayka nazariyasiga asosan uzatmaning f.i.k kamayadi. chervyakning tashqi diametri d =d +2h =d +2m; chervyakning o`ram osti diametri d =d -2hf1=d -2,4m.chervyak o`ramining uzunligi, chervyakning qirqim soniga hamda siljish koeffisiyentiga nisbatan jadvaldan tanlanadi.chervyak o`ramining uzunligi v1, mm. 6-jadval x-siljish koeffisinti z1 1; 2 4 -1.0 v1≥(10,5+z2)m v1≥(10,5+z2)m -0.5 v1≥(8+0,006z2)m v1≥(9,5+0,009z2)m 0 v1≥(11+0,006z2)m v1≥(12,5+0,009z2)m +0.5 v1≥(11+0,01z2)m v1≥(12,5+0,1z2)m +1.0 v1≥(12+0,1z2)m v1≥(13,0+0,1z2)m ilova: freza yordamida kesilgan cherveyaklar uchun m>11mm bo`lganda v1 qiymati 25mmga, m=10-16mm …

4 / 16

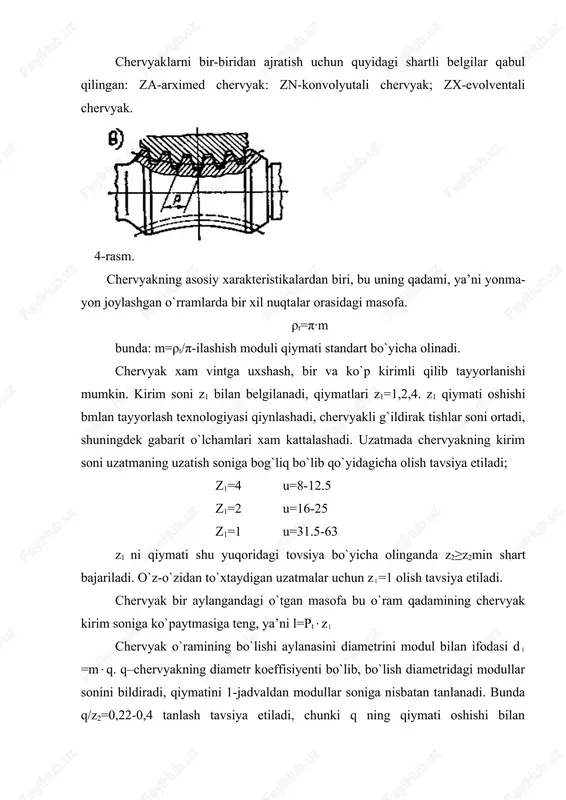

hkamligidan katta. chervyakli g`ildirak egilishga mustahkamligini qiya tishli silindrsimon uzatmalardik hisoblanadi, lekin chervyakli g`ildirak tish asosining ko`ndalang kesimi qiya tishli silindrik g`ildiraklarnikidan farq qiladi. tish kesimining shakli g`ildirak kesimining eni bo`yicha bir xil bo`lmaydi. bundan tashqari, tish asosining to`g`ri chiziq bo`yicha emas, balki yoy bo`yicha joylashgan bo`ladi. shuning uchun chervyak g`ildirak tishlarini mustahkamligi qiya tishli g`ildirak tishlarining mustahkamligidan 20(40% yuqori bo`ladi. chervyakli uzatmalar uchun qabul qilsak, g`ildirak tishlarining xavfli kesimidagi egilishdagi kuchlanishning qiymati quyidagicha aniqlanadi: bu yerda: -g`ildirakdagi aylanma kuch,h; -g`ildirakning eni,mm; -normal kesmning moduli; -yuklanish koeffisiyenti; -tish shaklining koeffisiyenti, qiymati jadvaldan g`ildirak tishlar sonining «keltirilgan» qiymatiga nisbatan tanlanadi: 9-jadval 24 28 30 32 35 37 40 50 60 80 100 1,88 1,80 1,76 1,71 1,64 1,61 1,55 1,45 1,4 1,34 1,3 ruxsat etilgan egilishdagi kuchlanish. hamma xil bronza materiallardan tayyorlangan chervyakli g`ildiraklar uchun embed equation.3 yuklanish koeffisiyenti. chervyakli uzatmada yuklanish koeffisiyenti, bu qo`shimcha dinamik kuchlarni hisobga oluvchi koeffisiyentlar ko`paytmasiga …

5 / 16

qlar, darzlar va boshqa nuqsonlar bo`lmasligi lozim. cherviyakli uzatma elementlarining chekli chetga chiqishlari gost 3675- 81 (st sev 1162-78) da belgilangan. o`qlararo masofaning chetga chiqishi yo`l qo`yilgan qiymatlardan oshmasligi lozim. cherviyakli g`ildirak tishli gardishining enida chiziqli kattalik bilan ifodalanadigan oqlararo burchakning chetga chiqishi yo`l qo`yilganidan oshib ketmasligi lozim. cherviyak va cherviyakli gildrakning radial tepishi yo`l qo`yilganidan oshib ketmasligi lozim. tishlashmadagi garantiyalangan zazor tanlngan tutashma turiga mos bo`lishi kerak. cherviyakli g`ildirakning o`rta tekisligi cherviyakning o`q tekisligiga to`g`ri kelishi lozim. uzatmani yig`ishd cherviyakli g`ildirak o`rta tekisligining cherviyakning o`q tekisligiga to`g`ri kelishi "bo`yoq iziga qarab" tekshiriladi. buning uchun cherviyak o`ramlarining ish sirtiga yupqa qilib bo`yoq surtiladi va bu bo`yoqning g`ildirak tishlariga o`tishi kuzatiladi. g`ildirakni qo`zg`almas val o`qiga nisbatan yoki val bilan birga siljitib kondak dog`i g`ildirak tishi o`rtasida joylashadigan bo`lishiga erishiladi. kontak dog`ini o`lchami va yo`l qo`yilgan chetga chiqishi quyidagicha: aniqlik darajasi……………………. 6; 7; 8; 9 jami kontakt dog`ining nisbiy o`lchamlari, %: tishning …
