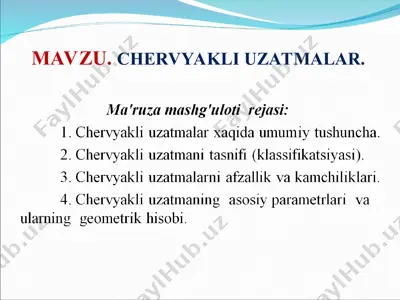

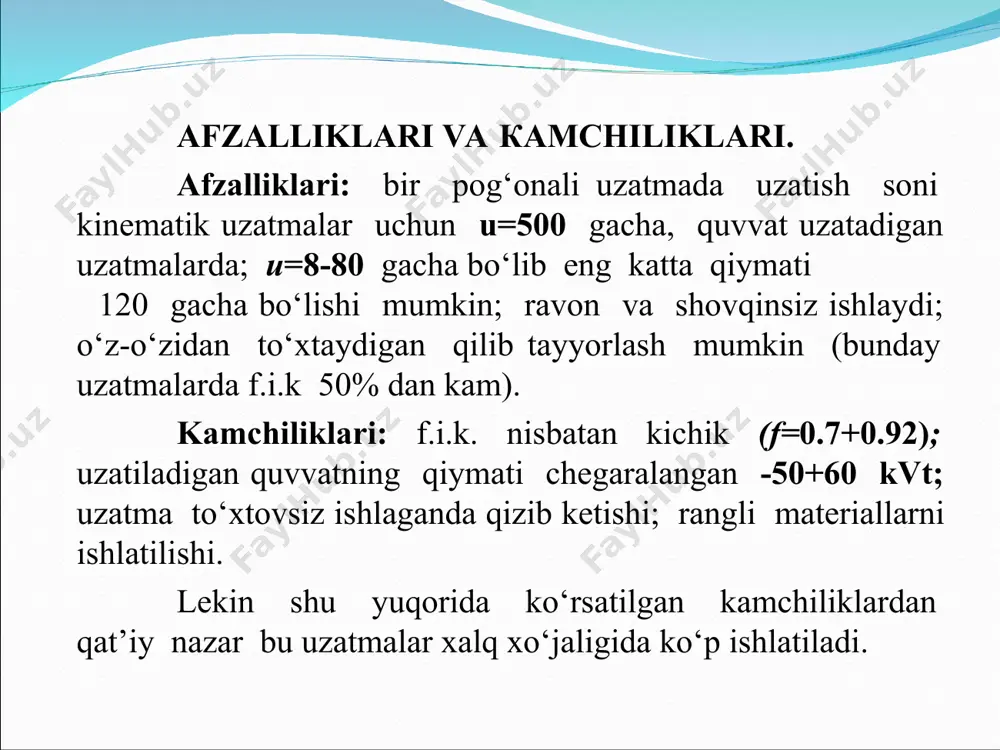

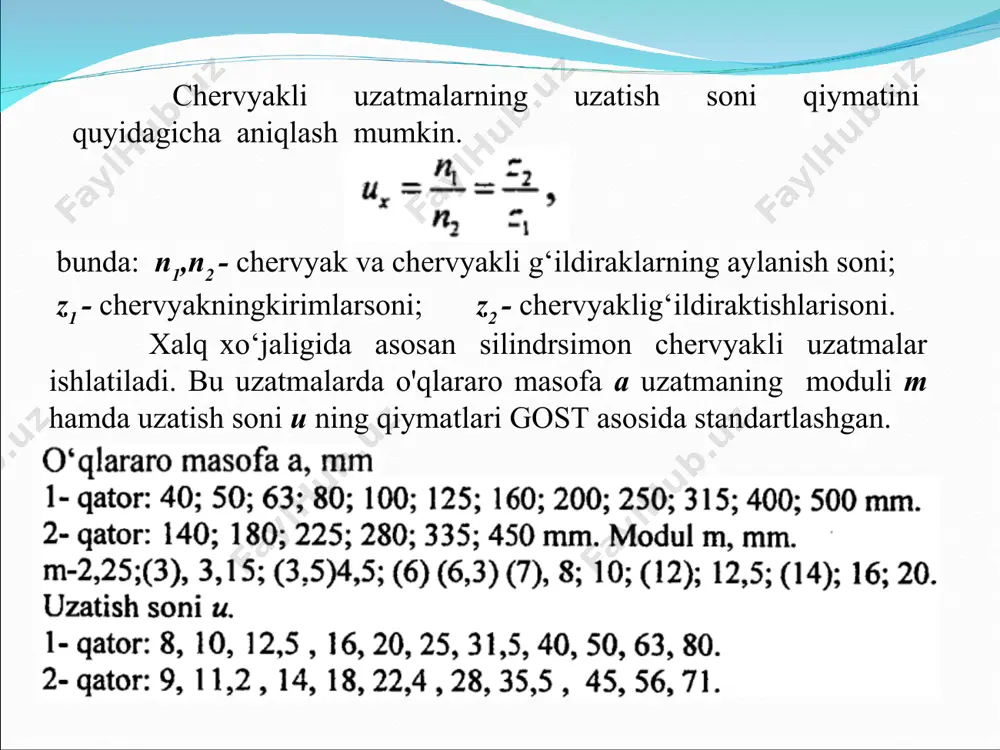

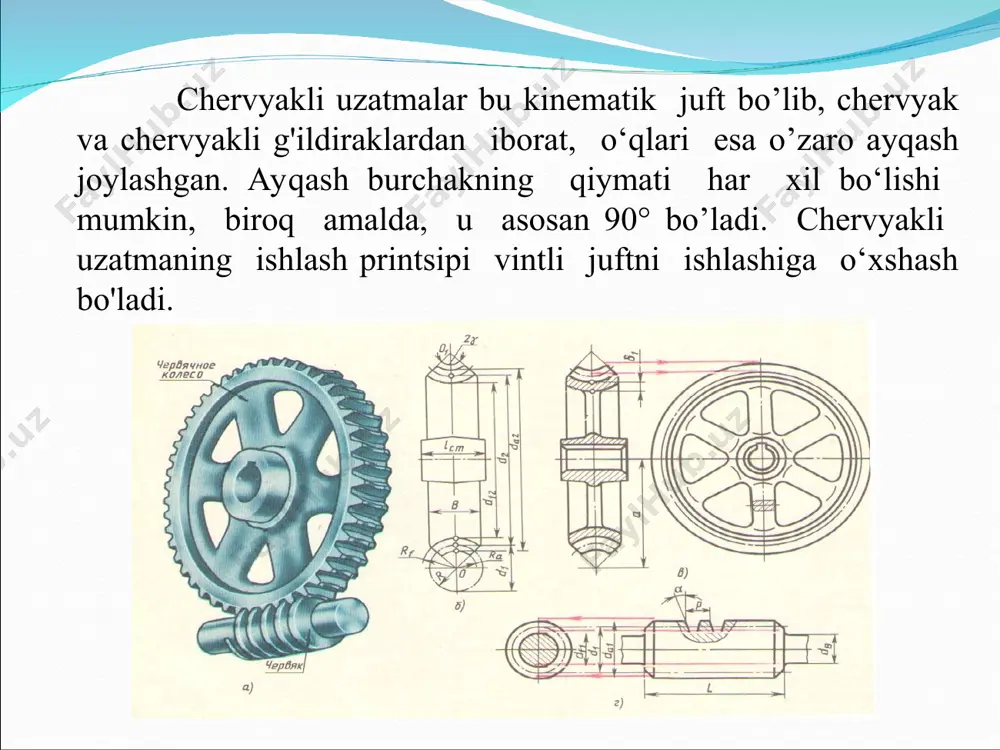

слайд 1 mavzu. chervyakli uzatmalar. chervyakli uzatmalar bu kinematik juft bo’lib, chervyak va chervyakli g'ildiraklardan iborat, o‘qlari esa o’zaro ayqash joylashgan. ayqash burchakning qiymati har xil bo‘lishi mumkin, biroq amalda, u asosan 90° bo’ladi. chervyakli uzatmaning ishlash printsipi vintli juftni ishlashiga o‘xshash bo'ladi. afzalliklari va кamchiliklari. afzalliklari: bir pog‘onali uzatmada uzatish soni kinematik uzatmalar uchun u=500 gacha, quvvat uzatadigan uzatmalarda; u=8-80 gacha bo‘lib eng katta qiymati 120 gacha bo‘lishi mumkin; ravon va shovqinsiz ishlaydi; o‘z-o‘zidan to‘xtaydigan qilib tayyorlash mumkin (bunday uzatmalarda f.i.k 50% dan kam). kamchiliklari: f.i.k. nisbatan kichik (f=0.7+0.92); uzatiladigan quvvatning qiymati chegaralangan -50+60 kvt; uzatma to‘xtovsiz ishlaganda qizib ketishi; rangli materiallarni ishlatilishi. lekin shu yuqorida ko‘rsatilgan kamchiliklardan qat’iy nazar bu uzatmalar xalq xo‘jaligida ko‘p ishlatiladi. bunda: n1,n2 - chervyak va chervyakli g‘ildiraklarning aylanish soni; z1 - chervyakningkirimlarsoni; z2 - chervyaklig‘ildiraktishlarisoni. chervyakli uzatmalarning uzatish soni qiymatini quyidagicha aniqlash mumkin. xalq xo‘jaligida asosan silindrsimon chervyakli uzatmalar ishlatiladi. bu uzatmalarda o'qlararo …

2 / 10

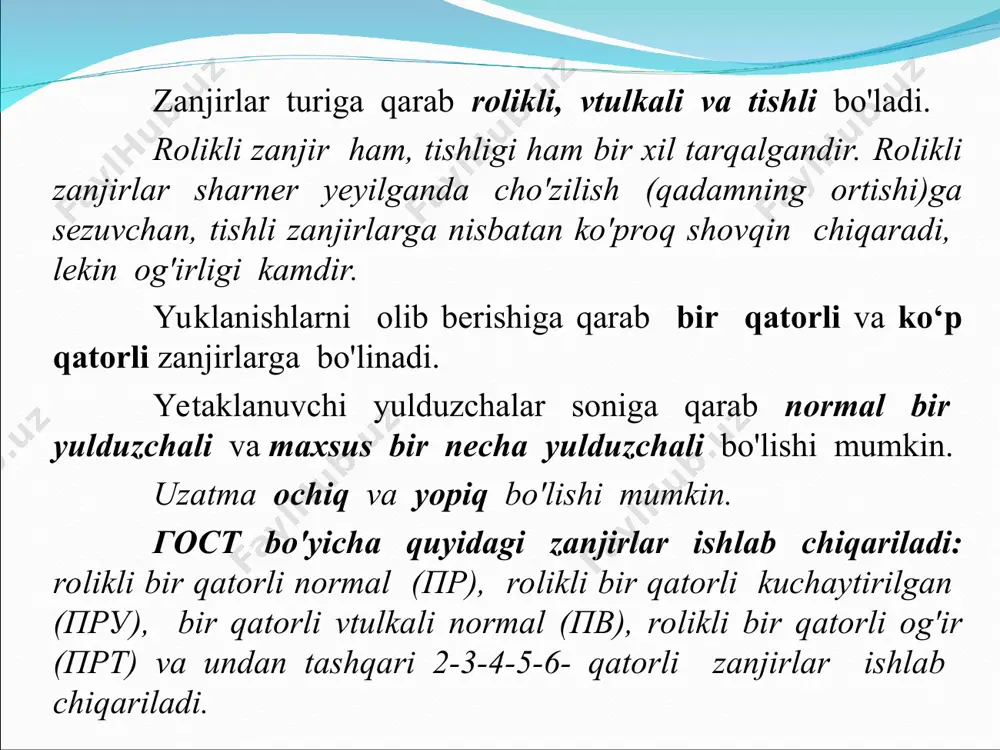

kuchaytirilgan (пру), bir qatorli vtulkali normal (пв), rolikli bir qatorli og'ir (прт) va undan tashqari 2-3-4-5-6- qatorli zanjirlar ishlab chiqariladi. chervyak bu rezbali vint bo’lib silindrik (arximed), konvolyuta, evaolventa, globoid shaklda bo’lishi mumkin. agar chervyak o‘z o‘qiga tik tekislik bilan kesilganda hosil bo‘lgan iz trapetsiyaga o‘xshash bo‘lsa (en tomoni qaralganda o'ramlar arximed o'ramiga o‘xshaydi), arximed chervyak deb ataldi. hosil bo’lgan shaklning izi qisqartirilgan yoki cho‘zilgan evolventaga o‘xshash bo‘lsa, bunday chervyak konvolyutali chervyak deyiladi. globoidli chervyak bu vint ko'rinishida bo‘lib, tor (globoid) yuzaga kesilgan o‘ramadan iborat boiadi. globoid chervyakli uzatmalarning tashqi o‘lchamlari silindrtsimon chervyakli uzatmaga o‘xshash bo‘lsa ham, bu uzatmalar nisbatan katta yuklanishga chidamli bo‘ladi, lekin issiqlik chiqarish nisbatan katta, hamda globoidli chervyak bilan chervyakli g‘ildirakni nisbatan yig‘ish qiyin boiganligi tufayli bu uzatm alar kam ishlatiladi. * chervyaklami bir-biridan ajratish uchun quyidagi shartli belgilar qabul qilingan: za-arximed chervyak; zn-konvolyutali chervyak; zx- evolventali chervyak. chervyak ham vintga o‘xshab bir kirimli va k …

3 / 10

4 / 10

5 / 10
