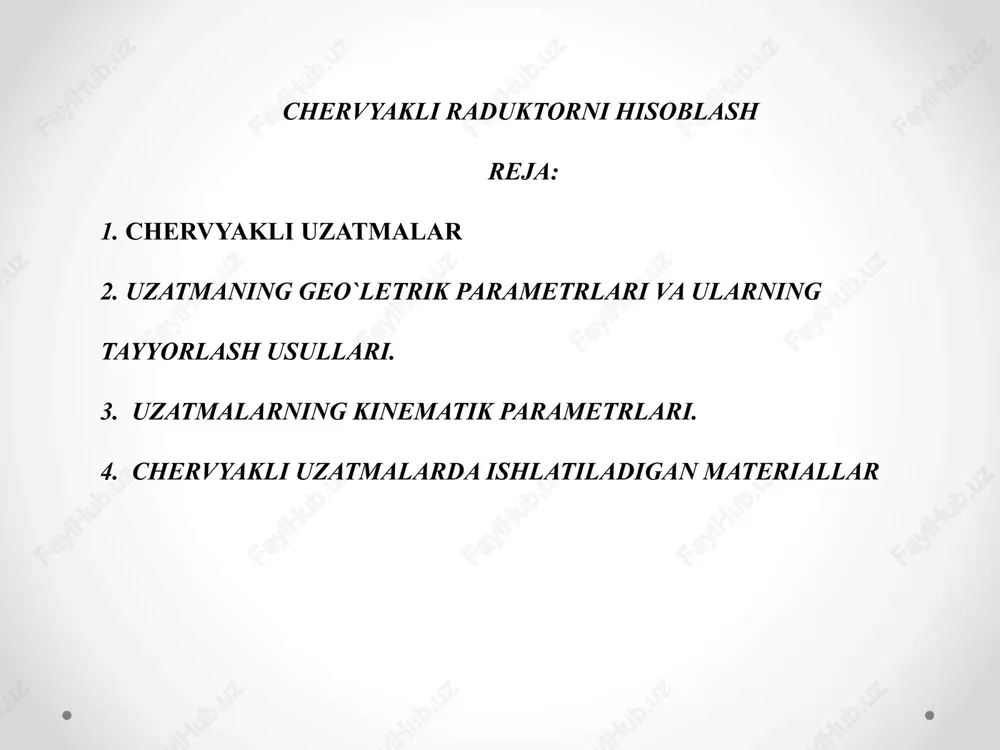

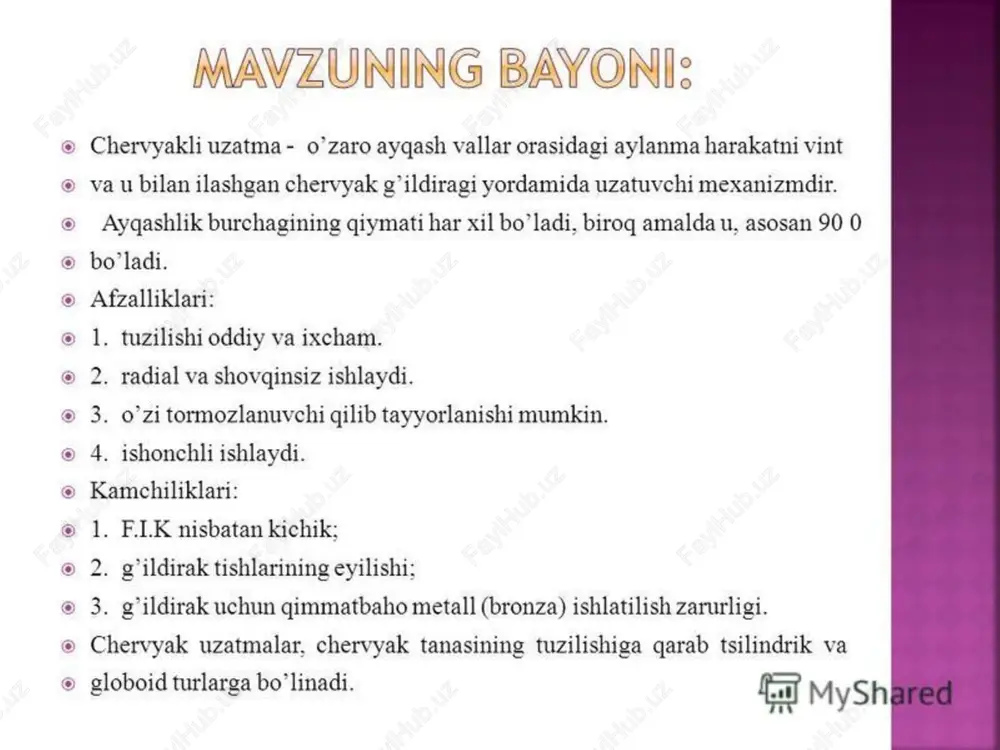

prezentatsiya powerpoint chervyakli raduktorni hisoblash reja: 1. chervyakli uzatmalar 2. uzatmaning geo`letrik parametrlari va ularning tayyorlash usullari. 3. uzatmalarning kinematik parametrlari. 4. chervyakli uzatmalarda ishlatiladigan materiallar cherviyakli tishli uzatmalar cherviyakli tishli uzatmalar turlari, ishlatilish sohalari, afzallik va kamchiliklari chervyakli uzatmalar bu kinematik juft bo`lib, chervyak va chervyakli g`ildiraklardan iborat, o`qlari esa o`zaro ayqash holda joylashgan bo`ladi. ayqash burchakning qiymati har xil bo`lishi mumkin, biroq amalda, u asosan 90 . chervyakli uzatmaning ishlash prinsipi vintli juftni ishlashiga o`xshash bo`ladi. afzalliklari: bir pog`onali uzatmada uzatish sonidan kam uzatmalar uchun u=500 gacha, quvvat uzatadigan uzatmalarda; u=8-80 gacha bo`lib eng katta qiymati 120 gacha bo`lishi mumkin; rovon va shovkinsiz ishlaydi; o`z-o`zidan to`xtaydigan qilib tayyorlash mumkin (bunday uzatmalarda f.i.k 50% dank am). kamchiliklari: f.i.k. nisbatan kichik (=0.70.92); uzatiladigan quvvatning qiymati chegaralangan -5060 kvt; uzatma to`xtovsiz ishlaganda qizib ketish; rangli materiallarni ishlatilishi. lekin shu yuqorida ko`rsatilgan kamchiliklardan qat’iy nazar bu uzatmalar xalq xo`jaligida ko`p ishlatiladi. cherviyakli …

2 / 20

lgan shaklning izi qisqartirilgan yoki cho`zilgan evolventaga o`xshash bo`lsa, bunday chervyak bu vint bo`lib, tora (globoid) yuzaga kesilgan o`ramadan iborat bo`ladi. globoid chervyakli uzatmalarning tashqi o`lchamlari silindrsimon chervyakli uzatmaga o`xshash bo`lsa ham, bu uzatmalar nisbatan katta yuklanishga chidamli bo`ladi, lekin issiqlik chiqarish nisbatan katta, hamda globoidli chervyak bilan chervyakli g`ildirakni nisbatan yig`ish qiyin bo`lganligi tufayli bu uzatmalar kam ishlatiladi. chervyaklarni bir-biridan ajratish uchun quyidagi shartli belgilar qabul qilingan: za-arximed chervyak: zn-konvolyutali chervyak; zx-evolventali chervyak. chervyakning asosiy xarakteristikalardan biri, bu uning qadami, ya’ni yonma-yon joylashgan o`rramlarda bir xil nuqtalar orasidagi masofa. ρt=π·m bunda: m=ρt/π-ilashish moduli qiymati standart bo`yicha olinadi. chervyak xam vintga uxshash, bir va ko`p kirimli qilib tayyorlanishi mumkin. kirim soni z1 bilan belgilanadi, qiymatlari z1=1,2,4. z1 qiymati oshishi bmlan tayyorlash texnologiyasi qiynlashadi, chervyakli g`ildirak tishlar soni ortadi, shuningdek gabarit o`lchamlari xam kattalashadi. uzatmada chervyakning kirim soni uzatmaning uzatish soniga bog`liq bo`lib qo`yidagicha olish tavsiya etiladi; z1=4 u=8-12.5 z1=2 u=16-25 …

3 / 20

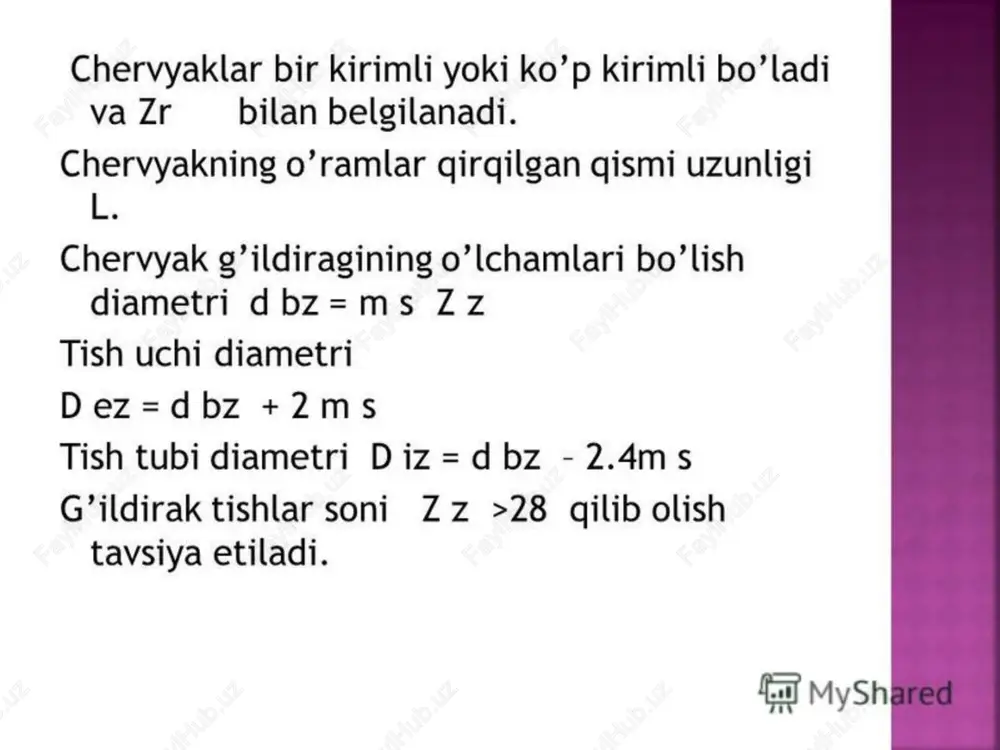

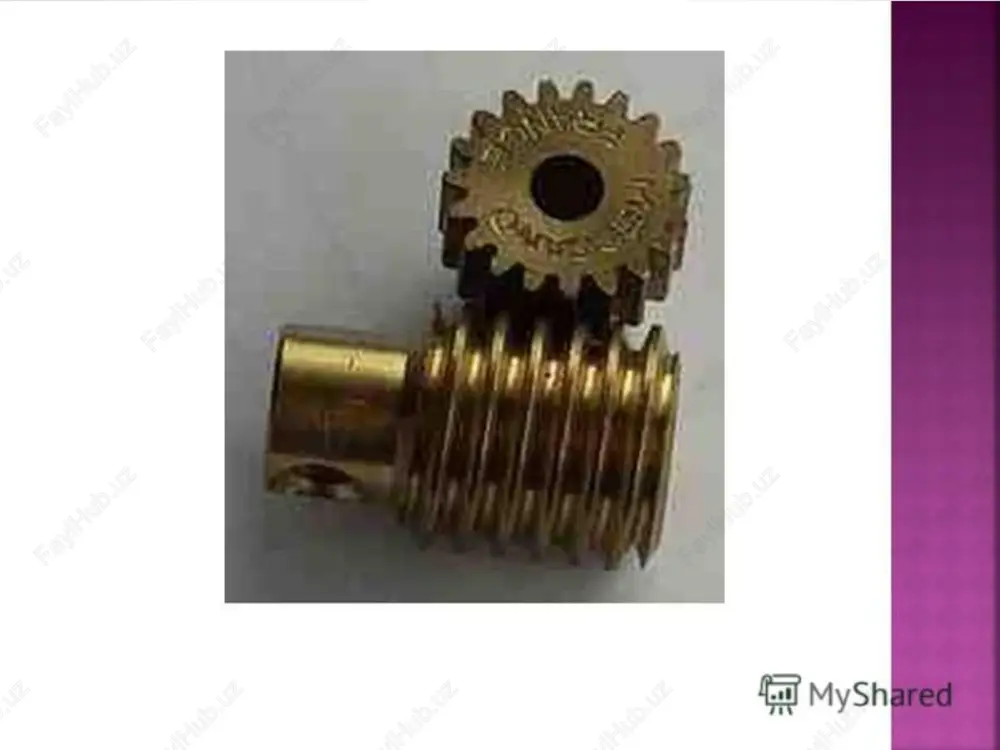

hart bajarilishi kerak. chervyakli g`ildirakni asosiy geo`letrik o`lchamlaridan biri tish bo`luvchi aylanasining diametri d2=mz2 bunda; z2-chervyakli g`ildirak tishlar soni. quvvat uzatadigan uzatmalar uchun z2min=26-28. asosan z2=32-63 olinadi, lekin z2<80 bo`lishi kerak z2 ni qiymati oshishi bilan chervyakli g`ildirak diametri kattalashadi, tayanchlar o`rtasidagi masofa oshadi, bu esa chervyakni deformasiyasini oshirish mumkin. g`ildirak tishlarini balandligi oyoqchasini va kallagini balandligi ha2=m; hf2=1,2m. cherviyakli tishli uzatmalarga ta’sir qiluvchi kuchlar, kontak va egilish kuchlanishlar ilashishda hosil bo`lgan kuchlar. ilashayotgan chervyak va chervyakli g`ildirakning ilashish chizig`ida aylanma, markaziga intiluvchi hamda bo`ylama kuchlar hosil bo`ladi. bunda chervyakdagi aylana kuch miqdori jihatidan g`ildirakdagi o`q bo`ylab yo`nalgan kuchga teng bo`lib, quyidagi ifodadan aniqlanadi. f =f =2t /d h g`ildirakdagi aylana kuch esa chervyakdagi o`q bo`ylab yo`nalgan kuchga teng. f =f =2t /d h cherviyakli tishli uzatmalarga qo`yiladigan texnik talablar. cherviyakli uzatmalarni remont qilish va yig`ishga nisbatan qo`yiladigan texnik talablar uzatmaning aniqlik darajasi anioqlikning barcha normalariga mos bo`lishi, shuningdek tutashma …

4 / 20

lashmadagi garantiyalangan zazor tanlngan tutashma turiga mos bo`lishi kerak. cherviyakli g`ildirakning o`rta tekisligi cherviyakning o`q tekisligiga to`g`ri kelishi lozim. uzatmani yig`ishd cherviyakli g`ildirak o`rta tekisligining cherviyakning o`q tekisligiga to`g`ri kelishi "bo`yoq iziga qarab" tekshiriladi. buning uchun cherviyak o`ramlarining ish sirtiga yupqa qilib bo`yoq surtiladi va bu bo`yoqning g`ildirak tishlariga o`tishi kuzatiladi. g`ildirakni qo`zg`almas val o`qiga nisbatan yoki val bilan birga siljitib kondak dog`i g`ildirak tishi o`rtasida joylashadigan bo`lishiga erishiladi. kontak dog`ini o`lchami va yo`l qo`yilgan chetga chiqishi quyidagicha: aniqlik darajasi……………………. 6; 7; 8; 9 jami kontakt dog`ining nisbiy o`lchamlari, %: tishning balandligi bo`yicha - 65 60 foyfalanilgan adabiyotlar: 1. shoobidov sh.a. mashina detallari. texnika oily o`quv yurtlari uchun darslik. toshkent: “o`zbekiston ensiklopediyasi”, 2014. -444 b. 2. kurganbekov m.m., moydinov a. mashina detallari: o`quv qo`llanma. i va ii qismlar. -toshkent: “o`zbekiston ensiklopediyasi”, 2014. -384 b. 3. sh.a. shoobidov mashina detallari. o'quv qo'llanma. toshkent 2004-120 b. 4.sh.a.shoobidov, s.u.musaev. «yuritmalar», tasmali va zanjirli …

5 / 20
