bir pog’onali chervyakli reduktorli yuritmani hisoblash va loyihalash bir pog’onali chervyakli reduktorli yuritmani hisoblash va loyihalash chervyakli reduktor orqali vintli konyerga harakat olib borilsin (1.1-rasm) berilgan: konvyerni harakatlantirish uchun ketadigan quvvat : 1.1-rasm. chervyakli reduktor vintli konyer 1 - elektrodvigatel; 2 - mufta; 3 - chervyak; 4 – chervyakli gildirak; 5 - mufta; 6 – konverning bosh ustuni; 7 - – konverningning to’kish joyi; 8 – аg’darish patrubkasi; а - elektrodvigatel vаli 1- reduktor vаli; в - коnveyer vаli 2- reduktor vаli; konveyer valini aylanish soni burchak tezligi: reduktor uzoq vaqt ishlashga mo’ljallangan, ish ikki smenada, val dumalash podshipniklariga o’rnatilgan. elektrodvigatel tanlash va kinematic hisob. oldindan chervyakli reduktorning fik qabul qilamiz . elektrodivigatelning talab qiladigan quvvati : (ilovadagi 5-jadval) dan elektrodivigatel tanlanadi 3 fazali yopiq seriyali 4a tipidagi 4a 112s4y3 markali dvigatel , sinxron aylanishlar soni 1500 ayl/min., va sirpanish koeffitsienti 3,0 % nominal aylanish soni burchak tezligi ilovadagi 6-jadvaldan …

2 / 17

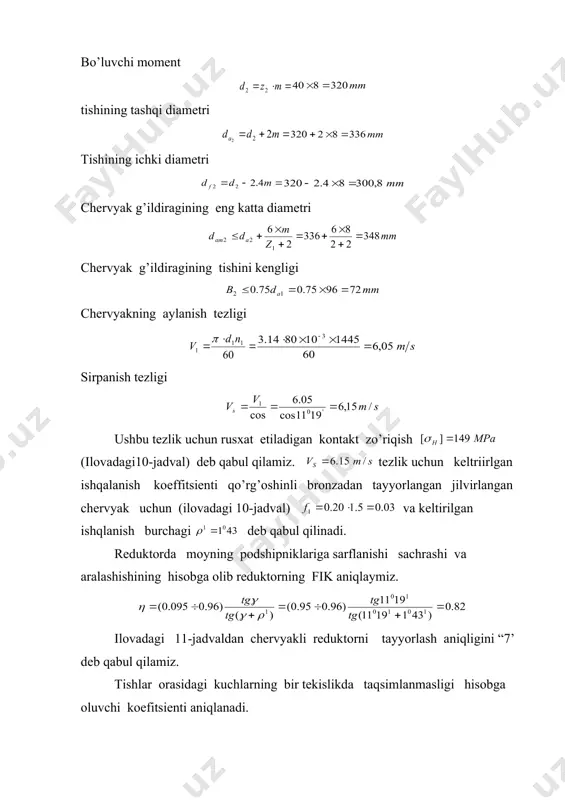

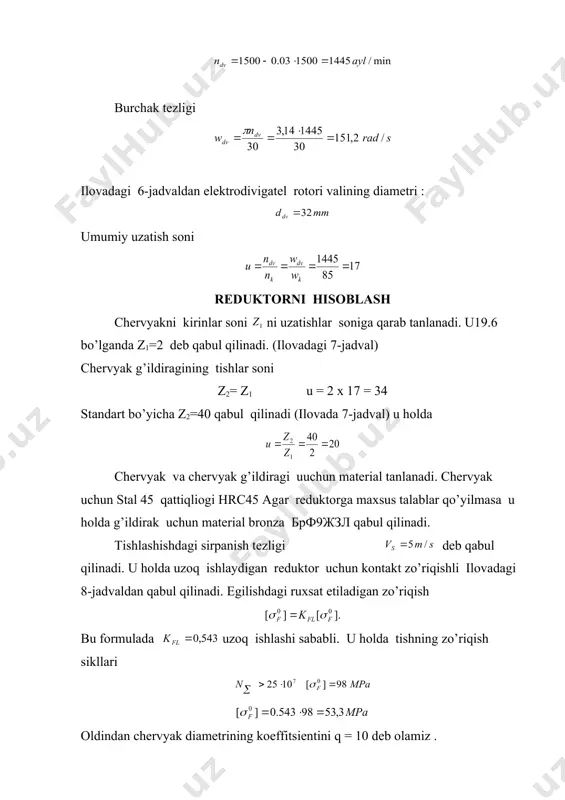

olamiz . chervyak g’ildiragining validagi burovchi moment embed equation.3 oldindan zo’riqish koeffitsientini k=1.2 deb olamiz kontakt chidamlilik shartidan foydalangan holda o’qlar orasidagi masofani aniqlaymiz.: embed equation.3 embed equation.3 =185 mm modul embed equation.3 гост2144-76 (ilovadagi 7-jadval) bo’yicha modul va chervyak diametric koeffitsienti qabul qilinadi m=8mm va q=10 standart m va q bo’yicha o’qlar orasidagi masofa aniqlashtiriladi: embed equation.3 chervyakning asosiy o’lchamlari : bo’luvchi diameti embed equation.3 tashqi diametric embed equation.3 ichki diametri embed equation.3 vint o’rami kesilgan qismi (jilvirlangan) embed equation.3 deb qabul qilinadi. chervyak o’ramining ko’tarilish burchagi (ilovadagi 10-jadval). kirimlar soni va q=10 bo’lganda deb qabul qilinadi. chervyak g’ildiragining asosiy o’lchamlari : bo’luvchi moment embed equation.3 tishining tashqi diametri embed equation.3 tishining ichki diametri embed equation.3 chervyak g’ildiragining eng katta diametri chervyak g’ildiragining tishini kengligi chervyakning aylanish tezligi embed equation.3 sirpanish tezligi ushbu tezlik uchun rusxat etiladigan kontakt zo’riqish (ilovadagi10-jadval) deb qabul qilamiz. tezlik uchun keltriirlgan ishqalanish koeffitsienti qo’rg’oshinli …

3 / 17

shi tekshirib ko’riladi: hisob to’g’ri olib borilgan chunki hisob bo’yicha chiqqan kontakt zo’riqishi ruxsat etilgan kontakt zo’riiqishidan 12.2 % kichik umuman olganda 15% gacha ruxsat etiladi. chervyak g’ildiragining tishini egilishidagi mustahkamlikka hisoblanadi. ekvivalent tishlar tish shakl koeffitsienti deb qabul qilinadi. (ilovadagi13-jadval) formula bo’yicha egilishdagi zo’riqish bu qiymat ruxasat etilgan egilishdagi zo’riqishdan kichik 2. reduktor vallarining hisoblash va konstruktiv o’lchamlarini topish vallarning ko’ndalang qismidagi burovchi momentini aniqlash yetaklanuvchi val (chervyak g’ildiragining vali) yetaklovchi (chervyak vali) da chervyak o’ramlari val bilan birga tayyorlangan yetaklovchi valning diametri aniqlanadi. bu valni elektrodivigatel vali bilan birlashtirish uchun deb qabul qilinadi. podshipnik o’rnatiladigan bo’yin diametri chervyakning kesilgan qismi diametri chervyakning kesilgan qismi uzunligi chevyak podshipniklari orasidagi masofa chervyak valining chiqib turgan qismining o’rtasi bilan podshionik orasidagi masofa f=90 mm yetaklanuvchi val (2.1- rasm) valning chiqib turgan qismining diametri =48 mm deb qabul qilinadi. 2.1- rasm chervyak podshipnik turadigan bo’yin diametri chervyak g’ildirai o’rnatiladigan qismining diametri chervyak …

4 / 17

qo’yib chiqish kerak keyin vertikal o’q chiziqlari o’tkaziladi shu tartibda chervyak va chervyak g’ildiragini ikki ko’rinishida chiziladi. chervyak podshipniklarining o’rni aniqlanadi. shu tartibda chervyak g’ildiragining podshipniklar o’rni ko’rsatiladi. chervyak va chervyak g’ildiragi o’zaro tishlashganda o’qiy kuchi paydo bo’ladi, shuning uchun podshipnik tanlanganda chervyak uchun o’rta seriyali sharikli podshipnik chervyak g’ildiragi uchun yengil seriyali rolikli konussimon podshipnik olinadi. podshipning belgisi va markazi d d b t c e mm 46309 7211 45 55 100 100 25 51 25 23 61.4 65 0.68 0.41 5. podshipning chidamliligini tekshirish tishlashishda hosil bo’ladigan kuchlar (5.1-rasm) chervyak g’ildiragida ta’sir qiluvchi aylanma kuch o’z navbatida chervyakka ta’sir qiluvchi o’qiy kuchga teng bo’ladi: chervyakka ta’sir qiluvchi aylanma kuch o’z navbatida chervyak g’ildiragiga ta’sir qiluvchi o’qiy kuchga teng: chervyak g’ildiragiga va chervyakka ta’sir qiluvchi radial kuch chervyakka maxsus talab qo’yilmagani uchun o’ramlar yo’nalishi o’ng tomonga bo’ladi. kuchlar yo’nalishi (5.1-rasm) ko’rsatilgan o’qiy kuchlar “2” va “4” raqamlar bilan belgilanadi. …

5 / 17

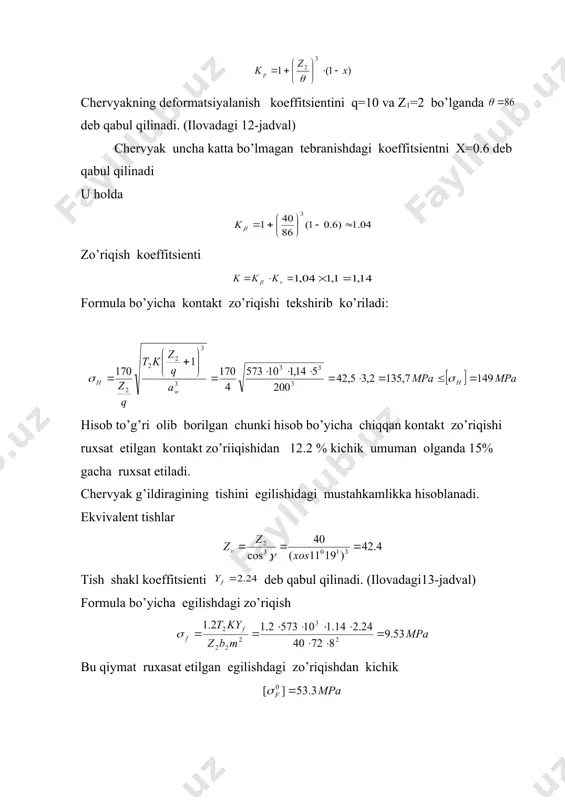

chiqamiz. nisbat bu holda ekvivalent kuchni topganda o’qiy luchni hisobga olamiz bunda x=0.41 va y=0.87 (14-jadval) hisobiy ishlash chidamliligini mln.ayl soni bo’yicha aniqlaymiz.: soat bo’yicha bunda : n=1445 ayl/min chervyakni aylanishlar soni yetaklanuvchi val tayanch orasidagi masofa (aniqrog’i, r3 var4 reaksiya kuchlari orasidagi masofa). chap tayanchda tashqi o’qiy kuch fa2 buni “4” raqam bilan belgilaymiz, o’qiu kuchni topish vaqtida uni “2” deb belgilaymiz.u holda xz tekisligi bo’yicha yz tekisligi bo’yicha: tekshirish qo’shma reaksiyalar konussimon podshipnikka ta’sir qiluvchi radila kuchlar yig’indisi : 7211 podshipnik uchun o’qiy kuch ta’sirini hisobga oladigam koeffitsient e =0.41 bu holatda podshipniklarga ta’sir qiluvchi o’qiy kuchlar u holda o’ng podshipnik uchun (raqam ”3”) nisbat shuning uchun ekvivalent kuchni aniqlash vaqtida o’qiy kuchni hisobga olmaymiz ekvivalent kuch : yetaklanuvchi val uchun tayanch sifatida 7211 podshipnik tanlanadi. podshipnikning ishlash muddatini topish uchun chap tayanchni (“4” raqami ) tanlaymmiz, chunki bu tayanchda ekvivalent kuch ko’p. chap tayanchdagi podshipnikda bo’lgani uchun …
