1 / 28

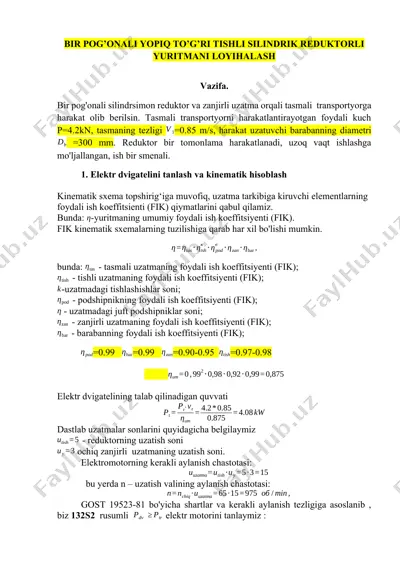

bir pog’onali yopiq to’g’ri tishli silindrik reduktorli yuritmani loyihalash vazifa. bir pog'onali silindrsimon reduktor va zanjirli uzatma orqali tasmali transportyorga harakat olib berilsin. tasmali transportyorni harakatlantirayotgan foydali kuch p=4.2kn, tasmaning tezligi =0.85 m/s, harakat uzatuvchi barabanning diametri =300 mm. reduktor bir tomonlama harakatlanadi, uzoq vaqt ishlashga mo'ljallangan, ish bir smenali. 1. elektr dvigatelini tanlash va kinematik hisoblash kinematik sxema topshirig‘iga muvofiq, uzatma tarkibiga kiruvchi elementlarning foydali ish koeffitsienti (fik) qiymatlarini qabul qilamiz. bunda: -yuritmaning umumiy foydali ish koeffitsiyenti (fik). fik kinematik sxemalarning tuzilishiga qarab har xil bo'lishi mumkin. bunda: - tasmali uzatmaning foydali ish koeffitsiyenti (fik); - tishli uzatmaning foydali ish koeffitsiyenti (fik); -uzatmadagi tishlashishlar soni; - podshipnikning foydali ish koeffitsiyenti (fik); - uzatmadagi juft podshipniklar soni; - zanjirli uzatmaning foydali ish koeffitsiyenti (fik); - barabanning foydali ish koeffitsiyenti (fik); =0.99 =0.99 =0.90-0.95 =0.97-0.98 elektr dvigatelining talab qilinadigan quvvati dastlab uzatmalar sonlarini quyidagicha belgilaymiz - reduktorning uzatish soni ochiq zanjirli …

2 / 28

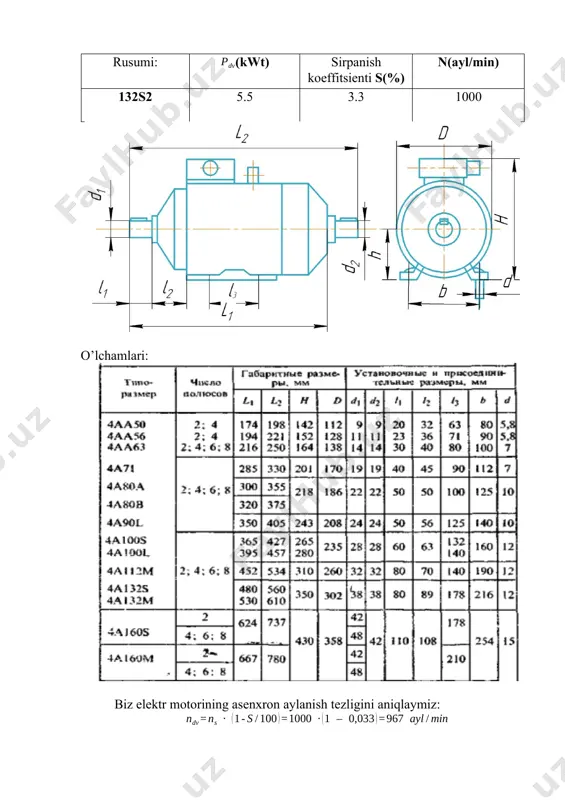

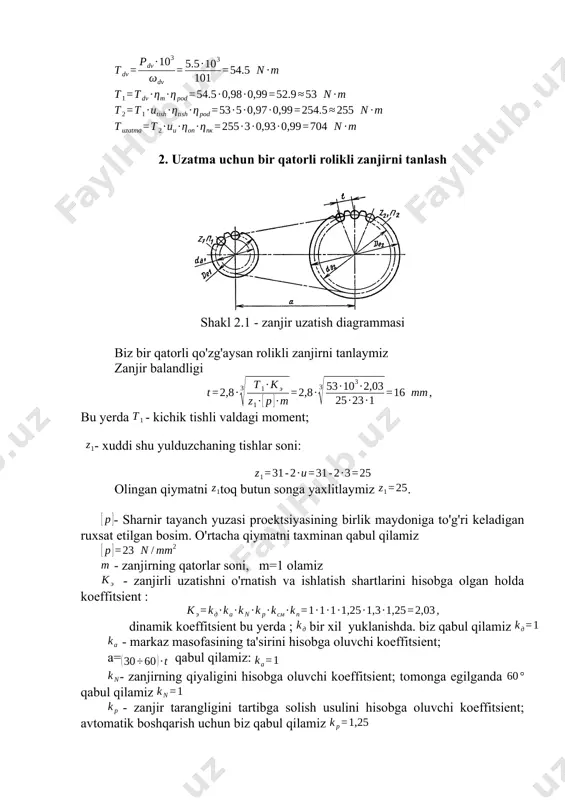

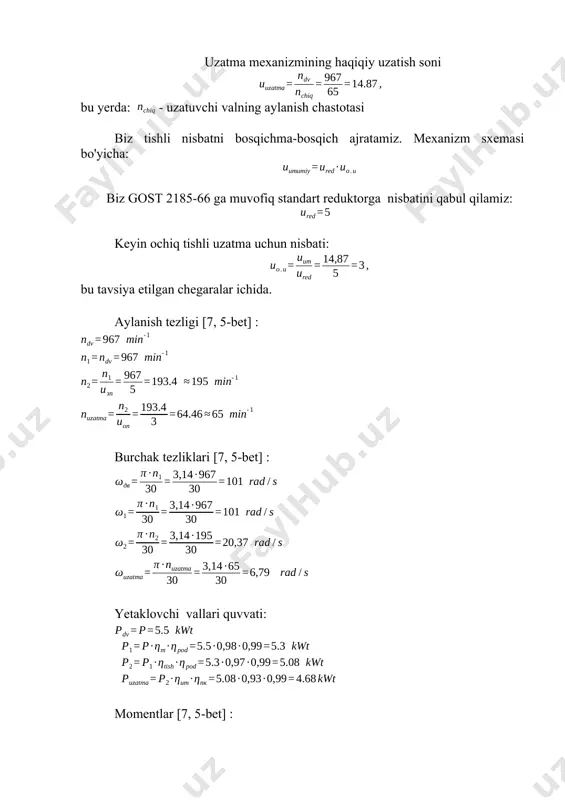

-bet] : burchak tezliklari [7, 5-bet] : yetaklovchi vallari quvvati: momentlar [7, 5-bet] : 2. uzatma uchun bir qatorli rolikli zanjirni tanlash shakl 2.1 - zanjir uzatish diagrammasi biz bir qatorli qo'zg'aysan rolikli zanjirni tanlaymiz zanjir balandligi bu yerda - kichik tishli valdagi moment; - xuddi shu yulduzchaning tishlar soni: olingan qiymatni toq butun songa yaxlitlaymiz . - sharnir tayanch yuzasi proektsiyasining birlik maydoniga to'g'ri keladigan ruxsat etilgan bosim. o'rtacha qiymatni taxminan qabul qilamiz - zanjirning qatorlar soni, m=1 olamiz - zanjirli uzatishni o'rnatish va ishlatish shartlarini hisobga olgan holda koeffitsient : dinamik koeffitsient bu yerda ; bir xil yuklanishda. biz qabul qilamiz - markaz masofasining ta'sirini hisobga oluvchi koeffitsient; a= qabul qilamiz: - zanjirning qiyaligini hisobga oluvchi koeffitsient; tomonga egilganda qabul qilamiz - zanjir tarangligini tartibga solish usulini hisobga oluvchi koeffitsient; avtomatik boshqarish uchun biz qabul qilamiz - zanjirni moylash usulini hisobga olgan holda koeffitsient, biz qabul qilamiz - …

3 / 28

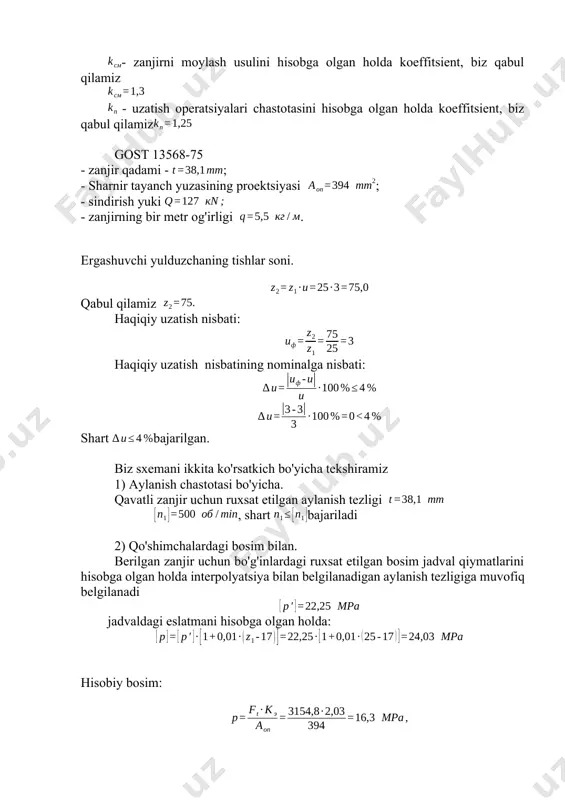

ofasi standart zanjir qadami zanjir bo'g'inlari soni markaz masofasi qadamlardagi hisoblash uchun qabul qilamiz ; - umumiy tishlar soni: - tuzatish olingan qiymatni juft butun songa yaxlitlaymiz va qabul qilamiz markaziy masofaning qiymatini aniqlaymiz zanjirning erkin cho'kib ketishiga imkon berish uchun biz markaziy masofani 0,4% ga qisqartirish imkoniyatini ta'minlaymiz, ya'ni. da [7, 149-bet]. tishli tishli aylanalarning diametri [7, 148-bet]: tishlilarning tashqi doiralarining diametrlari [7, 148-bet]: zanjir rolikining diametri bu yerda , biz olamiz = 22,23 mm zanjirga ta'sir qiluvchi kuchlar - aylana: - markazdan qochma: bir metr zanjirning massasi - zanjirning tushishidan: bu yerda gorizontal joylashgan zanjir uchun zanjirning joylashishini hisobga olgan koeffitsientdir . - vallarga konstruksiya yuki: hisobiy mustahkamlik zaxira koeffitsienti tekshiramiz bu yerda ruxsat etilgan hisobiy mustahkamlik zaxira koeffitsienti , kichikroq tishli 1 = 195 rpm aylanish tezligida qiymat jadval qiymatlarini hisobga olgan holda interpolyatsiya bilan aniqlanadi hisobiy mustahkamlik zaxira koeffitsienti. shart bajarilgan. 3 . yopiq silindrik uzatmani …

4 / 28

un qattiqligi yaxshilandi - reduktor uchun: ; - g'ildirak uchun - hisobiy mustahkamlik zaxira koeffitsienti : bu yerda [7, jadval. 3.9, 44-bet]; (zarb va shtamplash uchun). keyin: 3.2. asosiy geometrik parametrlarni hisoblash 3.1-rasm silindrik tishli uzatmaning geometrik parametrlari markazdan markazga uzatish masofasi yordamchi koeffitsient bu yerda to’g’ri tishli uzatmalar uchun - past tezlikda reduktor validagi moment; - tojning kengligi bo'ylab yukning notekis taqsimlanishini hisobga olgan holda koeffitsientni qabul qilamiz - g'ildirak toji kengligi koeffitsienti, biz qabul qilamiz - ruxsat etilgan kontakt kuchlanish. biz gost 2185-66 bo'yicha qabul qilamiz . biz oddiy modulni aniqlaymiz bo'yicha qabul qilamiz . biz birinchi navbatda vites va g'ildirakning tishlari sonini qabul qilamiz va aniqlaymiz: qabul qilamiz qabul qilamiz . haqiqiy tishli uzatma nisbati haqiqiy tishli uzatma nisbatining nominalga nisbati: shart bajarilgan. markaziy masofani tekshirish: tishli va g'ildiraklarning qadam diametrlari [7, p. 37]: tishlarning tashqi diametri : tish tubidan o’tgan diametri [7, p. 45] g'ildirak kengligi: …

5 / 28

ontakt bosimidan haqiqiy kontakt bosimining ruxsat etilganidan og'ishi: shartni qanoatlantiradi, chunki kontakt kuchlanishining haddan tashqari yuklanishi 5% gacha, kam yuk esa 10% gacha ruxsat etiladi. 3.5 . g'ildirak tishlarini egilish kuchlanish bilan mustahkamligini tekshirish egilish kuchlanishlari uchun mustahkamlik sharti: yuk koeffitsienti bu yerda : bu yerda tish uzunligi bo'ylab yukning notekis taqsimlanishini hisobga oluvchi koeffitsient: - yukning dinamik ta'sirini hisobga olgan: - k koeffitsienti, tishli va g'ildirak tishlarining shaklini hisobga olgan holda va tishlarning ekvivalent soniga qarab: shunday qilib: , . t- ishning egilish burchagini hisobga oladigan koeffitsienti : - tishlar orasidagi yukning taqsimlanishini hisobga oluvchi koeffitsient: oxirgi qoplama koeffitsienti qabul qilamiz: keling, zaifroq qoplamnni aniqlaymiz: uzatmaning kamroq mustahkam bo‘lgan bog‘lami — tishli g‘ildirak, chunki uning uchun ko‘rsatilgan nisbat kichikroq bo‘ldi. shu asosda, tishlarning egilishdagi charchoqqa qarshilikni tekshirish hisob-kitobini tishli g‘ildirak uchun amalga oshiramiz. g'ildirak tishining mustahkamligini tekshirish: quvvat sharti bajariladi. 4 . vallarni dastlabki hisoblash biz ruxsat etilgan kuchlanishlarni …
