1 / 15

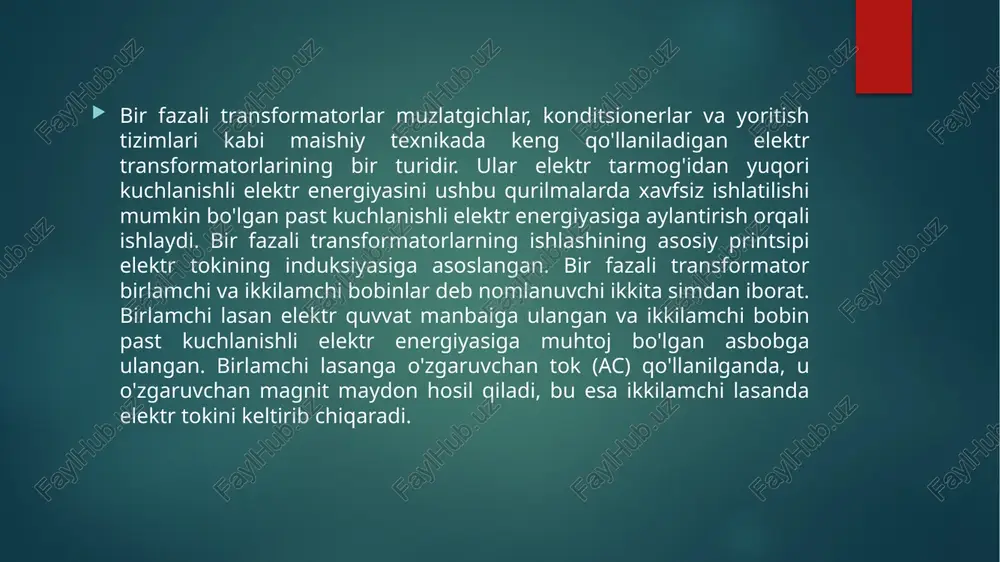

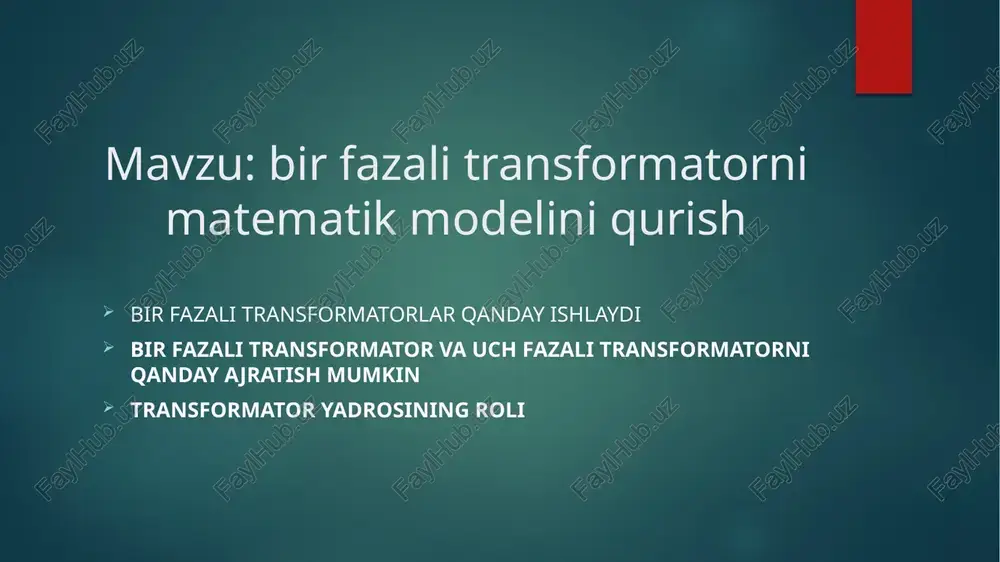

mavzu: bir fazali transformatorni matematik modelini qurish mavzu: bir fazali transformatorni matematik modelini qurish bir fazali transformatorlar qanday ishlaydi bir fazali transformator va uch fazali transformatorni qanday ajratish mumkin transformator yadrosining roli bir fazali transformatorlar muzlatgichlar, konditsionerlar va yoritish tizimlari kabi maishiy texnikada keng qo'llaniladigan elektr transformatorlarining bir turidir. ular elektr tarmog'idan yuqori kuchlanishli elektr energiyasini ushbu qurilmalarda xavfsiz ishlatilishi mumkin bo'lgan past kuchlanishli elektr energiyasiga aylantirish orqali ishlaydi. bir fazali transformatorlarning ishlashining asosiy printsipi elektr tokining induksiyasiga asoslangan. bir fazali transformator birlamchi va ikkilamchi bobinlar deb nomlanuvchi ikkita simdan iborat. birlamchi lasan elektr quvvat manbaiga ulangan va ikkilamchi bobin past kuchlanishli elektr energiyasiga muhtoj bo'lgan asbobga ulangan. birlamchi lasanga o'zgaruvchan tok (ac) qo'llanilganda, u o'zgaruvchan magnit maydon hosil qiladi, bu esa ikkilamchi lasanda elektr tokini keltirib chiqaradi. ikkilamchi lasanda induktsiya qilingan kuchlanish miqdori birlamchi va ikkilamchi bobinlardagi burilishlar soniga, shuningdek, o'zgaruvchan tokning chastotasiga bog'liq. bir fazali transformatorlar, shuningdek, laminatlangan …

2 / 15

li quvvat manbai hisoblanadi. shu bilan birga, bitta fazali transformatorning yadrosida faqat bitta sariq bor, u faqat bitta fazali elektr ta'minotini ikkilamchi tomonga o'zgartirishi mumkin. yirik podstansiyalarda va elektr stantsiyalarida uch fazali transformatorni hosil qilish uchun uch fazali transformator ham ishlatiladi, bu" birlashtirilgan uch fazali transformator". odatda, uch fazali elektr ta'minoti elektr tarmoqlarini uzatish va sanoatda qo'llaniladi, shuning uchun uch fazali transformator ishlatiladi. bir fazali transformator, odatda, maishiy texnika kabi bir fazali elektr ta'minotining fuqarolik ehtiyojida ishlatiladi, uning quvvati nisbatan kichik. transformator yadrosining roli keng tarqalgan ishlatiladigan transformator yadrolari odatda silikon po'lat plitalardan yasalgan bo'lib, silikon po'lat (tarkibiga kremniy deyiladi) po'latdir, uning tarkibidagi kremniy miqdori 0,8 ~ 4,8% ni tashkil qiladi. o'zi kuchli magnit o'tkazuvchanlikka ega bo'lgan magnit materialdir, elektrlashtirilgan spiralda u katta magnit induktsiya intensivligini keltirib chiqarishi mumkin, shunda transformator hajmini kamaytirish mumkin. haqiqiy transformator har doim o'zgaruvchan tok holatida ishlaydi va quvvat yo'qotilishi nafaqat spiralning qarshiligida, balki o'zgaruvchan …

3 / 15

uk oqimining oshishi bilan ikkilamchi tomondagi kuchlanish juda kamayadi; ◆kapasitiv yuk uchun, cosph2>0, sinph2<0, agar |rᶄ cosph2|<| xᶄ sinph2|,keyin ∆u<0, yuk oqimi i2 ortishi bilan ikkilamchi tomonda kuchlanish bo'lishi mumkinligini ko'rsatadi ko‘tarilishi mumkin. transformatorning ikkilamchi terminal kuchlanishiga sig'imli yukni qo'llash: (1) reaktiv quvvatni kompensatsiya qiling, quvvat omilini yaxshilang va chiziq yo'qotilishini kamaytiring (2) og'ir zavod yuki va elektr tarmog'idagi kuchlanishning pasayishi muammosini hal qilish uchun zavodning elektr tarmog'idagi kuchlanishini oshiring 5.7.2 transformatorlarning samaradorlik xususiyatlari. xulosa: avtotransformatorning quvvati ikki qismdan iborat: (1) u2nil2 elektromagnit quvvati: bu o'rash aa va umumiy o'rash boltasi orasidagi elektromagnit birikma orqali yukga uzatiladigan quvvat; (2) u2ni1n o'tkazgich quvvati: bu umumiy o'rash boltasi orqali to'g'ridan-to'g'ri yukga uzatiladigan elektr quvvati. ➢elektromagnit sig'im< nominal quvvati kichik o'lchamli, kam temir va mis iste'moli, yuqori samaradorlik ➢kichik nisbat umumiy qismning oqimi ikkilamchi yon ko'rsatkichdan kichikroq bo'shliq aniq emas, iqtisodiyot qisqaradi ➢to'g'ridan-to'g'ri elektr aloqasi mavjud, ichki izolyatsiyani va ortiqcha kuchlanishdan himoya qilishni …

4 / 15

peg image11.jpeg image12.png image13.jpeg image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
