1 / 14

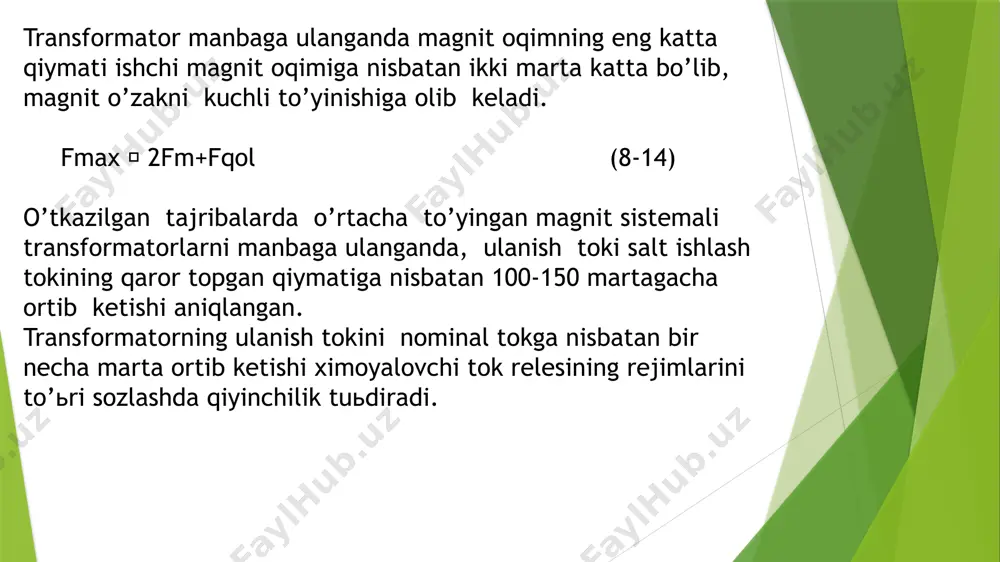

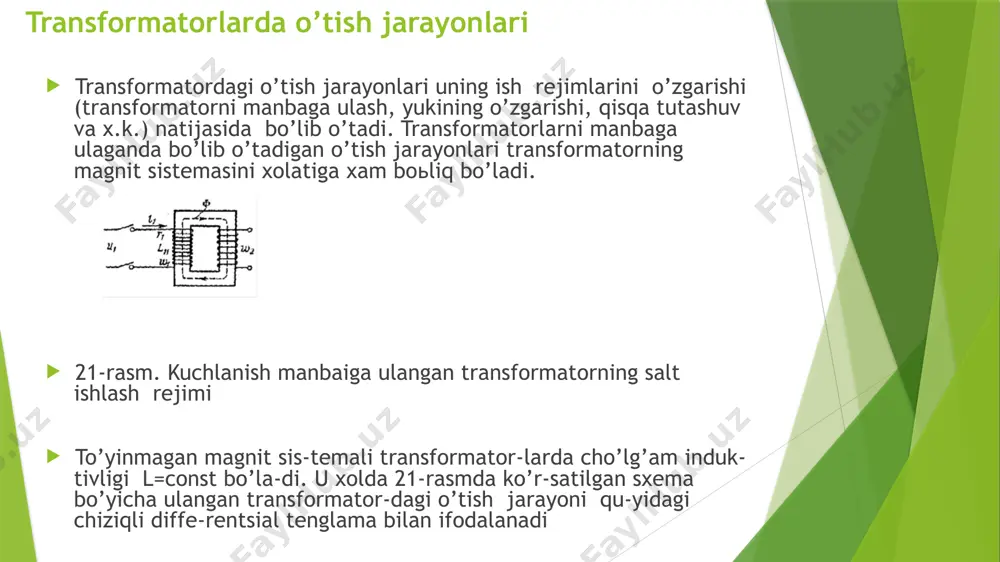

maxsus ttansformatorlar turlari. aftotransfofmatorlar. o`lchov transformatorlari . payvantlash trasfomatorlari maxsus ttansformatorlar turlari. aftotransfofmatorlar. o`lchov transformatorlari . payvantlash trasfomatorlari reja transformatorlarda o’tish jarayonlari. abtotransformatorlar o`lchov transformatorlar transformatorlarda o’tish jarayonlari transformatordagi o’tish jarayonlari uning ish rejimlarini o’zgarishi (transformatorni manbaga ulash, yukining o’zgarishi, qisqa tutashuv va x.k.) natijasida bo’lib o’tadi. transformatorlarni manbaga ulaganda bo’lib o’tadigan o’tish jarayonlari transformatorning magnit sistemasini xolatiga xam boьliq bo’ladi. 21-rasm. kuchlanish manbaiga ulangan transformatorning salt ishlash rejimi to’yinmagan magnit sis-temali transformator-larda cho’lg’am induk-tivligi l=const bo’la-di. u xolda 21-rasmda ko’r-satilgan sxema bo’yicha ulangan transformator-dagi o’tish jarayoni qu-yidagi chiziqli diffe-rentsial tenglama bilan ifodalanadi transformator manbaga ulanganda magnit oqimning eng katta qiymati ishchi magnit oqimiga nisbatan ikki marta katta bo’lib, magnit o’zakni kuchli to’yinishiga olib keladi. fmax  2fm+fqol (8-14) o’tkazilgan tajribalarda o’rtacha to’yingan magnit sistemali transformatorlarni manbaga ulanganda, ulanish toki salt ishlash tokining qaror topgan qiymatiga nisbatan 100-150 martagacha ortib ketishi aniqlangan. transformatorning ulanish tokini nominal tokga nisbatan bir necha …

2 / 14

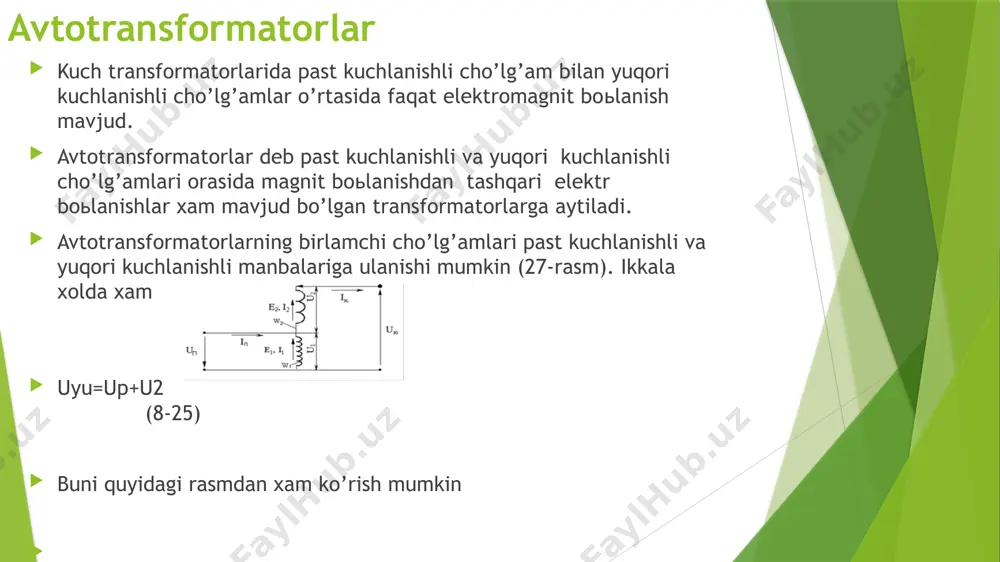

nishi mumkin (27-rasm). ikkala xolda xam uyu=up+u2 (8-25) buni quyidagi rasmdan xam ko’rish mumkin 27-rasm. bir fazali avtotransformatorning sxemasi to’grilagich qurilmalari uchun transformatorlar to‘g‘rilagich qurilmalari uchun qo‘llaniladigan trans-formatorlarning o‘ziga xos bir qator xususiyatlari bo‘lib ularni loyixalashda xisobga olish shart. transformatorni faza chulg‘amlari ulangan to‘g‘rilagich qurilmaning ventillari navbatma-navbat ochilganligi sababli, bu transformatorlar doim nosimmetrik rejimda ishlaydi. katta quvvatli to‘g‘rilagich qurilmalarida qo‘llaniladigan transformatorlarning chulg‘am-lari olti fazali qilib tayyorlanadi. ventilli o‘zgartirgich qurilmalariga qo‘llaniladigan transformatorlarning ikkilamchi chulg‘amiga tokni bir tomonga o‘tkazuvchi ventillar ulanadi. bunday yuklamalarga ulangan transformatorning ishida o‘ziga xos xususiyatlari paydo bo‘ladi. transformatorda tarmoqga ulanadigan va ventil chulg‘amlari bo‘ladi, to‘g‘rilagich qurilmalarida qo‘llaniladigan transformatorlarning ikkinchi chulg‘amlari quyidagi ko‘rinishda ulanishi mumkin: 1. bir fazali nol nuqtali 2. 3 fazali nol nuqtali 3. 3 fazali ko‘prikli 4. 6 fazali 60 ga burilgan kuchlanish olishga yordam beradigan to‘g‘rilangan kuchlanishning pulpsatsiyasini va birlamchi chulg‘amdagi tokning garmonikalarini kamaytirish maqsadida ikkilamchi chulg‘amning fazalar sonini ko‘paytirish maqsadga muvofiq bo‘ladi. to‘g‘rilagich qurilmalarining …

3 / 14

foydalaniladi. bu trans-formatorni vektor diagrammalari va almashtirish sxemalarini tuzish, ularni ish tavsiflarini taxlil qilish maqsadlarida ikkinchi va uchinchi chulg‘amlarini birinchi chulg‘amga keltiriladi. 28-rasm. uch chulg‘amli transformatorning soddalashtirilgan almashtirish sxemasi uch chulg‘amli transformatorlarning vektor diagrammasini almashtirish sxemasiga asosan ikki chulg‘amli transformatorning vektor diagrammasiga o‘xshash qurish mumkin. davlat standarti uch chulg‘amli kuch transformatorlarini quyidagi quvvat nisbatlarida tayyorlashni tavsiya qiladi: 1. 100% 100% 100% 2. 100% 100% 67% 3. 100% 67% 100% 4. 100% 67% 67% uch chulg‘amli transformatorlarning qisqa tutashuv kuchlanishlari eng katta quvvatli chulg‘amini nominal tokiga mos keluvchi toklariga nisbatan xisoblanadi. payvandlash transformatorlari payvandalash transformatorlari bir fazali pasaytiruvchi transformatorga o‘xshash bo‘lib, ikkilamchi chulg‘aminnig kuchlanishi u2=6070vni tashkil qiladi, bu kuchlanish payvandlash elektrodlari orasida elektr yoyining to‘liq yonishini taominlaydi. payvandlash transformatori nominal yuklamagacha yuklanganda ikkilamchi chulg‘amining kuchlanishi 30v gacha kamayishi mumkin. payvandlash transformatori uchun qisqa tutashuv rejimi normal rejim bo‘lib xisoblanadi, shuning uchun bu transformatorning tashqi tavsifi keskin pasayuvchi xarakterga ega. payvandlash transformatorining …

4 / 14

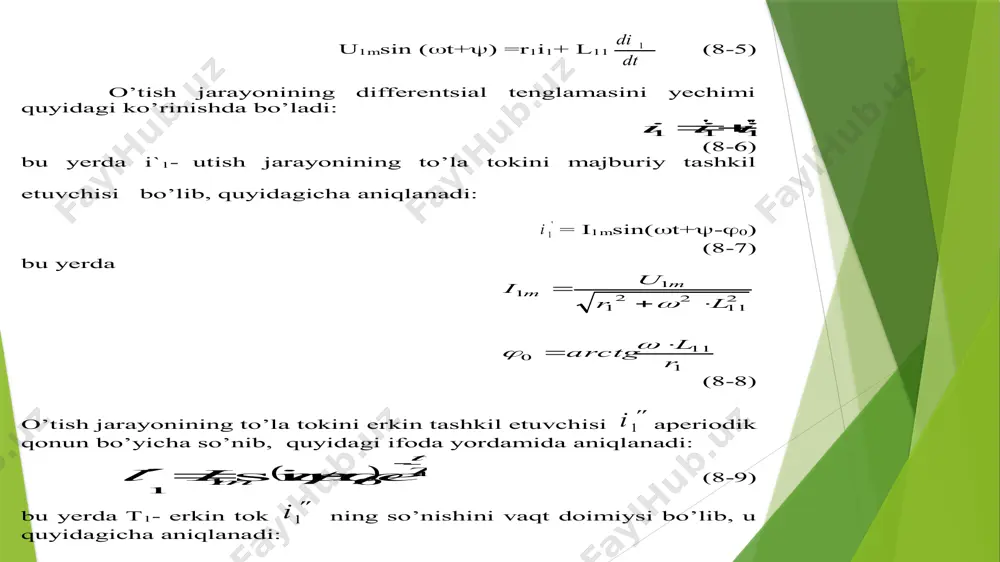

llaniladi. nazorat uchun savollar. 1. nosimetrik rejimlar deb nimaga aytiladi va u transformator ishlashiga kanday taxsir kursatadi? 2. transformatorlarda utish jaraenlari kanday buladi? 3. tusatdan ruy beradigan kiska tutashuvlar transformatorga kan- day taxsir kursatadi? 4. nosimmetrik rejimlarni urganishda kaysi usullar kullaniladi? 5. tugri va teskari ketma-ketlik toklari kanday transformatsiyala- nadi? 6. transformatorlardagi utish toklari kanday tashkil etuvchilardan iborat? 7. avtotransformatorlarni transformatorlardan asosiy farki nimadan iborat? etiboringiz uchun raxmat image1.png image2.emf image3.png image4.emf image5.png image6.emf image7.png u 1m sin (t+) =r 1 i 1 + l 11 dt di 1 (8-5) o’tish jarayonining differentsial tenglamasini yechimi quyidagi ko’rinishda bo’ladi: '' 1 ' 11 iii (8-6) bu yerda i` 1 - utish jarayonining to’la tokini majburiy tashkil etuvchisi bo’lib, quyidagicha aniqlanadi: ' 1 i = i 1m sin(t+- 0 ) (8-7) bu yerda 1 11 0 2 11 2 2 1 1 1 r l arctg lr u i m m  …

5 / 14

zanjirga (isteomolchilarga) cho’lg’amlar orasidagi elektrik boьlanish orqali oqib o’tadi. avtotransformatorlarni tayyorlash uchun sarflanadigan elektrotexnik materiallar va avtotransformatorning o’lchamlari ichki quvvatga asosan aniqlanadi, shuning uchun s i <s t avtotransformatorlardan foydalanish s i =s t bo’lgan kuch transformatorlarga nisbatan foydali. o’tkazilgan amaliy tajribalar va xisoblashlar transformatsiyalash koeffitsienti birga yaqin bo’lgan avtotrans -formatorlarni qo’llash afzalligini ko’rsatdi. k 12 = 2 1 w w k 13 = 3 1 w w . /docprops/thumbnail.jpeg
