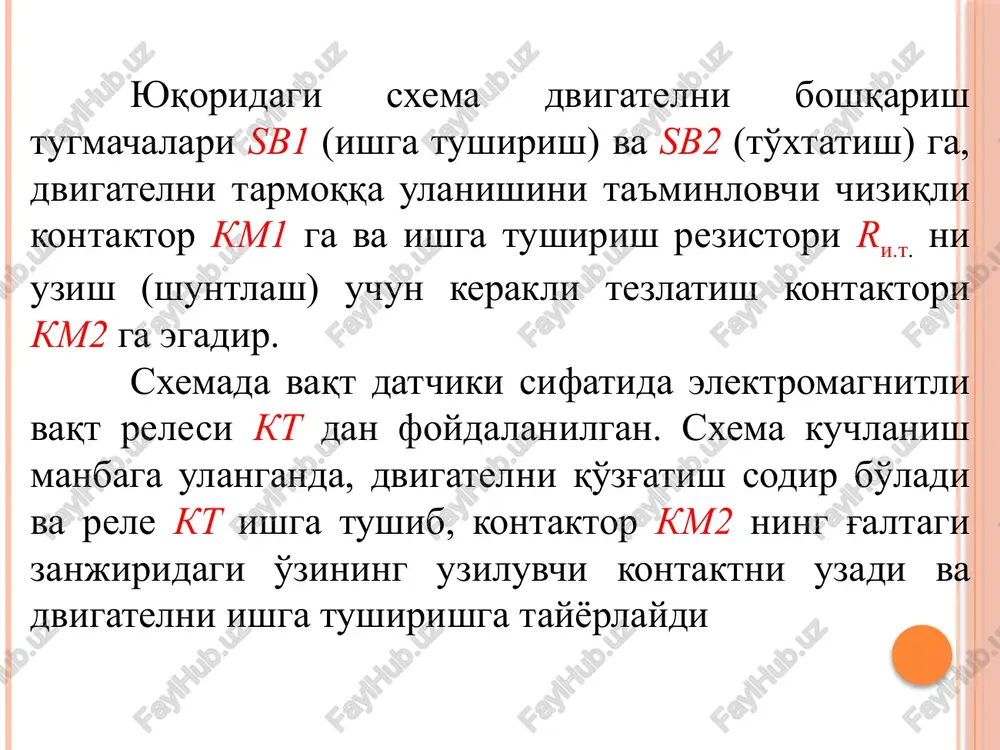

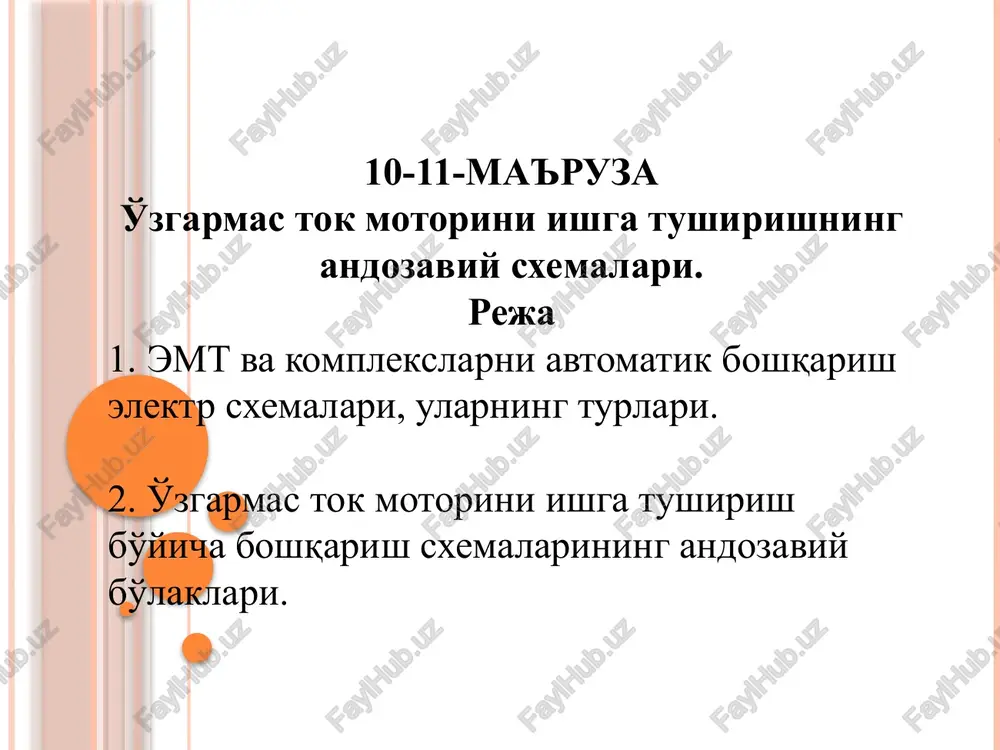

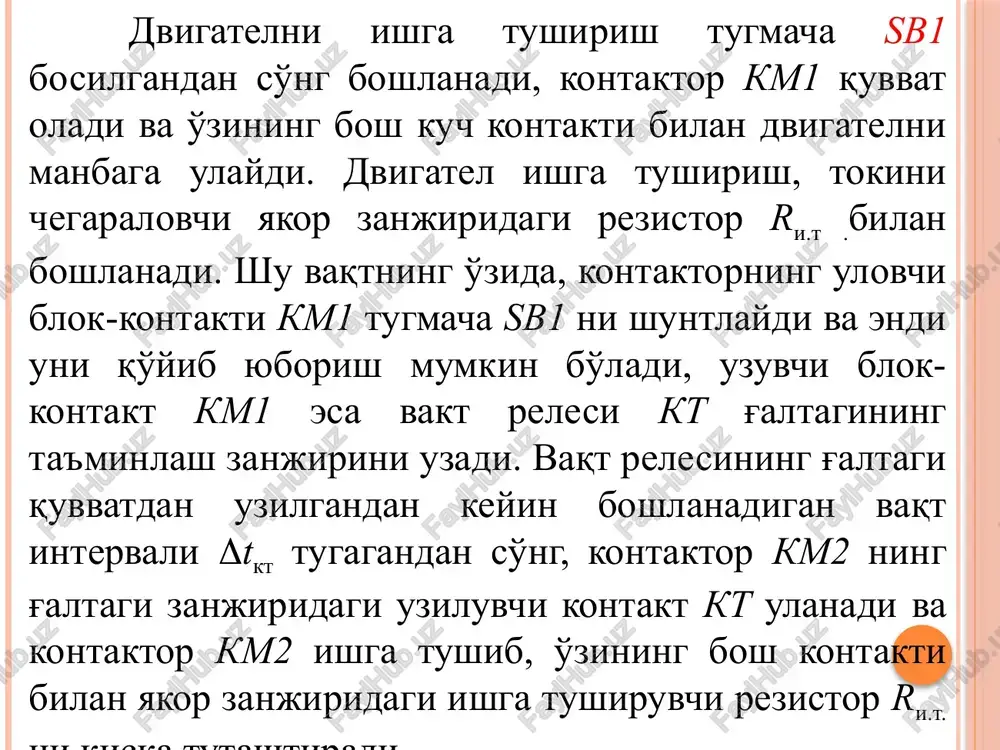

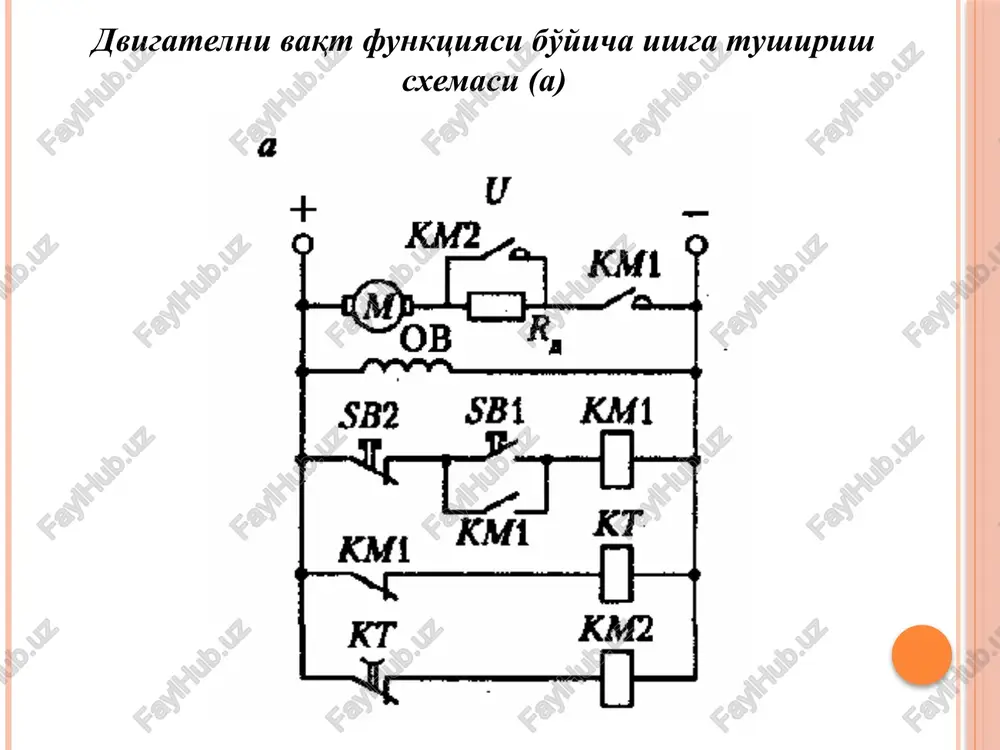

prezentatsiya powerpoint 10-11-ma'ruza o'zgarmas tok motorini ishga tushirishning andozaviy sxemalari. reja 1. emt va komplekslarni avtomatik boshqarish elektr sxemalari, ularning turlari. 2. o'zgarmas tok motorini ishga tushirish bo'yicha boshqarish sxemalarining andozaviy bo'laklari. dvigatelni vaqt funktsiyasi bo'yicha ishga tushirish sxemasi (a) yuqoridagi sxema dvigatelni boshqarish tugmachalari sb1 (ishga tushirish) va sb2 (to'xtatish) ga, dvigatelni tarmoqqa ulanishini ta'minlovchi chiziqli kontaktor km1 ga va ishga tushirish rezistori ri.t. ni uzish (shuntlash) uchun kerakli tezlatish kontaktori km2 ga egadir. sxemada vaqt datchiki sifatida elektromagnitli vaqt relesi kt dan foydalanilgan. sxema kuchlanish manbaga ulanganda, dvigatelni qo'zg'atish sodir bo'ladi va rele kt ishga tushib, kontaktor km2 ning g'altagi zanjiridagi o'zining uziluvchi kontaktni uzadi va dvigatelni ishga tushirishga tayyorlaydi dvigatelni ishga tushirish tugmacha sb1 bosilgandan so'ng boshlanadi, kontaktor km1 quvvat oladi va o'zining bosh kuch kontakti bilan dvigatelni manbaga ulaydi. dvigatel ishga tushirish, tokini chegaralovchi yakor zanjiridagi rezistor ri.t .bilan boshlanadi. shu vaqtning o'zida, kontaktorning ulovchi blok-kontakti …

2 / 11

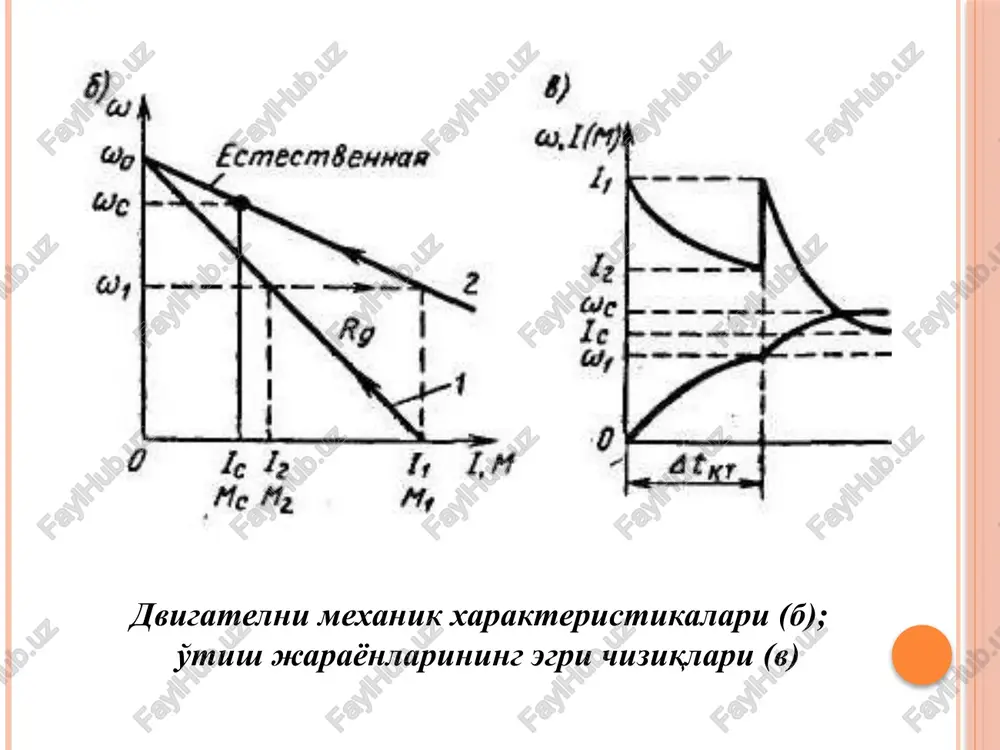

or ri.t. qarshiligining kattaligi shunday tanlanganki, dvigatelni ulash daqiqasida zanjirdagi tok i va unga mos keladigan moment m o'zlarnining joiz darajasidan ortib ketmaydi. dvigatelni aylanish tezligi , ishga tushirish boshlangandan so'ngi vaqt ti.t. davomida 1 ga teng kattalika erishadi, yakor zanjiridagi tok esa i2 darajasigacha kamayadi (v -rasm). ri.t. shuntlangandan so'ng, yakor zanjiridagi tokni i2 dan i1 gacha sakrashi xosil bo'ladi, bunda tok i1 ning qiymati joiz darajadan ortmaydi. dvigatelni e.yu.k. funktsiyasi bo'yicha ishga tushirish dvigatelni e.yu.k funktsiyasi bo'yicha ishga tushirish va vaqt funktsiyasi bo'yicha dinamik to'xtatish sxemasi (a) va mexanik xarakteristikalari (b) sxemada e.yu.k. datchigi sifatida dvigatel yakori qo'llanilgan. yakorga tezlanish kontaktori km1 va km2 larning g'altagi ulangan bo'lib, ular ishga tushirish rezistor ri.t.1 va ri.t.2 larni shuntlashni ta'minlaydi. rostlovchi rezistor rr1 va rr2. lar yordamida, ushbu kontaktorlar, dvigatelning ma'lum bir tezliklarida ishlab ketishi uchun sozlanadi. sxemada, to'xtatishni amalga oshirish uchun, rezistor rdt ko'zda tutilgan, uni ulash va uzish …

3 / 11

kteristika 2 ga o'tadi. 2 tezlikda kontaktor km2 ishga tushib, ishga tushirish rezistorining ikkinchi bosqichi ri.t.2 shuntlaydi. dvigatel tabiiy xarakteristika 3 ga chiqadi va o'zining tezlinishini s – ms koordinatalarga ega bo'lgan turg'un rejim nuqtasida tugatadi. ushbu nuqta dvigatelining tabiiy xarakteristikasi 3 va yuklama xarakteristikalari-ning kesishi orqali aniqlanadi. image2.png image3.jpeg image4.jpeg ecmecmbennan i. /docprops/thumbnail.jpeg l| 1ouamabpyaa ‘sorapnac rox wotopman mura tymnphmenee ‘momen coampe, pea lsm sasmumexcrapint serourmes somrapunt (ceuanapn, yap tsp oxsoropmay sur 7yumpun {spy espe tere cee
