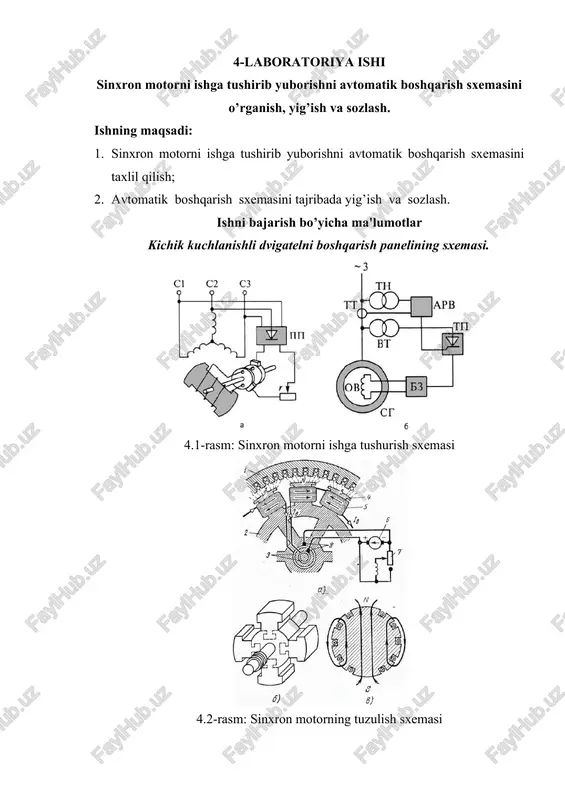

4-laboratoriya ishi sinxron motorni ishga tushirib yuborishni avtomatik boshqarish sxemasini o’rganish, yig’ish va sozlash. ishning maqsadi: 1. sinxron motorni ishga tushirib yuborishni avtomatik boshqarish sxemasini taxlil qilish; 1. avtomatik boshqarish sxemasini tajribada yig’ish va sozlash. ishni bajarish bo’yicha ma'lumotlar kichik kuchlanishli dvigatelni boshqarish panelining sxemasi. 4.1-rasm: sinxron motorni ishga tushurish sxemasi 4.2-rasm: sinxron motorning tuzulish sxemasi panel (4.3-rasm) qo’zg’atish cho’lg’amiga batamom ulangan ta’minlash manbai (qo’zg’atkich) g bilan to’g’ridan to’g’ri (tokni chegaralamasdan) ishga tushirishni va ta’minlovchi kuchlanish qiymati kamayganda qo’zg’atishni jadallashtirishni ta’minlaydi. sxemada, shuningdek quyidagi ximoyalar ko’zda tutilgan: qizish (rele kk, tok transformatorlari ta1 va ta2), tok bo’yicha (avtomat qf1 va qf2 lar), o’zgaruvchan tok tarmoq kuchlanishning kamayishi (rele kv2 va kv3 lari) va o’zgarmas tok (rele kv1) bo’yicha. dvigatelni ishga tushirish. faqat sxemani manbalovchi o’zgarmas va o’zgaruvchan tok kuchlanishlarining me’yordagi darajasida amalga oshirilishi mumkindir. bunda, agar komandokontroller sa dastagi o’rta xolatda xamda avtomat qf1 va qf2 lar ulangan bo’lsa, kuchlanish …

2 / 3

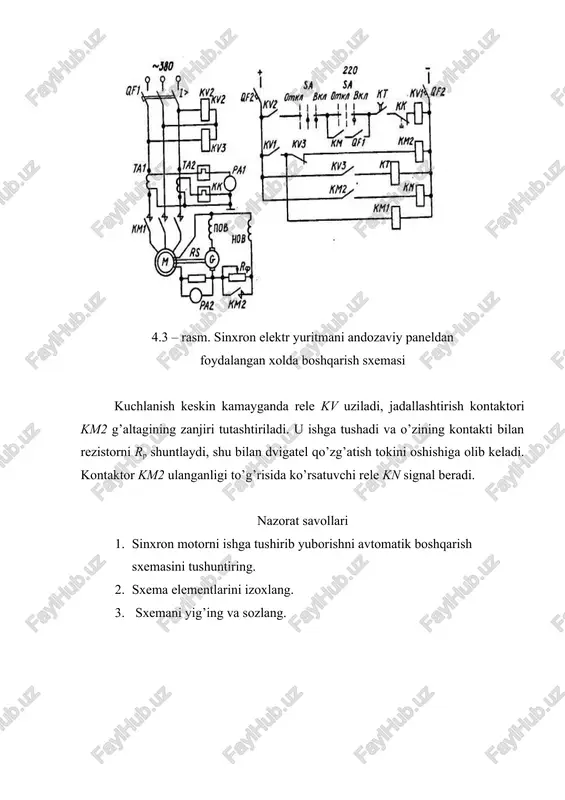

irga yuklamaga chidamlilik qobiliyatini saqlab turish imkoniyatini beradi. manbalovchi kuchlanishning me’yor darajasida, kuchlanish relesi kv3 ishga tushgan, kontaktor km2 g’altagining zanjiri uzilgan va jadallashtirish rezistori rp qo’zg’atish tokining zanjiriga kiritilgan bo’ladi. 4.3 – rasm. sinxron elektr yuritmani andozaviy paneldan foydalangan xolda boshqarish sxemasi kuchlanish keskin kamayganda rele kv uziladi, jadallashtirish kontaktori km2 g’altagining zanjiri tutashtiriladi. u ishga tushadi va o’zining kontakti bilan rezistorni rp shuntlaydi, shu bilan dvigatel qo’zg’atish tokini oshishiga olib keladi. kontaktor km2 ulanganligi to’g’risida ko’rsatuvchi rele kn signal beradi. nazorat savollari 1. sinxron motorni ishga tushirib yuborishni avtomatik boshqarish sxemasini tushuntiring. 1. sxema elementlarini izoxlang. 1. sxemani yig’ing va sozlang. image1.jpeg image2.png image3.jpeg ve = , ome maen oren bua kt ayer repo kk l 2 —<, kvl, kv: km” qi km2, woy eh kvs, ua kmz an sia th

3 / 3
