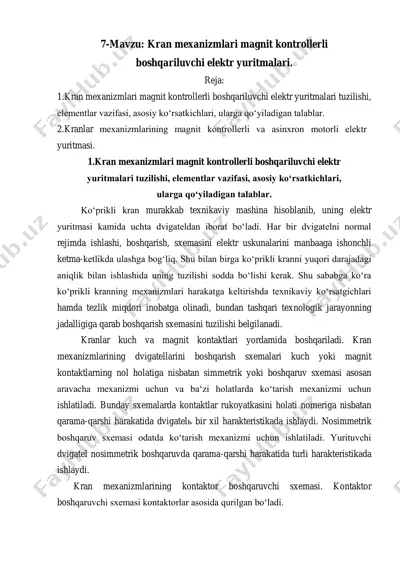

7-mavzu: kran mexanizmlari magnit kontrollerli boshqariluvchi elektr yuritmalari. reja: 1.kran mexanizmlari magnit kontrollerli boshqariluvchi elektr yuritmalari tuzilishi, elementlar vazifasi, asosiy koʻrsatkichlari, ularga qoʻyiladigan talablar. 2.kranlar mеxanizmlarining magnit kontrollеrli va asinxron motorli elеktr yuritmasi. 1.kran mexanizmlari magnit kontrollerli boshqariluvchi elektr yuritmalari tuzilishi, elementlar vazifasi, asosiy koʻrsatkichlari, ularga qoʻyiladigan talablar. koʻprikli kran murakkab texnikaviy mashina hisoblanib, uning elektr yuritmasi kamida uchta dvigateldan iborat boʻladi. har bir dvigatelni normal rejimda ishlashi, boshqarish, sxemasini elektr uskunalarini manbaaga ishonchli ketma-ketlikda ulashga bogʻliq. shu bilan birga koʻprikli kranni yuqori darajadagi aniqlik bilan ishlashida uning tuzilishi sodda boʻlishi kerak. shu sababga koʻra koʻprikli kranning mexanizmlari harakatga keltirishda texnikaviy koʻrsatgichlari hamda tezlik miqdori inobatga olinadi, bundan tashqari texnologik jarayonning jadalligiga qarab boshqarish sxemasini tuzilishi belgilanadi. kranlar kuch va magnit kontaktlari yordamida boshqariladi. kran mexanizmlarining dvigatellarini boshqarish sxemalari kuch yoki magnit kontaktlarning nol holatiga nisbatan simmetrik yoki boshqaruv sxemasi asosan aravacha mexanizmi uchun va baʻzi holatlarda koʻtarish mexanizmi uchun …

2 / 5

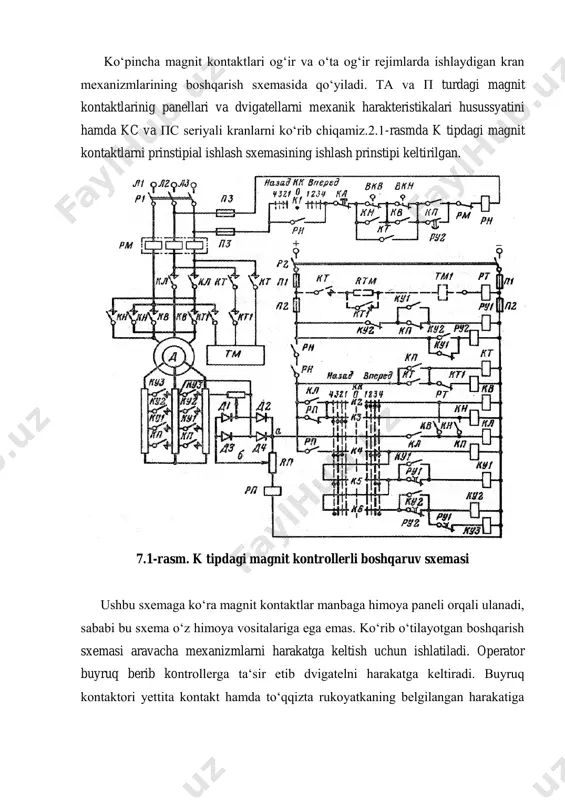

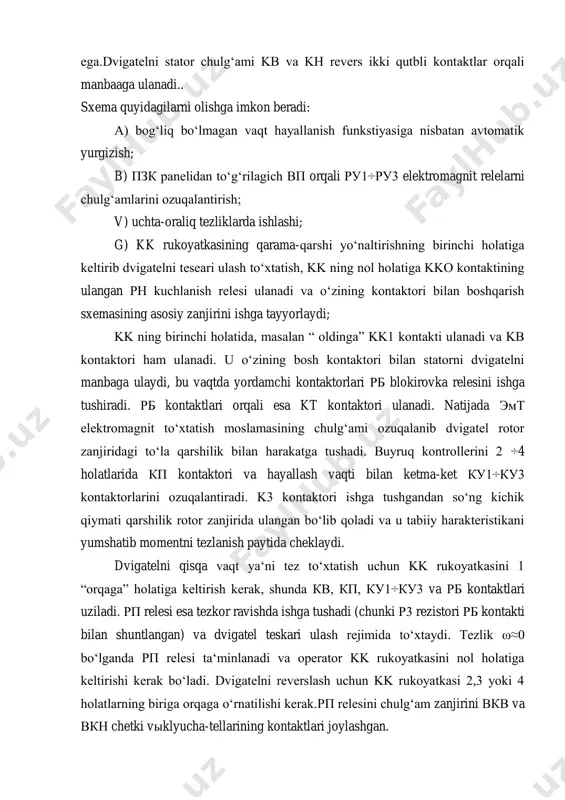

panellari va dvigatellarni mexanik harakteristikalari husussyatini hamda kc va пc seriyali kranlarni koʻrib chiqamiz.2.1-rasmda k tipdagi magnit kontaktlarni prinstipial ishlash sxemasining ishlash prinstipi keltirilgan. 7.1-rasm. k tipdagi magnit kontrollerli boshqaruv sxemasi ushbu sxemaga koʻra magnit kontaktlar manbaga himoya paneli orqali ulanadi, sababi bu sxema oʻz himoya vositalariga ega emas. koʻrib oʻtilayotgan boshqarish sxemasi aravacha mexanizmlarni harakatga keltish uchun ishlatiladi. operator buyruq berib kontrollerga taʻsir etib dvigatelni harakatga keltiradi. buyruq kontaktori yettita kontakt hamda toʻqqizta rukoyatkaning belgilangan harakatiga ega.dvigatelni stator chulgʻami kb va kh revers ikki qutbli kontaktlar orqali manbaaga ulanadi.. sxema quyidagilarni olishga imkon beradi: a) bogʻliq boʻlmagan vaqt hayallanish funkstiyasiga nisbatan avtomatik yurgizish; b) пзк panelidan toʻgʻrilagich вп orqali ру1÷ру3 elektromagnit relelarni chulgʻamlarini ozuqalantirish; v) uchta-oraliq tezliklarda ishlashi; g) kk rukoyatkasining qarama-qarshi yoʻnaltirishning birinchi holatiga keltirib dvigatelni teseari ulash toʻxtatish, kk ning nol holatiga kko kontaktining ulangan рн kuchlanish relesi ulanadi va oʻzining kontaktori bilan boshqarish sxemasining asosiy zanjirini …

3 / 5

yumshatib momentni tezlanish paytida cheklaydi. dvigatelni qisqa vaqt yaʻni tez toʻxtatish uchun kk rukoyatkasini 1 “orqaga” holatiga keltirish kerak, shunda кв, кп, ку1÷ку3 va рб kontaktlari uziladi. рп relesi esa tezkor ravishda ishga tushadi (chunki р3 rezistori рб kontakti bilan shuntlangan) va dvigatel teskari ulash rejimida toʻxtaydi. tezlik ω≈0 boʻlganda рп relesi taʻminlanadi va operator kk rukoyatkasini nol holatiga keltirishi kerak boʻladi. dvigatelni reverslash uchun kk rukoyatkasi 2,3 yoki 4 holatlarning biriga orqaga oʻrnatilishi kerak.рп relesini chulgʻam zanjirini вкв va вкн chetki vыklyucha-tellarining kontaktlari joylashgan. shu bilan birga ushbu chulgʻamda кнс avariya holatida tugmachasining kontakti ham mavjud. dvigatelni ishchi rejimga qaytarish uchun biror bir himoya ishlab ketsa yoki elektr taʻminotida uzilish sodir boʻlsa, buyruq kontaktlarining rikoyatlari nol holatiga keltirish orqali erishiladi. a - rasmda п turdagi magnit kontaktlarning prinstipial elektrik sxemasi keltirilgan boʻlib, ketma-ket qoʻzgʻotishli oʻtd ni boshqarish uchun moʻljallangan. 2.kranlar mеxanizmlarining magnit kontrollеrli va asinxron motorli elеktr yuritmasi kran …

4 / 5

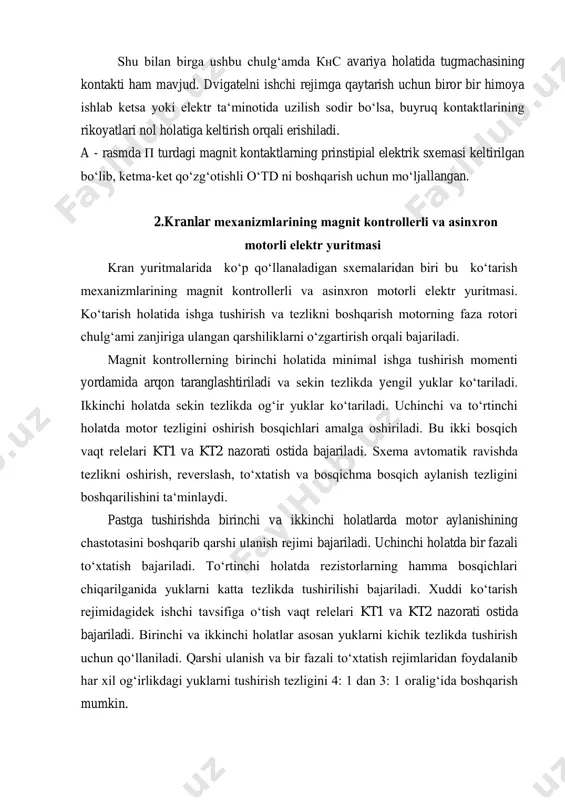

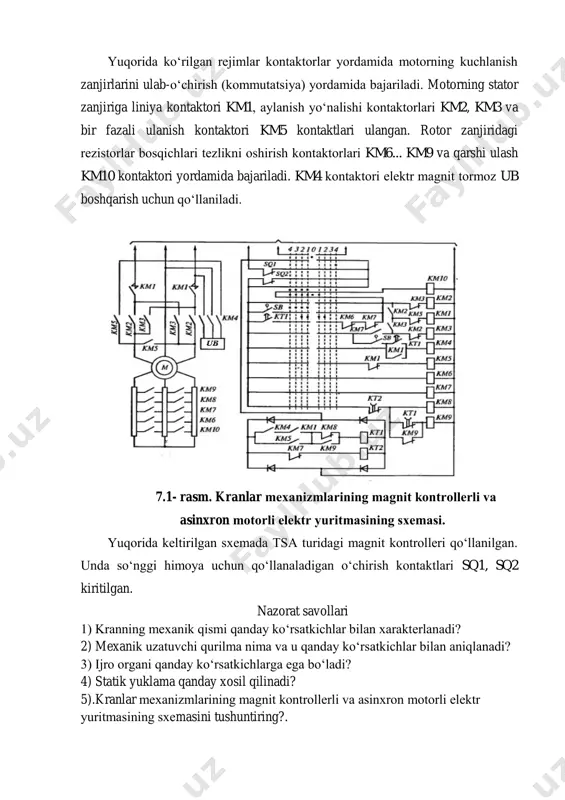

inchi va ikkinchi holatlarda motor aylanishining chastotasini boshqarib qarshi ulanish rеjimi bajariladi. uchinchi holatda bir fazali toʻxtatish bajariladi. toʻrtinchi holatda rеzistorlarning hamma bosqichlari chiqarilganida yuklarni katta tеzlikda tushirilishi bajariladi. xuddi koʻtarish rеjimidagidеk ishchi tavsifiga oʻtish vaqt rеlеlari kt1 va kt2 nazorati ostida bajariladi. birinchi va ikkinchi holatlar asosan yuklarni kichik tеzlikda tushirish uchun qoʻllaniladi. qarshi ulanish va bir fazali toʻxtatish rеjimlaridan foydalanib har xil ogʻirlikdagi yuklarni tushirish tеzligini 4: 1 dan 3: 1 oraligʻida boshqarish mumkin. yuqorida koʻrilgan rеjimlar kontaktorlar yordamida motorning kuchlanish zanjirlarini ulab-oʻchirish (kommutatsiya) yordamida bajariladi. motorning stator zanjiriga liniya kontaktori km1, aylanish yoʻnalishi kontaktorlari km2, km3 va bir fazali ulanish kontaktori km5 kontaktlari ulangan. rotor zanjiridagi rеzistorlar bosqichlari tеzlikni oshirish kontaktorlari km6... km9 va qarshi ulash km10 kontaktori yordamida bajariladi. km4 kontaktori elеktr magnit tormoz ub boshqarish uchun qoʻllaniladi. 7.1- rasm. kranlar mеxanizmlarining magnit kontrollеrli va asinxron motorli elеktr yuritmasining sxеmasi. yuqorida kеltirilgan sxеmada tsa turidagi magnit …
