1 / 5

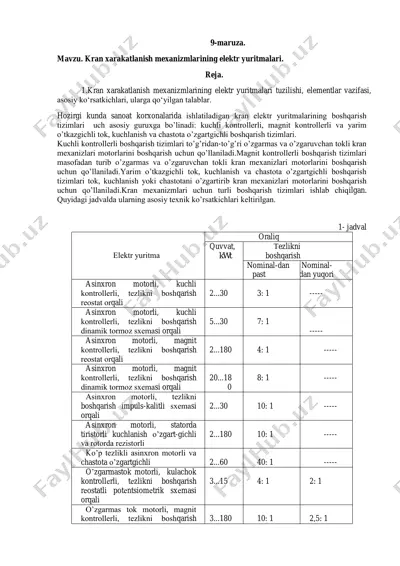

9-maruza. mavzu. kran xarakatlanish mexanizmlarining elektr yuritmalari. reja. 1.kran xarakatlanish mexanizmlarining elektr yuritmalari tuzilishi, elementlar vazifasi, asosiy koʻrsatkichlari, ularga qoʻyilgan talablar. hozirgi kunda sanoat korxonalarida ishlatiladigan kran elеktr yuritmalarining boshqarish tizimlari uch asosiy guruxga bo’linadi: kuchli kontrollеrli, magnit kontrollеrli va yarim o’tkazgichli tok, kuchlanish va chastota o’zgartgichli boshqarish tizimlari. kuchli kontrollеrli boshqarish tizimlari to’g’ridan-to’g’ri o’zgarmas va o’zgaruvchan tokli kran mexanizlari motorlarini boshqarish uchun qo’llaniladi.magnit kontrollеrli boshqarish tizimlari masofadan turib o’zgarmas va o’zgaruvchan tokli kran mexanizlari motorlarini boshqarish uchun qo’llaniladi.yarim o’tkazgichli tok, kuchlanish va chastota o’zgartgichli boshqarish tizimlari tok, kuchlanish yoki chastotani o’zgartirib kran mexanizlari motorlarini boshqarish uchun qo’llaniladi.kran mеxanizmlari uchun turli boshqarish tizimlari ishlab chiqilgan. quyidagi jadvalda ularning asosiy tеxnik ko’rsatkichlari kеltirilgan. 1- jadval elеktr yuritma oraliq quvvat, kwt тezlikni boshqarish nominal-dan past nominal- d dan yuqori asinxron motorli, kuchli kontrollеrli, tеzlikni boshqarish rеostat orqali 2...30 3: 1 ----- asinxron motorli, kuchli kontrollеrli, tеzlikni boshqarish dinamik tormoz sxеmasi orqali 5...30 …

2 / 5

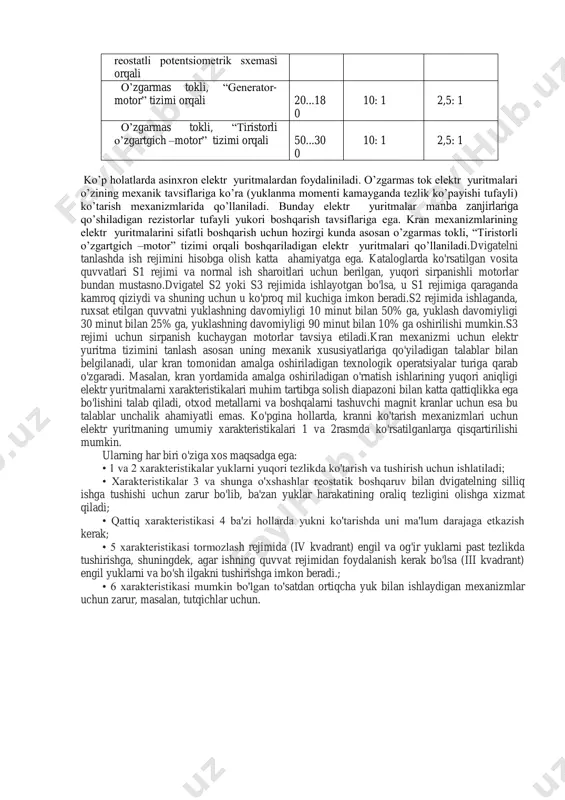

rmas tok motorli, magnit kontrollеrli, tеzlikni boshqarish 3...180 10: 1 2,5: 1 rеostatli potеntsiomеtrik sxеmasi orqali o’zgarmas tokli, “gеnеrator- motor” tizimi orqali 20...18 0 10: 1 2,5: 1 o’zgarmas tokli, “tiristorli o’zgartgich –motor” tizimi orqali 50...30 0 10: 1 2,5: 1 ko’p holatlarda asinxron elеktr yuritmalardan foydaliniladi. o’zgarmas tok elеktr yuritmalari o’zining mеxanik tavsiflariga ko’ra (yuklanma momеnti kamayganda tеzlik ko’payishi tufayli) ko’tarish mеxanizmlarida qo’llaniladi. bunday elеktr yuritmalar manba zanjirlariga qo’shiladigan rеzistorlar tufayli yukori boshqarish tavsiflariga ega. kran mеxanizmlarining elеktr yuritmalarini sifatli boshqarish uchun hozirgi kunda asosan o’zgarmas tokli, “tiristorli o’zgartgich –motor” tizimi orqali boshqariladigan elеktr yuritmalari qo’llaniladi.dvigatelni tanlashda ish rejimini hisobga olish katta ahamiyatga ega. kataloglarda ko'rsatilgan vosita quvvatlari s1 rejimi va normal ish sharoitlari uchun berilgan, yuqori sirpanishli motorlar bundan mustasno.dvigatel s2 yoki s3 rejimida ishlayotgan bo'lsa, u s1 rejimiga qaraganda kamroq qiziydi va shuning uchun u ko'proq mil kuchiga imkon beradi.s2 rejimida ishlaganda, ruxsat etilgan quvvatni yuklashning davomiyligi …

3 / 5

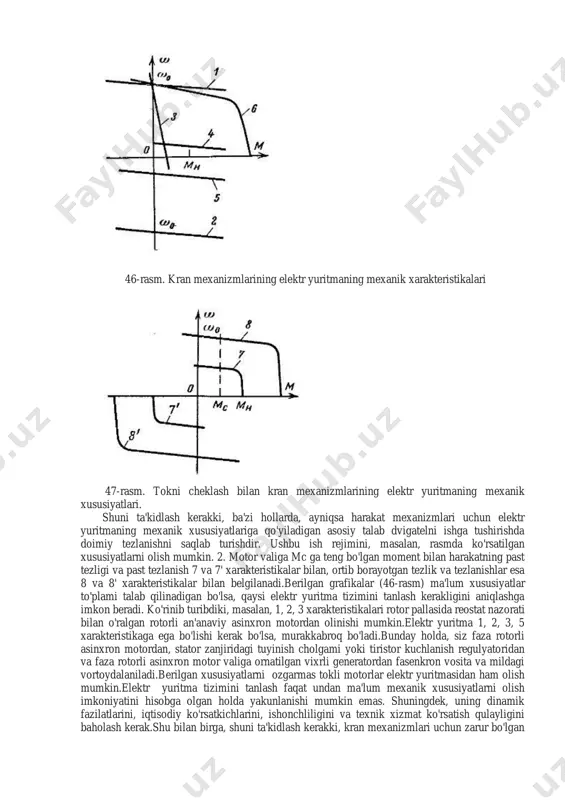

h mexanizmlari uchun elektr yuritmaning umumiy xarakteristikalari 1 va 2rasmda ko'rsatilganlarga qisqartirilishi mumkin. ularning har biri o'ziga xos maqsadga ega: • 1 va 2 xarakteristikalar yuklarni yuqori tezlikda ko'tarish va tushirish uchun ishlatiladi; • xarakteristikalar 3 va shunga o'xshashlar reostatik boshqaruv bilan dvigatelning silliq ishga tushishi uchun zarur bo'lib, ba'zan yuklar harakatining oraliq tezligini olishga xizmat qiladi; • qattiq xarakteristikasi 4 ba'zi hollarda yukni ko'tarishda uni ma'lum darajaga etkazish kerak; • 5 xarakteristikasi tormozlash rejimida (iv kvadrant) engil va og'ir yuklarni past tezlikda tushirishga, shuningdek, agar ishning quvvat rejimidan foydalanish kerak bo'lsa (iii kvadrant) engil yuklarni va bo'sh ilgakni tushirishga imkon beradi.; • 6 xarakteristikasi mumkin bo'lgan to'satdan ortiqcha yuk bilan ishlaydigan mexanizmlar uchun zarur, masalan, tutqichlar uchun. 46-rasm. kran mexanizmlarining elektr yuritmaning mexanik xarakteristikalari 47-rasm. tokni cheklash bilan kran mexanizmlarining elektr yuritmaning mexanik xususiyatlari. shuni ta'kidlash kerakki, ba'zi hollarda, ayniqsa harakat mexanizmlari uchun elektr yuritmaning mexanik xususiyatlariga qo'yiladigan asosiy …

4 / 5

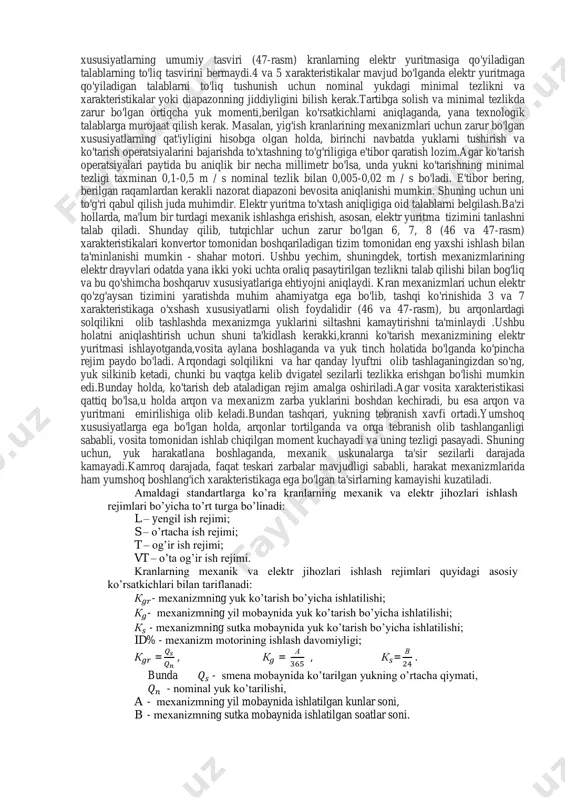

i.bunday holda, siz faza rotorli asinxron motordan, stator zanjiridagi tuyinish cholgami yoki tiristor kuchlanish regulyatoridan va faza rotorli asinxron motor valiga ornatilgan vixrli generatordan fasenkron vosita va mildagi vortoydalaniladi.berilgan xususiyatlarni ozgarmas tokli motorlar elektr yuritmasidan ham olish mumkin.elektr yuritma tizimini tanlash faqat undan ma'lum mexanik xususiyatlarni olish imkoniyatini hisobga olgan holda yakunlanishi mumkin emas. shuningdek, uning dinamik fazilatlarini, iqtisodiy ko'rsatkichlarini, ishonchliligini va texnik xizmat ko'rsatish qulayligini baholash kerak.shu bilan birga, shuni ta'kidlash kerakki, kran mexanizmlari uchun zarur bo'lgan https://electricalschool.info/elprivod/ xususiyatlarning umumiy tasviri (47-rasm) kranlarning elektr yuritmasiga qo'yiladigan talablarning to'liq tasvirini bermaydi.4 va 5 xarakteristikalar mavjud bo'lganda elektr yuritmaga qo'yiladigan talablarni to'liq tushunish uchun nominal yukdagi minimal tezlikni va xarakteristikalar yoki diapazonning jiddiyligini bilish kerak.tartibga solish va minimal tezlikda zarur bo'lgan ortiqcha yuk momenti,berilgan ko'rsatkichlarni aniqlaganda, yana texnologik talablarga murojaat qilish kerak. masalan, yig'ish kranlarining mexanizmlari uchun zarur bo'lgan xususiyatlarning qat'iyligini hisobga olgan holda, birinchi navbatda yuklarni tushirish va ko'tarish operatsiyalarini …

5 / 5

chun zarur bo'lgan 6, 7, 8 (46 va 47-rasm) xarakteristikalari konvertor tomonidan boshqariladigan tizim tomonidan eng yaxshi ishlash bilan ta'minlanishi mumkin - shahar motori. ushbu yechim, shuningdek, tortish mexanizmlarining elektr drayvlari odatda yana ikki yoki uchta oraliq pasaytirilgan tezlikni talab qilishi bilan bog'liq va bu qo'shimcha boshqaruv xususiyatlariga ehtiyojni aniqlaydi. kran mexanizmlari uchun elektr qo'zg'aysan tizimini yaratishda muhim ahamiyatga ega bo'lib, tashqi ko'rinishida 3 va 7 xarakteristikaga o'xshash xususiyatlarni olish foydalidir (46 va 47-rasm), bu arqonlardagi solqilikni olib tashlashda mexanizmga yuklarini siltashni kamaytirishni ta'minlaydi .ushbu holatni aniqlashtirish uchun shuni ta'kidlash kerakki,kranni ko'tarish mexanizmining elektr yuritmasi ishlayotganda,vosita aylana boshlaganda va yuk tinch holatida bo'lganda ko'pincha rejim paydo bo'ladi. arqondagi solqilikni va har qanday lyuftni olib tashlaganingizdan so'ng, yuk silkinib ketadi, chunki bu vaqtga kelib dvigatel sezilarli tezlikka erishgan bo'lishi mumkin edi.bunday holda, ko'tarish deb ataladigan rejim amalga oshiriladi.agar vosita xarakteristikasi qattiq bo'lsa,u holda arqon va mexanizm zarba yuklarini boshdan kechiradi, bu …
