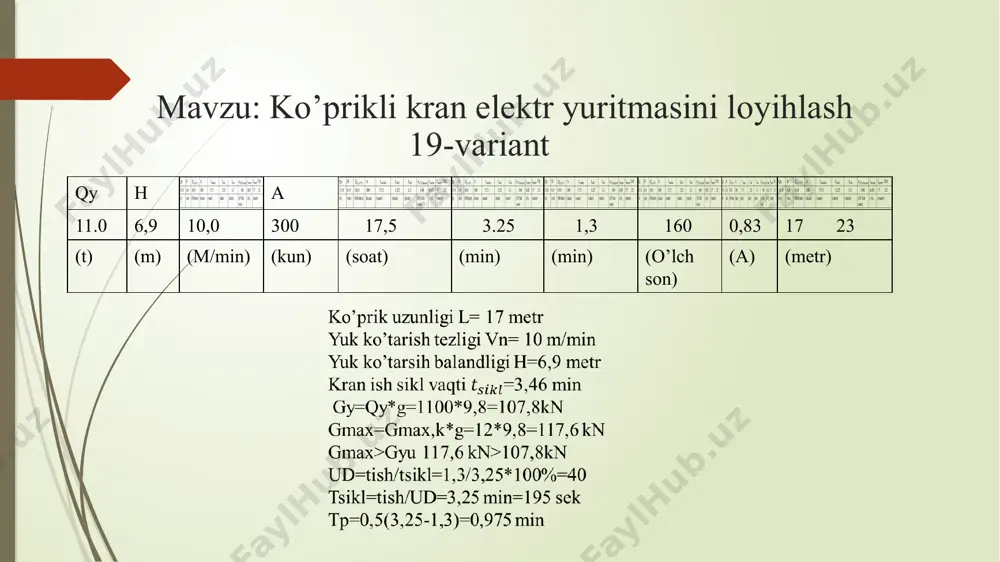

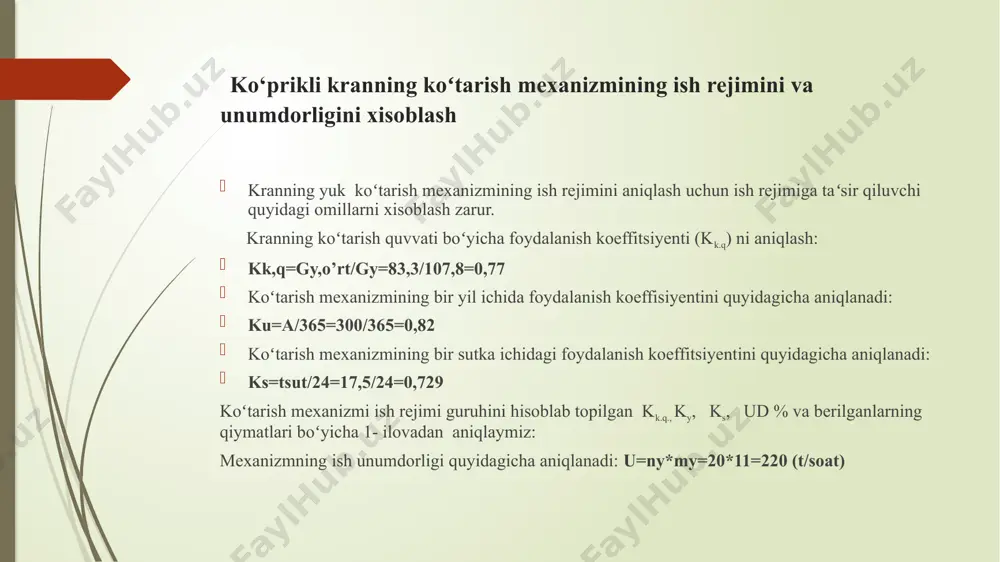

andijon davlat texnika instituti elektr va energtika muhandisligi fakulteti elektr muhandisligi yo’nalishi k-91-21 guruh talabasi zamiraxon qodirovaning umumsanoat mexanizmlarining elektr yuritmalari fanidan kurs loyiha taqdimoti andijon davlat texnika instituti elektr va energtika muhandisligi fakulteti elektr muhandisligi yo’nalishi k-91-21 guruh talabasi zamiraxon qodirovaning umumsanoat mexanizmlarining elektr yuritmalari fanidan kurs loyiha taqdimoti qabul qildi: azizov b mavzu: ko’prikli kran elektr yuritmasini loyihlash 19-variant qy h a t01 11.0 6,9 10,0 300 17,5 3.25 1,3 160 0,83 17 23 (t) (m) (m/min) (kun) (soat) (min) (min) (o’lch son) (a) (metr) ko’prik uzunligi l= 17 metr yuk ko’tarish tezligi vn= 10 m/min yuk ko’tarsih balandligi h=6,9 metr kran ish sikl vaqti =3,46 min gy=qy*g=1100*9,8=107,8kn gmax=gmax,k*g=12*9,8=117,6 kn gmax>gyu 117,6 kn>107,8kn ud=tish/tsikl=1,3/3,25*100%=40 tsikl=tish/ud=3,25 min=195 sek tp=0,5(3,25-1,3)=0,975 min ko‘prikli kranning koʻtarish mexanizmining ish rejimini va unumdorligini xisoblash kranning yuk koʻtarish mexanizmining ish rejimini aniqlash uchun ish rejimiga taʻsir qiluvchi quyidagi omillarni xisoblash zarur. kranning koʻtarish quvvati boʻyicha …

2 / 12

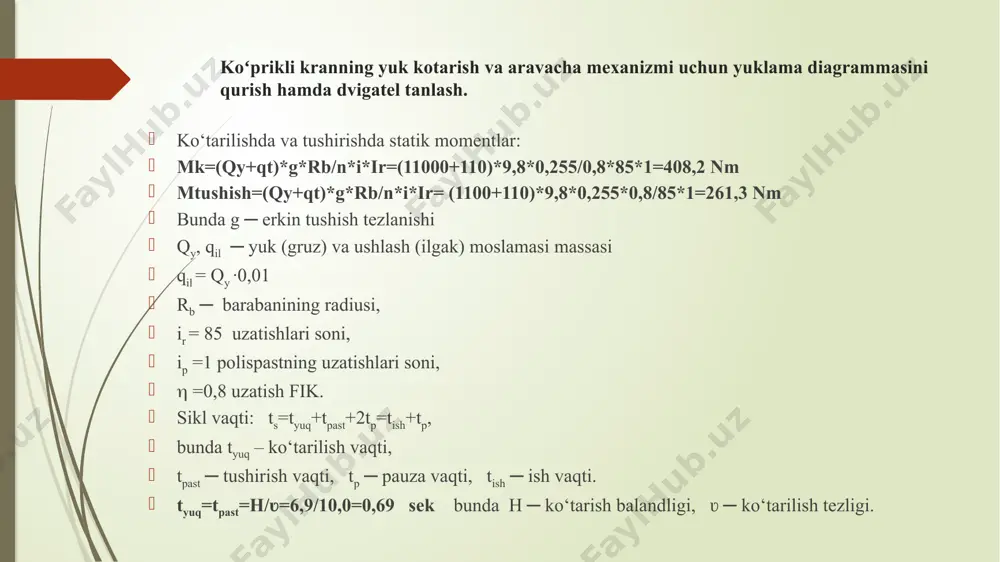

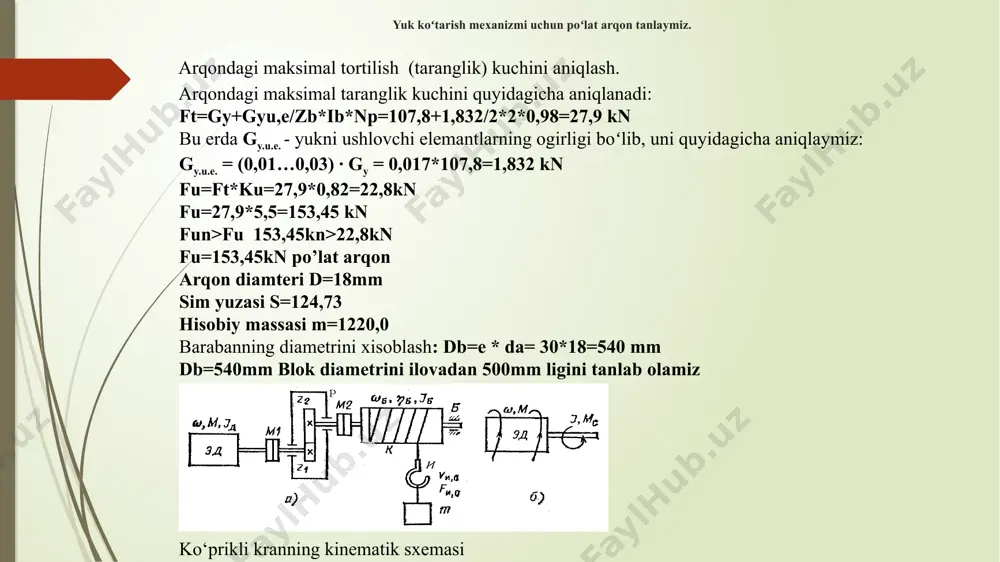

ovchi elemantlarning ogirligi boʻlib, uni quyidagicha aniqlaymiz: gy.u.e. = (0,01…0,03) ∙ gy = 0,017*107,8=1,832 kn fu=ft*ku=27,9*0,82=22,8kn fu=27,9*5,5=153,45 kn fun>fu 153,45kn>22,8kn fu=153,45kn po’lat arqon arqon diamteri d=18mm sim yuzasi s=124,73 hisobiy massasi m=1220,0 barabanning diametrini xisoblash: db=e * da= 30*18=540 mm db=540mm blok diametrini ilovadan 500mm ligini tanlab olamiz ko‘prikli kranning kinematik sxemasi koʻprikli kranning yuk kotarish va aravacha mexanizmi uchun yuklama diagrammasini qurish hamda dvigatel tanlash. ko‘tarilishda va tushirishda statik momentlar: mk=(qy+qt)*g*rb/n*i*ir=(11000+110)*9,8*0,255/0,8*85*1=408,2 nm mtushish=(qy+qt)*g*rb/n*i*ir= (1100+110)*9,8*0,255*0,8/85*1=261,3 nm bunda g ─ erkin tushish tezlanishi qy, qil ─ yuk (gruz) va ushlash (ilgak) moslamasi massasi qil = qy ∙0,01 rb ─ barabanining radiusi, ir = 85 uzatishlari soni, ip =1 polispastning uzatishlari soni,  =0,8 uzatish fik. sikl vaqti: ts=tyuq+tpast+2tp=tish+tp, bunda tyuq – ko‘tarilish vaqti, tpast ─ tushirish vaqti, tp ─ pauza vaqti, tish ─ ish vaqti. tyuq=tpast=h/ʋ=6,9/10,0=0,69 sek bunda h ─ ko‘tarish balandligi, ʋ ─ ko‘tarilish tezligi. ko‘prikli kranning aravacha mexanizmini yurituvchi …

3 / 12

urg‘un qism deyiladi, s=1 dan s=skr gacha qismi esa turg‘unmas qism deyiladi. bu erda: mkr- jadvalda keltirilgan kiritik moment faza rotorli asinxron dvigatelning kritik sirpanish qiymatini hisoblash uchun quyidagi formuladan foydalaniladi. mexanik xarakteristikaga quyidagi qiymatlarni berib moment va burchak tezlikni hisoblaymiz. 0.1 , 0,2 , 0.265 , 0.3 , 0.5 , 0.7 , 0,9 , 1 xarakteristikaning birinchi kvadranta joylashishi uchun sirpanishga xam yuqoridagi qiymatlar beriladi. skr=0,053(2,6+ birliklar 1 2 3 4 5 6 7 8 s sirpanish 0,1 0,2 0,265 0,3 0,5 0,7 0,9 1 ω (ayl/min) 50,44 86,64 126,1 133,47 108,25 86,86 71,08 64,95 m (n*n) 70,3 66,87 59,44 52,01 37,15 22,29 7,43 0 dvigatelning mexanik xarakteristikasi va yurgizish diagrammasi xulosa ko’prikli kranni elektr yuritmasini loyihalashda uning mexanik xarakteristikasi,o’tkinchi jarayon va yurgizish diagrammasi tahlil qilindi. ko’prikli kranlar asosa o’gir rejimda ishlaganligi sababli 10t dan og’irroq yuklarni ko’tarishga mo’ljallangan. ko’prikli kran uchun dvigatel tanlandi va uning statik, dinamik tavsiflari …

4 / 12

privod kranovыx mexanizmov. «energiya», 1970. 8. rudenko n.f. i dr. kursovoe proektirovanie gruzopod'emnыx mashin. gntiml. 1963. image1.png image2.png image1.wmf oleobject1.bin image3.png image4.png image5.png image6.png image5.wmf image6.wmf image7.wmf oleobject2.bin oleobject3.bin oleobject4.bin image8.wmf image9.wmf image10.wmf image11.wmf image14.png oleobject5.bin oleobject6.bin oleobject7.bin oleobject8.bin image12.png image13.png s s s s м м кр кр кр + = - кр s ( ) 1 2 - + × = m m n kr s s l l ( ) s s s s м м кр кр кр / / / 2 1 + · = ( ) s s s s м м кр кр кр / / / 2 2 + · = ( ) s s s s м м кр кр кр / / / 2 14 + · = ( ) s s s s м м кр кр кр / / / 2 15 + · = /docprops/thumbnail.jpeg
