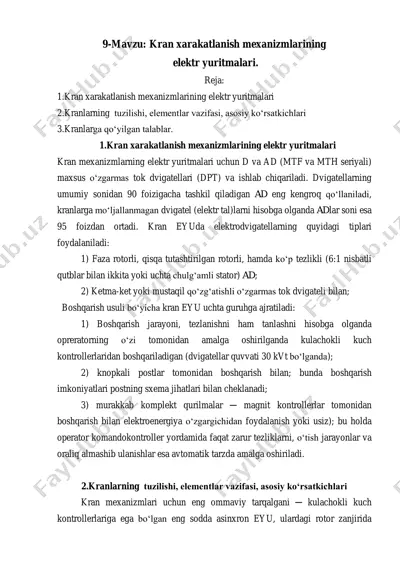

9-mavzu: kran xarakatlanish mexanizmlarining elektr yuritmalari. reja: 1.kran xarakatlanish mexanizmlarining elektr yuritmalari 2.kranlarning tuzilishi, elementlar vazifasi, asosiy ko‘rsatkichlari 3.kranlarga qo‘yilgan talablar. 1.kran xarakatlanish mexanizmlarining elektr yuritmalari kran mexanizmlarning elektr yuritmalari uchun d va ad (mtf va mth seriyali) maxsus o‘zgarmas tok dvigatellari (dpt) va ishlab chiqariladi. dvigatellarning umumiy sonidan 90 foizigacha tashkil qiladigan ad eng kengroq qo‘llaniladi, kranlarga mo‘ljallanmagan dvigatel (elektr tal)larni hisobga olganda adlar soni esa 95 foizdan ortadi. kran eyuda elektrodvigatellarning quyidagi tiplari foydalaniladi: 1) faza rotorli, qisqa tutashtirilgan rotorli, hamda ko‘p tezlikli (6:1 nisbatli qutblar bilan ikkita yoki uchta chulg‘amli stator) ad; 2) ketma-ket yoki mustaqil qo‘zg‘atishli o‘zgarmas tok dvigateli bilan; boshqarish usuli bo‘yicha kran eyu uchta guruhga ajratiladi: 1) boshqarish jarayoni, tezlanishni ham tanlashni hisobga olganda opreratorning o‘zi tomonidan amalga oshirilganda kulachokli kuch kontrollerlaridan boshqariladigan (dvigatellar quvvati 30 kvt bo‘lganda); 2) knopkali postlar tomonidan boshqarish bilan; bunda boshqarish imkoniyatlari postning sxema jihatlari bilan cheklanadi; 3) murakkab …

2 / 7

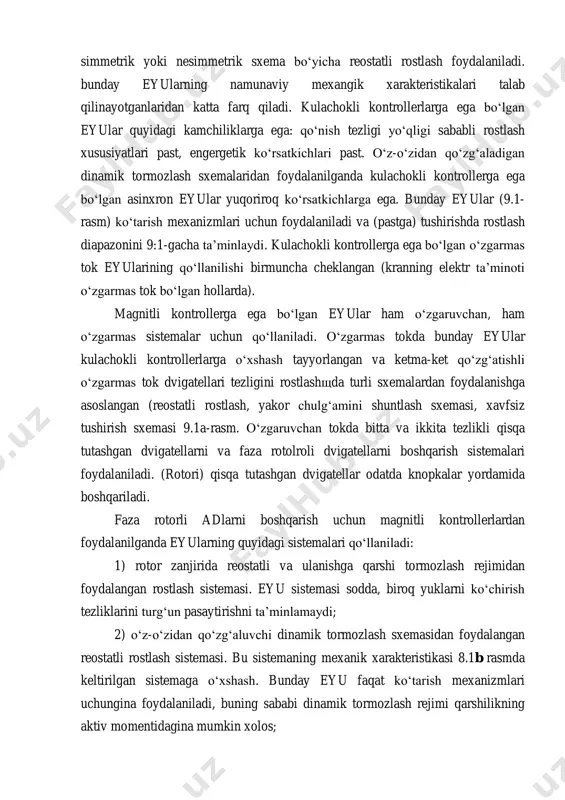

‘lgan eyular quyidagi kamchiliklarga ega: qo‘nish tezligi yo‘qligi sababli rostlash xususiyatlari past, engergetik ko‘rsatkichlari past. o‘z-o‘zidan qo‘zg‘aladigan dinamik tormozlash sxemalaridan foydalanilganda kulachokli kontrollerga ega bo‘lgan asinxron eyular yuqoriroq ko‘rsatkichlarga ega. bunday eyular (9.1- rasm) ko‘tarish mexanizmlari uchun foydalaniladi va (pastga) tushirishda rostlash diapazonini 9:1-gacha ta’minlaydi. kulachokli kontrollerga ega bo‘lgan o‘zgarmas tok eyularining qo‘llanilishi birmuncha cheklangan (kranning elektr ta’minoti o‘zgarmas tok bo‘lgan hollarda). magnitli kontrollerga ega bo‘lgan eyular ham o‘zgaruvchan, ham o‘zgarmas sistemalar uchun qo‘llaniladi. o‘zgarmas tokda bunday eyular kulachokli kontrollerlarga o‘xshash tayyorlangan va ketma-ket qo‘zg‘atishli o‘zgarmas tok dvigatellari tezligini rostlashщda turli sxemalardan foydalanishga asoslangan (reostatli rostlash, yakor chulg‘amini shuntlash sxemasi, xavfsiz tushirish sxemasi 9.1a-rasm. o‘zgaruvchan tokda bitta va ikkita tezlikli qisqa tutashgan dvigatellarni va faza rotolroli dvigatellarni boshqarish sistemalari foydalaniladi. (rotori) qisqa tutashgan dvigatellar odatda knopkalar yordamida boshqariladi. faza rotorli adlarni boshqarish uchun magnitli kontrollerlardan foydalanilganda eyularning quyidagi sistemalari qo‘llaniladi: 1) rotor zanjirida reostatli va ulanishga qarshi tormozlash rejimidan foydalangan …

3 / 7

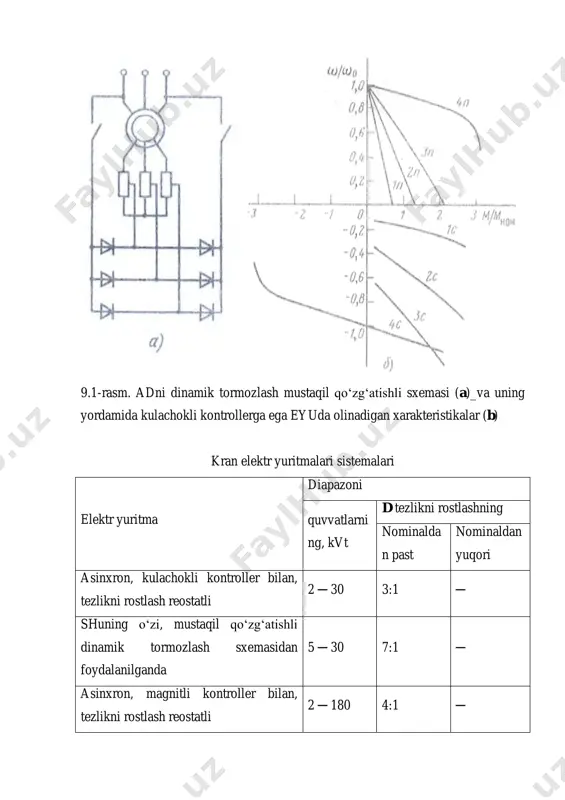

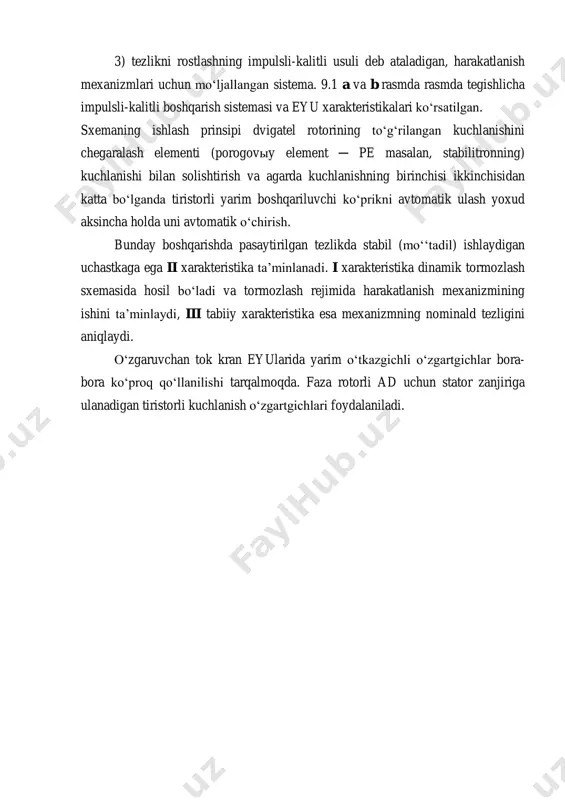

b rasmda rasmda tegishlicha impulsli-kalitli boshqarish sistemasi va eyu xarakteristikalari ko‘rsatilgan. sxemaning ishlash prinsipi dvigatel rotorining to‘g‘rilangan kuchlanishini chegaralash elementi (porogovыy element ─ pe masalan, stabilitronning) kuchlanishi bilan solishtirish va agarda kuchlanishning birinchisi ikkinchisidan katta bo‘lganda tiristorli yarim boshqariluvchi ko‘prikni avtomatik ulash yoxud aksincha holda uni avtomatik o‘chirish. bunday boshqarishda pasaytirilgan tezlikda stabil (mo‘‘tadil) ishlaydigan uchastkaga ega ii xarakteristika ta’minlanadi. i xarakteristika dinamik tormozlash sxemasida hosil bo‘ladi va tormozlash rejimida harakatlanish mexanizmining ishini ta’minlaydi, iii tabiiy xarakteristika esa mexanizmning nominald tezligini aniqlaydi. o‘zgaruvchan tok kran eyularida yarim o‘tkazgichli o‘zgartgichlar bora- bora ko‘proq qo‘llanilishi tarqalmoqda. faza rotorli ad uchun stator zanjiriga ulanadigan tiristorli kuchlanish o‘zgartgichlari foydalaniladi. 9.1-rasm. adni dinamik tormozlash mustaqil qo‘zg‘atishli sxemasi (a)_va uning yordamida kulachokli kontrollerga ega eyuda olinadigan xarakteristikalar (b) kran elektr yuritmalari sistemalari elektr yuritma diapazoni quvvatlarni ng, kvt d tezlikni rostlashning nominalda n past nominaldan yuqori asinxron, kulachokli kontroller bilan, tezlikni rostlash reostatli 2 ─ 30 …

4 / 7

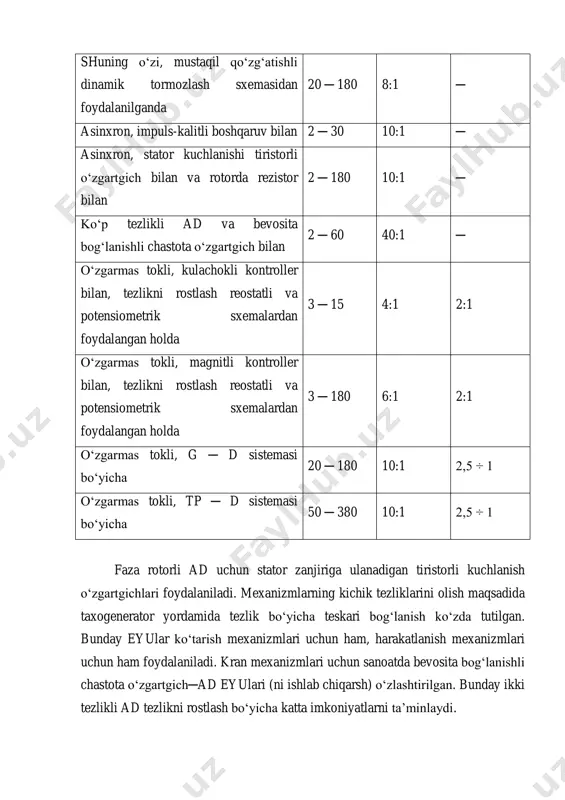

3 ─ 15 4:1 2:1 o‘zgarmas tokli, magnitli kontroller bilan, tezlikni rostlash reostatli va potensiometrik sxemalardan foydalangan holda 3 ─ 180 6:1 2:1 o‘zgarmas tokli, g ─ d sistemasi bo‘yicha 20 ─ 180 10:1 2,5 ‚ 1 o‘zgarmas tokli, tp ─ d sistemasi bo‘yicha 50 ─ 380 10:1 2,5 ‚ 1 faza rotorli ad uchun stator zanjiriga ulanadigan tiristorli kuchlanish o‘zgartgichlari foydalaniladi. mexanizmlarning kichik tezliklarini olish maqsadida taxogenerator yordamida tezlik bo‘yicha teskari bog‘lanish ko‘zda tutilgan. bunday eyular ko‘tarish mexanizmlari uchun ham, harakatlanish mexanizmlari uchun ham foydalaniladi. kran mexanizmlari uchun sanoatda bevosita bog‘lanishli chastota o‘zgartgich─ad eyulari (ni ishlab chiqarsh) o‘zlashtirilgan. bunday ikki tezlikli ad tezlikni rostlash bo‘yicha katta imkoniyatlarni ta’minlaydi. o‘zgarmas tokli kran eyularida g ─ d (generator ─ dvigatel) sistemasi qo‘llanilishi tarqalgan, bu sistema hozirgi vaqtda bora-bora ko‘proq tp ─ d sistemasiga almashtirilmoqda. hozirgi vaqtda tiristorli va tranzistorli kommutatorlardan foydalanilgan hollarda dvigatel rotori zanjirida impulsli rostlash bilan, avtonom invertorlardan foydalanilgan …

5 / 7

vchi maxsus himoya panellaridan foydalanish; 4) kran qurilmalarining ommaviyligi va ularning baland bo‘lmagan narxlarini qo‘llab-quvvatlash shartlaridan kelib chiqib iloji boricha eyularning maksimal sodda sxemalaridan foydalanish. shu bilan birga ommaviy kran qurilmalarining xarakterli o‘ziga xosligi ─ bu to‘xtatish aniqligini oshirish uchun belgilangan tezliklarni bir vaqtda sekinlatishda harakatlanishning o‘rtacha tezliklarini oshirish yo‘li bilan ularning samaradorligini oshirishdir. bu tezlikni rostlash diapazoninig oshirilishining shartlaridir. 5) kran mashinistlarining charchashini kamaytirish maqsadida kranni boshqarishni soddalashtirish. reostatli rostlash va rele-kontaktorli boshqaruvli maksimal sodda eyu sistemalaridan foydalanilganda mexanik xarakteristikalarning qoniqarsiz ko‘rinishi sababli kran mashinistiga katta miqdorda qo‘shimcha almashtirib ulashlarni amalga oshirishga to‘g‘ri keladi, bu esa elektr qurilmalari elementlarining ulanishlar sonini ko‘paytiradi, apparaturaningsh eyilishini oshiradi va kran mashinisti mehnatini intensivlashtiradi. 9.1b-rasm ko‘rinishdagi xarakteristikalarni ta’minlovchi yanada murakkabroq eyudan foydalanilganda kranni boshqarishdagi almashtirib ulashlar soni keskin kamayadi. bunda agar eyu ishining yuqori ishonchliligi ta’minlansa uning effektivligi ortadi; 6) ayrim kranlarda maxsus dinamik rejimlarni shakllantirish (minorali kranlar va qayta yuklovchilarda yuklarning tebranishlarini …
