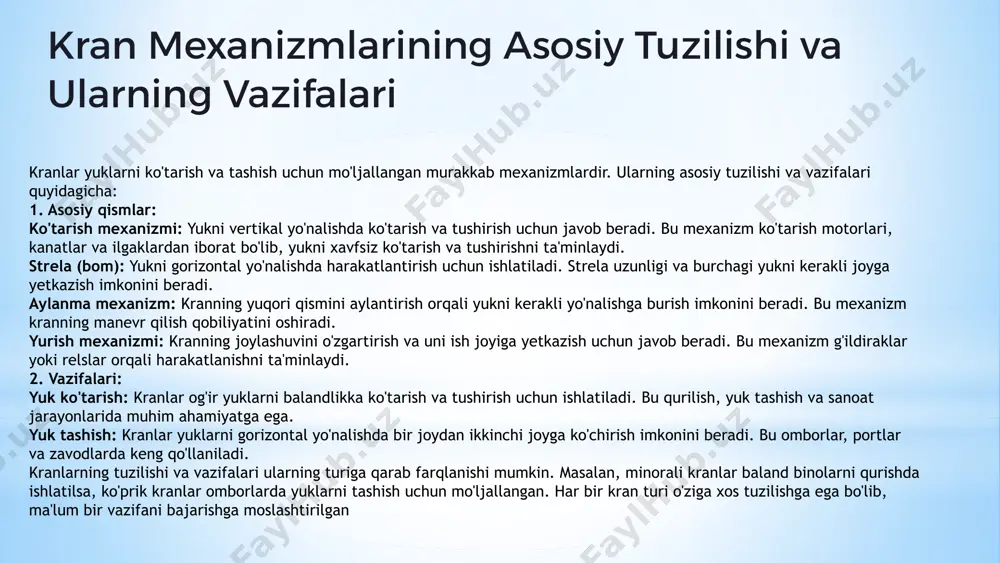

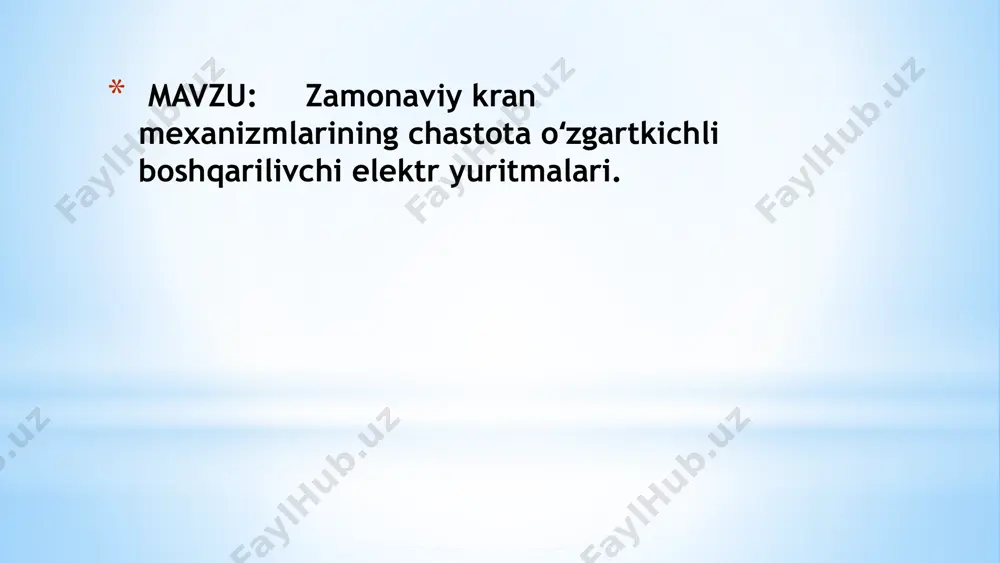

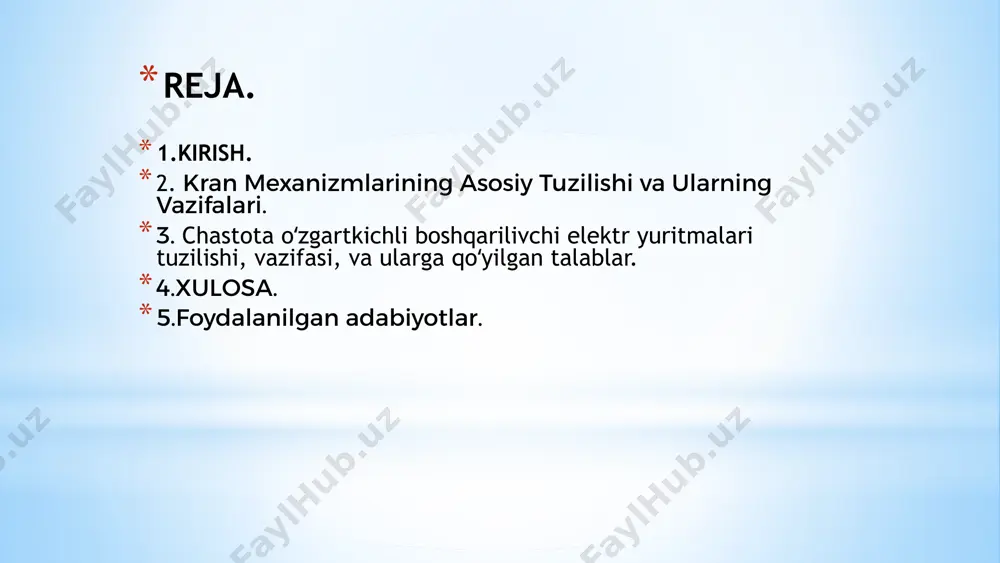

pptxgenjs presentation andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k91-21 gurux talabasi qutbiddinov yaxyobekning umumsanoat mexanizmlarnng avtomatlashtirilgan elektr yuritmalar fanidan tayyorlagn taqdimoti. mavzu: zamonaviy kran mexanizmlarining chastota oʻzgartkichli boshqarilivchi elektr yuritmalari. reja. 1.kirish. 2. kran mexanizmlarining asosiy tuzilishi va ularning vazifalari. 3. chastota oʻzgartkichli boshqarilivchi elektr yuritmalari tuzilishi, vazifasi, va ularga qoʻyilgan talablar. 4.xulosa. 5.foydalanilgan adabiyotlar. kran mexanizmlarining asosiy tuzilishi va ularning vazifalari kranlar yuklarni ko'tarish va tashish uchun mo'ljallangan murakkab mexanizmlardir. ularning asosiy tuzilishi va vazifalari quyidagicha: 1. asosiy qismlar: ko'tarish mexanizmi: yukni vertikal yo'nalishda ko'tarish va tushirish uchun javob beradi. bu mexanizm ko'tarish motorlari, kanatlar va ilgaklardan iborat bo'lib, yukni xavfsiz ko'tarish va tushirishni ta'minlaydi. strela (bom): yukni gorizontal yo'nalishda harakatlantirish uchun ishlatiladi. strela uzunligi va burchagi yukni kerakli joyga yetkazish imkonini beradi. aylanma mexanizm: kranning yuqori qismini aylantirish orqali yukni kerakli yo'nalishga burish imkonini beradi. bu mexanizm kranning manevr qilish qobiliyatini oshiradi. yurish mexanizmi: kranning joylashuvini o'zgartirish …

2 / 14

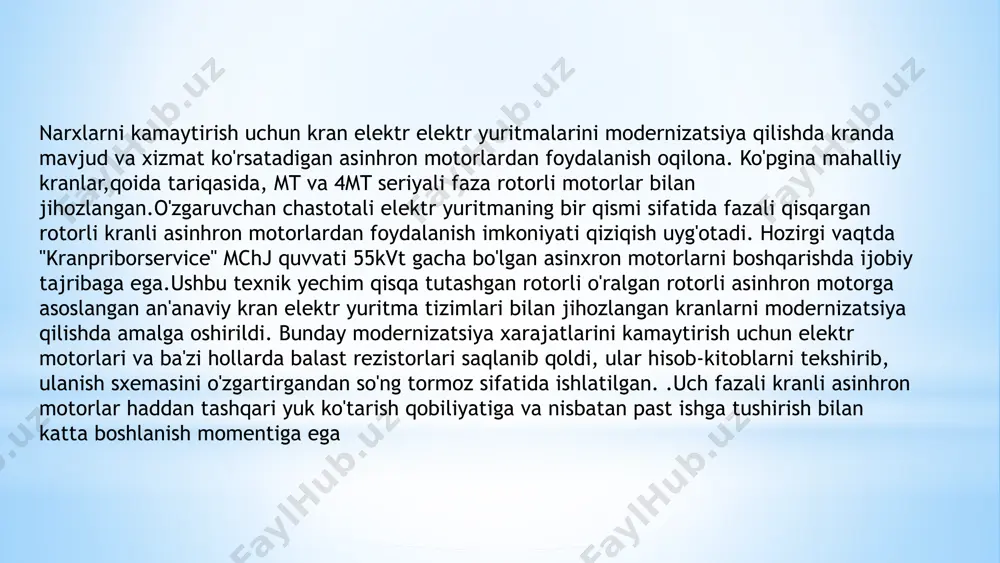

da yuklarni tashish uchun mo'ljallangan. har bir kran turi o'ziga xos tuzilishga ega bo'lib, ma'lum bir vazifani bajarishga moslashtirilgan 4 narxlarni kamaytirish uchun kran elektr elektr yuritmalarini modernizatsiya qilishda kranda mavjud va xizmat ko'rsatadigan asinhron motorlardan foydalanish oqilona. ko'pgina mahalliy kranlar,qoida tariqasida, mt va 4mt seriyali faza rotorli motorlar bilan jihozlangan.o'zgaruvchan chastotali elektr yuritmaning bir qismi sifatida fazali qisqargan rotorli kranli asinhron motorlardan foydalanish imkoniyati qiziqish uyg'otadi. hozirgi vaqtda "kranpriborservice" mchj quvvati 55kvt gacha bo'lgan asinxron motorlarni boshqarishda ijobiy tajribaga ega.ushbu texnik yechim qisqa tutashgan rotorli o'ralgan rotorli asinhron motorga asoslangan an'anaviy kran elektr yuritma tizimlari bilan jihozlangan kranlarni modernizatsiya qilishda amalga oshirildi. bunday modernizatsiya xarajatlarini kamaytirish uchun elektr motorlari va ba'zi hollarda balast rezistorlari saqlanib qoldi, ular hisob-kitoblarni tekshirib, ulanish sxemasini o'zgartirgandan so'ng tormoz sifatida ishlatilgan. .uch fazali kranli asinhron motorlar haddan tashqari yuk ko'tarish qobiliyatiga va nisbatan past ishga tushirish bilan katta boshlanish momentiga ega elektr dvigatelining cholgamlariga …

3 / 14

orat qilish hozirda keng qo'llaniladi, chunki bu rotor tezligini keng diapazonda, ham nominal qiymatlardan yuqori va pastda silliq o'zgartirishga imkon beradi.chastotani o'zgartirgichlar - bu katta boshqaruv diapazoni va asenkron motorlarni boshqarish uchun keng ko'lamli funktsiyalarga ega zamonaviy, yuqori texnologiyali qurilmalar. yuqori sifat va ishonchlilik ularni turli sohalarda nasoslar, ventilyatorlar, konveyerlar va boshqalarni boshqarish uchun ishlatish imkonini beradi.ta'minot kuchlanishiga ko'ra, chastota konvertorlari bir fazali va uch fazali bo'linadi va ularning dizayni bo'yicha elektr mashinasi aylanadigan va statik. elektr mashinasi konvertorlarida o'zgaruvchan chastota an'anaviy yoki maxsus elektr mashinalari yordamida olinadi. statik chastotali konvertorlarda ta'minot oqimining chastotasini o'zgartirish harakatlanmaydigan elektr elementlardan foydalanish orqali erishiladi. asinxron dvigatelning chastotali o'zgartirgich sxemasi asinxron elektr motorlar uchun eng mashhur boshqaruv strategiyasi vektor nazorati hisoblanadi. hozirgi vaqtda ko'pchilik chastota konvertorlari vektor nazoratini yoki hatto sensorsiz vektor nazoratini amalga oshiradilar (bu tendentsiya dastlab skalyar boshqaruvni amalga oshiradigan va tezlik sensorini ulash uchun terminallarga ega bo'lmagan chastotali konvertorlarda uchraydi). chiqishdagi …

4 / 14

da asinhron motorni avtomatik ravishda boshqarishga va belgilangan vaqt algoritmiga muvofiq elektr yuritmani ishga tushirishga qodir. qisqa muddatli quvvat uzilishida ish rejimini avtomatik ravishda tiklash uchun qo'llab-quvvatlash funktsiyalari. vaqtinchalik jarayonlarni masofadan boshqarish pultidan boshqaring va elektr motorlarini ortiqcha yuklardan himoya qiladi. chastota oʻzgartkichli boshqarish tizimining afzalliklari aniq boshqarish yukni ko'tarish va tashish jarayonini aniq va mukammal boshqarishga imkon beradi. yuqori samaradorlik energiya sarfini optimallashtiradi, bu esa ishlab chiqarish jarayonini samaraliroq qiladi. uzluksiz ish uzoq va uzluksiz ishlashga imkon beradi, chunki chastota o'zgartkichlar ortiqcha yuklanishga chidamli. xavfsizlik kran operatorlarining xavfsizligini oshirishga yordam beradi, chunki tizim aniq va ishonchli ishlaydi. 10 chastotani o'zgartirgichning asinxron elektr motoriga ulanish diagrammas chastota o’zgartgich. kran yuritmasini boshqarishda mikrokontrller va plc tizimlarining roli mikrokontrller mikrokontrllerlar kran yuritmasining tezligini, aylanish momentini va boshqa parametrlarini boshqarish uchun ishlatiladi. plc tizimlari plc tizimlari kran yuritmasining ishlashini nazorat qilish, xavfsizlikni ta'minlash va diagnostik ma'lumotlarni yig'ish uchun ishlatiladi. boshqarish tuzilmasi mikrokontrllerlar va …

5 / 14

a elektr energiyasini tejashga yordam beradi. chastota oʻzgartkichlarining foydasi shundaki, ular kran tizimlarining ish samaradorligini sezilarli darajada oshiradi, motorlarning ishga tushirish va ishlash jarayonlarida energiya yo'qotishlarini kamaytiradi. bunda, rotor o'zgarishlaridagi nosimmetrik holatlar va qisqa tutashgan halqalarga nisbatan yuqori ishonchlilik va uzoq muddatli ishlash ko'rsatkichlari ta'minlanadi. shuningdek, rotor fazalaridan biri uzilganda ham tizimning barqaror ishlashi davom etadi. foydalanilgan adabiyotlar: 1. a. m. maksimov, “elektr yuritmalarini boshqarish asoslari,” o’zbekistan, 2016. 2. i. s. yakovlev, “asinhron motorlar va ularning boshqarilishi,” mashinasozlik, 2018. 3. a. i. ponomarev, “kranli mexanizmlar va ularni boshqarish tizimlari,” moskva, 2020. 4. v. b. petrov, “chastota oʻzgartkichli boshqariluvchilar,” 2017. 5. mchj "kranpriborservice" texnik hujjatlari, 2023. image1.jpeg image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png
