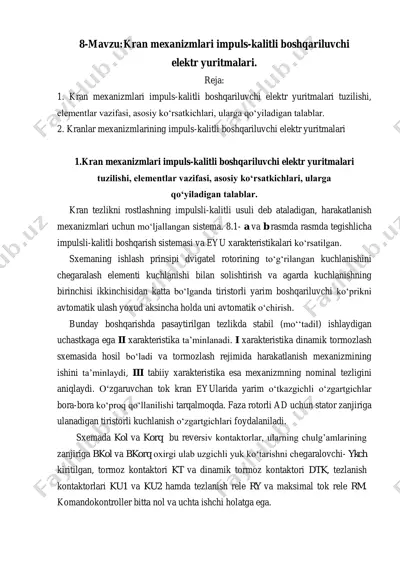

8-mavzu:kran mexanizmlari impuls-kalitli boshqariluvchi elektr yuritmalari. reja: 1. kran mexanizmlari impuls-kalitli boshqariluvchi elektr yuritmalari tuzilishi, elementlar vazifasi, asosiy ko‘rsatkichlari, ularga qo‘yiladigan talablar. 2. kranlar mexanizmlarining impuls-kalitli boshqariluvchi elektr yuritmalari 1.kran mexanizmlari impuls-kalitli boshqariluvchi elektr yuritmalari tuzilishi, elementlar vazifasi, asosiy ko‘rsatkichlari, ularga qo‘yiladigan talablar. kran tezlikni rostlashning impulsli-kalitli usuli deb ataladigan, harakatlanish mexanizmlari uchun mo‘ljallangan sistema. 8.1- a va b rasmda rasmda tegishlicha impulsli-kalitli boshqarish sistemasi va eyu xarakteristikalari ko‘rsatilgan. sxemaning ishlash prinsipi dvigatel rotorining to‘g‘rilangan kuchlanishini chegaralash elementi kuchlanishi bilan solishtirish va agarda kuchlanishning birinchisi ikkinchisidan katta bo‘lganda tiristorli yarim boshqariluvchi ko‘prikni avtomatik ulash yoxud aksincha holda uni avtomatik o‘chirish. bunday boshqarishda pasaytirilgan tezlikda stabil (mo‘‘tadil) ishlaydigan uchastkaga ega ii xarakteristika ta’minlanadi. i xarakteristika dinamik tormozlash sxemasida hosil bo‘ladi va tormozlash rejimida harakatlanish mexanizmining ishini ta’minlaydi, iii tabiiy xarakteristika esa mexanizmning nominal tezligini aniqlaydi. o‘zgaruvchan tok kran eyularida yarim o‘tkazgichli o‘zgartgichlar bora-bora ko‘proq qo‘llanilishi tarqalmoqda. faza rotorli ad uchun stator …

2 / 4

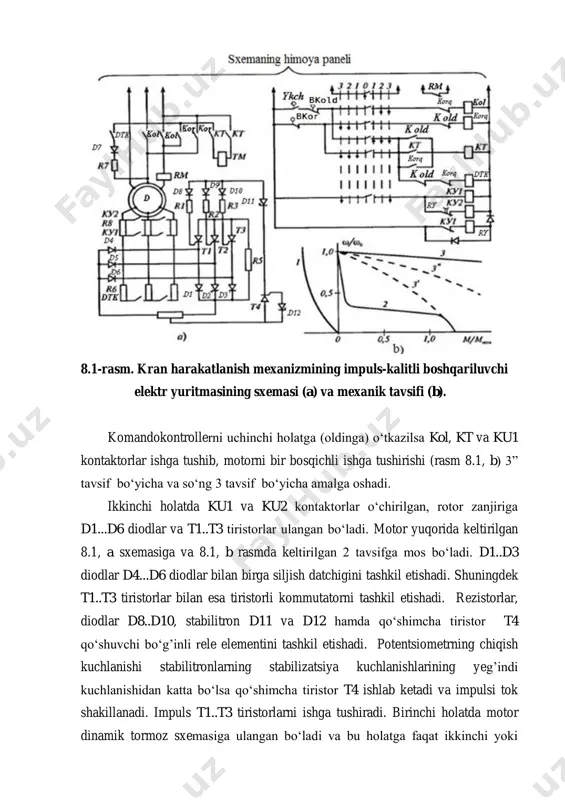

emasi (a) va mexanik tavsifi (b). komandokontrollerni uchinchi holatga (oldinga) o‘tkazilsa kol, kt va ku1 kontaktorlar ishga tushib, motorni bir bosqichli ishga tushirishi (rasm 8.1, b) 3” tavsif bo‘yicha va so‘ng 3 tavsif bo‘yicha amalga oshadi. ikkinchi holatda ku1 va ku2 kontaktorlar o‘chirilgan, rotor zanjiriga d1...d6 diodlar va t1..t3 tiristorlar ulangan bo‘ladi. motor yuqorida keltirilgan 8.1, a sxemasiga va 8.1, b rasmda keltirilgan 2 tavsifga mos bo‘ladi. d1..d3 diodlar d4...d6 diodlar bilan birga siljish datchigini tashkil etishadi. shuningdek t1..t3 tiristorlar bilan esa tiristorli kommutatorni tashkil etishadi. rezistorlar, diodlar d8..d10, stabilitron d11 va d12 hamda qo‘shimcha tiristor t4 qo‘shuvchi bo‘g’inli rele elementini tashkil etishadi. potentsiometrning chiqish kuchlanishi stabilitronlarning stabilizatsiya kuchlanishlarining yeg’indi kuchlanishidan katta bo‘lsa qo‘shimcha tiristor t4 ishlab ketadi va impulsi tok shakillanadi. impuls t1..t3 tiristorlarni ishga tushiradi. birinchi holatda motor dinamik tormoz sxemasiga ulangan bo‘ladi va bu holatga faqat ikkinchi yoki uchinchi holatdan o‘tishi mumkin. nol holatidan o‘tish mumkin emas. …

3 / 4

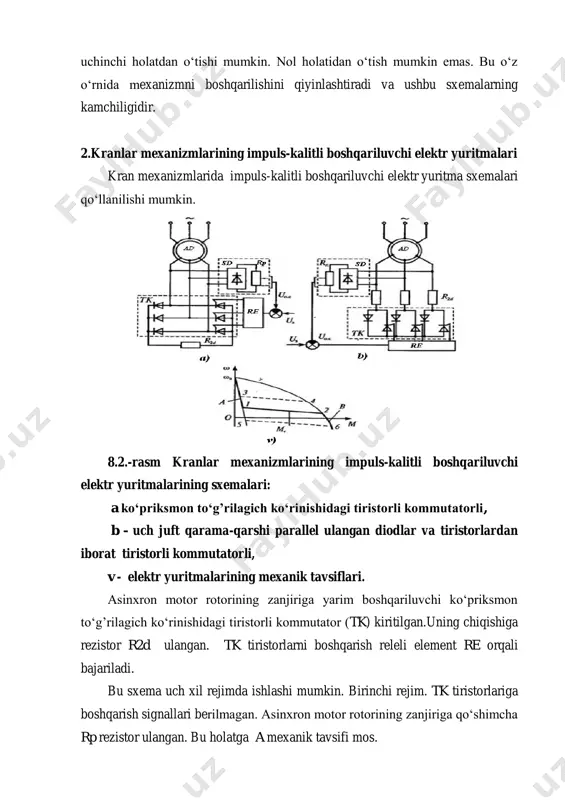

sxema uch xil rejimda ishlashi mumkin. birinchi rejim. tk tiristorlariga boshqarish signallari berilmagan. asinxron motor rotorining zanjiriga qo‘shimcha rp rezistor ulangan. bu holatga a mexanik tavsifi mos. ikkinchi rejim. re ishga tushirilgan. tiristorlarga boshqarish signallari berilgan, tk ochiq va motor rotorining zanjiriga qo‘shimcha rp rezistordan tashqari yana r2d rezistor ulangan. bu holatga b mexanik tavsifi mos. uchinchi rejim. uchinchi rejim birinchi va ikkinchi rejimlarni ketma ketligidan iborat bo‘lib, u 1 va 2 nuqtalar orasidagi tezliklar zonasida ishlaydi. bunda tk ni impulsli ulanish va o‘chirish rejimida asinxron motor momenti a va b mexanik tavsiflari orasida bo‘ladi. impuls-kalitli boshqariluvchi elektr yuritma sxemasining ikkinchi variantida (8.2, b) rezistorlar rotorning o‘zgaruvchan tok zanjiriga ulangan, tk uch juft qarama-qarshi parallel ulangan diodlar va tiristorlardan iborat. birinchi va ikkinchi sxemalarning ishlash prinsipi bir xil bo‘lib, ikkinchi variantdagi sxemaning asosiy afzalligi bu kichik tezliklarda taxogeneratorlarni qo‘llamasdan bikir mexanik tavsifni olishdir. nazorat savollari. 1. rostlanadigan eyu larda dvigatellarni …

4 / 4

kran mexanizmlari impuls-kalitli boshqariluvchi elektr yuritmalari - Page 4
