elektryuritma impuls-kalitli boshqariluvchi kranmexanizmlar

PPTX 11 pages 513.9 KB Free download

11 pages

FaylHub.uz

Download via Telegram

Size 513.9 KB

File type PPTX

Pages 11

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 11

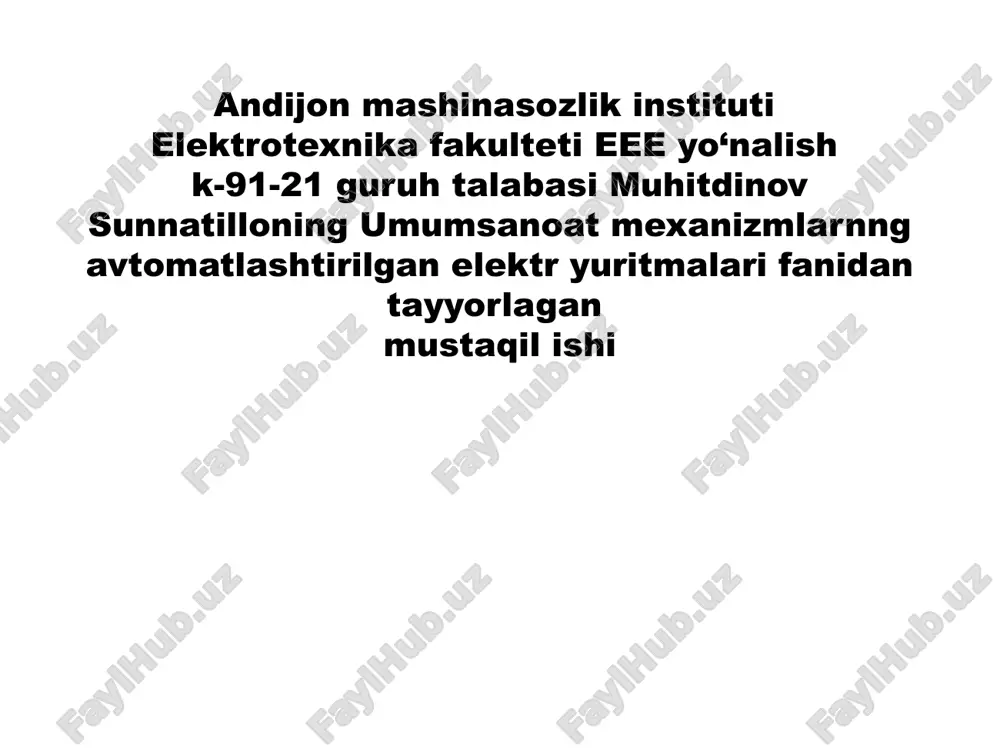

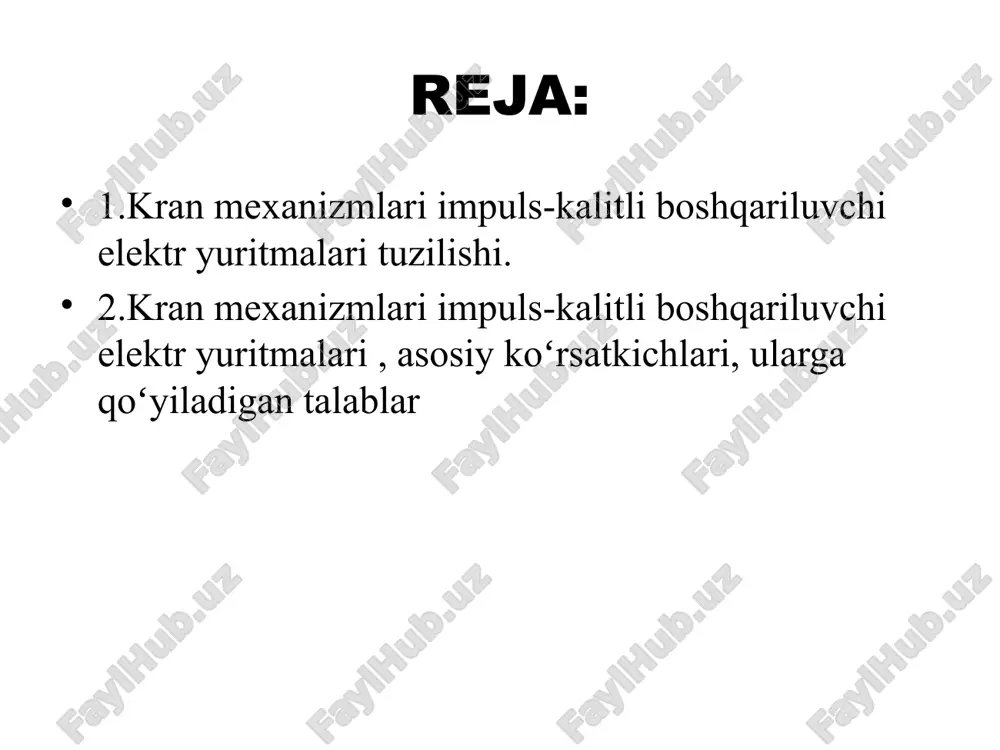

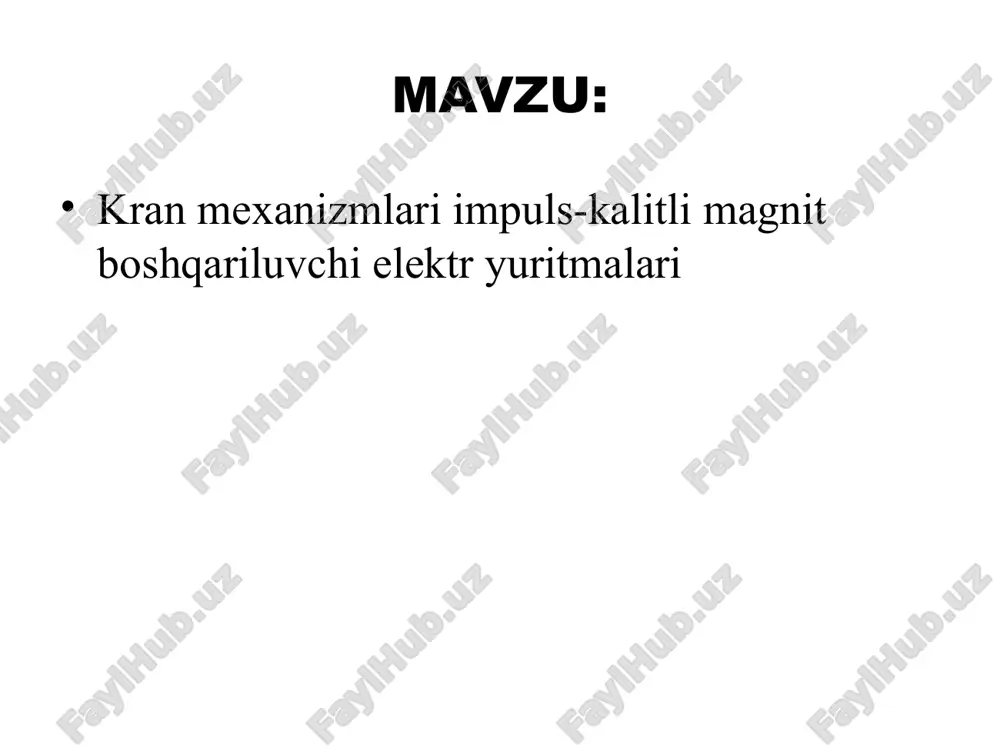

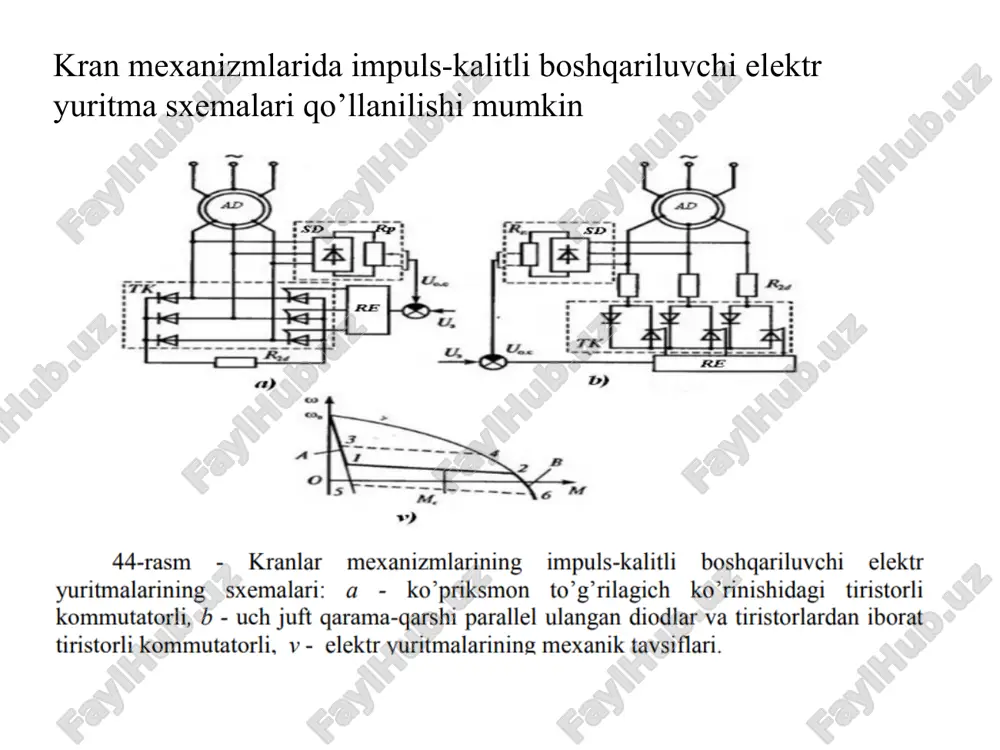

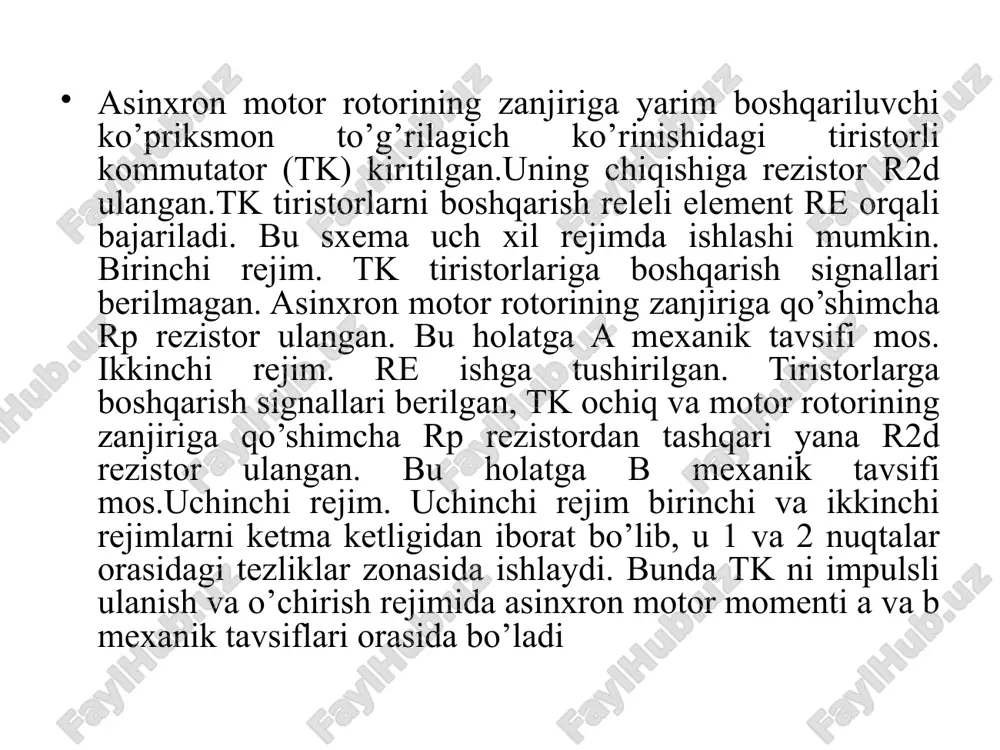

andijon mashinasozlik instituti elektrotexnika fakulteti eee yo‘nalish k-91-21 guruh talabasi muhitdinov sunnatulloning umumsanoat mexanizmlarnng avtomatlashtirilgan elektr yuritmalari fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee yo‘nalish k-91-21 guruh talabasi muhitdinov sunnatilloning umumsanoat mexanizmlarnng avtomatlashtirilgan elektr yuritmalari fanidan tayyorlagan mustaqil ishi mavzu: kran mexanizmlari impuls-kalitli magnit boshqariluvchi elektr yuritmalari reja: 1.kran mexanizmlari impuls-kalitli boshqariluvchi elektr yuritmalari tuzilishi. 2.kran mexanizmlari impuls-kalitli boshqariluvchi elektr yuritmalari , asosiy koʻrsatkichlari, ularga qoʻyiladigan talablar kran mexanizmlarida impuls-kalitli boshqariluvchi elektr yuritma sxemalari qo’llanilishi mumkin asinxron motor rotorining zanjiriga yarim boshqariluvchi ko’priksmon to’g’rilagich ko’rinishidagi tiristorli kommutator (tk) kiritilgan.uning chiqishiga rezistor r2d ulangan.tk tiristorlarni boshqarish releli element re orqali bajariladi. bu sxema uch xil rejimda ishlashi mumkin. birinchi rejim. tk tiristorlariga boshqarish signallari berilmagan. asinxron motor rotorining zanjiriga qo’shimcha rp rezistor ulangan. bu holatga a mexanik tavsifi mos. ikkinchi rejim. re ishga tushirilgan. tiristorlarga boshqarish signallari berilgan, tk ochiq va motor rotorining zanjiriga qo’shimcha rp rezistordan tashqari …

2 / 11

hi sxemalarning ishlash prinsipi bir xil bo’lib, ikkinchi variantdagi sxemaning asosiy afzalligi bu kichik tezliklarda taxogeneratorlarni qo’llamasdan bikir mexanik tavsifni olishdir sxemada kol va korq bu reversiv kontaktorlar, ularning chulg’amlarining zanjiriga bkol va bkorq oxirgi ulab uzgichli yuk ko’tarishni chegaralovchi- ykch kiritilgan, tormoz kontaktori kt va dinamik tormoz kontaktori dtk, tezlanish kontaktorlari ku1 va ku2 hamda tezlanish rele ry va maksimal tok rele rm. komandokontroller bitta nol va uchta ishchi holatga ega.komandokontrollerni uchinchi holatga (oldinga) o’tkazilsa kol, kt va ku1 kontaktorlar ishga tushib, motorni bir bosqichli ishga tushirishi (rasm 44, b) 3” tavsif bo’yicha va so’ng 3 tavsif bo’yicha amalga oshadi.ikkinchi holatda ku1 va ku2 kontaktorlar o’chirilgan, rotor zanjiriga d1...d6 diodlar va t1..t3 tiristorlar ulangan bo’ladi. motor yuqorida keltirilgan 44, a sxemasiga va 43, b rasmda keltirilgan 2 tavsifga mos bo’ladi. d1..d3 diodlar d4...d6 diodlar bilan birga siljish datchigini tashkil etishadi. shuningdek t1..t3 tiristorlar bilan esa tiristorli kommutatorni tashkil etishadi. …

3 / 11

elektryuritma impuls-kalitli boshqariluvchi kranmexanizmlar - Page 3

4 / 11

elektryuritma impuls-kalitli boshqariluvchi kranmexanizmlar - Page 4

5 / 11

elektryuritma impuls-kalitli boshqariluvchi kranmexanizmlar - Page 5

Want to read more?

Download all 11 pages for free via Telegram.

Download full file

About "elektryuritma impuls-kalitli boshqariluvchi kranmexanizmlar"

andijon mashinasozlik instituti elektrotexnika fakulteti eee yo‘nalish k-91-21 guruh talabasi muhitdinov sunnatulloning umumsanoat mexanizmlarnng avtomatlashtirilgan elektr yuritmalari fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee yo‘nalish k-91-21 guruh talabasi muhitdinov sunnatilloning umumsanoat mexanizmlarnng avtomatlashtirilgan elektr yuritmalari fanidan tayyorlagan mustaqil ishi mavzu: kran mexanizmlari impuls-kalitli magnit boshqariluvchi elektr yuritmalari reja: 1.kran mexanizmlari impuls-kalitli boshqariluvchi elektr yuritmalari tuzilishi. 2.kran mexanizmlari impuls-kalitli boshqariluvchi elektr yuritmalari , asosiy koʻrsatkichlari, ularga qoʻyiladigan talablar kran mexanizmlarida impuls-kalitli boshqariluvchi elektr yuritma sxemal...

This file contains 11 pages in PPTX format (513.9 KB). To download "elektryuritma impuls-kalitli boshqariluvchi kranmexanizmlar", click the Telegram button on the left.
