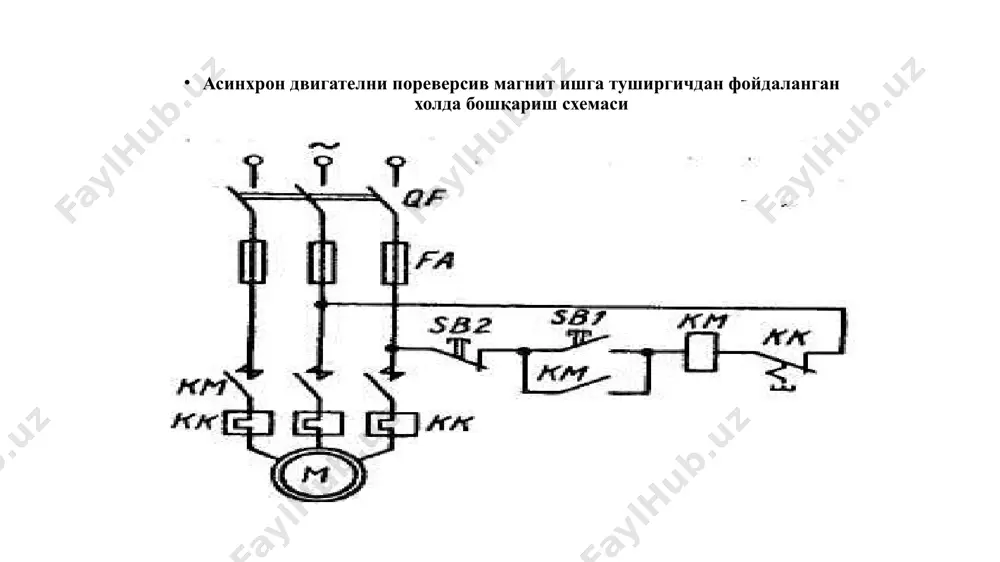

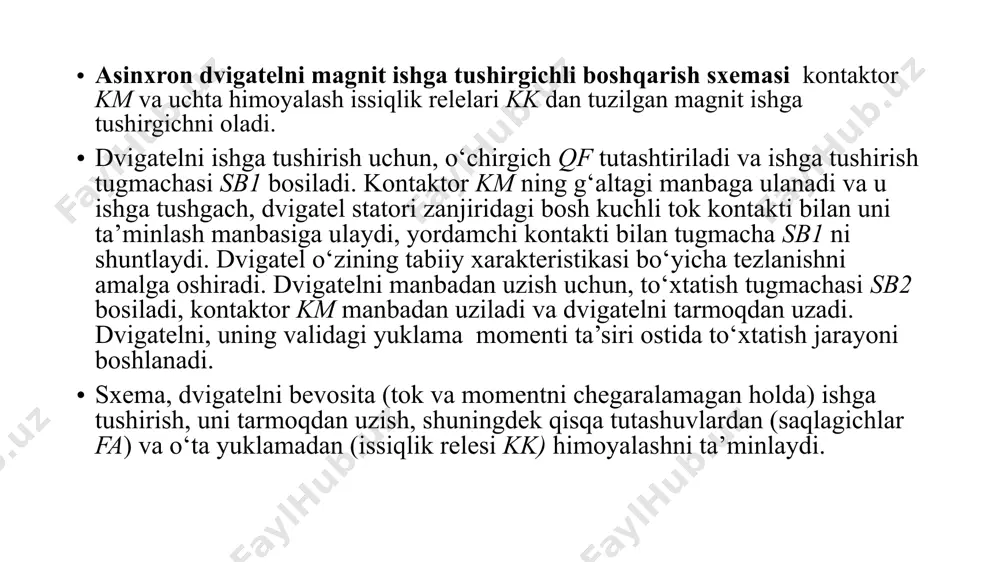

презентация powerpoint ‘ andijon mashinasozlik instituti elektrotexnika fakulteti eee yo‘nalish k-91-21 guruh talabasi muhitdinov sunnatilloning elektr yuritma asoslari fanidan mustaqil ishi mavzu: asinxron dvigatelni ishga tushirish asinxron dvigatelni magnit ishga tushirgichli boshqarish sxemasi kontaktor km va uchta himoyalash issiqlik relelari kk dan tuzilgan magnit ishga tushirgichni oladi. dvigatelni ishga tushirish uchun, o‘chirgich qf tutashtiriladi va ishga tushirish tugmachasi sb1 bosiladi. kontaktor km ning g‘altagi manbaga ulanadi va u ishga tushgach, dvigatel statori zanjiridagi bosh kuchli tok kontakti bilan uni ta’minlash manbasiga ulaydi, yordamchi kontakti bilan tugmacha sb1 ni shuntlaydi. dvigatel o‘zining tabiiy xarakteristikasi bo‘yicha tezlanishni amalga oshiradi. dvigatelni manbadan uzish uchun, to‘xtatish tugmachasi sb2 bosiladi, kontaktor km manbadan uziladi va dvigatelni tarmoqdan uzadi. dvigatelni, uning validagi yuklama momenti ta’siri ostida to‘xtatish jarayoni boshlanadi. sxema, dvigatelni bevosita (tok va momentni chegaralamagan holda) ishga tushirish, uni tarmoqdan uzish, shuningdek qisqa tutashuvlardan (saqlagichlar fa) va o‘ta yuklamadan (issiqlik relesi kk) himoyalashni ta’minlaydi. асинхрон …

2 / 10

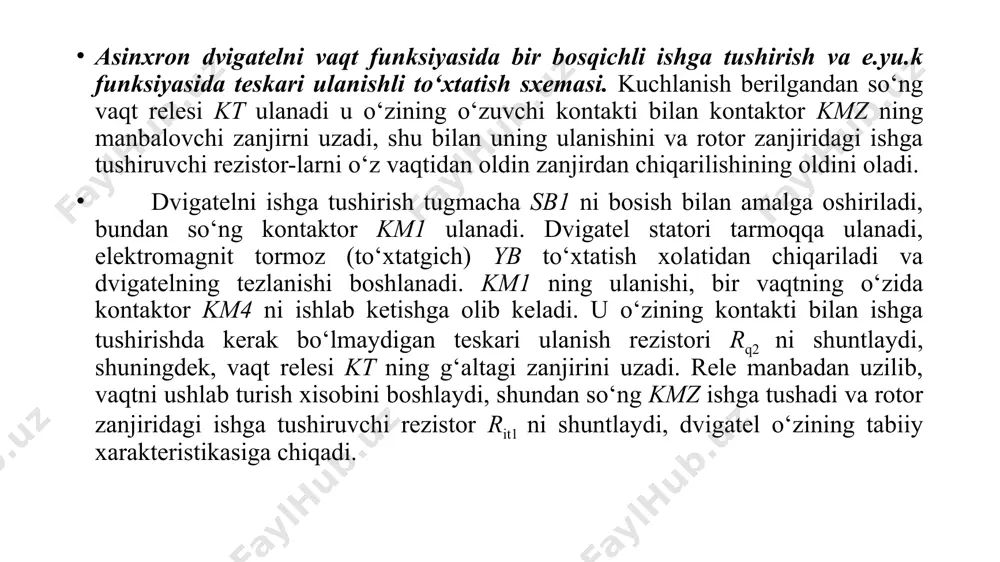

shi, bir vaqtning o‘zida kontaktor km4 ni ishlab ketishga olib keladi. u o‘zining kontakti bilan ishga tushirishda kerak bo‘lmaydigan teskari ulanish rezistori rq2 ni shuntlaydi, shuningdek, vaqt relesi kt ning g‘altagi zanjirini uzadi. rele manbadan uzilib, vaqtni ushlab turish xisobini boshlaydi, shundan so‘ng kmz ishga tushadi va rotor zanjiridagi ishga tushiruvchi rezistor rit1 ni shuntlaydi, dvigatel o‘zining tabiiy xarakteristikasiga chiqadi. . faza rotorli ad ni vaqt funksiyasi bo‘yicha ishga tushirish va e.yu.k funksiyasi bo‘yicha teskari ulanishli to‘xtatish sxemasi to‘xtatishni boshqarish to‘xtatish relesi kv tomonidan amalga oshiriladi. rele rotor e.yu.k (tezligi) ning qiymatini nazorat qilib turadi. u rezistor rr yordamida shunday tarzda rostlanganki, ishga tushi-rishda (dvigatel sirpanishi 0s1 bo‘lganda) rotorda xosil bo‘layotgan e.yu.k uni ulash uchun yetarli bo‘lmaydi, teskari ulanishli rejimda esa (sirpanish 1s2 bo‘lganda), e.yu.k. qiymati uni ulashga yetarli bo‘lib qoladi. dvigatelni to‘xtatishni amalga oshirish uchun ikkillangan tugmacha sb2 bosiladi, uning uzuvchi kontakti kontaktor km1 g‘altagining manbalash zanjirini uzadi. bundan …

3 / 10

kamayganda, rele kv uziladi va o‘zining uzuvchi kontaktori bilan km2 manbalanishini yo‘qotib, dvigatelni tarmoqdan uzadi, sxema boshlang‘ich xolatga qaytadi. km2 uzilgandan so‘ng, to‘xtagich yb quvvatdan ketadi va u dvigatel valini qaydlash (to‘xtatish) ni ta’minlaydi. ad ni tok funksiyasi bo‘yicha ishga tushirish va tezlik funksiyasi bo‘yicha dinamik to‘xtatish sxemasi shu sababli, dvigatelni tezlanishi rotor zanjiridagi ishga tushiruvchi rezistor rq2 bilan boshlanadi. kontaktor km1 ni ishga tushishi, shuningdek, tugmacha sb1 ni shuntlanishiga, to‘xtatish kontaktori km3 g‘altagining zanjirini uzilishiga va kuchlanishning oraliq relesi kv ni ulanishiga olib keladi. ammo bu, kontaktor km2 ni ishga tushirishga olib kelmaydi, chunki ushbu zanjirda rele ka ning kontakti ochiq bo‘ladi. dvigatel tezligi ortib borgan sari rotordagi e.yu.k. va tok kamayadi. rotordagi tokning ma’lum bir qiymatida (rele ka ning uzilish tokiga teng qiymatida) ka uziladi va o‘zini uzuvchi kontakti bilan kontaktor km2 ning manbalash zanjirini yopadi. km2 ishga tushadi, ishga tushiruvchi rezistor rq2 ni shuntlaydi va dvigatel o‘zining …

4 / 10

tezligi nulga yaqin bo‘lganda, tezlikni nazorat relesi sr kontaktor km3 g‘altagi zanjirdagi o‘zining kontaktini ochadi. km3 ishdan chiqadi va dvigatelni to‘xtatish tugallanadi. sxema boshlang‘ich xolatga qaytadi va keyingi ishlashga tayyor bo‘ladi. foydalanilgan adabiyotlar: 1. imomnazarov a.t. sanoat korxonalari va fuqarolik binolarning elektr jihozlari. -t.: «ilm ziyo», 2006. - 185 b. 2. valery vodovozov «introduction to power engineering», 1st edition, bookboon. london, 2010. - 112 p. 3. vodovozov.v. electric drive systems and operation. bookboon. london, 2011.-113 p. 4. belov m.p. i dr. avtomatizirovannыy elektroprivod tipovыx i proizvodstvennыx mexanizmov i texnologicheskix kompleksov. - m.: energoatomizdat, 2004. - 575 s. 5. ilinskiy n.f., rojanovskiy yu.v., gornov a.o. energosberejeniya v elektroprivode. - m.: vыs. shk, 2000. - 127 s. 6. xoshimov o.o., imomnazarov a.t. elektromexanik tizimlarda energiya tejamkorlik. - t: o‘ajbnt markazi, 2004, - 94 b. 7. imomnazarov a.t., a’zamova g.a. asinxron motorlarning energiya tejamkor ish rejimlari. monografiya. — t: toshdtu, 2014. - 140 …
