1 / 16

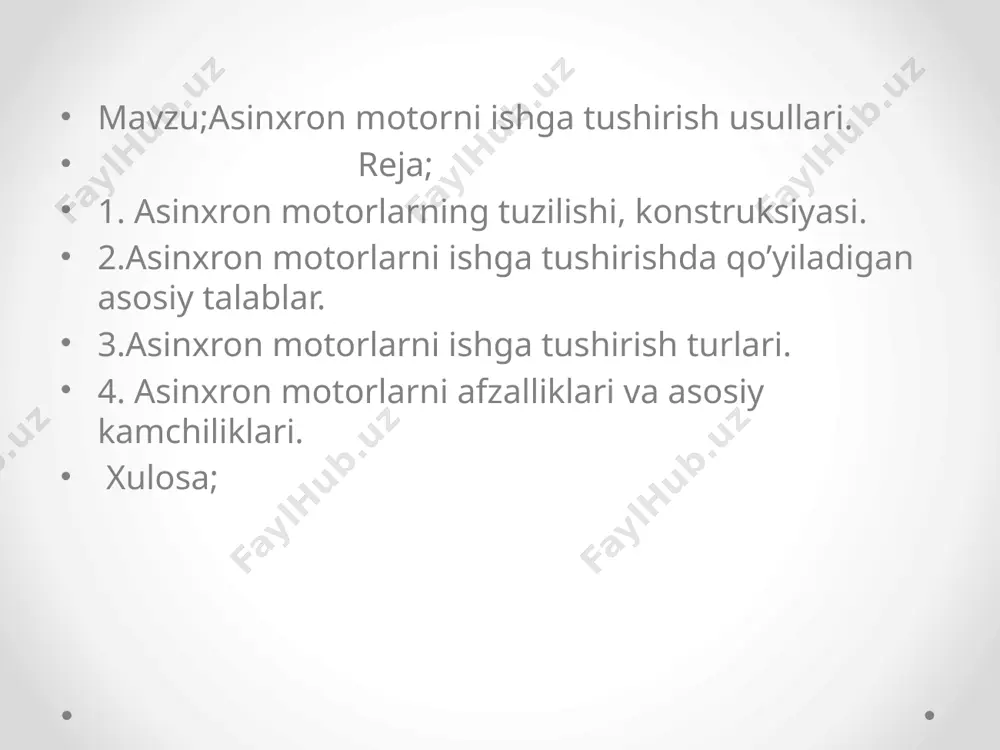

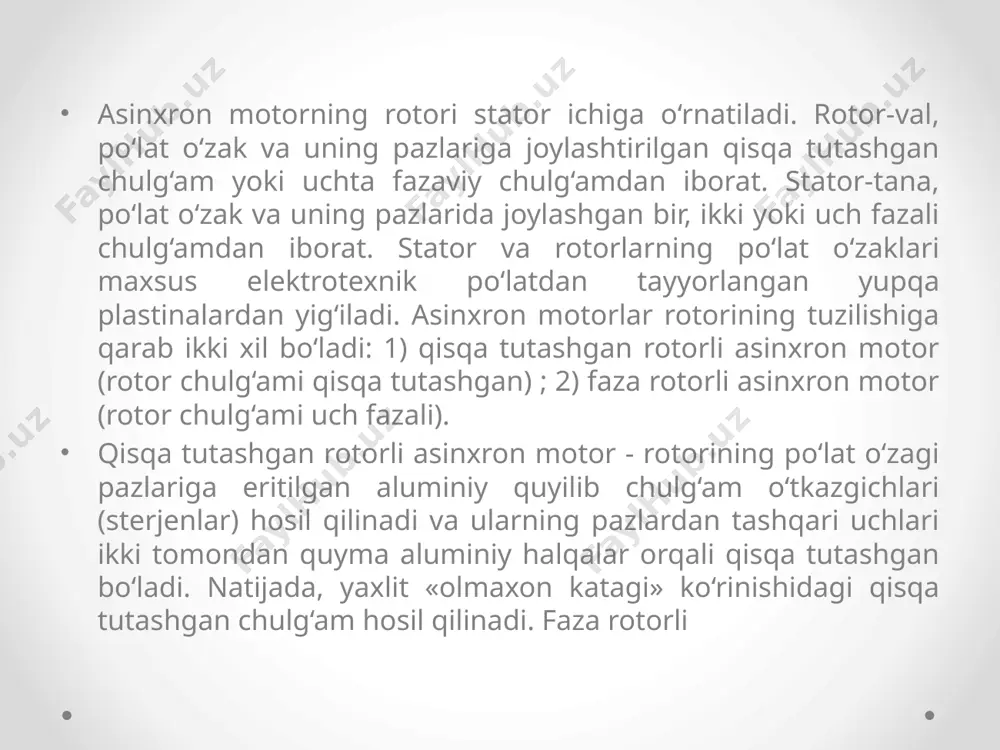

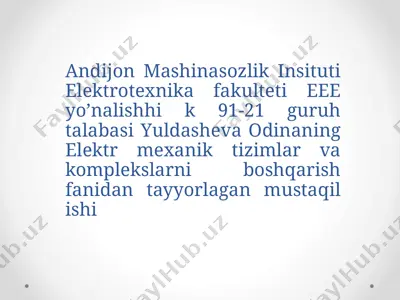

andijon mashinasozlik insituti elektrotexnika fakulteti eee yo’nalishhi k 91-21 guruh talabasi yuldasheva odinaning elektr mexanik tizimlar va komplekslarni boshqarish fanidan tayyorlagan mustaqil ishi andijon mashinasozlik insituti elektrotexnika fakulteti eee yo’nalishhi k 91-21 guruh talabasi yuldasheva odinaning elektr mexanik tizimlar va komplekslarni boshqarish fanidan tayyorlagan mustaqil ishi mavzu;asinxron motorni ishga tushirish usullari. reja; 1. asinxron motorlarning tuzilishi, konstruksiyasi. 2.asinxron motorlarni ishga tushirishda qo’yiladigan asosiy talablar. 3.asinxron motorlarni ishga tushirish turlari. 4. asinxron motorlarni afzalliklari va asosiy kamchiliklari. xulosa; asinxron motorning rotori stator ichiga o‘rnatiladi. rotor-val, po‘lat o‘zak va uning pazlariga joylashtirilgan qisqa tutashgan chulg‘am yoki uchta fazaviy chulg‘amdan iborat. stator-tana, po‘lat o‘zak va uning pazlarida joylashgan bir, ikki yoki uch fazali chulg‘amdan iborat. stator va rotorlarning po‘lat o‘zaklari maxsus elektrotexnik po‘latdan tayyorlangan yupqa plastinalardan yig‘iladi. asinxron motorlar rotorining tuzilishiga qarab ikki xil bo‘ladi: 1) qisqa tutashgan rotorli asinxron motor (rotor chulg‘ami qisqa tutashgan) ; 2) faza rotorli asinxron motor (rotor chulg‘ami …

2 / 16

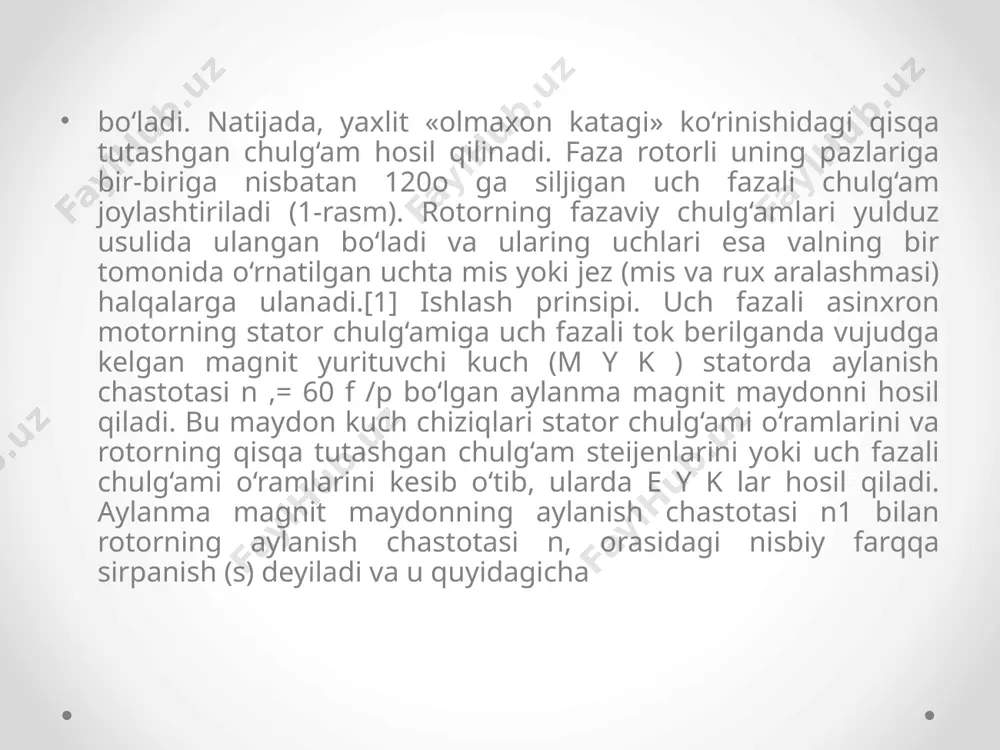

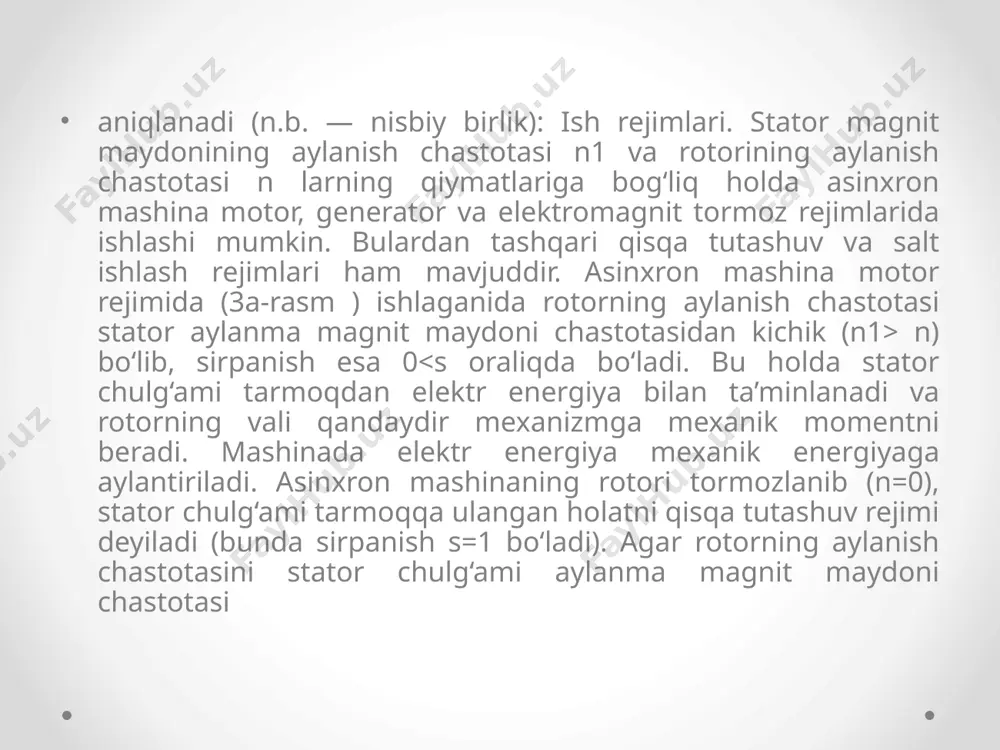

yoki jez (mis va rux aralashmasi) halqalarga ulanadi.[1] ishlash prinsipi. uch fazali asinxron motorning stator chulg‘amiga uch fazali tok berilganda vujudga kelgan magnit yurituvchi kuch (m y k ) statorda aylanish chastotasi n ,= 60 f /p bo‘lgan aylanma magnit maydonni hosil qiladi. bu maydon kuch chiziqlari stator chulg‘ami o‘ramlarini va rotorning qisqa tutashgan chulg‘am steijenlarini yoki uch fazali chulg‘ami o‘ramlarini kesib o‘tib, ularda e y k lar hosil qiladi. aylanma magnit maydonning aylanish chastotasi n1 bilan rotorning aylanish chastotasi n, orasidagi nisbiy farqqa sirpanish (s) deyiladi va u quyidagicha aniqlanadi (n.b. — nisbiy birlik): ish rejimlari. stator magnit maydonining aylanish chastotasi n1 va rotorining aylanish chastotasi n larning qiymatlariga bog‘liq holda asinxron mashina motor, generator va elektromagnit tormoz rejimlarida ishlashi mumkin. bulardan tashqari qisqa tutashuv va salt ishlash rejimlari ham mavjuddir. asinxron mashina motor rejimida (3a-rasm ) ishlaganida rotorning aylanish chastotasi stator aylanma magnit maydoni chastotasidan kichik (n1> n) …

3 / 16

ladi. bunda motorning stator chulg‘ami yetarli darajadagi quvvatga ega bo‘lgan elektr tarmog‘iga magnit ishga tushirgich yoki oddiy ulagich yordamida qo‘shiladi va uning tezligi tabiiy mexanik xarakteristikasi bo‘yicha o‘sib boradi. ishga tushirish toki i ancha katta bo‘lsa ham motor uchun xavfli bo‘lmaydi, chunki ishga tushirish qisqa vaqt ichida kechadi. ishga tushirish tokining nominal tokdan 5-7 marta katta bo‘lishi va ishga tushirish momentining uncha katta bo‘lmasligi bu usulning kamchiligi hisoblanadi. motorning stator chulg‘amini to‘g‘ridan to‘g‘ri elektr tarmog‘iga ulab ishga tushirish yuqoridagi kamchiliklarga ega bo‘lishidan qat’iy nazar, u sodda, arzon va energetik ko‘rsatkichlari kattadir. journal of new century innovations wsrjournal.com 71 volume – 6_ issue-4_may_2022 tarmoq kuchlanishini pasaytirib ishga tushirish. bunday usul bilan quvvati katta bo‘lgan qisqa tutashgan rotorli asinxron motorlar ishga tushiriladi. tarmoq kuchlanishini pasaytirish usullari quyidagidan iborat: a) stator chulg'amini yulduz usulidan uchhurchak usuliga o'tkazish yo‘li bilan ishga tushirish. asinxron motorni bunda stator chulg‘ami fazalariga berilayotgan kuchlanish marta kamayadi, xuddi shuningdek …

4 / 16

ishi u kamayadi va motorning aylanish chastotasi oshgan sari unga berilayotgan kuchlanish u, avtomatik ravishda ko‘payib boradi. so‘ngra q2 ulagich ulanadi va motorga tarmoq kuchlanishi u, beriladi, bunda motor nominal kuchlanish bilan ishlaydi. asinxron motorni avtotransformator yordamida ishga tushirish (2,b-rasm). dastlab q3 ulagichning ulangan holatida q1 ulagich qo'shiladi. bunda motorning stator chulg'amiga avtotransformatordan pasaytirilgan kuchlanish beriladi. rotorning aylanish chastotasi oshgandan keyin q3 ulagich uziladi va q2 ulagich ulanadi. shu tariqa stator chulg'amiga tarmoqning to‘la kuchlanishi beriladi. demak, avtotransformator yordamida tarmoqning kuchlanishi (0,55 -0,73) u1n gacha pasaytirilar ekan. tarmoq kuchlanishini pasaytirib asinxron motorlarini ishga tushirishning yuqorida ko‘rib o‘tilgan usullarida ishga tushirish toki va momentining kichikligi ularning kamchiligidir.[3] faza rotorli asinxron motorlarni ishga tushirish. faza rotorli asinxron motorlar maxsus uch fazali ishga tushirish reostati yordamida ishga tushiriladi.ishga tushirish reostati rotor chulg‘amiga ketma-ket ulanadi. uning yordamida rotor chulg‘amining aktiv qarshiligi oshirilib, ishga tushirish toki kamaytiriladi, momenti esa oshiriladi. dastlab motor 1-xarakteristika bo‘yicha ishga …

5 / 16

ydi. bunda ishga tushirish reostatining qarshiligi rl=r3 bo‘ladi. ishga tushirishning oxirida ishga tushirish reostati sxemadan butunlay chiqariladi va shu bilan rotorning chulg‘amlari qisqa tutashtiriladi. bu holda motor tabiiy xarakteristika bo‘yicha,ishlaydi. faza rotorli motorlarni ishga tushirish va ular tuzilishining murakkabligi, qimmatligi va boshqalar bunday motorlarning kamchiligi hisoblanadi. shu sababli faza rotorli motorlar asosan ishga tushirish sharoiti og‘ir bo‘lgan mexanizmlarda qo‘llaniladi asinxron elektr motorini yumshoq ishga tushirish: yumshoq boshlanuvchilar turli xil imkoniyatlarga mos kelmaydigan asinxron motorlar uchun mavjud. ko'pgina modellar, xususan, overclockingni ta'minlashga qaratilgan. shu bilan birga, yumshoq mexanik to'xtashni ta'minlaydigan konfiguratsiyalar mavjud. starters ko'pincha konveyerlarda ishlatiladi. ular, shuningdek, bantli konveyerlarga o'rnatiladi. nasoslar uchun ular ideal. modellarning ishlash printsipi joriy yuk parametrining bosqichma-bosqich pasayishiga asoslanadi. ushbu muammoni batafsil tushunish uchun oddiy boshlang'ich qurilmasini ko'rib chiqish kerak. xulosa: yuqorida keltirilgan mustaqil ishda uch hil ishga tushirish jarayonini tahlil qildim birinchi usulda , tog‘ridan to‘g‘ri tarmoqqa ulab ishga tushirish jarayonini korib chiqdik bu ishga …
