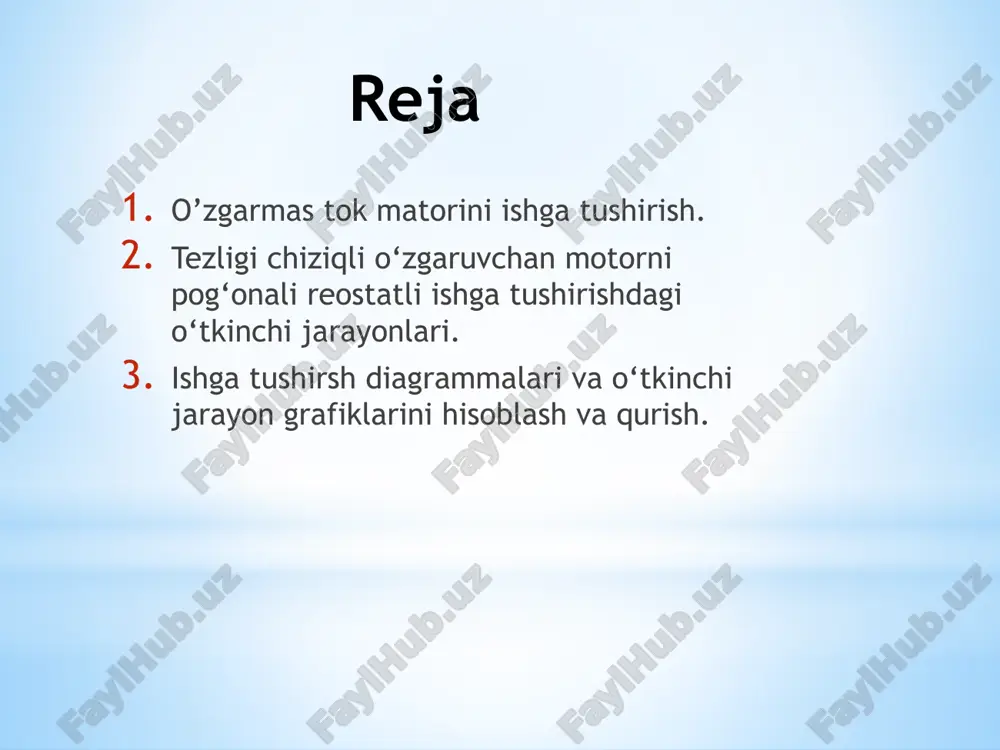

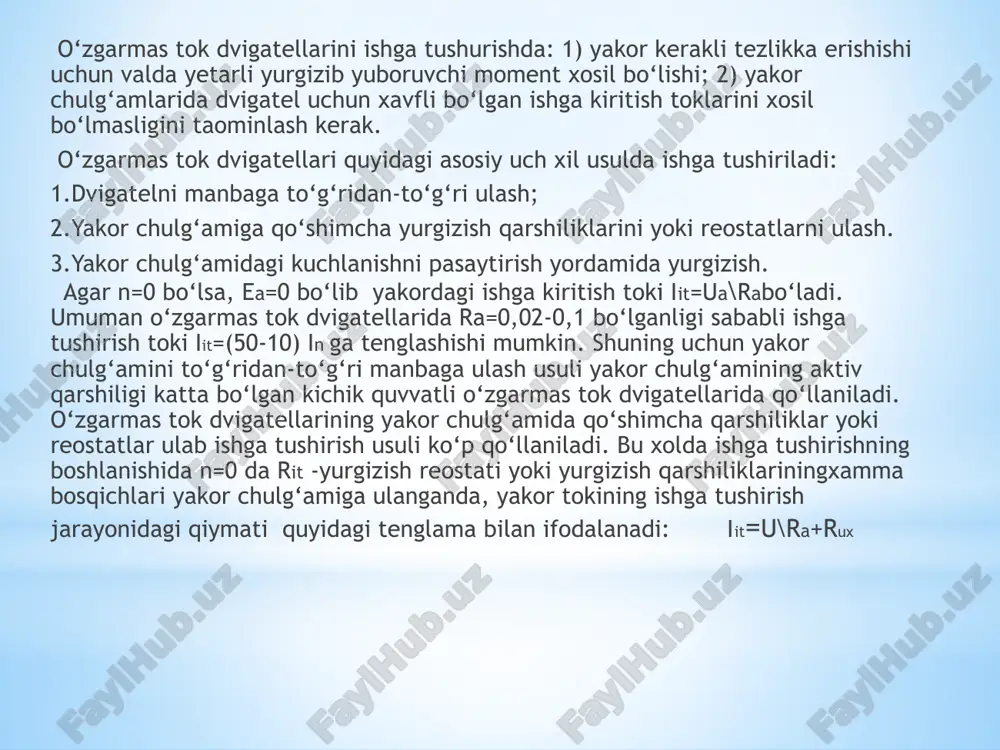

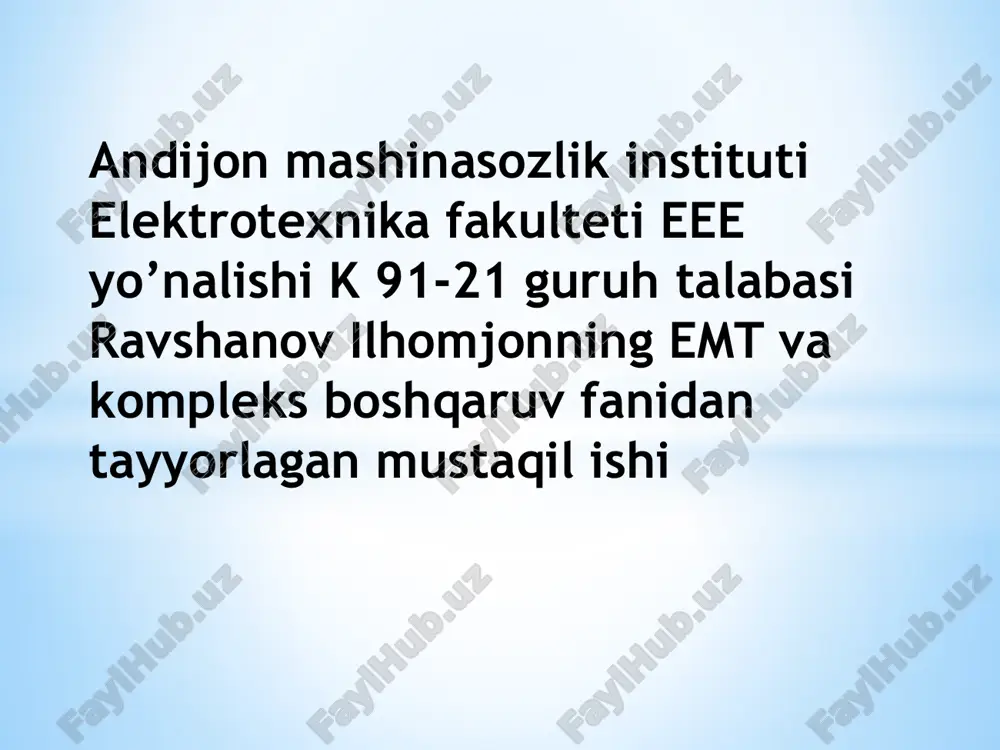

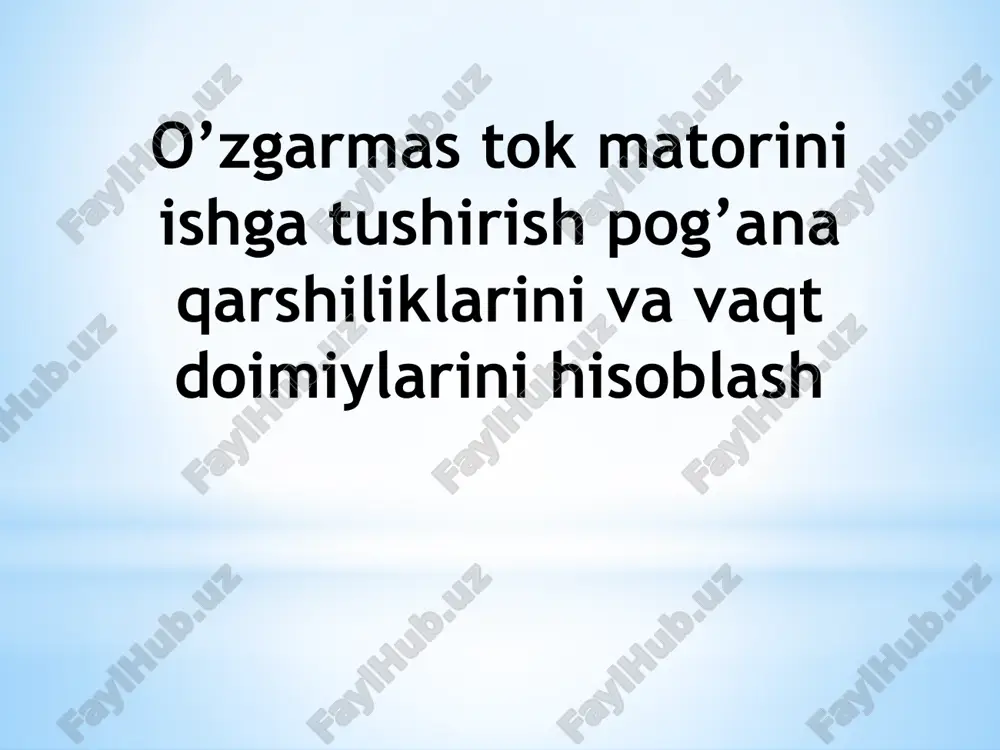

$andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k 91-21 guruh talabasi ravshanov ilhomjonning emt va kompleks boshqaruv fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k 91-21 guruh talabasi ravshanov ilhomjonning emt va kompleks boshqaruv fanidan tayyorlagan mustaqil ishi o’zgarmas tok matorini ishga tushirish pog’ana qarshiliklarini va vaqt doimiylarini hisoblash reja o’zgarmas tok matorini ishga tushirish. tezligi chiziqli o‘zgaruvchan motorni pog‘onali reostatli ishga tushirishdagi o‘tkinchi jarayonlari. ishga tushirsh diagrammalari va o‘tkinchi jarayon grafiklarini hisoblash va qurish. o‘zgarmas tok dvigatellarini ishga tushurishda: 1) yakor kerakli tezlikka erishishi uchun valda yetarli yurgizib yuboruvchi moment xosil bo‘lishi; 2) yakor chulg‘amlarida dvigatel uchun xavfli bo‘lgan ishga kiritish toklarini xosil bo‘lmasligini taominlash kerak. o‘zgarmas tok dvigatellari quyidagi asosiy uch xil usulda ishga tushiriladi: 1.dvigatelni manbaga to‘g‘ridan-to‘g‘ri ulash; 2.yakor chulg‘amiga qo‘shimcha yurgizish qarshiliklarini yoki reostatlarni ulash. 3.yakor chulg‘amidagi kuchlanishni pasaytirish yordamida yurgizish. agar n=0 bo‘lsa, ea=0 bo‘lib yakordagi ishga kiritish toki iit=ua\rabo‘ladi. umuman …$

2 / 13

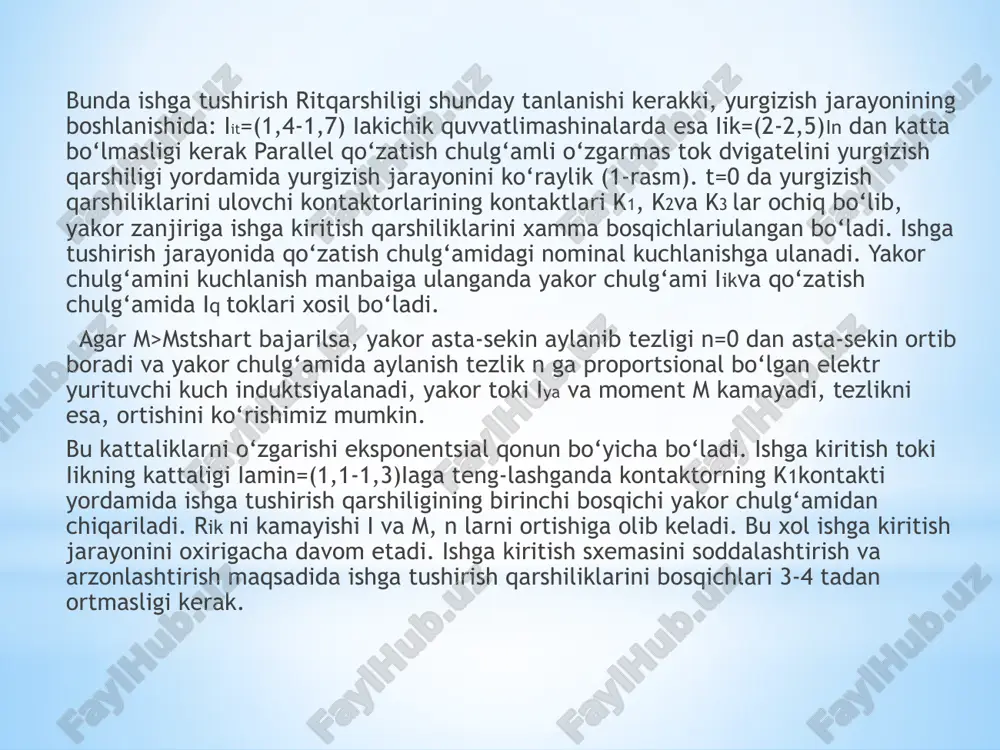

ishga tushirish ritqarshiligi shunday tanlanishi kerakki, yurgizish jarayonining boshlanishida: iit=(1,4-1,7) iakichik quvvatlimashinalarda esa iik=(2-2,5)in dan katta bo‘lmasligi kerak parallel qo‘zatish chulg‘amli o‘zgarmas tok dvigatelini yurgizish qarshiligi yordamida yurgizish jarayonini ko‘raylik (1-rasm). t=0 da yurgizish qarshiliklarini ulovchi kontaktorlarining kontaktlari k1, k2va k3 lar ochiq bo‘lib, yakor zanjiriga ishga kiritish qarshiliklarini xamma bosqichlariulangan bo‘ladi. ishga tushirish jarayonida qo‘zatish chulg‘amidagi nominal kuchlanishga ulanadi. yakor chulg‘amini kuchlanish manbaiga ulanganda yakor chulg‘ami iikva qo‘zatish chulg‘amida iq toklari xosil bo‘ladi. agar m>mstshart bajarilsa, yakor asta-sekin aylanib tezligi n=0 dan asta-sekin ortib boradi va yakor chulg‘amida aylanish tezlik n ga proportsional bo‘lgan elektr yurituvchi kuch induktsiyalanadi, yakor toki iya va moment m kamayadi, tezlikni esa, ortishini ko‘rishimiz mumkin. bu kattaliklarni o‘zgarishi eksponentsial qonun bo‘yicha bo‘ladi. ishga kiritish toki iikning kattaligi iamin=(1,1-1,3)iaga teng-lashganda kontaktorning k1kontakti yordamida ishga tushirish qarshiligining birinchi bosqichi yakor chulg‘amidan chiqariladi. rik ni kamayishi i va m, n larni ortishiga olib keladi. bu xol ishga …

3 / 13

vatli o‘zgarmas tok dvigatellarini ishga tushirish maqsadlarida foydalaniladi. o‘zgarmas tok dvigatellarini aylanish yo‘nalishini o‘zgartirish uchun yakor chulg‘amidagi yoki ko‘zatish chulg‘amidagi tokni yo‘nalishini o‘zgartirish kerak. aralash qo‘zatish chulg‘amli o‘zgarmas tok dvigatellarini ishga tushirish uchun parallel qo‘zatish chulg‘amli o‘zgarmas tok dvigatellarining ishga tushirish sxemalarini qo‘llash mumkin. o‘zgarmas tok dvigatellarini ishga tushirish maqsadida tanlangan reostat va qarshiliklar ishga tushirish davriga, yaoni qisqa muddatli rejimga xisoblanganliklari sababli ularni o‘zgarmas tok dvigatelining yakorini tezligini rostlash maqsadida foydalanishga ruxsat berilmaydi. ochiq tizimli elektr yuritmalarda mxanik va elektrmexanik o‘tkinchi jarayonlari kuzatiladi. ushbu ko‘rinishdagi o‘tish jarayonlari, o‘td chulg‘amlarining elektromagnit inersiyasi xisobga olinmaganda ro‘y berishi mumkin. mexanik o‘tish jarayonlarining matematik ifodalash chiziqli mexanik xarakteristikalar uchun o‘td ning tezligi, momenti va valining o‘rin joyini vaqt bo‘yicha o‘zgarishining formulalari olin-gan. bu natijalarni, mustaqil qo‘zgalishli o‘td ning elektr yuritmadgi mexanik o‘tish jarayonlari aniq ko‘rinishlarini o‘rganish uchun foydalanamiz. 1-rasmda o‘td yakor zanjirining sxemasi keltirilgan, u uni ishga tushirish, dinamik to‘xtatish va revers qi-lishini …

4 / 13

iruvchi rezistorlar rq1 (2-a, rasm) bilan reostat xarakteristikasi bo‘yicha tez-lanishni boshlaydi. so‘ngra, o‘tish jarayonning maolum bir momentida rq1 - rezistorni shuntlovchi km3 kontakt yopiladi va o‘td o‘zining taobiiy xarakteristikasiga chiqadi. shunday qilib, o‘td ni ishga tushirish 2 bosqichga ega bo‘ladi: reostatli, va tabiiy xarakteristikalar bo‘yicha tezdashish, bunda birinchi bosqichdagi koordinatalarning oxirgi qiymat-lari ikkinchi bosqich uchun ushbu koordinatalarining boshlan-ich qiymatlari bo‘ladi. o‘tish jarayonining birinchi bosqichida o‘td tezligi va momentining boshlanich qiymatlari, 2,a-rasmdagi statik xarakteristikalarga mos ravishda quyidagilar bo‘ladi bosh=0; mbosh=m1. 2 – rasm: mustaqil qo‘zg‘atishli o‘tdni bir bosqichli ishga tushrishdagi o‘tkinchi jarayoni: a) static tavsiflari; b) tezlik va momentni o‘zgarish grafigi. ushbu koordinatalarning oxirgi qiymatlari reos-tat xarakteristikasining yuklamani keltirilgan mexanik xa-rakteristikasi bilan kesishish nuqtasi 2 ga to‘ri keladi va mos ravishda tur.2 va ms ga tengdir. o‘tish jarayonlarini birinchi bosqichidagi elektrmexanik vaqt doimisi tm1(1.40) quyidagicha aniqlanadi tm1 = j  / m = j 0 / m1 tezlik va momentni o‘zgarishi …

5 / 13

ar, o‘td tezlanishi tugaganda so‘ng, uning turgun rejimining 1 nuqtasining koordinatalari bo‘ladi. ikkinchi bosqichdagi eksponensional bolanishlar (t) va m(t) ni xarakterlovchi elektromexanik vaqt doimiysi tm2, birinchi bosqichning vaqt doimiysidan farq qiladi va quyidagicha aniqlanadi. 2,b-rasmda vaqt doimiylari tm1 va tm2 lar ko‘rsatilgan. o‘td ni ikki va yoki undan ortiq bosqich bilan ishga tushirilganda, (t) va m(t) ni bolanishlarni qurish ‘am xuddi shunday amalga oshiriladi. foydalanilgan adabiytotlar salimov, j .s ., pirmatov n .b. elektr mashinalari. -t.: 0’zbekiston faylasuflari milliy jamiyati nashriyoti, 2011. -408 b. 2. bespalov v.ya., kotelenets n.f. elektricheskie mashini: uchebnoe posobie dlya stud. vuzov. –m.: izdatelskiy. sentr «akademiya», 2006. –320 s. 3. but d.a. osnovi elektromexaniki: ucheb. posobie. –m.: izd-vo mai, 1996.–468 s. 4. bistritskiy g.f., kudrin b.i. vibor i ekspluatatsiya silovix transforma-torov: ucheb. posobie dlya vuzov. –m.: izdatelskiy. sentr «akademiya», 2003. –176 s. image1.png image2.png image3.jpeg /docprops/thumbnail.jpeg
