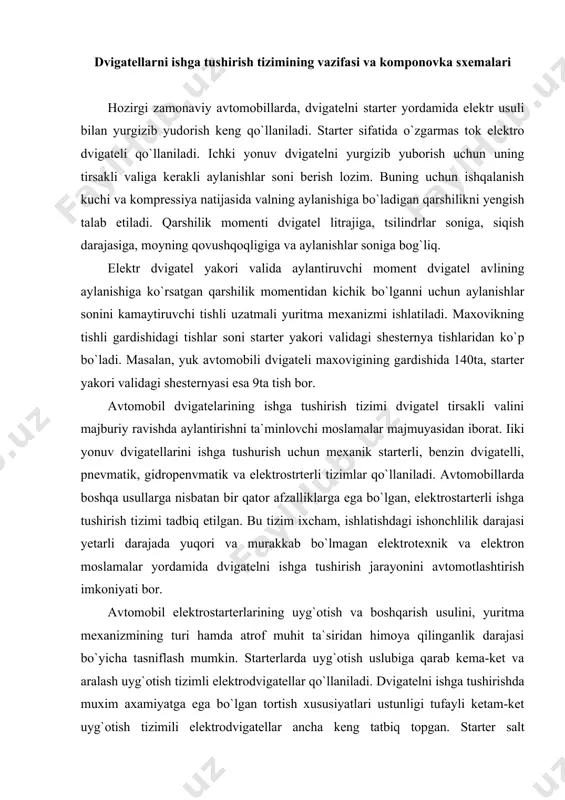

1710354515.doc dvigatellarni ishga tushirish tizimi reja: 1. dvigatellarni ishga tushirish tizimining vazifasi va komponovka sxemalari 2. bevosita boshqariladigan starterlar dvigatellarni ishga tushirish tizimining vazifasi va komponovka sxemalari hozirgi zamonaviy avtomobillarda, dvigatelni starter yordamida elektr usuli bilan yurgizib yudorish keng qo`llaniladi. starter sifatida o`zgarmas tok elektro dvigateli qo`llaniladi. ichki yonuv dvigatelni yurgizib yuborish uchun uning tirsakli valiga kerakli aylanishlar soni berish lozim. buning uchun ishqalanish kuchi va kompressiya natijasida valning aylanishiga bo`ladigan qarshilikni yengish talab etiladi. qarshilik momenti dvigatel litrajiga, tsilindrlar soniga, siqish darajasiga, moyning qovushqoqligiga va aylanishlar soniga bog`liq. elektr dvigatel yakori valida aylantiruvchi moment dvigatel avlining aylanishiga ko`rsatgan qarshilik momentidan kichik bo`lganni uchun aylanishlar sonini kamaytiruvchi tishli uzatmali yuritma mexanizmi ishlatiladi. maxovikning tishli gardishidagi tishlar soni starter yakori validagi shesternya tishlaridan ko`p bo`ladi. masalan, yuk avtomobili dvigateli maxovigining gardishida 140ta, starter yakori validagi shesternyasi esa 9ta tish bor. avtomobil dvigatelarining ishga tushirish tizimi dvigatel tirsakli valini majburiy ravishda aylantirishni …

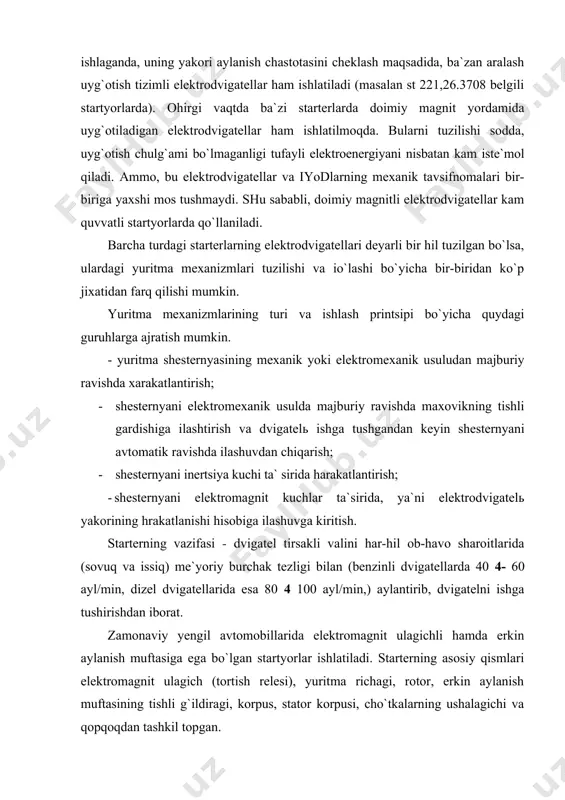

it ta`siridan himoya qilinganlik darajasi bo`yicha tasniflash mumkin. starterlarda uyg`otish uslubiga qarab kema-ket va aralash uyg`otish tizimli elektrodvigatellar qo`llaniladi. dvigatelni ishga tushirishda muxim axamiyatga ega bo`lgan tortish xususiyatlari ustunligi tufayli ketam-ket uyg`otish tizimili elektrodvigatellar ancha keng tatbiq topgan. starter salt ishlaganda, uning yakori aylanish chastotasini cheklash maqsadida, ba`zan aralash uyg`otish tizimli elektrodvigatellar ham ishlatiladi (masalan st 221,26.3708 belgili startyorlarda). ohirgi vaqtda ba`zi starterlarda doimiy magnit yordamida uyg`otiladigan elektrodvigatellar ham ishlatilmoqda. bularni tuzilishi sodda, uyg`otish chulg`ami bo`lmaganligi tufayli elektroenergiyani nisbatan kam iste`mol qiladi. ammo, bu elektrodvigatellar va iyodlarning mexanik tavsifnomalari bir-biriga yaxshi mos tushmaydi. shu sababli, doimiy magnitli elektrodvigatellar kam quvvatli startyorlarda qo`llaniladi. barcha turdagi starterlarning elektrodvigatellari deyarli bir hil tuzilgan bo`lsa, ulardagi yuritma mexanizmlari tuzilishi va io`lashi bo`yicha bir-biridan ko`p jixatidan farq qilishi mumkin. yuritma mexanizmlarining turi va ishlash printsipi bo`yicha quydagi guruhlarga ajratish mumkin. - yuritma shesternyasining mexanik yoki elektromexanik usuludan majburiy ravishda xarakatlantirish; · shesternyani elektromexanik usulda majburiy …

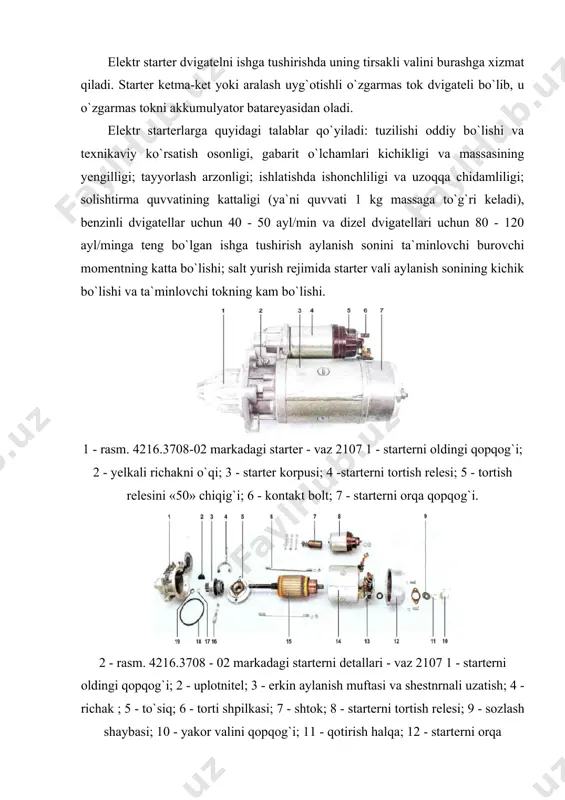

vtomobillarida elektromagnit ulagichli hamda erkin aylanish muftasiga ega bo`lgan startyorlar ishlatiladi. starterning asosiy qismlari elektromagnit ulagich (tortish relesi), yuritma richagi, rotor, erkin aylanish muftasining tishli g`ildiragi, korpus, stator korpusi, cho`tkalarning ushalagichi va qopqoqdan tashkil topgan. elektr starter dvigatelni ishga tushirishda uning tirsakli valini burashga xizmat qiladi. starter ketma-ket yoki aralash uyg`otishli o`zgarmas tok dvigateli bo`lib, u o`zgarmas tokni akkumulyator batareyasidan oladi. elektr starterlarga quyidagi talablar qo`yiladi: tuzilishi oddiy bo`lishi va texnikaviy ko`rsatish osonligi, gabarit o`lchamlari kichikligi va massasining yengilligi; tayyorlash arzonligi; ishlatishda ishonchliligi va uzoqqa chidamliligi; solishtirma quvvatining kattaligi (ya`ni quvvati 1 kg massaga to`g`ri keladi), benzinli dvigatellar uchun 40 - 50 ayl/min va dizel dvigatellari uchun 80 - 120 ayl/minga teng bo`lgan ishga tushirish aylanish sonini ta`minlovchi burovchi momentning katta bo`lishi; salt yurish rejimida starter vali aylanish sonining kichik bo`lishi va ta`minlovchi tokning kam bo`lishi. 1 - rasm. 4216.3708-02 markadagi starter - vaz 2107 1 - starterni oldingi qopqog`i; …

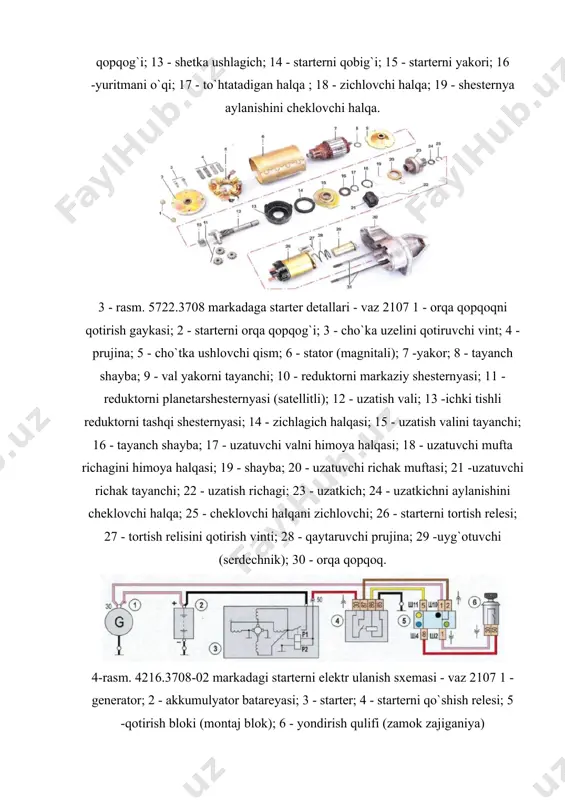

qopqoqni qotirish gaykasi; 2 - starterni orqa qopqog`i; 3 - cho`ka uzelini qotiruvchi vint; 4 - prujina; 5 - cho`tka ushlovchi qism; 6 - stator (magnitali); 7 -yakor; 8 - tayanch shayba; 9 - val yakorni tayanchi; 10 - reduktorni markaziy shesternyasi; 11 - reduktorni planetarshesternyasi (satellitli); 12 - uzatish vali; 13 -ichki tishli reduktorni tashqi shesternyasi; 14 - zichlagich halqasi; 15 - uzatish valini tayanchi; 16 - tayanch shayba; 17 - uzatuvchi valni himoya halqasi; 18 - uzatuvchi mufta richagini himoya halqasi; 19 - shayba; 20 - uzatuvchi richak muftasi; 21 -uzatuvchi richak tayanchi; 22 - uzatish richagi; 23 - uzatkich; 24 - uzatkichni aylanishini cheklovchi halqa; 25 - cheklovchi halqani zichlovchi; 26 - starterni tortish relesi; 27 - tortish relisini qotirish vinti; 28 - qaytaruvchi prujina; 29 -uyg`otuvchi (serdechnik); 30 - orqa qopqoq. 4-rasm. 4216.3708-02 markadagi starterni elektr ulanish sxemasi - vaz 2107 1 - generator; 2 - …

i. barcha o`zgarmas tok generatorlari qaytaruvchanlik, ya`ni ular o`zgarmas tok elektr dvigatellariga aylanish xususiyatiga ega ekanligini ta`qidlab o`tish lozim. biroq statyor tok miqdoriga bog`liq bo`lgan katta aylanuvchi momentga ega bo`lishi kerak. zamonaviy startyorlar dvigatelni ishga tushirish vaqtida 200-800 a tok iste`mol qiladi va bunda yakor chulg`ami shunday tokni o`tkaza olishga mo`ljallangan bo`lishi kerak. shuning uchun starter yakori chulg`ami o`ramlarining ko`ndalang kesimi generator yakori chulg`ami o`ramlarining ko`ndalang kesimiga nisbatan ancha katta bo`lishi lozim. zamonaviy starterlar uchta agregat: o`zgarmas tok elektr dvigateli, boshqarish mexanizmi va yuritish mexanizmidan iborat. ishlash usuliga qarab ular bevosita boshqariladigan starter va masofadan boshqariladigan startyorga ajratiladi. bevosita boshqariladigan starterlarda haydovchi ulash richagini qo`l yoki oyoq (ba`zi tiplarida) bilan bosadi. agar starter va akkumulyator haydovchi yaqiniga joylashgan bo`lsa, bunday boshqarish qulay. aks holda, tortqi va boshqarish mexanizmi sharnirlari yeyilishi natijasida ishonchsiz ulanadi. masofadan boshqariladigan starterlar keng tarqalgan. haydovchi startyorni yo o`t oldirish kalitini burab yoki uchirgich knopkasini bosib ishga …
