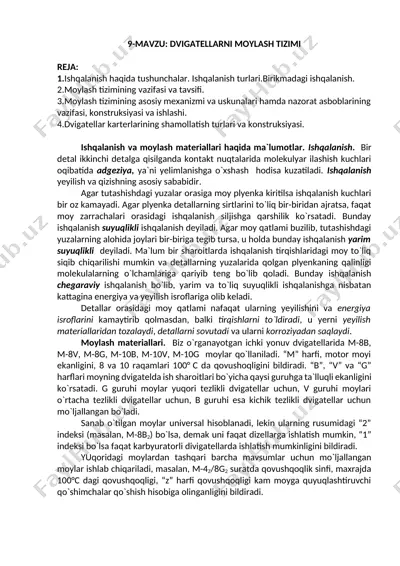

9-mavzu: dvigatellarni moylash tizimi reja: 1.ishqalanish haqida tushunchalar. ishqalanish turlari.birikmadagi ishqalanish. 2.moylash tizimining vazifasi va tavsifi. 3.moylash tizimining asosiy mexanizmi va uskunalari hamda nazorat asboblarining vazifasi, konstruksiyasi va ishlashi. 4.dvigatellar karterlarining shamollatish turlari va konstruksiyasi. ishqalanish va moylash materiallari haqida ma`lumotlar. ishqalanish. bir detal ikkinchi detalga qisilganda kontakt nuqtalarida molekulyar ilashish kuchlari oqibatida adgeziya, ya`ni yelimlanishga o`xshash hodisa kuzatiladi. ishqalanish yeyilish va qizishning asosiy sababidir. agar tutashishdagi yuzalar orasiga moy plyenka kiritilsa ishqalanish kuchlari bir oz kamayadi. agar plyenka detallarning sirtlarini to`liq bir-biridan ajratsa, faqat moy zarrachalari orasidagi ishqalanish siljishga qarshilik ko`rsatadi. bunday ishqalanish suyuqlikli ishqalanish deyiladi. agar moy qatlami buzilib, tutashishdagi yuzalarning alohida joylari bir-biriga tegib tursa, u holda bunday ishqalanish yarim suyuqlikli deyiladi. ma`lum bir sharoitlarda ishqalanish tirqishlaridagi moy to`liq siqib chiqarilishi mumkin va detallarning yuzalarida qolgan plyenkaning qalinligi molekulalarning o`lchamlariga qariyib teng bo`lib qoladi. bunday ishqalanish chegaraviy ishqalanish bo`lib, yarim va to`liq suyuqlikli ishqalanishga nisbatan kattagina energiya …

2 / 6

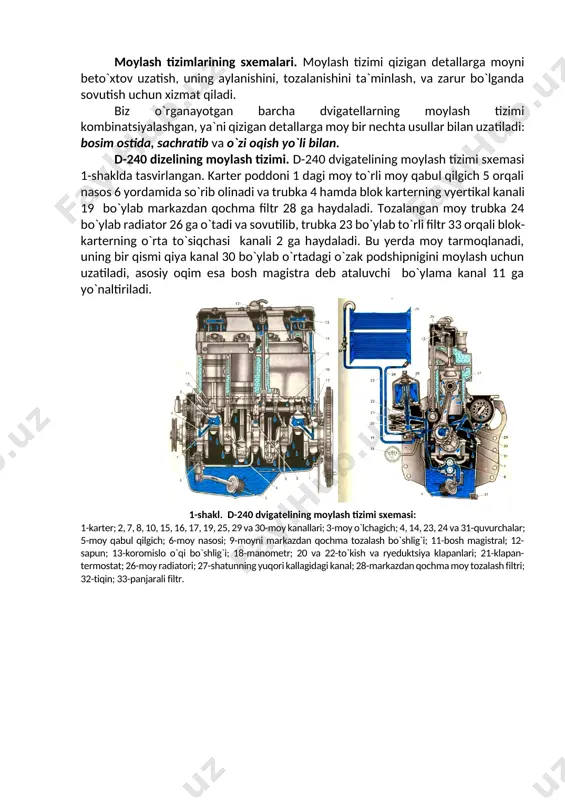

lar yuqori tezlikli dvigatellar uchun, v guruhi moylari o`rtacha tezlikli dvigatellar uchun, b guruhi esa kichik tezlikli dvigatellar uchun mo`ljallangan bo`ladi. sanab o`tilgan moylar universal hisoblanadi, lekin ularning rusumidagi “2” indeksi (masalan, m-8b2) bo`lsa, demak uni faqat dizellarga ishlatish mumkin, “1” indeksi bo`lsa faqat karbyuratorli divigatellarda ishlatish mumkinligini bildiradi. yuqoridagi moylardan tashqari barcha mavsumlar uchun mo`ljallangan moylar ishlab chiqariladi, masalan, m-4z/8g2 suratda qovushqoqlik sinfi, maxrajda 100°c dagi qovushqoqligi, “z” harfi qovushqoqligi kam moyga quyuqlashtiruvchi qo`shimchalar qo`shish hisobiga olinganligini bildiradi. moylash tizimlarining sxemalari. moylash tizimi qizigan detallarga moyni beto`xtov uzatish, uning aylanishini, tozalanishini ta`minlash, va zarur bo`lganda sovutish uchun xizmat qiladi. biz o`rganayotgan barcha dvigatellarning moylash tizimi kombinatsiyalashgan, ya`ni qizigan detallarga moy bir nechta usullar bilan uzatiladi: bosim ostida, sachratib va o`zi oqish yo`li bilan. d-240 dizelining moylash tizimi. d-240 dvigatelining moylash tizimi sxemasi 1-shaklda tasvirlangan. karter poddoni 1 dagi moy to`rli moy qabul qilgich 5 orqali nasos 6 yordamida so`rib …

3 / 6

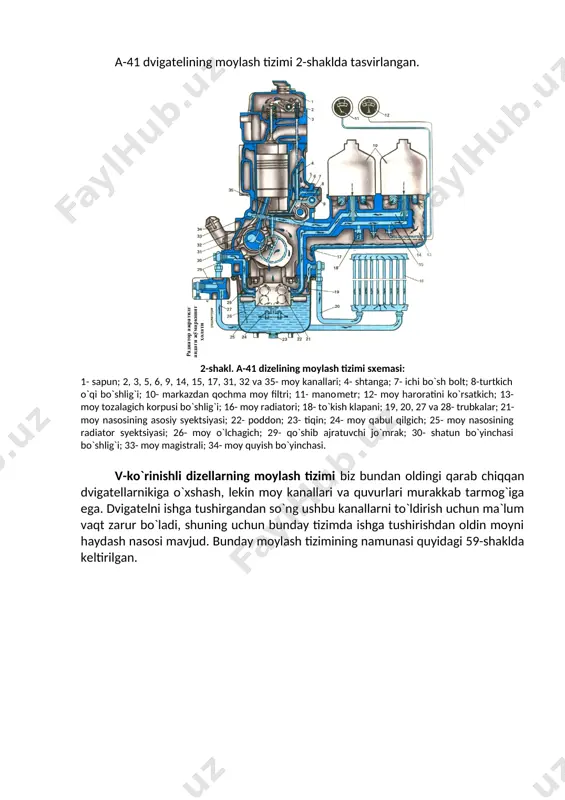

12-sapun; 13-koromislo o`qi bo`shlig`i; 18-manometr; 20 va 22-to`kish va ryeduktsiya klapanlari; 21-klapan-termostat; 26-moy radiatori; 27-shatunning yuqori kallagidagi kanal; 28-markazdan qochma moy tozalash filtri; 32-tiqin; 33-panjarali filtr. a-41 dvigatelining moylash tizimi 2-shaklda tasvirlangan. радиатор ажратилг андаги жўмаркнинг ҳолати 2-shakl. a-41 dizelining moylash tizimi sxemasi: 1- sapun; 2, 3, 5, 6, 9, 14, 15, 17, 31, 32 va 35- moy kanallari; 4- shtanga; 7- ichi bo`sh bolt; 8-turtkich o`qi bo`shlig`i; 10- markazdan qochma moy filtri; 11- manometr; 12- moy haroratini ko`rsatkich; 13- moy tozalagich korpusi bo`shlig`i; 16- moy radiatori; 18- to`kish klapani; 19, 20, 27 va 28- trubkalar; 21- moy nasosining asosiy syektsiyasi; 22- poddon; 23- tiqin; 24- moy qabul qilgich; 25- moy nasosining radiator syektsiyasi; 26- moy o`lchagich; 29- qo`shib ajratuvchi jo`mrak; 30- shatun bo`yinchasi bo`shlig`i; 33- moy magistrali; 34- moy quyish bo`yinchasi. v-ko`rinishli dizellarning moylash tizimi biz bundan oldingi qarab chiqqan dvigatellarnikiga o`xshash, lekin moy kanallari va quvurlari murakkab tarmog`iga …

4 / 6

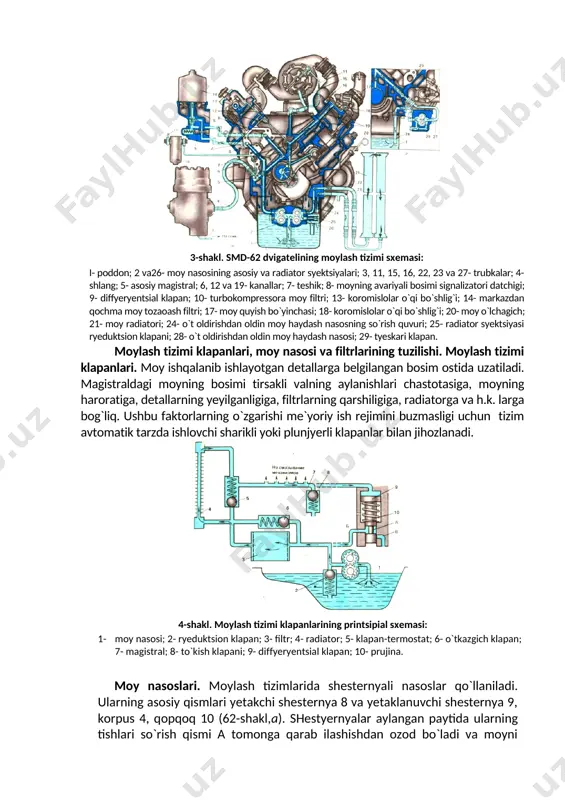

lapani; 28- o`t oldirishdan oldin moy haydash nasosi; 29- tyeskari klapan. moylash tizimi klapanlari, moy nasosi va filtrlarining tuzilishi. moylash tizimi klapanlari. moy ishqalanib ishlayotgan detallarga belgilangan bosim ostida uzatiladi. magistraldagi moyning bosimi tirsakli valning aylanishlari chastotasiga, moyning haroratiga, detallarning yeyilganligiga, filtrlarning qarshiligiga, radiatorga va h.k. larga bog`liq. ushbu faktorlarning o`zgarishi me`yoriy ish rejimini buzmasligi uchun tizim avtomatik tarzda ishlovchi sharikli yoki plunjyerli klapanlar bilan jihozlanadi. 4-shakl. moylash tizimi klapanlarining printsipial sxemasi: 1- moy nasosi; 2- ryeduktsion klapan; 3- filtr; 4- radiator; 5- klapan-termostat; 6- o`tkazgich klapan; 7- magistral; 8- to`kish klapani; 9- diffyeryentsial klapan; 10- prujina. moy nasoslari. moylash tizimlarida shesternyali nasoslar qo`llaniladi. ularning asosiy qismlari yetakchi shesternya 8 va yetaklanuvchi shesternya 9, korpus 4, qopqoq 10 (62-shakl,a). shestyernyalar aylangan paytida ularning tishlari so`rish qismi a tomonga qarab ilashishdan ozod bo`ladi va moyni korpus devorlar bo`ylab o`zi bilan olib ketadi, natijada a bo`shliqda bosim kamayib moy qabul qilgich 3 …

5 / 6

gateli moy tozalash filtri: 1- korpus; 2- tiqin; 3- o`tkazish klapani; 4- markazlovchi vtulka; 5, 8 va 13- prokladkalar; 6- qopqoq; 7- bolt; 9 va 10- pyerforirli silindrlar; 11- qolpoq; 12- qog`oz lyenta; 14- prujina; 15- chashka; 16- trubka. 7-shakl. moyni markazdan qochma usulda tozalash uchun qurilma: 2- a- tirsakli val shatun bo`yinchasidagi bo`shliq; b-zmz-53 dvigatelya ryeaktiv tsyentrifugasi; 1- rotor o`qi; 2- podshipnik; 3 va 16- forsunkalar; 4- rotor korpusi; 5, 6 va 11- prokladkalar; 7- ichki stakan; 8-stakan; 9-qolpoq; 10-setka; 12 va 14- gaykalar; 13- tayanch shayba. nazorat savollari 1. ishqalanib ishlaydigan detallarni ajratib turuvchi moy qatlamining miqdorini xarakterlab bering. 2. m-8b, m-10v1, m-10v2, m-8g2 moylarning markalarini izohlab bering. 3. 44, 45, 46 va 47 shakllar bo`yicha moy karter poddonidan o`zak va shatun podshipniklariga, porshen barmoqlariga, taqsimlash vali bo`yinchalariga hamda klapan mexanizmlariga qanday uzatilishini tushuntirib bering. 4. 48 shaklda ko`rsatilgan moylash tizimi klapanlarining vazifasi va tuzilishini hamda ishlashini tushuntirib …
