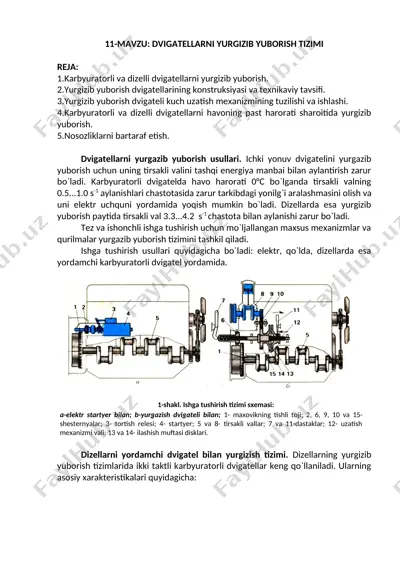

11-mavzu: dvigatellarni yurgizib yuborish tizimi reja: 1.karbyuratorli va dizelli dvigatellarni yurgizib yuborish. 2.yurgizib yuborish dvigatellarining konstruksiyasi va texnikaviy tavsifi. 3.yurgizib yuborish dvigateli kuch uzatish mexanizmining tuzilishi va ishlashi. 4.karbyuratorli va dizelli dvigatellarni havoning past harorati sharoitida yurgizib yuborish. 5.nosozliklarni bartaraf etish. dvigatellarni yurgazib yuborish usullari. ichki yonuv dvigatelini yurgazib yuborish uchun uning tirsakli valini tashqi energiya manbai bilan aylantirish zarur bo`ladi. karbyuratorli dvigatelda havo harorati 0°c bo`lganda tirsakli valning 0.5...1.0 s-1 aylanishlari chastotasida zarur tarkibdagi yonilg`i aralashmasini olish va uni elektr uchquni yordamida yoqish mumkin bo`ladi. dizellarda esa yurgizib yuborish paytida tirsakli val 3.3...4.2 s-1 chastota bilan aylanishi zarur bo`ladi. tez va ishonchli ishga tushirish uchun mo`ljallangan maxsus mexanizmlar va qurilmalar yurgazib yuborish tizimini tashkil qiladi. ishga tushirish usullari quyidagicha bo`ladi: elektr, qo`lda, dizellarda esa yordamchi karbyuratorli dvigatel yordamida. 1-shakl. ishga tushirish tizimi sxemasi: a-elektr startyer bilan; b-yurgazish dvigateli bilan; 1- maxovikning tishli toji; 2, 6, 9, 10 va 15- …

2 / 5

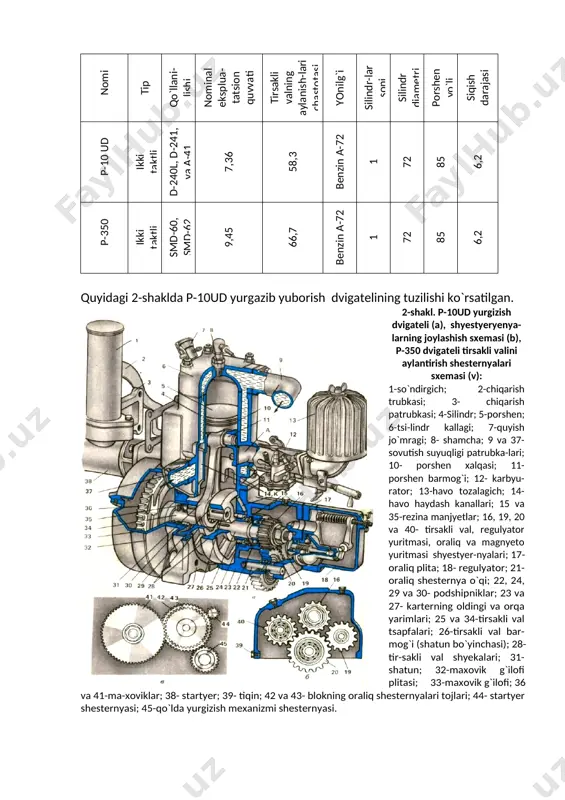

0ud yurgazib yuborish dvigatelining tuzilishi ko`rsatilgan. 2-shakl. p-10ud yurgizish dvigateli (a), shyestyeryenya-larning joylashish sxemasi (b), p-350 dvigateli tirsakli valini aylantirish shesternyalari sxemasi (v): 1-so`ndirgich; 2-chiqarish trubkasi; 3- chiqarish patrubkasi; 4-silindr; 5-porshen; 6-tsi-lindr kallagi; 7-quyish jo`mragi; 8- shamcha; 9 va 37- sovutish suyuqligi patrubka-lari; 10- porshen xalqasi; 11- porshen barmog`i; 12- karbyu-rator; 13-havo tozalagich; 14-havo haydash kanallari; 15 va 35-rezina manjyetlar; 16, 19, 20 va 40- tirsakli val, regulyator yuritmasi, oraliq va magnyeto yuritmasi shyestyer-nyalari; 17-oraliq plita; 18- regulyator; 21- oraliq shesternya o`qi; 22, 24, 29 va 30- podshipniklar; 23 va 27- karterning oldingi va orqa yarimlari; 25 va 34-tirsakli val tsapfalari; 26-tirsakli val bar-mog`i (shatun bo`yinchasi); 28- tir-sakli val shyekalari; 31- shatun; 32-maxovik g`ilofi plitasi; 33-maxovik g`ilofi; 36 va 41-ma-xoviklar; 38- startyer; 39- tiqin; 42 va 43- blokning oraliq shesternyalari tojlari; 44- startyer shesternyasi; 45-qo`lda yurgizish mexanizmi shesternyasi. startyer - bu, doimiy tok elektrdvigateli va startyer validan burovchi momentni tirsakli …

3 / 5

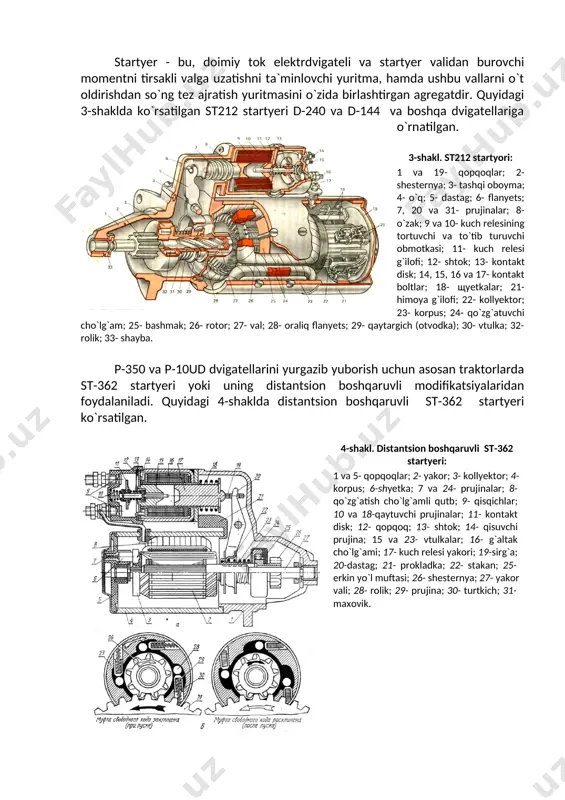

ish uchun asosan traktorlarda st-362 startyeri yoki uning distantsion boshqaruvli modifikatsiyalaridan foydalaniladi. quyidagi 4-shaklda distantsion boshqaruvli st-362 startyeri ko`rsatilgan. 4-shakl. distantsion boshqaruvli st-362 startyeri: 1 va 5- qopqoqlar; 2- yakor; 3- kollyektor; 4- korpus; 6-shyetka; 7 va 24- prujinalar; 8-qo`zg`atish cho`lg`amli qutb; 9- qisqichlar; 10 va 18-qaytuvchi prujinalar; 11- kontakt disk; 12- qopqoq; 13- shtok; 14- qisuvchi prujina; 15 va 23- vtulkalar; 16- g`altak cho`lg`ami; 17- kuch relesi yakori; 19-sirg`a; 20-dastag; 21- prokladka; 22- stakan; 25- erkin yo`l muftasi; 26- shesternya; 27- yakor vali; 28- rolik; 29- prujina; 30- turtkich; 31- maxovik. mtz-80 va t-40 traktrorlari va ularning modifikatsiyalarida st212 startyerini boshqarish tizimi, dvigatelni ishga tushirgandan so`ng uni avtomatik ajratib yuborishni ta`minlaydi va dizelning ishlashi paytida tasodifan qo`shilib qolishini bartaraf qiladi. блокировка релеси 5-shakl. st 212 startyerini distantsion boshqarish sxemasi: 1 va 5-rele kontaktlari; 2 va 3-bloki-rovka relesi cho`lg`ami; 4-startyer relesi cho`lg`ami; 6-«massa»ni ajratgich; 7-akku-mulyator batareyasi; 8 va 9- kontakt …

4 / 5

0 gacha aylantiriladi. yuritma rostlanadi va startyor salt rejimda sinaladi. nazorat savollari 1. traktor va avtomobillarning elektr jihozlariga nimalar kiradi va ularning vazifasi nima? 2. traktor va avtomobillarning elektr toki manbalariga nimalar kiradi va ularning vazifasi nima? 3. uchqunli razryad o`t oldirish shamchasining vazifasi tuzilishi va ishlashini aytib bering. 4. yondirish g`altagining vazifasi, tuzilishi va ishlashini aytib bering. 5. uzgich-taqsimlagichning vazifasi, tuzilishi va ishlashini aytib bering. tayanch iboralar razryad, o`t oldirish shamchasi, yondirish g`altagi, uzgich-taqsimlagich, tyekstolit, ryezistor, rele, kollyektor, kontakt. adabiyotlar 1. guryevich a. m., sorokin ye. m. traktorlar va avtomobillar. toshkent-«o`qituvchi»-1980. 201-217 betlar. 2. guryevich a. m. traktorы i avtomobili. moskva «kolos» 1983. 130-136 betlar. image6.png image7.png image1.png image2.jpeg image3.jpeg image4.jpeg image5.png
