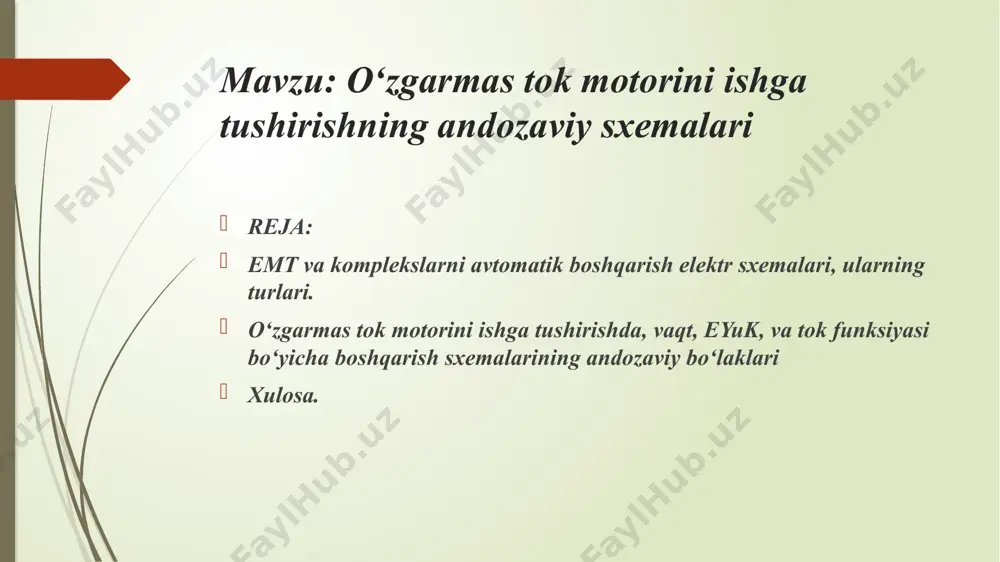

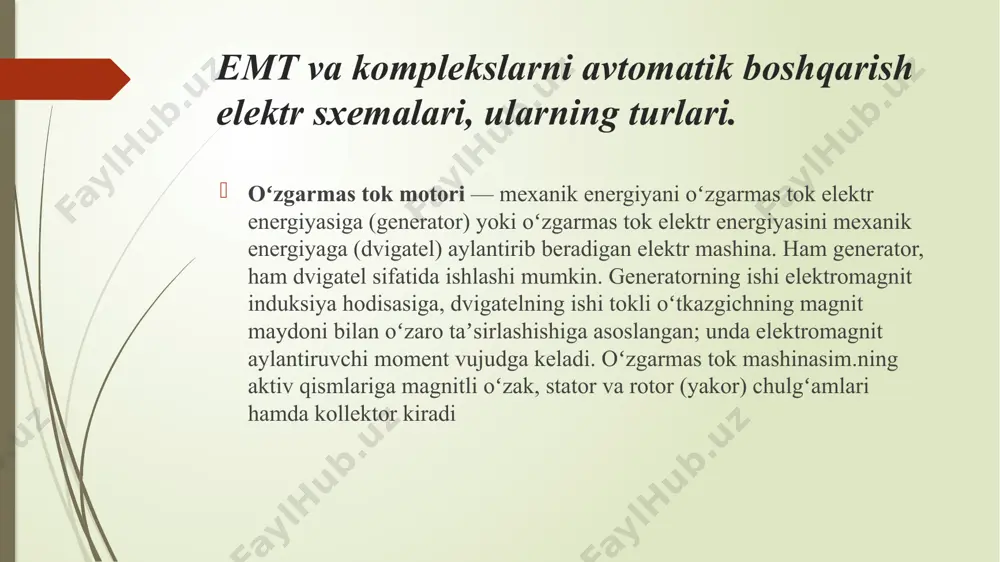

emtkb andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21 guruh talabasi zamirakhon kodirovaning elektr mexanik tizimlar va kompleks boshqaruv fanidan mustaqil ishi mavzu: o‘zgarmas tok motorini ishga tushirishning andozaviy sxemalari reja: emt va komplekslarni avtomatik boshqarish elektr sxemalari, ularning turlari. o‘zgarmas tok motorini ishga tushirishda, vaqt, eyuk, va tok funksiyasi bo‘yicha boshqarish sxemalarining andozaviy bo‘laklari xulosa. emt va komplekslarni avtomatik boshqarish elektr sxemalari, ularning turlari. oʻzgarmas tok motori — mexanik energiyani oʻzgarmas tok elektr energiyasiga (generator) yoki oʻzgarmas tok elektr energiyasini mexanik energiyaga (dvigatel) aylantirib beradigan elektr mashina. ham generator, ham dvigatel sifatida ishlashi mumkin. generatorning ishi elektromagnit induksiya hodisasiga, dvigatelning ishi tokli oʻtkazgichning magnit maydoni bilan oʻzaro taʼsirlashishiga asoslangan; unda elektromagnit aylantiruvchi moment vujudga keladi. oʻzgarmas tok mashinasim.ning aktiv qismlariga magnitli oʻzak, stator va rotor (yakor) chulgʻamlari hamda kollektor kiradi dvigatelning vaqt funksiyaisi bo’yicha ishga tushish sxemasi (a),xarakteristiklar (b), o’tish jarayonlarining egri chiziqlari (c) sxemada vaqt datchiki sifatida elektromagnitaviy vaqt …

2 / 12

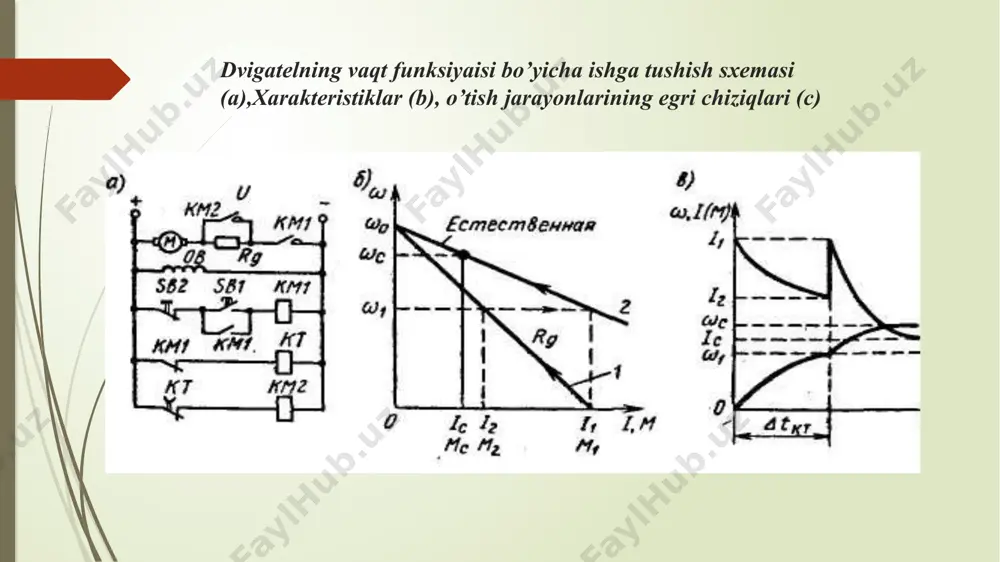

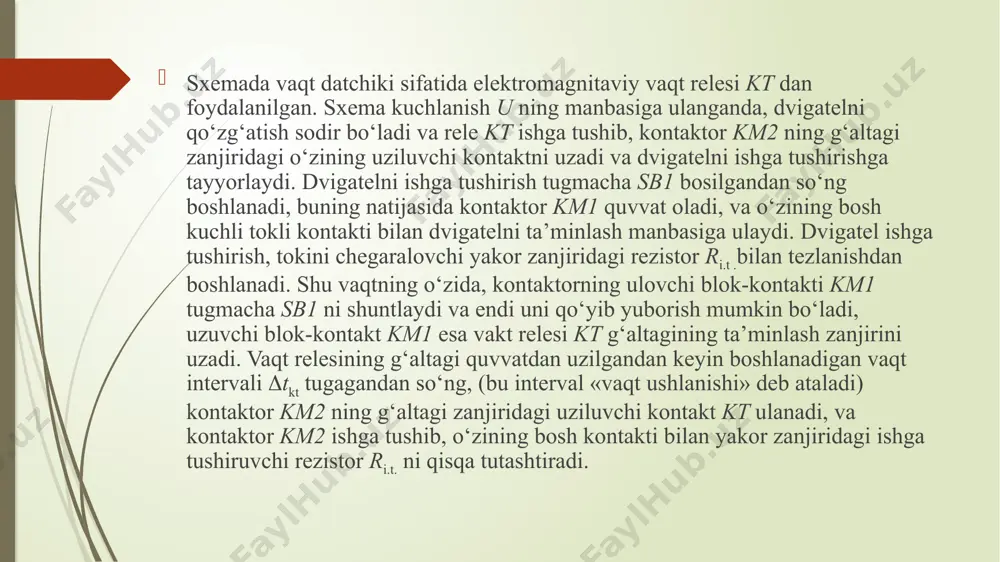

orish mumkin bo‘ladi, uzuvchi blok-kontakt km1 esa vakt relesi kt g‘altagining ta’minlash zanjirini uzadi. vaqt relesining g‘altagi quvvatdan uzilgandan keyin boshlanadigan vaqt intervali tkt tugagandan so‘ng, (bu interval «vaqt ushlanishi» deb ataladi) kontaktor km2 ning g‘altagi zanjiridagi uziluvchi kontakt kt ulanadi, va kontaktor km2 ishga tushib, o‘zining bosh kontakti bilan yakor zanjiridagi ishga tushiruvchi rezistor ri.t. ni qisqa tutashtiradi. shunday qilib, dvigatel vaqt tkt mobaynida ishga tushi-rilganda, u sun’iy xarakteristika 1 (6.1,b-rasm) bo‘yicha, rezistor ri.t. shuntlangandan so‘ng esa tabiiy xarakteristika 2 bo‘yicha tezlashadi. bunda rezistor ri.t. qarshiligining kattaligi shunday tanlanganki, dvigatelni ulash daqiqasida zanjirdagi tok i va unga mos keladigan moment m o‘zlarnining joiz darajasidan ortib ketmaydi. dvigatelni aylanish tezligi , ishga tushirish boshlangandan so‘ngi vaqt ti.t. davomida 1 ga teng kattalika erishadi, yakor zanjiridagi tok esa i2 darajasigacha kamayadi (6.2, v -rasm). ri.t. shuntlangandan so‘ng, yakor zanjiridagi tokni i2 dan i1 gacha sakrashin xosil bo‘ladi, bunda tok i1 ning …

3 / 12

shuntlashni ta’minlaydi. rostlovchi rezistor rr1 va rr2. lar yordamida, ushbu kontaktorlar, dvigatelning ma’lum bir tezliklarida ishlab ketishi uchun sozlanadi. sxemada, to‘xtatishni amalga oshirish uchun, rezistor rdt ko‘zda tutilgan, uni ulash va uzish to‘xtatish kontaktori km3 orqali sodir bo‘ladi. vaqt ushlanishini ta’minlash uchun elektromagnitaviy vaqt relesi kt dan foydalaniladi, uning uzuvchi kontakti to‘xtatish kontaktori km2 ning g‘altagi zanjiriga ulangan bo‘ladi. sxema ta’minlash manbasiga ulangandan so‘ng, dvigatelni qo‘zg‘atish sodir bo‘ladi, bunda sxemadagi apparatlar boshlang‘ich xolatda qoladi. dvigatelni ishga tushirish tugmacha sb1 ni bosish orqali amalga oshiriladi, bu chiziqli kontaktor km ni ishlashiga va dvigatelni ta’minlash manbasiga ulanishiga olib keladi. dvigatel, yakor zanjiriga ulangan rezistorlar ri.t.1+ri.t.2 bilan xarakteristika 1 (6.2,b-rasm) bo‘yicha tezlanishni boshlaydi. dvigatelni tezligini ortishi bilan birgalikda uning e.yu.k va mos ravishda kontaktor km1 va km2 larning g‘altagidagi kuchlanish xam ortib boradi. 1 tezlikda kontaktor km1 ishlab ketadi va o‘zining kontaktlari bilan rezistorning birinchi bosqichi ri.t.1 ni tutashtiradi, dvigatel xarakteristika 2 ga …

4 / 12

-tel xarakteristika 4 bo‘yicha dinamik to‘xtatish rejimiga o‘tkaziladi (6.2,b-rasm). shu vaqtning o‘zida vaqt relesi kt zanjiridagi kontaktor km ning ulovchi kontakti ochiladi, rele quvvatni yo‘qotadi va vaqt xisobini boshlaydi. dvigatel tezligini nulgacha kamayishiga mos vaqt intervalidan so‘ng, vaqt relesi uziladi va o‘zining kontakti bilan kontaktor km3 ning ta’minlash zanjirini uzadi. rezistor rdt dvigatel yakoridan uziladi, to‘xtatish tugallanadi va sxema o‘zining boshlang‘ich xolatiga qaytadi. dinamik to‘xtatishning qo‘llanilishi dvigatelni yanada tezroq to‘xtashini va shu bilan birga ishchi mashina ijro organining xarakatini tez tugashini ta’minlaydi. xulosa o’zgarmas tok motorlari elektr energiyani mexanik energiyaga aylantirib beruvchi (dvigatel) va mexanik energiyani elektr energiyaga aylantirib beruvchi (generator) rejimida ishlovchi qurilma hisoblanadi. ularni turli ish rejimlai va ularning andozaviy sxemasi vazifasi va turiga qarab turlicha bo’ladi.o’zgarmas tok motori sanoatda,energetikda va avtomobilsozlik soxalarida keng qo’llaniladi. dvogatelda elektr yurituvchi kuch (eyuk) ham muhim ro’l egallaydi. foydalanilgan adabiyotlar 1.xoshimov o.o., imomnazarov a.t. elektromexanik tizimlarda energiya tejamkorlik. - t: o‘ajbnt markazi, …
