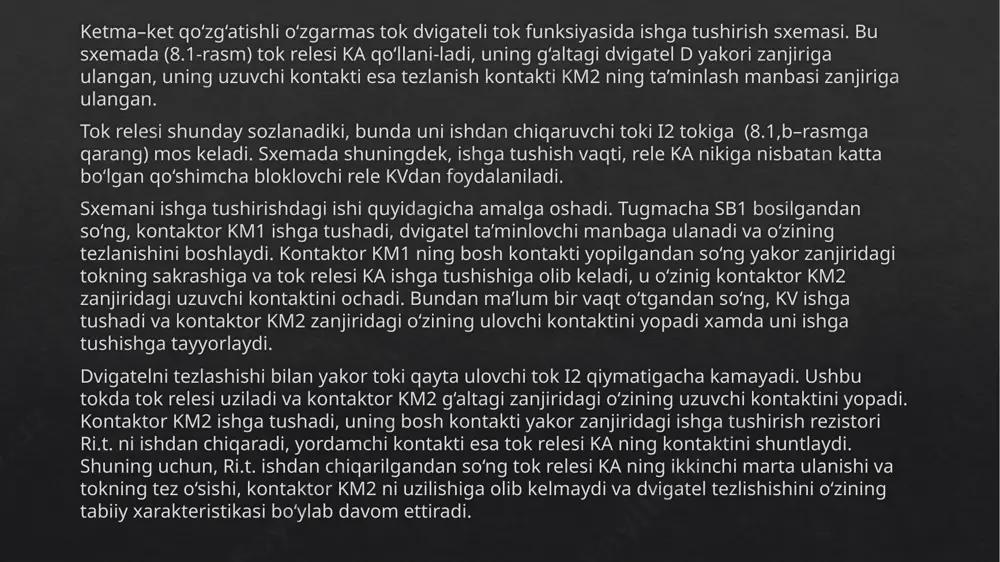

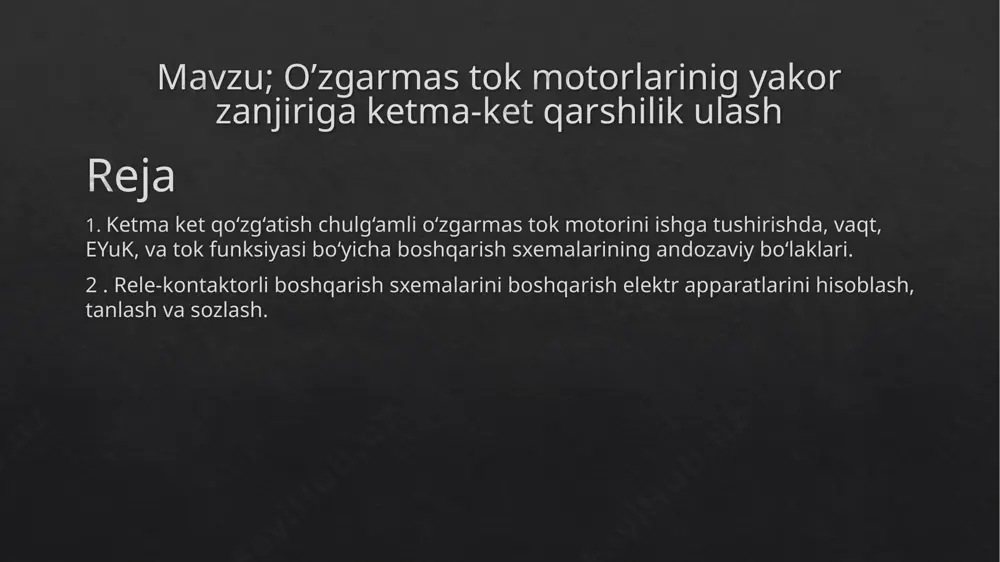

andijon mashinasozlik instituti eee yonalishi k_91_21 gurux talabasi mamajonov asadbekning e andijon mashinasozlik instituti eee yonalishi k_91_21 gurux talabasi mamajonov asadbekning emt va kompleks boshqarish fanidan mustaqil ishi mavzu; o’zgarmas tok motorlarinig yakor zanjiriga ketma-ket qarshilik ulash reja 1. ketma ket qo‘zg‘atish chulg‘amli o‘zgarmas tok motorini ishga tushirishda, vaqt, eyuk, va tok funksiyasi bo‘yicha boshqarish sxemalarining andozaviy bo‘laklari. 2 . rele-kontaktorli boshqarish sxemalarini boshqarish elektr apparatlarini hisoblash, tanlash va sozlash. ketma–ket qo‘zg‘atishli o‘zgarmas tok dvigateli tok funksiyasida ishga tushirish sxemasi. bu sxemada (8.1-rasm) tok relesi ka qo‘llani-ladi, uning g‘altagi dvigatel d yakori zanjiriga ulangan, uning uzuvchi kontakti esa tezlanish kontakti km2 ning ta’minlash manbasi zanjiriga ulangan. tok relesi shunday sozlanadiki, bunda uni ishdan chiqaruvchi toki i2 tokiga (8.1,b–rasmga qarang) mos keladi. sxemada shuningdek, ishga tushish vaqti, rele ka nikiga nisbatan katta bo‘lgan qo‘shimcha bloklovchi rele kvdan foydalaniladi. sxemani ishga tushirishdagi ishi quyidagicha amalga oshadi. tugmacha sb1 bosilgandan so‘ng, kontaktor km1 …

2 / 9

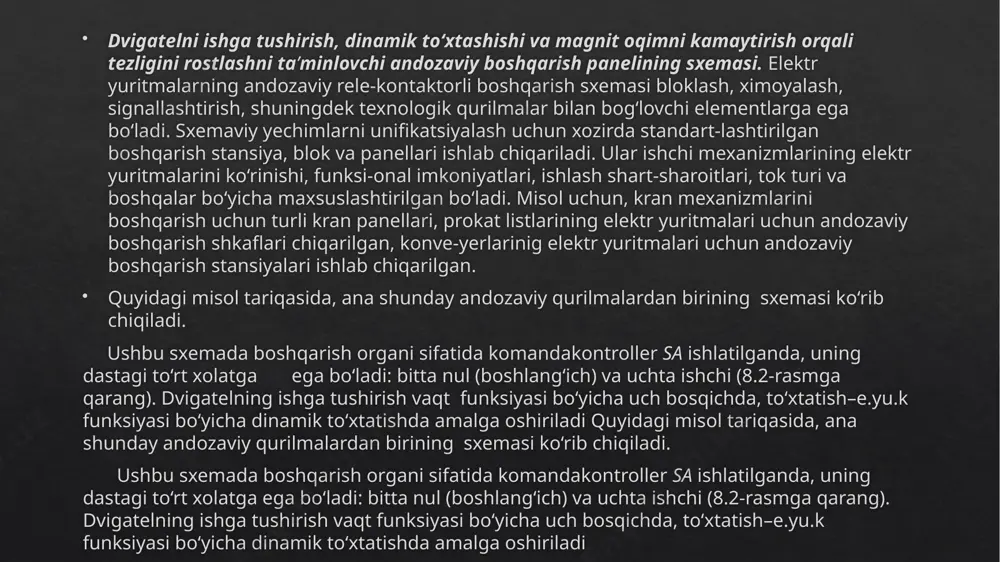

esi ka ning kontaktini shuntlaydi. shuning uchun, ri.t. ishdan chiqarilgandan so‘ng tok relesi ka ning ikkinchi marta ulanishi va tokning tez o‘sishi, kontaktor km2 ni uzilishiga olib kelmaydi va dvigatel tezlishishini o‘zining tabiiy xarakteristikasi bo‘ylab davom ettiradi. dvigatelni ishga tushirish, dinamik to‘xtashishi va magnit oqimni kamaytirish orqali tezligini rostlashni ta’minlovchi andozaviy boshqarish panelining sxemasi. elektr yuritmalarning andozaviy rele-kontaktorli boshqarish sxemasi bloklash, ximoyalash, signallashtirish, shuningdek texnologik qurilmalar bilan bog‘lovchi elementlarga ega bo‘ladi. sxemaviy yechimlarni unifikatsiyalash uchun xozirda standart-lashtirilgan boshqarish stansiya, blok va panellari ishlab chiqariladi. ular ishchi mexanizmlarining elektr yuritmalarini ko‘rinishi, funksi-onal imkoniyatlari, ishlash shart-sharoitlari, tok turi va boshqalar bo‘yicha maxsuslashtirilgan bo‘ladi. misol uchun, kran mexanizmlarini boshqarish uchun turli kran panellari, prokat listlarining elektr yuritmalari uchun andozaviy boshqarish shkaflari chiqarilgan, konve-yerlarinig elektr yuritmalari uchun andozaviy boshqarish stansiyalari ishlab chiqarilgan. quyidagi misol tariqasida, ana shunday andozaviy qurilmalardan birining sxemasi ko‘rib chiqiladi. ushbu sxemada boshqarish organi sifatida komandakontroller sa ishlatilganda, uning dastagi to‘rt …

3 / 9

k to‘xtatishda amalga oshiriladi ishga tushirishdan oldin komandokontroller nul xolatiga o‘rnati-ladi, so‘ngra avtomatik o‘chirgich qf1, qf2 lar ulanadi va elektr yuritma ta’minlovchi manbaga bog‘lanadi. qo‘zg‘atish cho‘lg‘ami qch dan qo‘zg‘atish toki oqib o‘ta boshlaydi va undan tashqari, vaqt relesi kt1 ishga tushadi, u kuchlanishni nazorat qiluvchi rele kv4 zanjiridagi o‘zining kontakti bilan qo‘zg‘atish cho‘lg‘ami zanjirini uzuvchi rele ka ning kontaktini shuntlaydi. agar bunda maksimal tok rele ka1 va ka2 lar normal (uzilgan) xolatda bo‘lsa, unda rele kv4 ishga tushadi, xamda o‘zining ulovchi kontakti orqali boshqarish sxemasini manbadan ta’minlashga tayyorlaydi. agar ish jarayonida manba kuchlanishining yo‘l qo‘yib bo‘lmaydigan darajada kamayishi yuz bersa, dvigatelning qo‘zg‘atish toki, yoki yakordagi tok joiz darajadan ortib ketsa, unda rele kv4 ning uzilishi sodir bo‘ladi, boshqarish sxemasi va dvigatel tarmoqdan uziladi. shunday qilib, ushbu rele uch turdagi ximoya vositasi vazifasini bajaradi. dvigatelni maksimal tezlikkacha ishga tushirish uchun komando-kontroller sa ning dastagi eng chetdagi uchinchi xolatga siljitiladi. bu, kontaktor …

4 / 9

m1 ishga tushadi, ishga tushirish rezistori rd1 ning birinchi bosqichini va shu vaqtning o‘zida vaqt relesi kt2 ning g‘altagini shuntlaydi. vaqt relesi kt2 o‘zining vaqt ushlashini xisoblab bo‘lgach, kontaktor km2 ishga tushiradi xamda u ishga tushirish rezistori rd2 ning ikki bosqichi va rele kt3 ning g‘altagini shuntlaydi. ushbu rele xam o‘zining vaqt ushlashini xisoblab bo‘lgach, kontaktor km3 ni ishga tushishini va ishga tushirish rezistorining oxirgi bosqichini shuntlashni xosil qiladi, shundan so‘ng dvigatel o‘zining tabiiy xarakteristikasiga chiqadi. ishga tushirish rezistorining uchinchi bosqichi shuntlangandan so‘ng, magnit oqimining kamayishi boshlanadi, bu km3 ishga tushgandan so‘ng rele kv3 ni ulanishi orqali tayyorlanadi. qo‘zg‘atish tokini kamayishi jarayonida, boshqarish relesi kvi yordamida yakor tokini nazorat qilish ta’minlanadi. tokning sakrashida rele kv1 kontaktor km5 ning ulanishi yoki uzilishini ta’minlaydi. bunda qo‘zg‘atish toki ortadi yoki kamayadi, natijada yakor zanjiridagi tok joiz chegaradan chiqib ketmaydi. kontakt km5 ochilganda, qo‘zg‘atish tokining bir qismi diod d va razryad rezistori rr orqali …

5 / 9

mage6.png image7.png /docprops/thumbnail.jpeg
