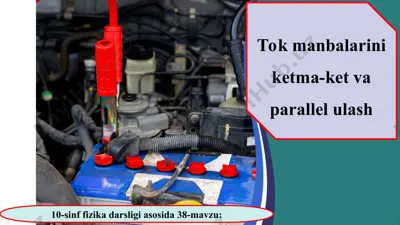

tok manbalarini ketma-ket va parallel ulash 10 - sinf

PPT 1,2 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

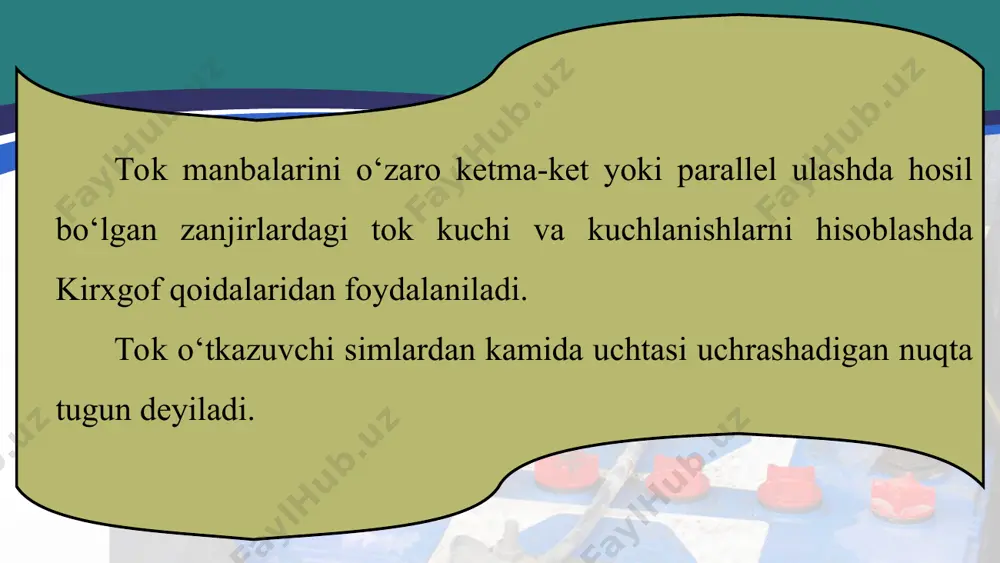

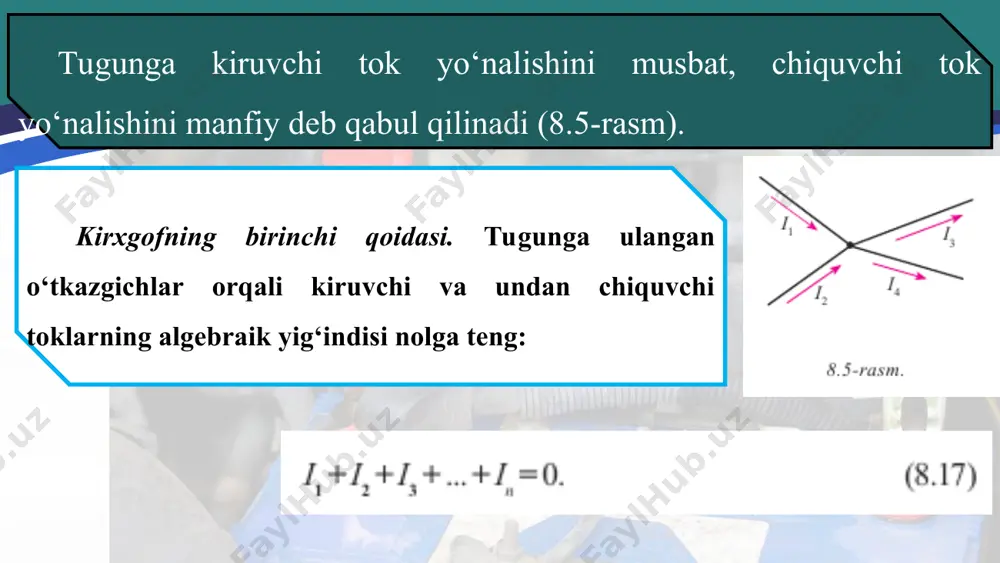

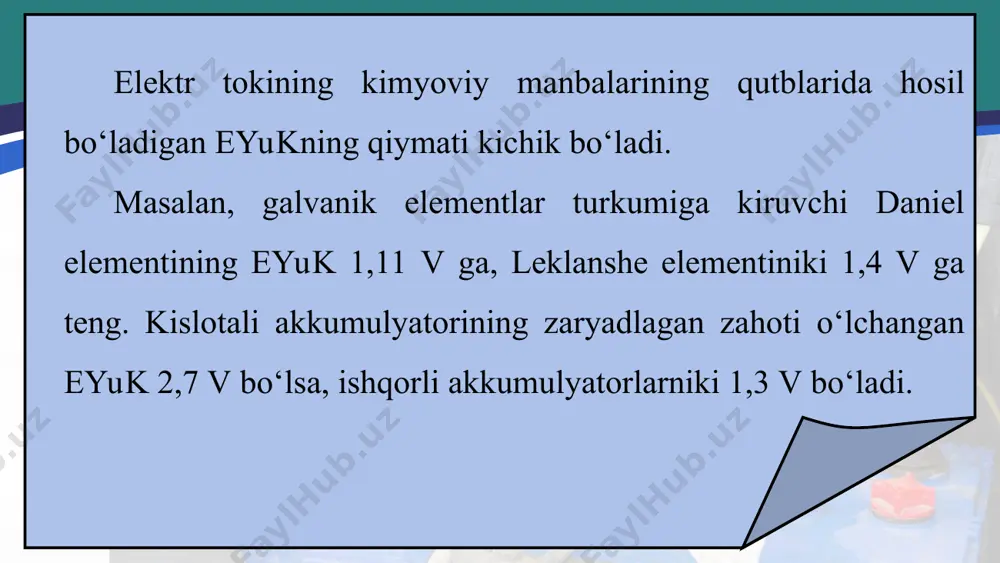

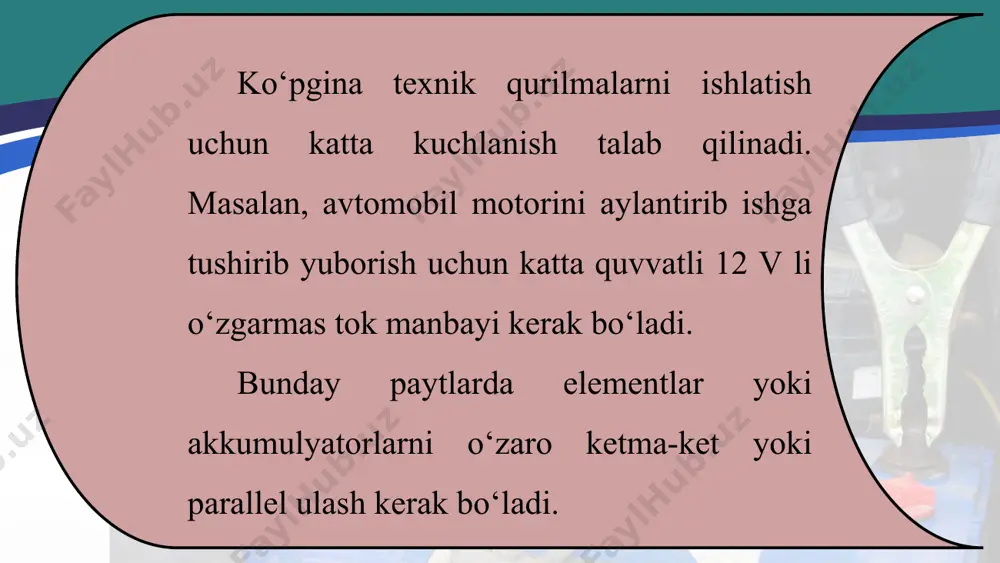

1650914217.ppt powerpoint presentation 10-sinf fizika darsligi asosida 38-mavzu: tok manbalarini ketma-ket va parallel ulash elektr tokining kimyoviy manbalarining qutblarida hosil bo‘ladigan eyukning qiymati kichik bo‘ladi. masalan, galvanik elementlar turkumiga kiruvchi daniel elementining eyuk 1,11 v ga, leklanshe elementiniki 1,4 v ga teng. kislotali akkumulyatorining zaryadlagan zahoti o‘lchangan eyuk 2,7 v bo‘lsa, ishqorli akkumulyatorlarniki 1,3 v bo‘ladi. ko‘pgina texnik qurilmalarni ishlatish uchun katta kuchlanish talab qilinadi. masalan, avtomobil motorini aylantirib ishga tushirib yuborish uchun katta quvvatli 12 v li o‘zgarmas tok manbayi kerak bo‘ladi. bunday paytlarda elementlar yoki akkumulyatorlarni o‘zaro ketma-ket yoki parallel ulash kerak bo‘ladi. tok manbalarini o‘zaro ketma-ket yoki parallel ulashda hosil bo‘lgan zanjirlardagi tok kuchi va kuchlanishlarni hisoblashda kirxgof qoidalaridan foydalaniladi. tok o‘tkazuvchi simlardan kamida uchtasi uchrashadigan nuqta tugun deyiladi. tugunga kiruvchi tok yo‘nalishini musbat, chiquvchi tok yo‘nalishini manfiy deb qabul qilinadi (8.5-rasm). kirxgofning birinchi qoidasi. tugunga ulangan o‘tkazgichlar orqali kiruvchi va undan chiquvchi toklarning algebraik yig‘indisi nolga …

a-ket ulab batareya tuzaylik (8.7-rasm). uni tashqi r qarshilikka ulaylik. kirxgofning ikkinchi qonunini berk konturga tatbiq qilamiz: bundan demak, n ta elementni ketma-ket ulab, batareya tuzilganda umumiy eyuk n marta ortadi. bunday ulanish tashqi qarshilik, ichki qarshilikdan ko‘p marta katta bo‘lganida samarasi yuqori bo‘ladi. darhaqiqat, r>>nr bo‘lganda, (8.19) formuladagi nr ni r ga nisbatan hisobga olmasa ham bo‘ladi. u holda ya’ni n ta element ketma-ket ulanganda zanjirdagi tok kuchi, bitta elementga nisbatan n marta bo‘ladi. 2. batareyani n ta elementni parallel ulab zanjir tuzaylik (8.8-rasm). uni tashqi r qarshilikka ulaylik. kirxgofning ikkala qonunini berk konturga tatbiq qilamiz. demak, n ta elementni parallel ulab, batareya tuzilganda umumiy eyuk o‘zgarmaydi, ichki qarshiligi n marta kamayadi. parallel ulash tashqi qarshilik ichki qarshilikka nisbatan kichik bo‘lgan hollarda yaxshi samara beradi. r e1 bo‘lsa, zanjirdagi tok yo‘nalishi 8.9-rasmda ko‘rsatilganidek bo‘ladi. voltmetrning ichki qarshiligi katta bo‘lganligidan undan o‘tuvchi tokni hisobga olmaymiz. kirxgofning ikkinchi qoidasiga ko‘ra, elementrlarning …

tok manbalarini ketma-ket va parallel ulash 10 - sinf - Page 3

tok manbalarini ketma-ket va parallel ulash 10 - sinf - Page 4

tok manbalarini ketma-ket va parallel ulash 10 - sinf - Page 5
