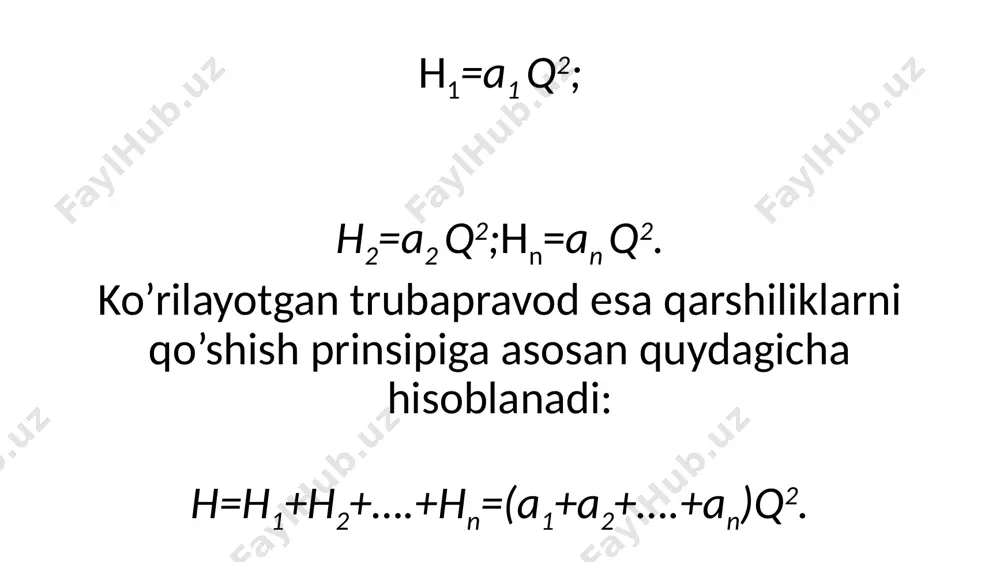

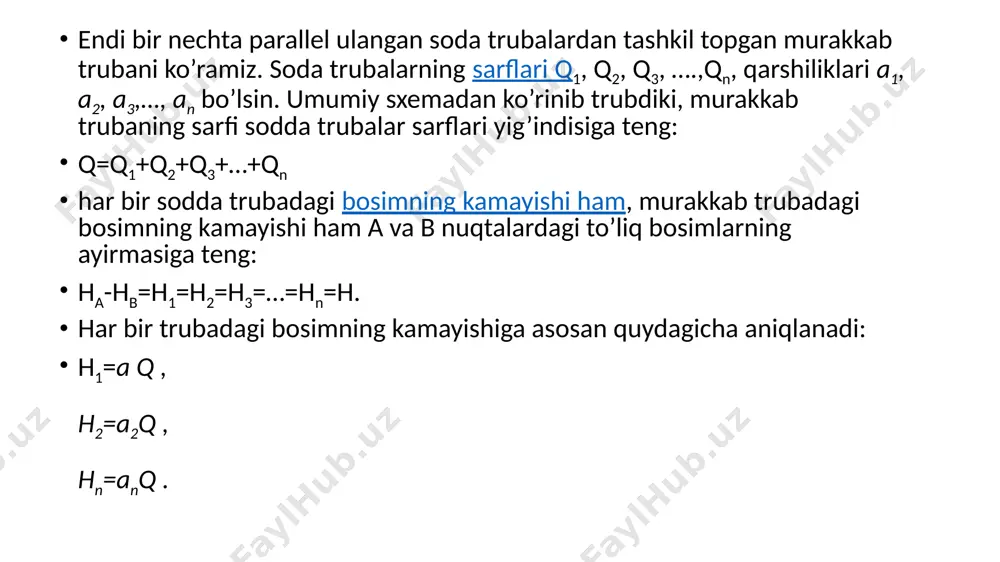

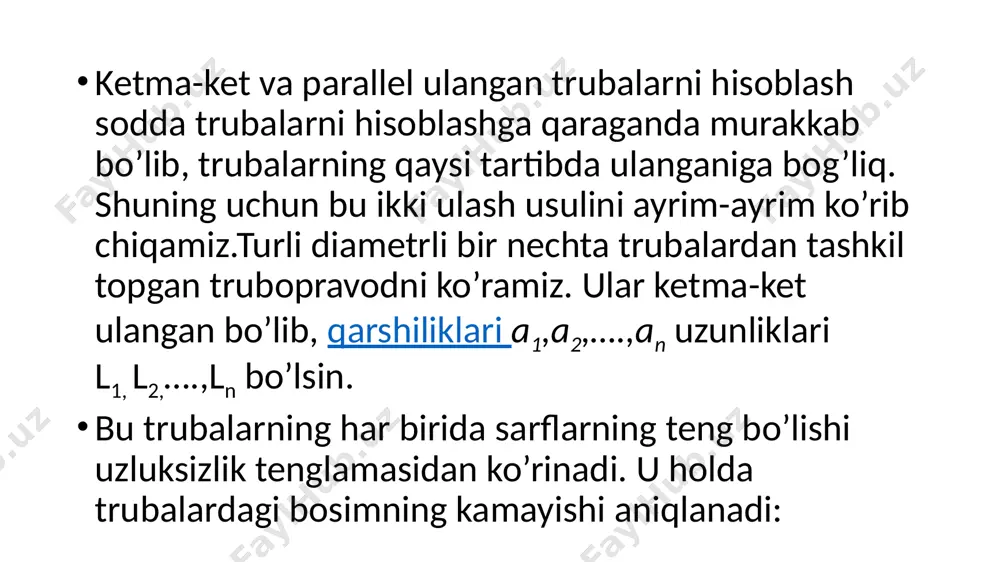

quvurlarni ketma –ket va parallel ulash va ularni hisoblash usullari.tarmoqlangan quvurlar va ularni hisoblash. quvurlarni ketma –ket va parallel ulash va ularni hisoblash usullari.tarmoqlangan quvurlar va ularni hisoblash. ketma-ket va parallel ulangan trubalarni hisoblash sodda trubalarni hisoblashga qaraganda murakkab bo’lib, trubalarning qaysi tartibda ulanganiga bog’liq. shuning uchun bu ikki ulash usulini ayrim-ayrim ko’rib chiqamiz.turli diametrli bir nechta trubalardan tashkil topgan trubopravodni ko’ramiz. ular ketma-ket ulangan bo’lib, qarshiliklari a1,a2,….,an uzunliklari l1, l2,….,ln bo’lsin. bu trubalarning har birida sarflarning teng bo’lishi uzluksizlik tenglamasidan ko’rinadi. u holda trubalardagi bosimning kamayishi aniqlanadi: h1=a1 q2; h2=a2 q2;hn=an q2. ko’rilayotgan trubapravod esa qarshiliklarni qo’shish prinsipiga asosan quydagicha hisoblanadi: h=h1+h2+….+hn=(a1+a2+….+an)q2. endi bir nechta parallel ulangan soda trubalardan tashkil topgan murakkab trubani ko’ramiz. soda trubalarning sarflari q1, q2, q3, ….,qn, qarshiliklari a1, a2, a3,…, an bo’lsin. umumiy sxemadan ko’rinib trubdiki, murakkab trubaning sarfi sodda trubalar sarflari yig’indisiga teng: q=q1+q2+q3+…+qn har bir sodda trubadagi bosimning kamayishi ham, murakkab trubadagi …

2 / 7

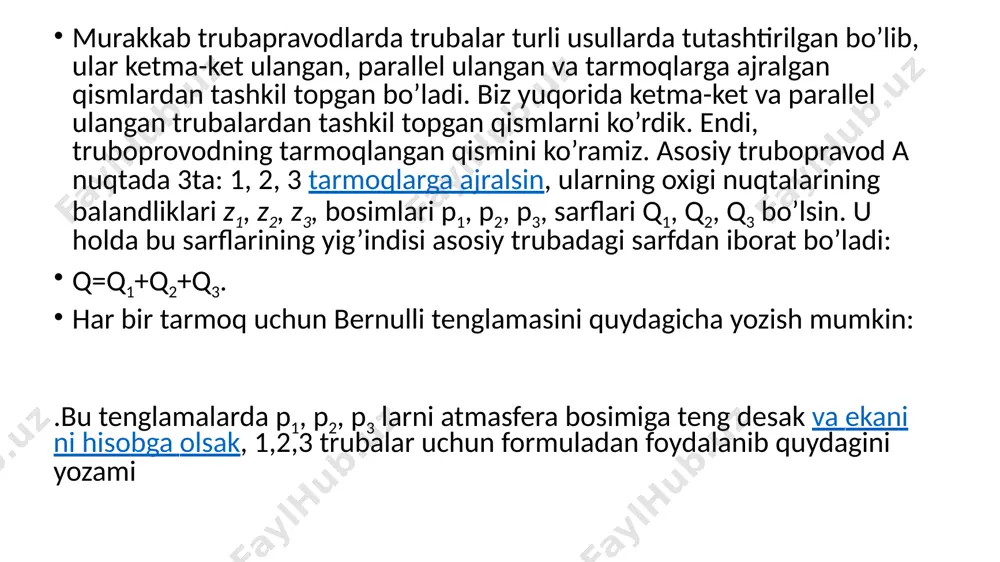

osiy trubadagi sarfdan iborat bo’ladi: q=q1+q2+q3. har bir tarmoq uchun bernulli tenglamasini quydagicha yozish mumkin: .bu tenglamalarda p1, p2, p3 larni atmasfera bosimiga teng desak va ekanini hisobga olsak, 1,2,3 trubalar uchun formuladan foydalanib quydagini yozami yoki ha-z1=h1 ekanligi hisobga olib va z2-z1=z1-2, z3-z1=z1-3 belgilashni kiritib, oxirgi tengliklarni o’zgartiramiz: h1=a1q h1=z1-2=a2q , h1=z1-3=a3q . naychalar deb, idish devoridagi teshikka o’rnatilgan kalta trubalarga aytiladi. ulardan sarfni ko’paytirishda yoki ixcham oqimchalar olishda foydalaniladi. ko’p hollarda idish devori qalin bo’lib, u parma bilan teshilganda naycha shaklida teshik paydo bo’ladi. silindrik naychalardan oqayotgan suyuqlik kirishda devordan ajraladi va torayadi bu hodisa xuddi yupqa devordagi teshikdan oqish holidagi kabi bo’ladi. lekin bu torayish to’xtab, toraygan oqimcha bilan naycha devori orasida uyurmali harakat vujudga kelganligi sababli kengayish boshlanadi va oqim naychaning butun kesimini egallab olguncha davom etad. natijada oqimcha naychaning ko’ndalang kesimiga teng kesim bilan chiqib ketadi. bu hodisa naychaning uzunligi l uning diametridan 3…4 marta …

3 / 7

qa xildagi naychalar ham qo’llaniladi. ular konussimon kengayuvchi, konussimon torayuvchi va konoidal naychalardir. konussimon kengayuvchi (difuzor) naychalarda oqimcha kirishida juda ko’p torayadi, so’ngra tez kengaya boradi va naychani butunlay to’ldiradi. shuning uchun siqilish koeffitsenti . konuslik burchagi 0>80 bo’lganda esa oqimcha to’liq kengaya olmaydi va natijada naycha devorlariga tegmay oqadi. bu holda oqish yupqa devordagi teshikdan oqishdan farq qilmaydi. /docprops/thumbnail.jpeg

4 / 7

quvurlarni ketma-ket va parallel ulash hamda ularni hisoblash usullari - Page 4

5 / 7

quvurlarni ketma-ket va parallel ulash hamda ularni hisoblash usullari - Page 5
