1 / 24

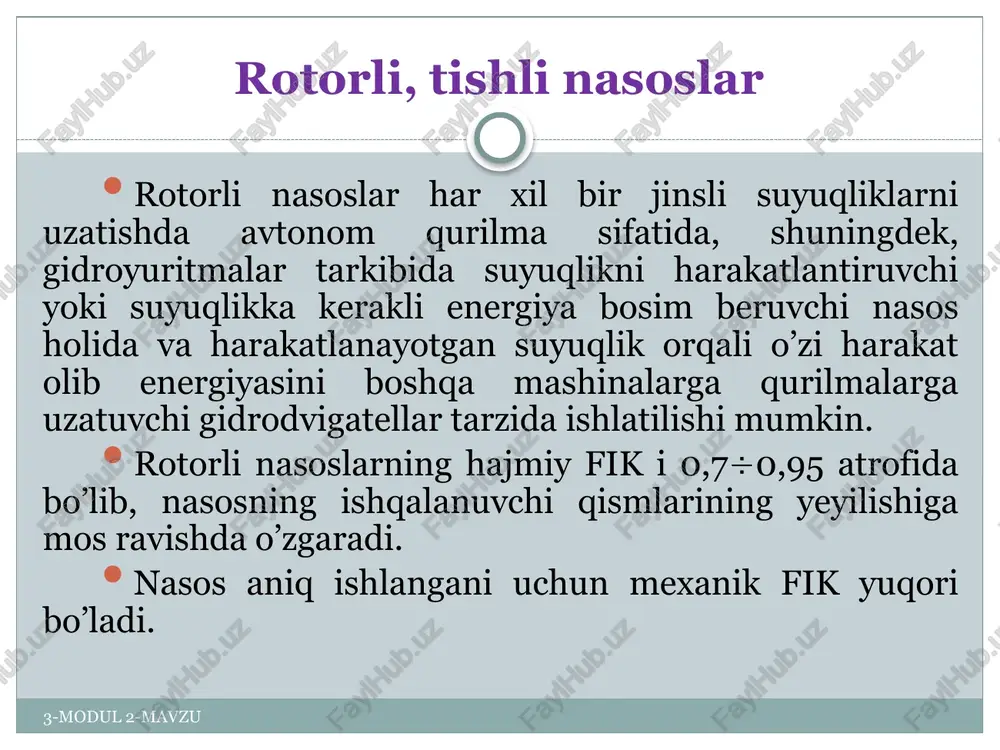

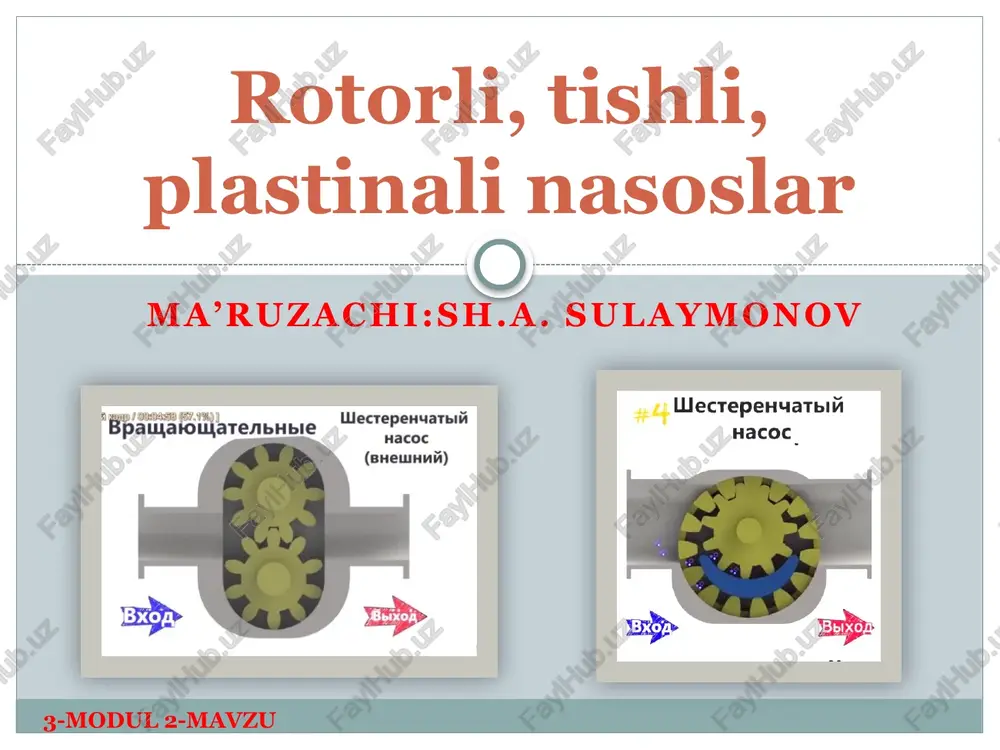

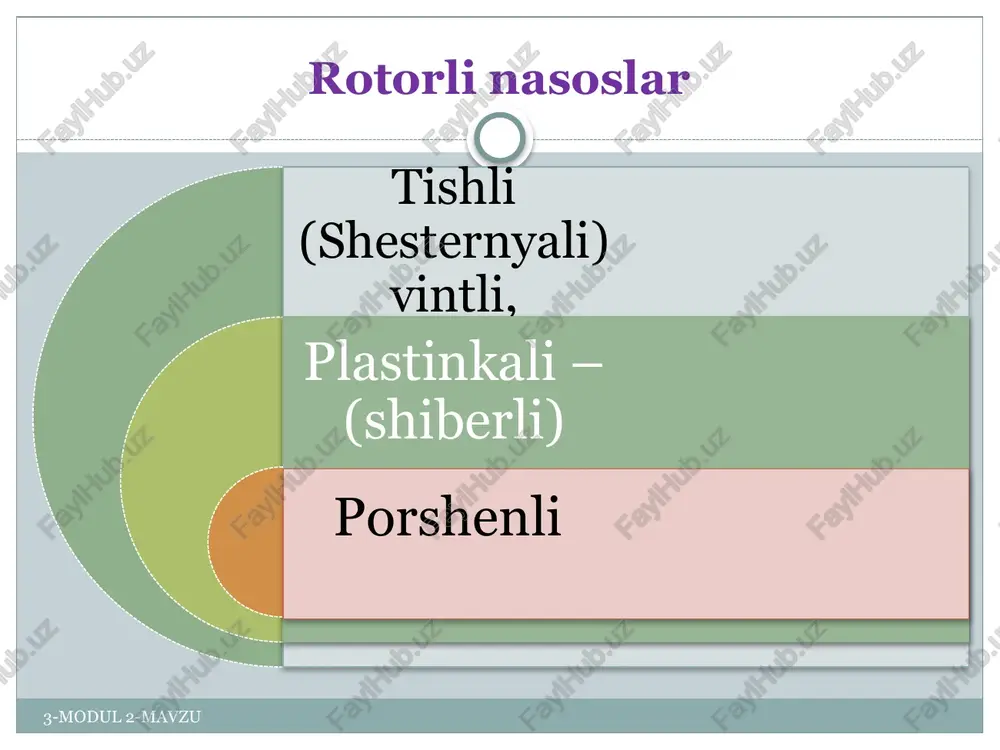

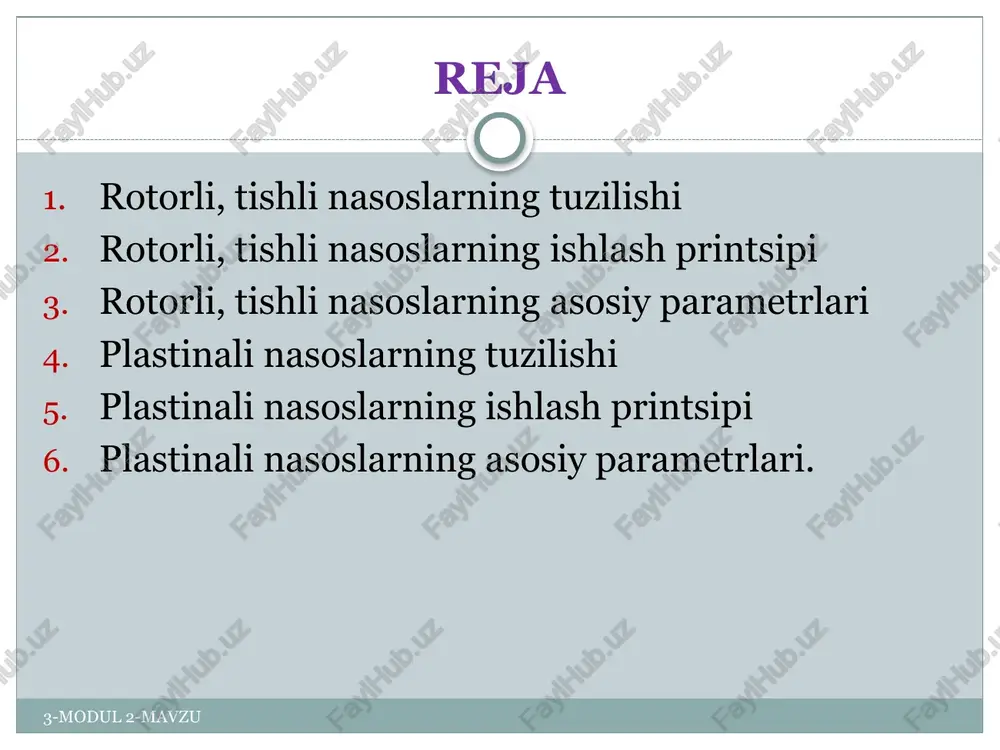

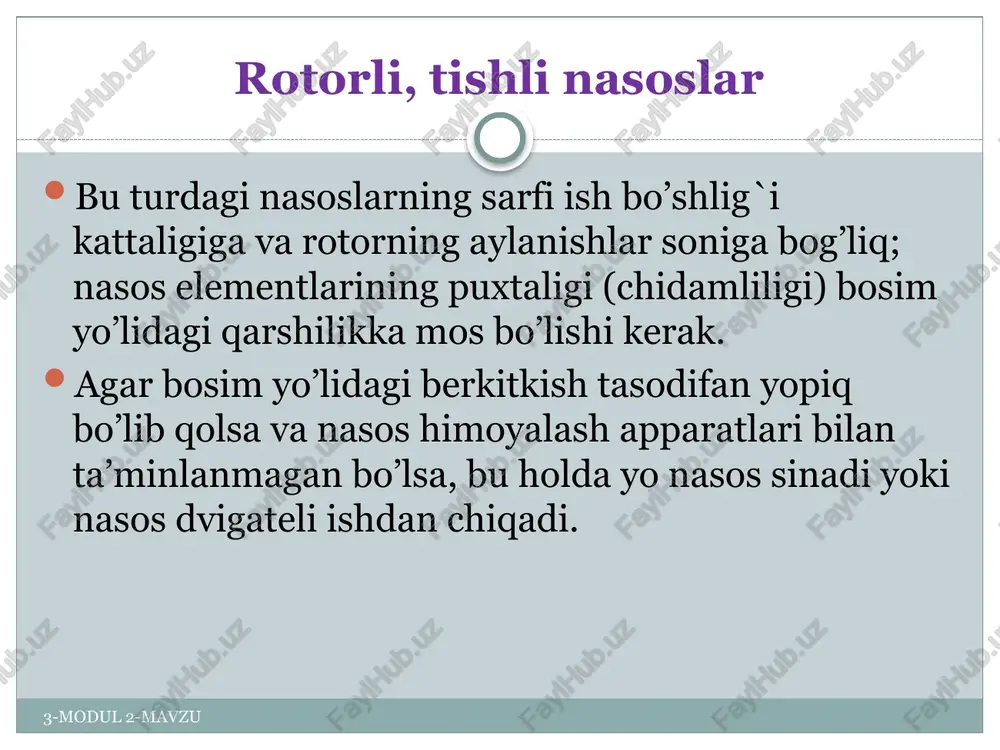

rotorli, tishli, plastinali nasoslar tuzilishi va ishlash printsipi ularning asosiy parametrlari. ma’ruzachi:sh.a. sulaymonov rotorli, tishli, plastinali nasoslar 3-modul 2-mavzu reja rotorli, tishli nasoslarning tuzilishi rotorli, tishli nasoslarning ishlash printsipi rotorli, tishli nasoslarning asosiy parametrlari plastinali nasoslarning tuzilishi plastinali nasoslarning ishlash printsipi plastinali nasoslarning asosiy parametrlari. 3-modul 2-mavzu rotorli nasoslar 3-modul 2-mavzu tishli (shesternyali) vintli, porshenli plastinkali –(shiberli) rotorli, tishli nasoslar bu turdagi nasoslarning sarfi ish bo’shlig`i kattaligiga va rotorning aylanishlar soniga bog’liq; nasos elementlarining puxtaligi (chidamliligi) bosim yo’lidagi qarshilikka mos bo’lishi kerak. agar bosim yo’lidagi berkitkish tasodifan yopiq bo’lib qolsa va nasos himoyalash apparatlari bilan ta’minlanmagan bo’lsa, bu holda yo nasos sinadi yoki nasos dvigateli ishdan chiqadi. 3-modul 2-mavzu rotorli, tishli nasoslar rotorli nasoslar har xil bir jinsli suyuqliklarni uzatishda avtonom qurilma sifatida, shuningdek, gidroyuritmalar tarkibida suyuqlikni harakatlantiruvchi yoki suyuqlikka kerakli energiya bosim beruvchi nasos holida va harakatlanayotgan suyuqlik orqali o’zi harakat olib energiyasini boshqa mashinalarga qurilmalarga uzatuvchi gidrodvigatellar tarzida …

2 / 24

ndrlar aksial joylashgan bo’lsa – aksial – porshenli nasoslar bo’ladi. 3-modul 2-mavzu rotorli nasoslarning tuzilishi shesternyali nasoslarning tuzilishi juda sodda. oddiy shesternyali nasoslarning asosiy ish detallari ikkita bir xil shesternyadan iborat bo’lib, ular o’zaro ilashgan va korpus 2 ishiga joylashtirilgandir. yetaklovchi shesternya harakatni dvigateldan oladi. nasosda ikkita qopqoq bo’lib, ularda yetaklovchi va yetaklanuvchi valiklar podshipnik va salniklar bilan ta’minlangan. nasos korpusida ikkita teshik bo’lib, bittasi (s) so’rish teshigi shesternya tishchalari o’zaro ajralayotgan tomonda, ikkinchisi (h) - haydash teshigi teskari tomonda (tishchalar birikayotgan tomonda) bo’ladi. 3-modul 2-mavzu tishli (shesternyali) nasoslar tishli (shesternyali) nasoslar ichki ilashuvchan tashqi ilashuvchan 3-modul 2-mavzu tishli (shesternyali) nasoslar 3-modul 2-mavzu shesternyali nasoslar tashqi va ichki ilashuvchi qilib yasaladi. tashqi ilashuvchi nasoslar ko’p ishlatiladi. ichki ilashuvchi kompakt nasoslar kichik qurilmalarda ishlatiladi. shesternyali nasoslar hosil qilgan bosimiga qarab past (10 k/sm2 gacha), o’rtacha (30 kg/sm2 gacha) va yuqori (100 kg/sm2) bosimli bo’ladi. past bosimli nasoslar stanok va mashinalarning moylash–sovitish …

3 / 24

huqurchalarda radial kanallar ariqchalar yasaladi. bu ariqchalardan qoldiq suyuqlik chiqarib yuboriladi, natijada nasos tayanchi va valiklaridagi yuk kamayadi. 3-modul 2-mavzu shesternyali nasos 2, 3, 4 va hatto 5 shesternyali bo’lish mumkin, ammo 3 dan yuqori shesternyalarni qo’llaganda fik kamayib ketadi. 3 shesternyali nasos 2 shesternyaliga nisbatan katta sarfga ega, lekin hajmiy fik i kichik. keyingi paytlarda hajmiy fik ni oshirish maqsadida gidravlik kompensatorli shesternyali nasoslar chiqarila boshladi. yon shetdagi tirqishlarni gidravlik kompensaisiyalash uchun vtulka kuchli ishqalanish va yedirilish hosil qilmaydigan qilib shesternyaga mahkam siqib qo’yiladi. bundan tashqari, yon qistirmalardan foydalanib yon chet tirqishlarni kichraytirish usulidan ham foydalaniladi. 3-modul 2-mavzu rotorli, tishli nasoslarning asosiy parametrlari ish hajmi deb nasos o’ziga sig’dira oladigan suyuqlik hajmiga teng hajmga aytiladi, ya’ni nasos bir aylanishda so’rgan suyuqlik hajmi ish hajmga tengdir. nasosning sarfi esa aylanishlar soniga teng bo’lganda undan o’tgan suyuqlik hajmiga teng. shesternyali nasoslarning so’rishini (sarfini) shesternyadagi umumiy tishlarning hajmiga qarab aniqlash mumkin, chunki …

4 / 24

70 100 tezlik, m2 5,0 4,0 3,7 3,0 2,2 1,6 1,26 3-modul 2-mavzu plastinali nasoslarning tuzilishi oddiy rotorli–plastinkali nasosning tuzilishi ko’rsatilgan. rotor 1 nasos korpusida bir-biriga mahkam siqilgan disklar 2 orasiga joylashtirilgan. nasosning silindrik korpusi ichida aylanuvchi baraban bo’lib, uning o’qi korpus o’qiga nisbatan e masofaga yoki ekstsentritetga siljigandir. rotor radiusiga tomon ozgina qiyalashgan yoki radial joylashtirilgan uyachalarda plastinkalar (shiberlar) 3 o’rnatilgan. statorga taqalgan va rotor bilan birga aylanadigan plastinkalar statorning ichki silindrik yuzasi bo’ylab sirpanadi hamda rotorga nisbatan ilgarilanma qaytma harakatda bo’ladi. 3-modul 2-mavzu plastinali nasoslarning ishlash prinsipi 3-modul 2-mavzu plastinali nasoslarning tuzilishi rotor ekstentrik joylashgani sababli rotor bilan stator orasidagi bo’shliqning hajmi kattalashadi. natijada bosim kamayib, moy bo’shliqni to’latadi. moy stator chetida joylashgan va nasosning so’rish trubasi 6 bilan ulangan tuynuk 5 orqali kiradi va rotorning aylanish yo’nalishi bo’ylab plastinkalar yordamida siljishi. plastinkalar rotor bilan stator oralig’idagi eng uzoq masofali nuqtadan o’tgach plastinkalar orasidagi bo’shliq hajmi kichraya boradi …

5 / 24

l 2-mavzu bir harakatli rotorli–plastinkali nasoslarning kamchiligi podshipniklarga tushadigan bir tomonlama katta zo’riqishning mavjudligidir. bu kamchilikni yo’qotish uchun ikki xarakatli rotorli–plastinkali nasoslar qo’llaniladi. ularda rotor va podshipniklar ortiqcha zo’riqishsiz ishlaydi. ikki harakatli nasoslarda so’rish 2 marta katta va o’zgarmas miqdorga ega bo’lib, rotorning buralish burchagiga bog’liqmas. chunki bir kameradan ikkinchisiga uzatish shundan bajariladiki, istalgan daqiqada nasosning umumiy so’rishi bir xil bo’ladi. rotorli nasoslar nisbatan kichkina sarfda (5 dan 200 l/min gacha) va yuqori bosimda (70 at 7•106 h/m2 gacha) moy va boshqa suyuqliklarni uzatishda ishlatiladi. bu moy va suyuqliklar nasosning harakatlanuvchi qismini moylovchi va nasos ichki yuzalaridan korroziyani yo’qotuvchi vazifasini ham o’taydi. plastinkali nasoslardan benzo-nasos sifatida, metall kesuvchi stanoklarda, aviasiyada ham foydalaniladi. 3-modul 2-mavzu plastinali nasoslarning asosiy parametrlari. plastinkali nasoslar uchun ish hajmini hisoblashga doir chizma plastinkaning ish qismi rotor dφ burchakka aylanganda so’rish bo’shlig’idan haydash bo’shlig’iga uzatilgan suyuqlik hajmi. bunda b – rotorning eni; r – rotorning radiusi. (18.10) …
