prezentatsiya powerpoint andijon mashinasozlik instituti “elektr energetikasi “ yoʻnalishi 3-kurs k_91_21 guruh talabasi ravshanov ilhomjonning elektr mashinalar fanidan kurs loyihasi qisqa tutashgan rotorli asinxron motorni loyixalash reja: kirish asosiy o’lchamlarni aniqlash stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash rotorni xisoblash magnit zanjirini xisoblash ish rejimining parametrlarini xisoblash quvvat isroflarini xisoblash qisqa tutashgan rotorli asinxron motorning ish xarakteristikalarini xisoblash qisqa tutashgan rotorli asinxron motorning ishga tushirish xarakteristikalarini xisoblash 10. xulosa 11. foydalanilgan adabiyotlar kirish elektr energiyani asosiy istemolichisi hisoblangan elektr mashinalar ishlab chiqarish sanoatida va aholining turli qismlarida keng foidalaniladi . elektr mashinalarni o’rganish jarayonida biz siz bilan asinxron motorlar haqida malumotlarga ega bo’lib , uning ichki tuzilishi va ishlash xarakteristikalari haqida kurs loyixasini hisob kitob qilib loyixalaymiz. elektr mashinalar loyixalashda qisqa tutashgan rotorli asinxron motorni loyihasini ko’rib chiqamiz . qisqa tutashgan rotorli asinxron motorni loyixalash davomida stator va rotor qismlaridagi jaroyonlarni , …

2 / 17

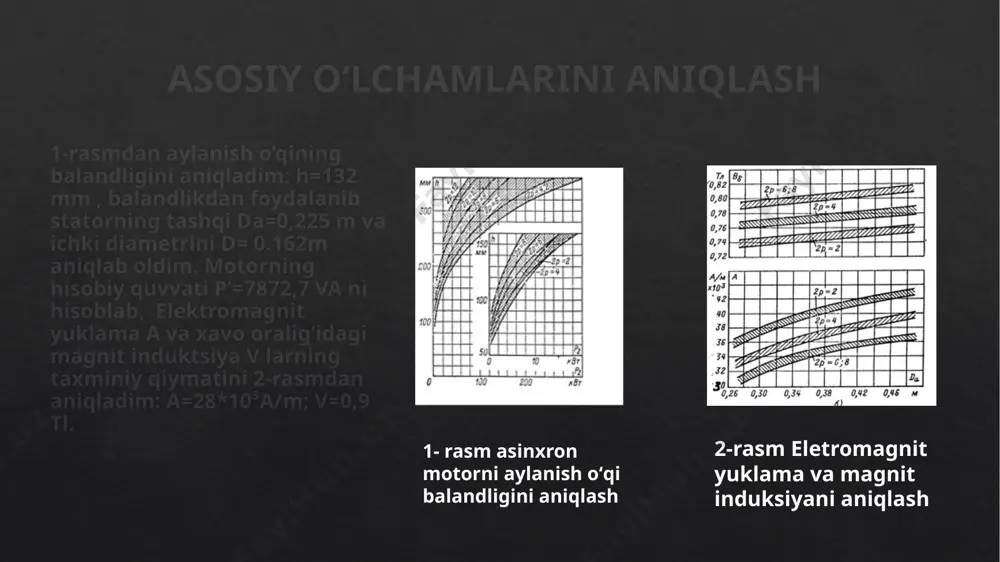

si ico141; izolyatsiya klassi g. mashinaning juft qutblar soni 2p=6 asosiy oʻlchamlarini aniqlash 1-rasmdan aylanish o’qining balandligini aniqladim: h=132 mm , balandlikdan foydalanib statorning tashqi da=0,225 m va ichki diametrini d= 0.162m aniqlab oldim. motorning hisobiy quvvati p’=7872,7 va ni hisoblab, elektromagnit yuklama a va xavo oralig’idagi magnit induktsiya v larning taxminiy qiymatini 2-rasmdan aniqladim: a=28*10³a/m; v=0,9 tl. 1- rasm asinxron motorni aylanish oʻqi balandligini aniqlash 2-rasm eletromagnit yuklama va magnit induksiyani aniqlash stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash tish bo’linmasining chegaraviy qiymatlarini 3-rasmdan va bo’lishi mumkin bo’lgan tishlar soni oralig’ini aniqladim: tz1max=11 mm va tz1min=9 mm. bu qiymatlar yordamida stator pazlarini aniqlab oldim z1 = 54 ta . bu punktida asosan pazdagi oʻramlar sonini w=198 , elektromagnit yuklama a=28025 a/m , mashina hovo oraligʻini magnit oqimini f=0.005 vb va magnit induksiyalarni vb=0.9 tl hisobladim . stator choʻlgʻamidagi tok zichligini j1=6,28*10⁶ …

3 / 17

metrlarini hisoblashda qisqa tutashgan xalqani oʻlchamlarini aniqlab oldim 5-rasm. havo oraligʻini aniqlash stator diametri orqali 6-rasm. loyihlaniyotgan motorni rotor koʻrinishi magnit zanjirini xisoblash magnit zanjirini hisoblash punktida asosan motorning magnit zanjiri qismlaridagi induktsiyalari vz1=1,8 tl vz2=1,8 tl , rotor yormasining hisobiy balandligi h’j=26,5 mm, stator va rotor yormasini oʻrtacha uzunliklarni la=0,11 va lj=0.04 mm, magnit zanjirini toʻyinish koeffitsientini hisoblab aniqlab oldim. magnit zanjirini hisoblashda magnitlovchi tokni im=4,94 a va magnitlovchi tokni nisbiy birlikdagi qiymati im*=0,399 a aniqlangan hisoblashlar yordamida aniqladim. ish rejimining parametrlarini xisoblash ish rejimlari parametrlarini hisoblashda stator va rotor choʻlgʻamini aktiv r1=1,27 om r2=81,8 *10-⁶ om , reaktiv va induktiv x1=1.11 om x2=259*10-⁶om qarshiliklarini , ularni nisbiy birlikdagi qiymatini aniqladim . statorni faza choʻlgʻami uzunligi l1=102.96 m , gʻaltakni oʻrtacha kengligini bgal=0,094m va gʻatakni pazdan chiqib turgan qismini uzunligini k lchiq=0,5 mm hisoblab ularni qiymatlarini belgilab oldim . bu qiymatlarini hisoblashdan maqsad stator va rotor choʻlgʻamlaridagi sodir boʻladigan …

4 / 17

b, motor iste’mol qiladigan quvvat p1, stator toki i1, kuvvat koeffitsiyenti cosf, fik n, motor sirpanishi s larning motor validagi p2 quvvatga bog’liqligi, ya’ni p1, i1, cosf, n, s=f(p2) ga aytiladi. motorni ish xarakteristikalarini 7 – rasmda koʻrsatilgan qisqa tutashgan rotorli asinxron motorning ish xarakteristikalarini xisoblashda foydalaniladigan jadval qisqa tutashgan rotorli asinxron motorning ishga tushirish xarakteristikalarini xisoblash motorni ish xarakteristikalari statikaviy matematik modelini sirpanish s=1 uchun tuzamiz. ishga tushirish xarakteristikalarini xisoblashda rotor pazining o’lchamlari , sterjenning balandligi, rotor karshiligining umumiy oshish koeffitsiyenti va rotor cho’lg’amining induktiv qarshiligini hisoblab oldim. parmetrlarni toʻyinishini magnit toʻyinishlarni hisobga olib magnit oʻtkazuvchanliklarni aniqladim . stator va rotor choʻlgʻamlarini induktiv qarshiliklarini aniqladim. ishga tushirish toki va momentini nisbiy birlikdagi qiymatini aniqladim va ishga tushirish xarakteristikalarini tuzdim. (8-rasm) 8-rasm . p2=5.500,0 kvt , 2p=6 , un=220/380 v li loyihlaniyotgan motorni ishga tushirish xarakteristikalari motorning ishga tushirish xarakteristikalarining tasvirlash uchun xulosa elektr mashinalari fanidan kurs loyihasini hisoblash va …

5 / 17

ik hisobini aniqlab kurs loyihasini yakunladim. foydalanilgan adabiyotlar salimov. j. s , pirmatov . n. b “elektr mashinalar” t oʻzbekiston 2011 408 b. salimov. j. s , pirmatov. n. b “ elektr mashinalar” kasb-hunar kollejlari uchun oʻquv qoʻllanma t oʻqtuvchi nmti, 2005 ,240 b antonov m.v., gerasimova l.s. texnologiya proizvodstva elektricheskix mashin. – m.:energoizdat, 1982.–512 s. asinxronnie dvigateli serii 4a. spravochnik/a 90 a.e. kravchik, m.m. shlaf, v.i. afonin, ye.a. sobolenskaya.–m.:energoizdat, 1982.–504 s., il. lixachev v.l. elektrodvigateli asinxronnie.–m.: solon–r,2002.–304 s google.com , ziyouz.com , kursovoyrf.ru , energo1.com image6.png image7.png image8.jpeg image9.png image10.jpeg image11.png image12.png image13.png image14.png image15.png image16.png image17.png /docprops/thumbnail.jpeg
