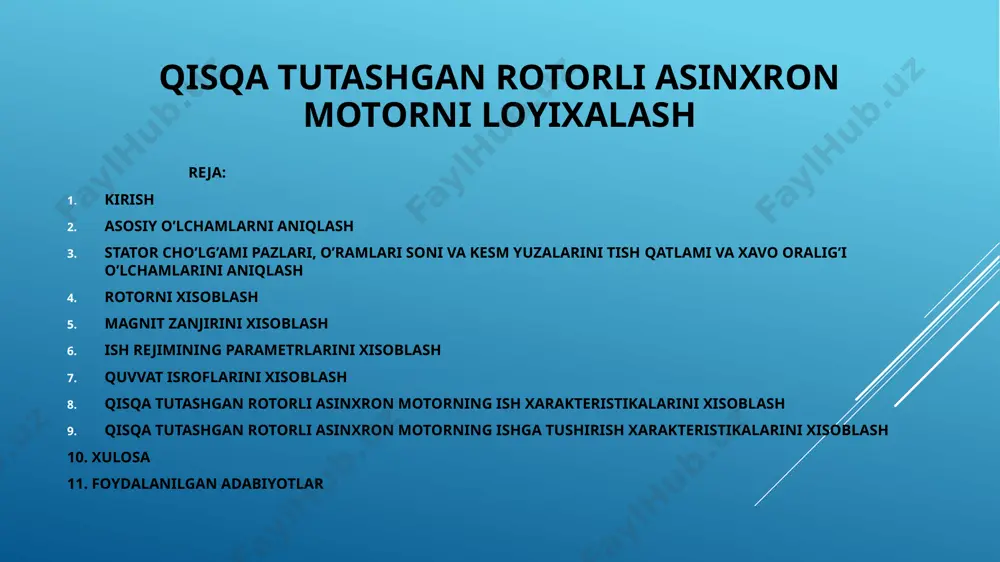

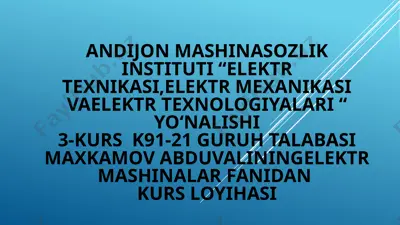

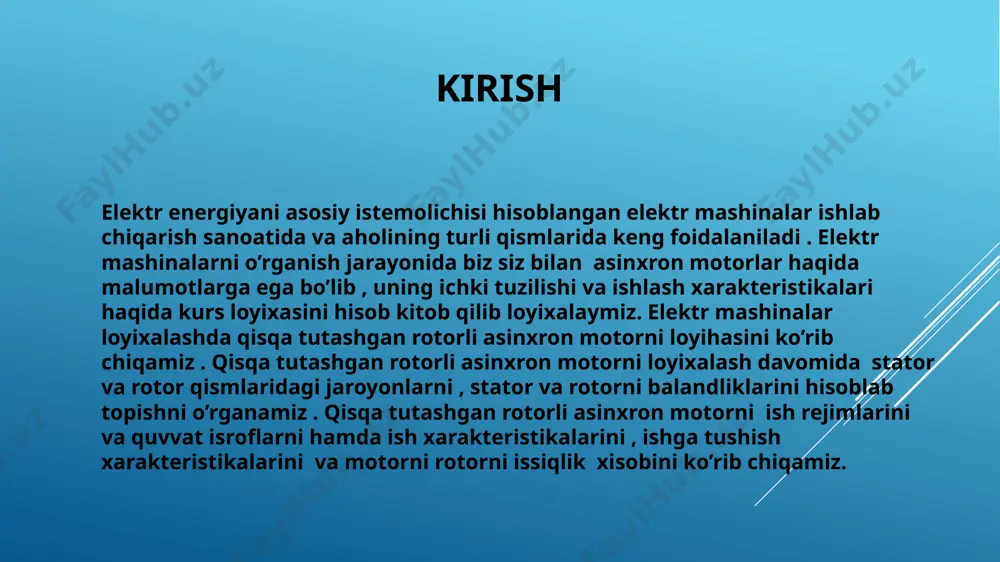

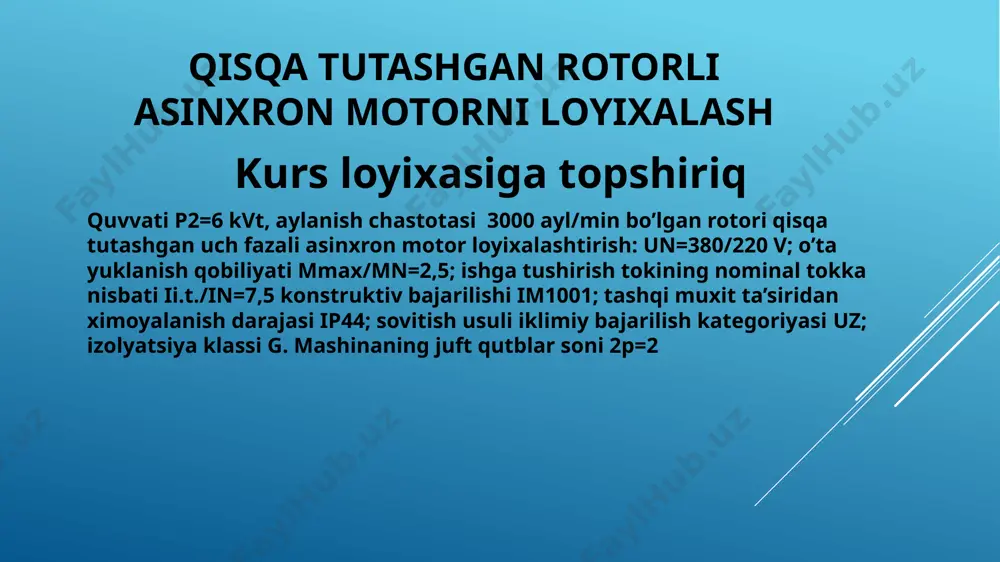

prezentatsiya powerpoint andijon mashinasozlik instituti “elektr texnikasi,elektr mexanikasi vaelektr texnologiyalari “ yoʻnalishi 3-kurs k91-21 guruh talabasi maxkamov abduvaliningelektr mashinalar fanidan kurs loyihasi qisqa tutashgan rotorli asinxron motorni loyixalash reja: kirish asosiy o’lchamlarni aniqlash stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash rotorni xisoblash magnit zanjirini xisoblash ish rejimining parametrlarini xisoblash quvvat isroflarini xisoblash qisqa tutashgan rotorli asinxron motorning ish xarakteristikalarini xisoblash qisqa tutashgan rotorli asinxron motorning ishga tushirish xarakteristikalarini xisoblash 10. xulosa 11. foydalanilgan adabiyotlar kirish elektr energiyani asosiy istemolichisi hisoblangan elektr mashinalar ishlab chiqarish sanoatida va aholining turli qismlarida keng foidalaniladi . elektr mashinalarni o’rganish jarayonida biz siz bilan asinxron motorlar haqida malumotlarga ega bo’lib , uning ichki tuzilishi va ishlash xarakteristikalari haqida kurs loyixasini hisob kitob qilib loyixalaymiz. elektr mashinalar loyixalashda qisqa tutashgan rotorli asinxron motorni loyihasini ko’rib chiqamiz . qisqa tutashgan rotorli asinxron motorni loyixalash davomida stator va rotor qismlaridagi …

2 / 17

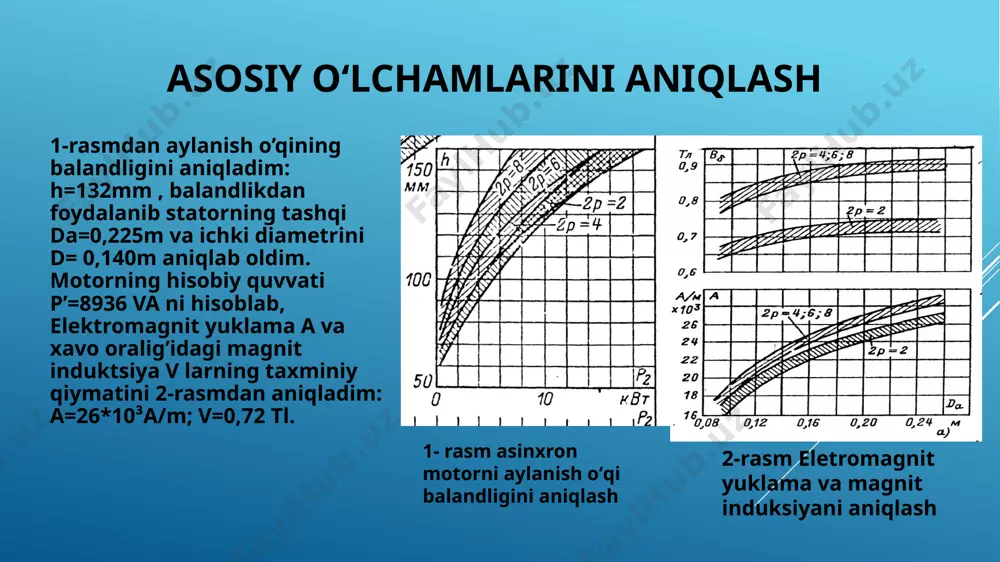

usuli iklimiy bajarilish kategoriyasi uz; izolyatsiya klassi g. mashinaning juft qutblar soni 2p=2 asosiy oʻlchamlarini aniqlash 1-rasmdan aylanish o’qining balandligini aniqladim: h=132mm , balandlikdan foydalanib statorning tashqi da=0,225m va ichki diametrini d= 0,140m aniqlab oldim. motorning hisobiy quvvati p’=8936 va ni hisoblab, elektromagnit yuklama a va xavo oralig’idagi magnit induktsiya v larning taxminiy qiymatini 2-rasmdan aniqladim: a=26*10³a/m; v=0,72 tl. 1- rasm asinxron motorni aylanish oʻqi balandligini aniqlash 2-rasm eletromagnit yuklama va magnit induksiyani aniqlash stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash tish bo’linmasining chegaraviy qiymatlarini 3-rasmdan va bo’lishi mumkin bo’lgan tishlar soni oralig’ini aniqladim: tz1max=16 mm va tz1min=14 mm. bu qiymatlar yordamida stator pazlarini aniqlab oldim z = 30 ta . bu punktida asosan pazdagi oʻramlar sonini w=90 , elektromagnit yuklama a=46*10^-3 a/m , mashina hovo oraligʻini magnit oqimini f=0,0119 vb va magnit induksiyalarni vb=0.907 tl hisobladim . stator choʻlgʻamidagi tok zichligini …

3 / 17

va rotorni paz b1=9.2mm b2=8.6mm oʻlchamlari , pazni balandligi hp2=6.9mm qilib hisobladim (6-rasm) , rotor parametrlarini hisoblashda qisqa tutashgan xalqani oʻlchamlarini aniqlab oldim 5-rasm. havo oraligʻini aniqlash stator diametri orqali 6-rasm. loyihlaniyotgan motorni rotor koʻrinishi magnit zanjirini xisoblash magnit zanjirini hisoblash punktida asosan motorning magnit zanjiri qismlaridagi induktsiyalari bz1=2.6 tl bz2=1,9 tl , rotor yormasining hisobiy balandligi h’j=49.1 mm, stator va rotor yormasini oʻrtacha uzunliklarni la=301 va lj=120.5mm, magnit zanjirini toʻyinish koeffitsientini hisoblab aniqlab oldim. magnit zanjirini hisoblashda magnitlovchi tokni iu=2.02 a va magnitlovchi tokni nisbiy birlikdagi qiymati iu*=0,09 a aniqlangan hisoblashlar yordamida aniqladim. ish rejimining parametrlarini xisoblash ish rejimlari parametrlarini hisoblashda stator va rotor choʻlgʻamini aktiv r1=1.1 om r2=66 *10^⁶ om , reaktiv va induktiv x1=0.24om x2=89.25*10-⁶om qarshiliklarini , ularni nisbiy birlikdagi qiymatini aniqladim . statorni faza choʻlgʻami uzunligil 1=117 m , gʻaltakni oʻrtacha kengligini bgal=0,235m va gʻatakni pazdan chiqib turgan qismini uzunligini lchiq= 71mm hisoblab ularni qiymatlarini belgilab …

4 / 17

tikalarini xisoblash uch fazali qisqa tutashgan rotorli asinxron motorning ish xarakteristikalari deb, motor iste’mol qiladigan quvvat p1, stator toki i1, kuvvat koeffitsiyenti cosf, fik n, motor sirpanishi s larning motor validagi p2 quvvatga bog’liqligi, ya’ni p1, i1, cosf, n, s=f(p2) ga aytiladi. motorni ish xarakteristikalarini 7 – rasmda koʻrsatilgan 7- rasm .p2=6.0kvt , un = 380/220 v 2p=2 li loyihlaniyotgan motorni ish xarakteristikalari qisqa tutashgan rotorli asinxron motorning ish xarakteristikalarini xisoblashda foydalaniladigan jadval qisqa tutashgan rotorli asinxron motorning ishga tushirish xarakteristikalarini xisoblash motorni ish xarakteristikalari statikaviy matematik modelini sirpanish s=1 uchun tuzamiz. ishga tushirish xarakteristikalarini xisoblashda rotor pazining o’lchamlari , sterjenning balandligi, rotor karshiligining umumiy oshish koeffitsiyenti va rotor cho’lg’amining induktiv qarshiligini hisoblab oldim. parmetrlarni toʻyinishini magnit toʻyinishlarni hisobga olib magnit oʻtkazuvchanliklarni aniqladim . stator va rotor choʻlgʻamlarini induktiv qarshiliklarini aniqladim. ishga tushirish toki va momentini nisbiy birlikdagi qiymatini aniqladim va ishga tushirish xarakteristikalarini tuzdim. (8-rasm) 8-rasm . p2=6.0 kvt …

5 / 17

ristikalarini va ishga tushish xarakteristikasini hisoblangan qiymatlar asosida loyihalaniyotgan motorni grafiklari tuzib chiqdim. motorni tashqi muhitga bogʻlikligini hisobga olib issiqlik hisobini aniqlab kurs loyihasini yakunladim. foydalanilgan adabiyotlar salimov. j. s , pirmatov . n. b “elektr mashinalar” t oʻzbekiston 2011 408 b. salimov. j. s , pirmatov. n. b “ elektr mashinalar” kasb-hunar kollejlari uchun oʻquv qoʻllanma t oʻqtuvchi nmti, 2005 ,240 b antonov m.v., gerasimova l.s. texnologiya proizvodstva elektricheskix mashin. – m.:energoizdat, 1982.–512 s. asinxronnie dvigateli serii 4a. spravochnik/a 90 a.e. kravchik, m.m. shlaf, v.i. afonin, ye.a. sobolenskaya.–m.:energoizdat, 1982.–504 s., il. lixachev v.l. elektrodvigateli asinxronnie.–m.: solon–r,2002.–304 s google.com , ziyouz.com , kursovoyrf.ru , energo1.com image1.jpeg image2.jpeg image3.jpeg image4.png image5.jpeg image6.png image7.png image8.jpeg image9.jpeg image10.png image11.jpeg /docprops/thumbnail.jpeg
