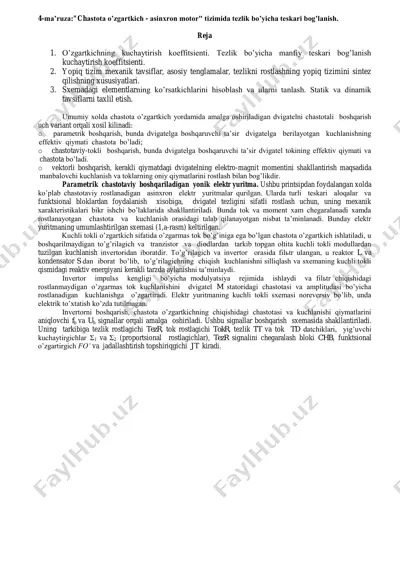

4-ma’ruza:"chastota o’zgartkich - asinxron motor" tizimida tezlik bo’yicha teskari bog’lanish. reja 1. o’zgartkichning kuchaytirish koeffitsienti. tezlik bo’yicha manfiy teskari bog’lanish kuchaytirish koeffitsienti. 2. yopiq tizim mexanik tavsiflar, asosiy tenglamalar, tezlikni rostlashning yopiq tizimini sintez qilishning xususiyatlari. 3. sxemadagi elementlarning ko’rsatkichlarini hisoblash va ularni tanlash. statik va dinamik tavsiflarni taxlil etish. umumiy xolda chastota o’zgartkich yordamida amalga oshiriladigan dvigatelni chastotali boshqarish uch variant orqali xosil kilinadi: o parametrik boshqarish, bunda dvigatelga boshqaruvchi ta’sir dvigatelga berilayotgan kuchlanishning effektiv qiymati chastota bo’ladi; o chastotaviy-tokli boshqarish, bunda dvigatelga boshqaruvchi ta’sir dvigatel tokining effektiv qiymati va chastota bo’ladi. o vektorli boshqarish, kerakli qiymatdagi dvigatelning elektro-magnit momentini shakllantirish maqsadida manbalovchi kuchlanish va toklarning oniy qiymatlarini rostlash bilan bog’likdir. parametrik chastotaviy boshqariladigan yonik elektr yuritma. ushbu printsipdan foydalangan xolda ko’plab chastotaviy rostlanadigan asinxron elektr yuritmalar qurilgan. ularda turli teskari aloqalar va funktsional bloklardan foydalanish xisobiga, dvigatel tezligini sifatli rostlash uchun, uning mexanik xarakteristikalari bikr ishchi bo’laklarida shakllantiriladi. …

2 / 2

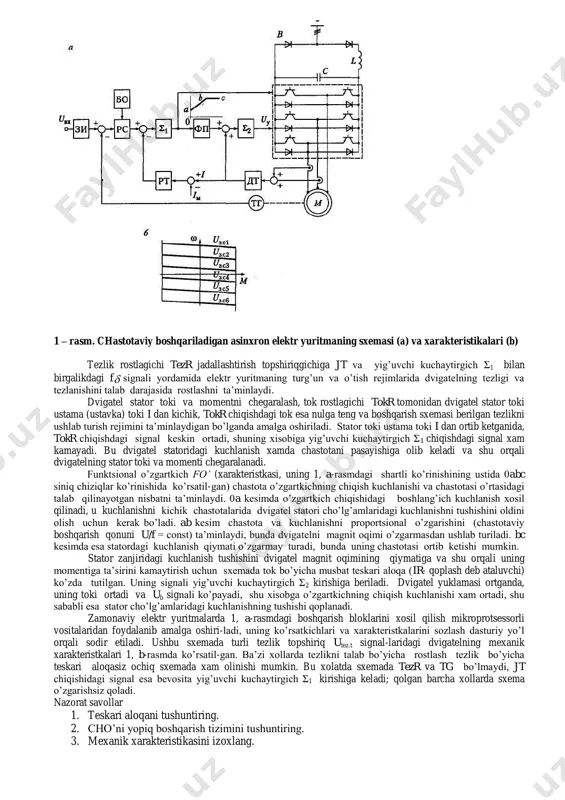

nishni silliqlash va sxemaning kuchli tokli qismidagi reaktiv energiyani kerakli tarzda aylanishni ta’minlaydi. invertor impulьs kengligi bo’yicha modulyatsiya rejimida ishlaydi va filьtr chiqishidagi rostlanmaydigan o’zgarmas tok kuchlanishini dvigatel m statoridagi chastotasi va amplitudasi bo’yicha rostlanadigan kuchlanishga o’zgartiradi. elektr yuritmaning kuchli tokli sxemasi noreversiv bo’lib, unda elektrik to’xtatish ko’zda tutilmagan. invertorni boshqarish, chastota o’zgartkichning chiqishidagi chastotasi va kuchlanishi qiymatlarini aniqlovchi fb va ub signallar orqali amalga oshiriladi. ushbu signallar boshqarish sxemasida shakllantiriladi. uning tarkibiga tezlik rostlagichi tezr, tok rostlagichi tokr, tezlik tt va tok td datchiklari, yig’uvchi kuchaytirgichlar σ1 va σ2 (proportsional rostlagichlar), tezr signalini chegaralash bloki chb, funktsional o’zgartirgich fo’ va jadallashtirish topshiriqgichi jt kiradi. 1 – rasm. chastotaviy boshqariladigan asinxron elektr yuritmaning sxemasi (a) va xarakteristikalari (b) tezlik rostlagichi tezr jadallashtirish topshiriqgichiga jt va yig’uvchi kuchaytirgich σ1 bilan birgalikdagi f signali yordamida elektr yuritmaning turg’un va o’tish rejimlarida dvigatelning tezligi va tezlanishini talab darajasida rostlashni ta’minlaydi. dvigatel stator toki …
