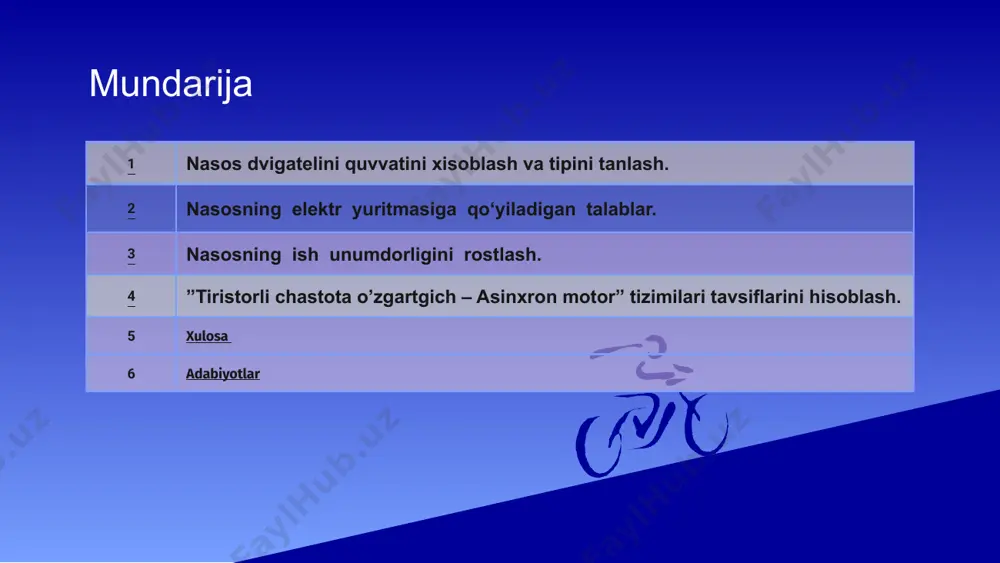

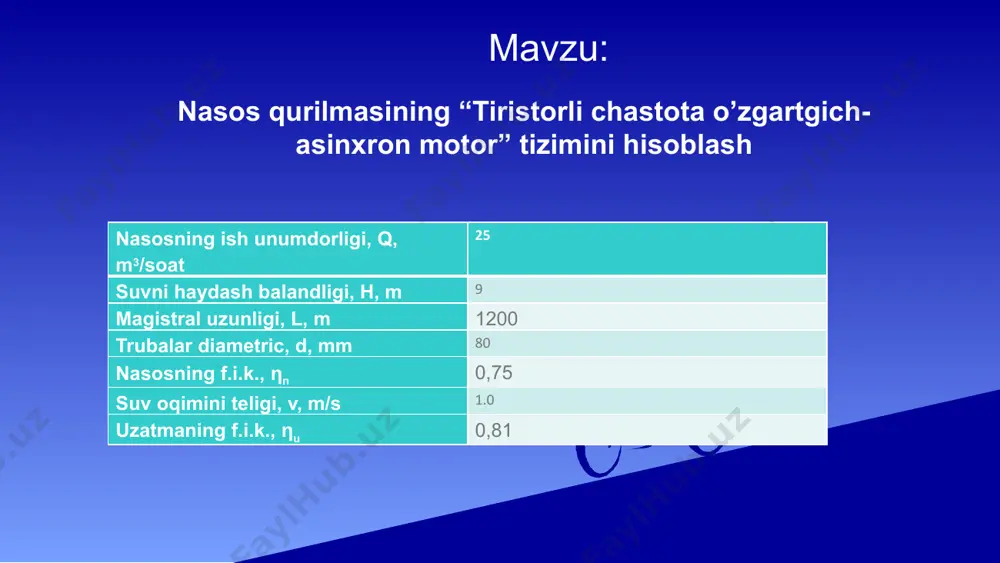

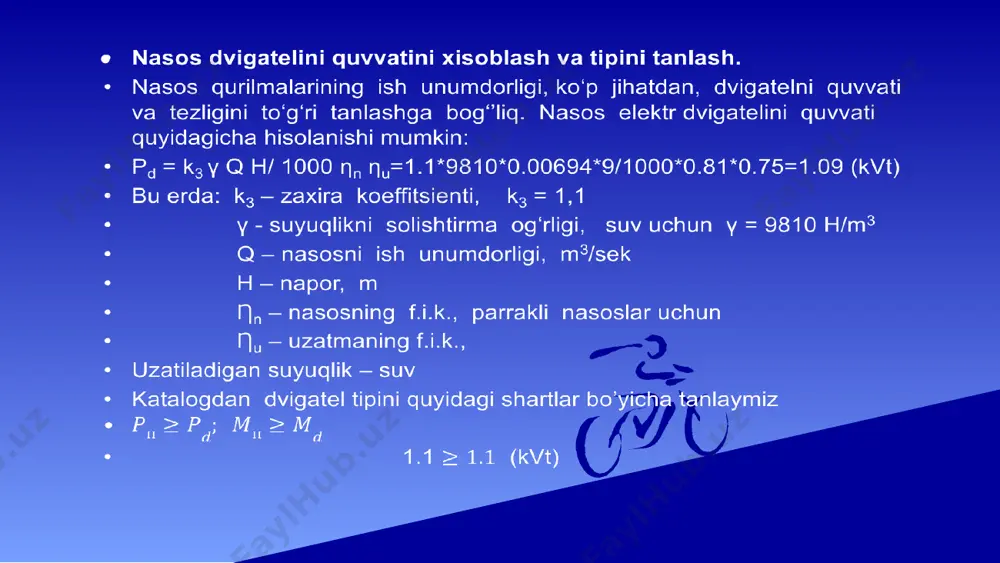

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” k-22-20 guruh talabasi ubaydullayev hayotilloxonning kurs ishi taqdimoti andijon davlat texnika instituti “elektr muxandisligi” fakulteti “eee” yonalishi 4-kurs k-91-21 guruh talabasi g’ulomov asadbekning umumsanoat mexanizmlarining avtomatlilashtirilgan elektr yuritmalari fanidan tayyorlagan kurs loyihasi taqdimoti mundarija 1 nasos dvigatеlini quvvatini xisoblash va tipini tanlash. 2 nasosning elektr yuritmasiga qo‘yiladigan talablar. 3 nasosning ish unumdorligini rostlash. 4 ”tiristorli chastota o’zgartgich – asinxron motor” tizimilari tavsiflarini hisoblash. 5 xulosa 6 adabiyotlar mavzu: nasos qurilmasining “tiristorli chastota o’zgartgich-asinxron motor” tizimini hisoblash nasosning ish unumdorligi, q, m3/soat 25 suvni haydash balandligi, h, m 9 magistral uzunligi, l, m 1200 trubalar diametric, d, mm 80 nasosning f.i.k., ƞn 0,75 suv oqimini teligi, v, m/s 1.0 uzatmaning f.i.k., ƞu 0,81 nasos dvigatеlini quvvatini xisoblash va tipini tanlash. nasos qurilmalarining ish unumdorligi, ko‘p jihatdan, dvigatelni quvvati va tezligini to‘g‘ri tanlashga bog‘’liq. nasos elektr dvigatelini quvvati quyidagicha hisolanishi mumkin: pd = k3 γ q …

2 / 17

radi. tezligi rostlanmaydigan nasos qurilmalari qisqa tutashtirilgan rotorli asinxron dvigatellar qo‘llaniladi, ular 380 v kuchlanishli tarmoqdan ta’minlanadilar. quvvati 100 kvt dan katta bo‘lgan nasoslar elektr yuritmasi sifatida 6 va 10 kv kuchlanishli tarmoqdan ta’minlanadigan asinxron yoki sinxron dvigatellar qo‘llaniladi, ular to‘g‘ridan-to‘g‘ri to‘la kuchlanish bilan ishga tushiriladi. parrakli nasoslar ko‘p hollarda yuqori tezlikka ega bo‘ladi, ularni to‘g‘ridan-to‘g‘ri dvigatelga ulash mumkin. nasoslarni yopiq zadvijka bilan yoki ochiq zadvijka bilan ishga tushiriladi. yopiq zadvijka bilan ishga tushirilganda dvigatelni ishga tushrish momenti uning nominal momentini 0,2-0,3 ulushini tashkil etishi kerak. agar bunda truboprovod yopiq bo‘lsa ham xavfli bo‘sim hosil bo‘lmaydi, chunki bunda quvvat dvigatelni nominal quvvatini 40%ni tashkil etadi holos. nasosning ish unumdorligini rostlash. nasosning ish unumdorligini oshirishga qaratilgan tadbirlar ular iste’mol qilayotgan elektr energiyani tejashda katta axamiyatga ega. nasoslarning ish unumdorligini to‘rt hil usul bilan rostlash mumkin: truboprovodlarni qarshiligini o‘zgartirish yani magistralga zadvijkalarni kiritish; dvigatelni burchak tezligini o‘zgartirish; magistralga ishlayotgan agregatlarni sonini o‘zgartirish; …

3 / 17

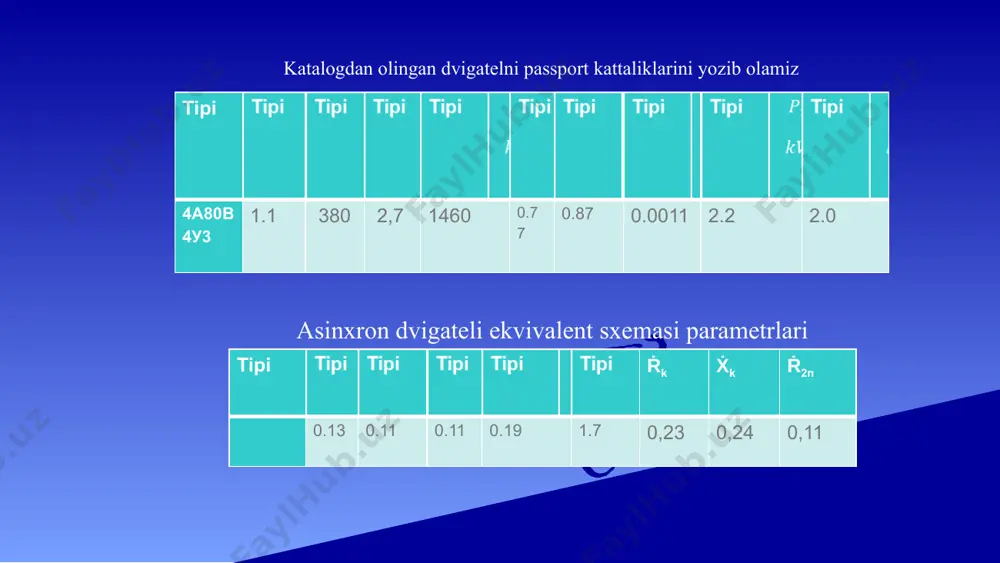

telni elektromagnit quvvati p12 = p2/(1-s) = p2(ω0/ω)=0,464(0.6328/1-0.3=0.6328/0.7)=0,322 (kvt) dvigatelning rotor zanjiridagi quvvat isrofi δp2 = p12 - p2 =0,464-0,322=0,142 (kvt) dvigatelning rotor zanjiridagi maxsimal quvvat isroflari δp2max = (4/27) ph (ω0/ωh)=(0.322/0.162)1,1(195,5/146,6)=0,194 (kvt) demak quvvat isrofining maxsimal qiymati tezlik ωmax = (2/3)ω0 bo‘ganda bo‘lar ekan. shunday qilib xulosa qilish mumkinki, elektr yo‘li bilan nasosning ish q unumdorligini rostlanganda maxsimal quvvat isroflari 2 barobar kam bo‘lar ekan. 9 ”tiristorli chastota o’zgartgich – asinxron motor” tizimilari tavsiflarini hisoblash. “tiristorli chastota o’zgartgich – asinxron dvigatel” (tcho’-ad) tizimidagi asnxron elektr yuritmani mexanik xarakteristikalarini hisoblash dvigatel parametrlari bo’yicha bajariladi ph =1,1 kvt; nн=1500 ayl/min; uh =380 v; ih =2,7 a, mп/mн = 2.1 ; mk/mн = 2,4 ; mmin/mн = 1,6 ; iп/ih =2.4 . qarshiliklar, nisbiy birliklarda: magnitlanish konturi - ẋμ =1,6 nominal rejimda stator chulg’ami - ṙ1 =0,12 ẋ1 = 0,11; nominal rejimda rotor chulg’ami - ṙ2 =0,11 ; ẋ2 =0,19 ; qisqa …

4 / 17

0,6 0,7 0,8 0,9 1,0 m40 0 5.46 10.07 13.3 15.4 16.3 16.5 16.2 15.7 15.1 14.4 m30 0 4.16 7.9 11 13.4 14.9 15.9 16.4 16.5 16.3 16 14 15 tcho’-ad tizimining kuch sxemasi xulosa ushbu kurs loyixada tristorli chastota ozgartgich asinxron motor tizimining ishlash hususiyatlarini taxlil qilishga bagishlangan bolib tanlangan motorning mehanik va dinamik harakteristikalarini turli chastotalarda hisoblashni oz ichiga oladi. ishning asosiy maqsadi nasos elektr yuritmasini tristorli chastota ozgartgichli-asinxron motor tizimida mexanik xarakteristikasini qurish. bundan asosiy maqsad nasos elektr yuritmasini 30 40 va 50 hz lardagi mexanik xarakteristikalarini tenglamalar yordamida ishlab chiqdik, chiqqan natijalarni jadvalga yozib , jadval asosida momentni burchak tezligiga bogliqlik grafigini qurib chiqdik. adabiyotlar 1. гульков г.и., петренко ю.н., раткевич е. системы автоматизированного управления электроприводами. учебное пособие. – м.: новое знание, 2004. 2. ким д.п, теория автоматического управления. т.2. многомерные, нелинейные, оптимальные и адаптивные системы. в 2-х тт т:2. – м.: физматлит, 2004. 3. …
