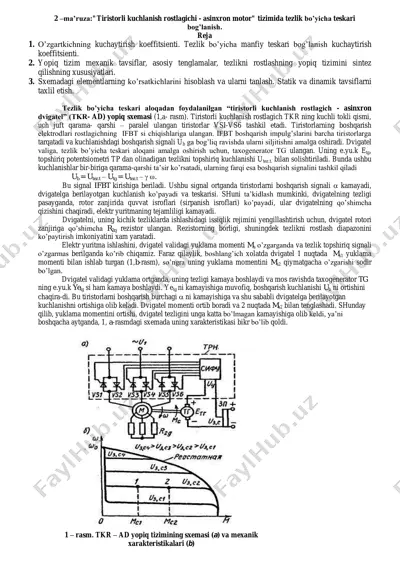

2 –ma’ruza:"tiristorli kuchlanish rostlagichi - asinxron motor" tizimida tezlik bo’yicha teskari bog’lanish. reja 1. o’zgartkichning kuchaytirish koeffitsienti. tezlik bo’yicha manfiy teskari bog’lanish kuchaytirish koeffitsienti. 2. yopiq tizim mexanik tavsiflar, asosiy tenglamalar, tezlikni rostlashning yopiq tizimini sintez qilishning xususiyatlari. 3. sxemadagi elementlarning ko’rsatkichlarini hisoblash va ularni tanlash. statik va dinamik tavsiflarni taxlil etish. tezlik bo’yicha teskari aloqadan foydalanilgan “tiristorli kuchlanish rostlagich - asinxron dvigatel” (tkr- ad) yopiq sxemasi (1,a- rasm). tiristorli kuchlanish rostlagich tkr ning kuchli tokli qismi, uch juft qarama- qarshi – paralel ulangan tiristorlar vsi-vs6 tashkil etadi. tiristorlarning boshqarish elektrodlari rostlagichning ifbt si chiqishlariga ulangan. ifbt boshqarish impulg’slarini barcha tiristorlarga tarqatadi va kuchlanishdagi boshqarish signali ub ga bog’liq ravishda ularni siljitishni amalga oshiradi. dvigatel valiga, tezlik bo’yicha teskari aloqani amalga oshirish uchun, taxogenerator tg ulangan. uning e.yu.k etg, topshiriq potentsiometri tp dan olinadigan tezlikni topshiriq kuchlanishi utez.t. bilan solishtiriladi. bunda ushbu kuchlanishlar bir-biriga qarama-qarshi ta’sir ko’rsatadi, ularning farqi esa …

2 / 2

atadi. elektr yuritma ishlashini, dvigatel validagi yuklama momenti ms o’zgarganda va tezlik topshiriq signali o’zgarmas berilganda ko’rib chiqamiz. faraz qilaylik, boshlang’ich xolatda dvigatel 1 nuqtada ms1 yuklama momenti bilan ishlab turgan (1,b-rasm), so’ngra uning yuklama momentini ms2 qiymatgacha o’zgarishi sodir bo’lgan. dvigatel validagi yuklama ortganda, uning tezligi kamaya boshlaydi va mos ravishda taxogenerator tg ning e.yu.k yetg si ham kamaya boshlaydi. yetg ni kamayishiga muvofiq, boshqarish kuchlanishi ub ni ortishini chaqira-di. bu tiristorlarni boshqarish burchagi  ni kamayishiga va shu sababli dvigatelga berilayotgan kuchlanishni ortishiga olib keladi. dvigatel momenti ortib boradi va 2 nuqtada ms2 bilan tenglashadi. shunday qilib, yuklama momentini ortishi, dvigatel tezligini unga katta bo’lmagan kamayishiga olib keldi, ya’ni boshqacha aytganda, 1, a-rasmdagi sxemada uning xarakteristikasi bikr bo’lib qoldi. 1 – rasm. tkr – ad yopiq tizimining sxemasi (a) va mexanik xarakteristikalari (b) yuklama momenti ms kamayganda, dvigateldagi kuchlanish avtomatik tarzda kamayib boradi va shu orqali uning aylanish …
