1 / 9

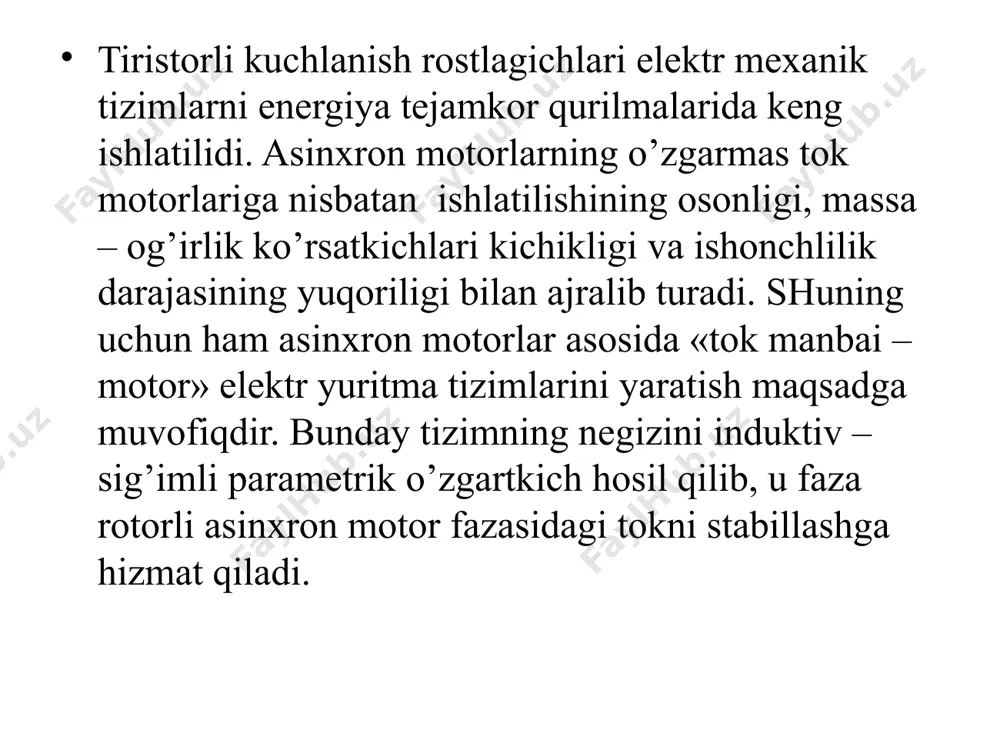

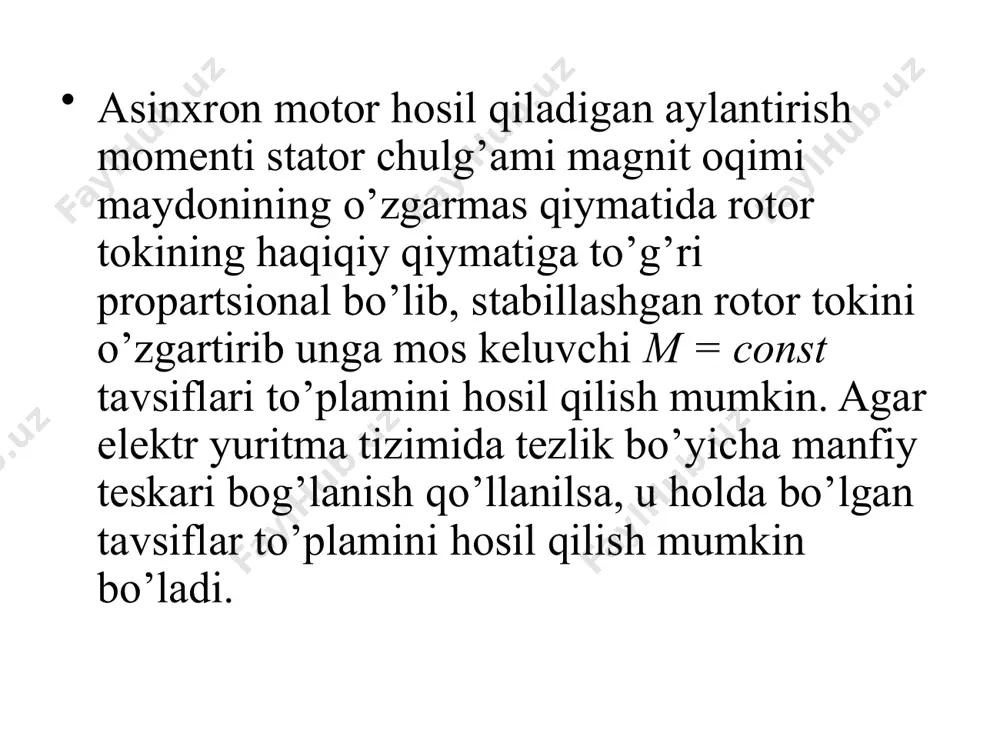

презентация powerpoint 5-mavzu: boshqarildigan o‘zgaruvchan tok o‘zgartgichlari reja 1. tiristorli kuchlanish rostlagichi, tavsiflari va energiya tejaydigan elektr texnikaviy qurilmalarda qo‘llanish doirasi. 2. boshqaruv tizim sxemalari. uzatish funksiyasi tiristorli kuchlanish rostlagichlari elektr mexanik tizimlarni energiya tejamkor qurilmalarida keng ishlatilidi. asinxron motorlarning o’zgarmas tok motorlariga nisbatan ishlatilishining osonligi, massa – og’irlik ko’rsatkichlari kichikligi va ishonchlilik darajasining yuqoriligi bilan ajralib turadi. shuning uchun ham asinxron motorlar asosida «tok manbai – motor» elektr yuritma tizimlarini yaratish maqsadga muvofiqdir. bunday tizimning negizini induktiv – sig’imli parametrik o’zgartkich hosil qilib, u faza rotorli asinxron motor fazasidagi tokni stabillashga hizmat qiladi. asinxron motor hosil qiladigan aylantirish momenti stator chulg’ami magnit oqimi maydonining o’zgarmas qiymatida rotor tokining haqiqiy qiymatiga to’g’ri propartsional bo’lib, stabillashgan rotor tokini o’zgartirib unga mos keluvchi m = const tavsiflari to’plamini hosil qilish mumkin. agar elektr yuritma tizimida tezlik bo’yicha manfiy teskari bog’lanish qo’llanilsa, u holda bo’lgan tavsiflar to’plamini hosil qilish mumkin bo’ladi. ткр исў …

2 / 9

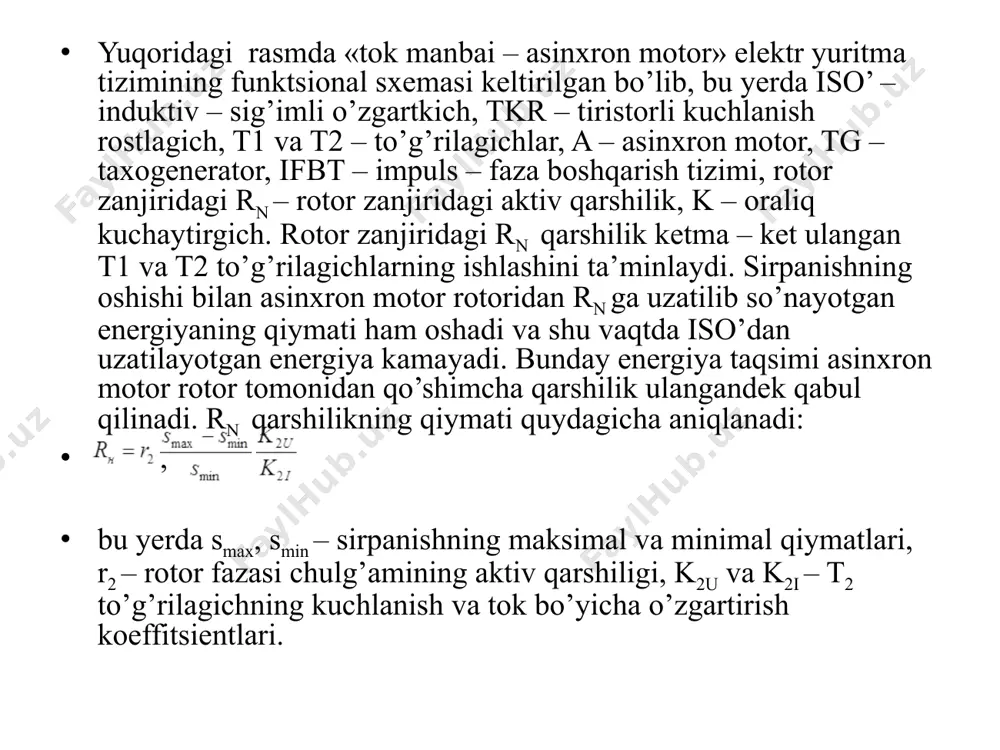

giya taqsimi asinxron motor rotor tomonidan qo’shimcha qarshilik ulangandek qabul qilinadi. rn qarshilikning qiymati quydagicha aniqlanadi: , bu yerda smax, smin – sirpanishning maksimal va minimal qiymatlari, r2 – rotor fazasi chulg’amining aktiv qarshiligi, k2u va k2i – t2 to’g’rilagichning kuchlanish va tok bo’yicha o’zgartirish koeffitsientlari. ushbu rasm «tok manbai – asinxron motor» elektr yuritmaning ochiq holatining tizim sxemasi «tok manbai – asinxron motor» elektr yuritmaning mexanik tavsiflari tok manbai – asinxron motor» elektr yuritmaning yopiq holatining tizim sxemasi e’tiboringiz uchun raxmat!!! image1.png image2.emf image3.emf image4.emf ub* 1 / tpp + 1 m* m* (-) 1 / tmp s 0 smin 1 0 mном ub* 1 / tpp + 1 m* m* (-) 1 / tmp u* кир ( -) /docprops/thumbnail.jpeg

3 / 9

tiristorli kuchlanish rostlagichlari - Page 3

4 / 9

tiristorli kuchlanish rostlagichlari - Page 4

5 / 9

tiristorli kuchlanish rostlagichlari - Page 5
