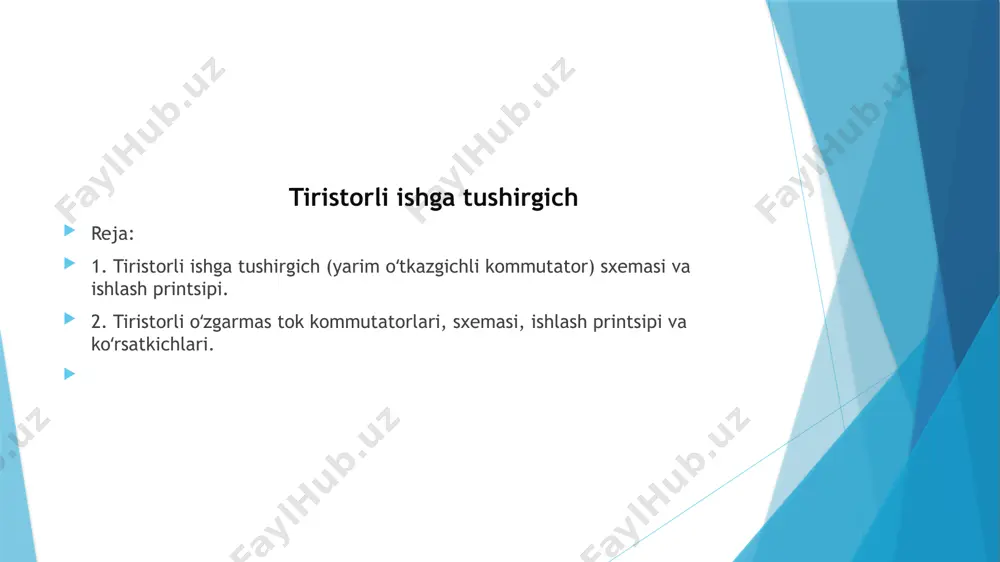

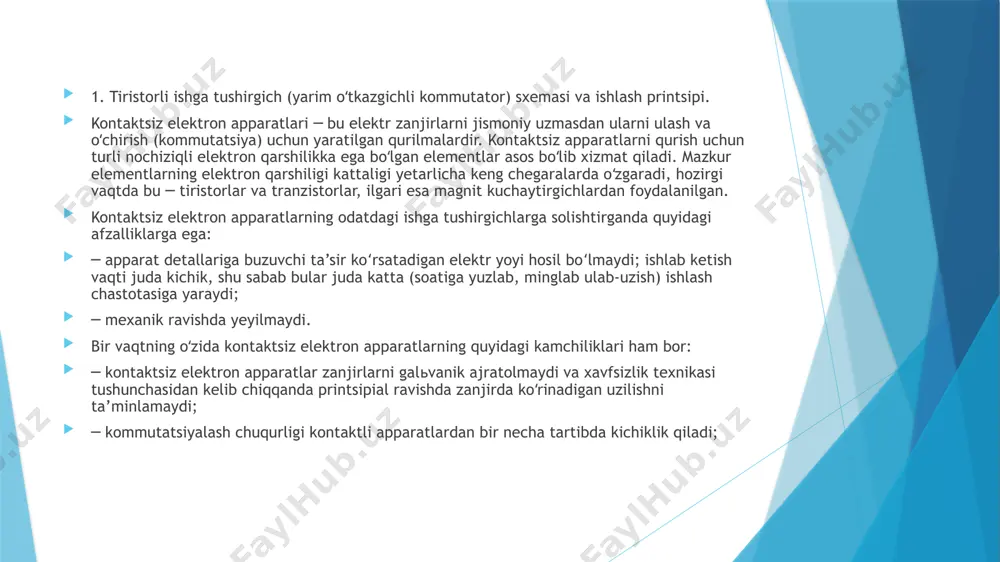

prezentatsiya powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k-91-21 guruh talabasi mamajonov asadbekning emtaeo’t fanidan tayyorlagan mustaqil ishi tiristorli ishga tushirgich reja: 1. tiristorli ishga tushirgich (yarim oʻtkazgichli kommutator) sxemasi va ishlash printsipi. 2. tiristorli oʻzgarmas tok kommutatorlari, sxemasi, ishlash printsipi va koʻrsatkichlari. 1. tiristorli ishga tushirgich (yarim oʻtkazgichli kommutator) sxemasi va ishlash printsipi. kontaktsiz elektron apparatlari ─ bu elektr zanjirlarni jismoniy uzmasdan ularni ulash va oʻchirish (kommutatsiya) uchun yaratilgan qurilmalardir. kontaktsiz apparatlarni qurish uchun turli nochiziqli elektron qarshilikka ega boʻlgan elementlar asos boʻlib xizmat qiladi. mazkur elementlarning elektron qarshiligi kattaligi yetarlicha keng chegaralarda oʻzgaradi, hozirgi vaqtda bu ─ tiristorlar va tranzistorlar, ilgari esa magnit kuchaytirgichlardan foydalanilgan. kontaktsiz elektron apparatlarning odatdagi ishga tushirgichlarga solishtirganda quyidagi afzalliklarga ega: ─ apparat detallariga buzuvchi ta’sir koʻrsatadigan elektr yoyi hosil boʻlmaydi; ishlab ketish vaqti juda kichik, shu sabab bular juda katta (soatiga yuzlab, minglab ulab-uzish) ishlash chastotasiga yaraydi; ─ mexanik ravishda yeyilmaydi. bir …

2 / 11

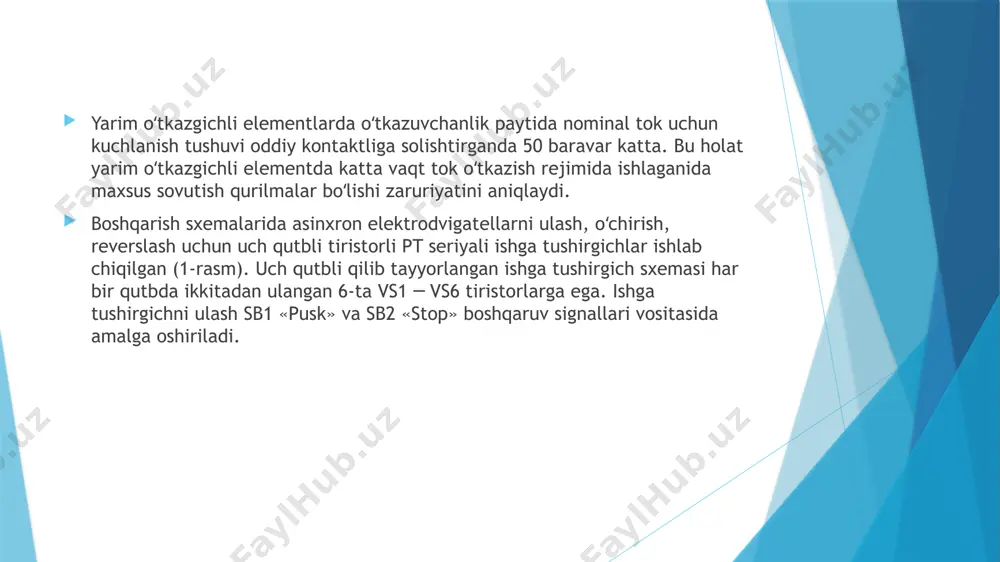

uncha past. yuzlab amperga moʻljallangan qismlarda bu kuchlanish bir necha yuz volt bilan oʻlchanadi. bu xususda kontaktli apparatlarning xossalari cheklanmagan ─ kontaktlar orasi 1 sm boʻlganda u 30000 v-ga chidaydi. yarim oʻtkazgichli elementlar faqat qisqa muddatli toklarga chidaydi ─ sekundning oʻnli ulushlari vaqti ichida nominalga nisbatan oʻn karrali tok oʻtishi mumkin. kontaktli apparatlar esa tilga olingan vaqt ichida 100 karrali katta toklarga chidash qobiliyatiga ega. yarim oʻtkazgichli elementlarda oʻtkazuvchanlik paytida nominal tok uchun kuchlanish tushuvi oddiy kontaktliga solishtirganda 50 baravar katta. bu holat yarim oʻtkazgichli elementda katta vaqt tok oʻtkazish rejimida ishlaganida maxsus sovutish qurilmalar boʻlishi zaruriyatini aniqlaydi. boshqarish sxemalarida asinxron elektrodvigatellarni ulash, oʻchirish, reverslash uchun uch qutbli tiristorli pt seriyali ishga tushirgichlar ishlab chiqilgan (1-rasm). uch qutbli qilib tayyorlangan ishga tushirgich sxemasi har bir qutbda ikkitadan ulangan 6-ta vs1 ─ vs6 tiristorlarga ega. ishga tushirgichni ulash sb1 «pusk» va sb2 «stop» boshqaruv signallari vositasida amalga oshiriladi. 1-rasm. uch qutbli …

3 / 11

boshqaruv bloki shu ondayoq dvigatelni oziqlantirish manbaidan uzish boʻyicha vs1 ─ vs6 tiristorlarga yopuvchi signal beradi. prerivatelning ulanishi t0 vaqtda ochuvchi impulsning vs1 tiristoriga berilishi bilan amalga oshadi. vs1 tiristori oʻtkazuvchan holatga oʻtadi. faraz qilaylik, t = t0 vaqt momentida ck kondensatori oziqlantirish manbai kuchlanishi e-gacha 2-rasm a-da koʻrsatilgan ishora bilan zaryadlangan. vs1 tiristori bilan bir vaqtda ck ─ vs1 ─ vd1 ─ lk ─ ck zanjir boʻyicha kondensatorning qayta zaryadlanishi boʻyicha tebranish jarayoni boshlanadi. bunda agar sxema elementlaridagi isroflar hisobga olinmasa ck kondensatordagi kuchlanish garmonik tebranish qonuni boʻyicha oʻzgaradi uck = uc (t0) cos ω t (1.1) bunda kondensatorning qayta zaryadlanishi ck kondensatordagi tok nolga tushgan t1 vaqt momentida tugaydi (2-rasm b). vd1 diodi kelgusi qayta zaryadlanishni blokirovka qiladi, natijada kondensatordagi kuchlanish 2-rasm a da koʻrsatilgan ishorada qoladi. shunday qilib, ck kondensator asosiy tiristorni oʻchirishga tayyor boʻladi. etiboringiz uchun raxmat image1.png image2.emf image3.emf 2. tiristorli oʻzgarmas tok kommutatorlari, sxemasi, …

4 / 11

intervalida yuklama qarshiligining induktiv qismida toʻplangan energiya hisobiga oqadigan tok uchun teskari diod vd koʻzda tutilgan. c k kondensatorni ulash kommutatsiyalovchi yordamchi tiristor tomonidan amalga oshiriladi. prerivatel (uzib-ulab impuls hosil qiluvchi)ni boshqarish tashqi kichik tokli signallar berish yoki boshqaruvchi zanjirlarning quruq kontaktlarini ulab amalga oshiriladi, bu bilan bs chiqishida vs1 va vs2 tiristorlarni ochuvchi impulslar hosil boʻlishiga olib keladi. /docprops/thumbnail.jpeg
