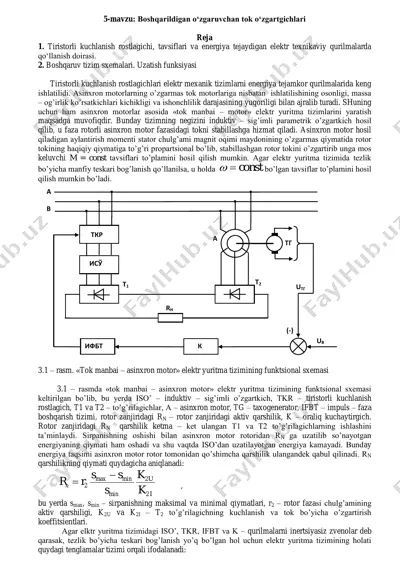

5-mavzu: boshqarildigan o‘zgaruvchan tok o‘zgartgichlari reja 1. tiristorli kuchlanish rostlagichi, tavsiflari va energiya tejaydigan elektr texnikaviy qurilmalarda qo‘llanish doirasi. 2. boshqaruv tizim sxemalari. uzatish funksiyasi tiristorli kuchlanish rostlagichlari elektr mexanik tizimlarni energiya tejamkor qurilmalarida keng ishlatilidi. asinxron motorlarning o’zgarmas tok motorlariga nisbatan ishlatilishining osonligi, massa – og’irlik ko’rsatkichlari kichikligi va ishonchlilik darajasining yuqoriligi bilan ajralib turadi. shuning uchun ham asinxron motorlar asosida «tok manbai – motor» elektr yuritma tizimlarini yaratish maqsadga muvofiqdir. bunday tizimning negizini induktiv – sig’imli parametrik o’zgartkich hosil qilib, u faza rotorli asinxron motor fazasidagi tokni stabillashga hizmat qiladi. asinxron motor hosil qiladigan aylantirish momenti stator chulg’ami magnit oqimi maydonining o’zgarmas qiymatida rotor tokining haqiqiy qiymatiga to’g’ri propartsional bo’lib, stabillashgan rotor tokini o’zgartirib unga mos keluvchi m = const tavsiflari to’plamini hosil qilish mumkin. agar elektr yuritma tizimida tezlik bo’yicha manfiy teskari bog’lanish qo’llanilsa, u holda const bo’lgan tavsiflar to’plamini hosil qilish mumkin bo’ladi. 3.1 – rasm. …

2 / 4

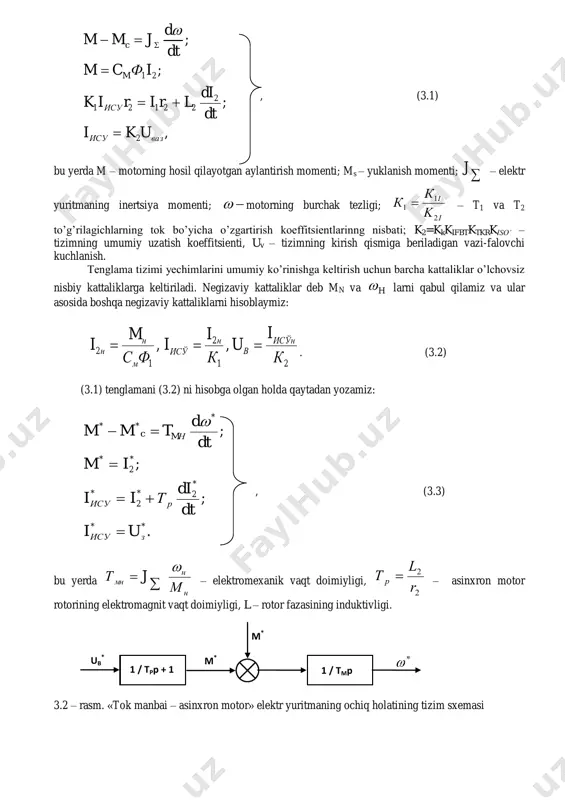

kamayadi. bunday energiya taqsimi asinxron motor rotor tomonidan qo’shimcha qarshilik ulangandek qabul qilinadi. rn qarshilikning qiymati quydagicha aniqlanadi: i u н k k s ss rr 2 2 min minmax 2   , bu yerda smax, smin – sirpanishning maksimal va minimal qiymatlari, r2 – rotor fazasi chulg’amining aktiv qarshiligi, k2u va k2i – t2 to’g’rilagichning kuchlanish va tok bo’yicha o’zgartirish koeffitsientlari. agar elktr yuritma tizimidagi iso’, tkr, ifbt va k – qurilmalarni inertsiyasiz zvenolar deb qarasak, tezlik bo’yicha teskari bog’lanish yo’q bo’lgan hol uchun elektr yuritma tizimining holati quydagi tenglamalar tizimi orqali ifodalanadi: ткр исў т1 т2 а тг uтг rh ифбт к (-) ub а в , ; ; ; 2 2 22121 21 вазису ису m c uki dt di lririk iфcm dt d jmm       , (3.1) bu yerda m – motorning hosil qilayotgan aylantirish momenti; ms – yuklanish momenti; …

3 / 4

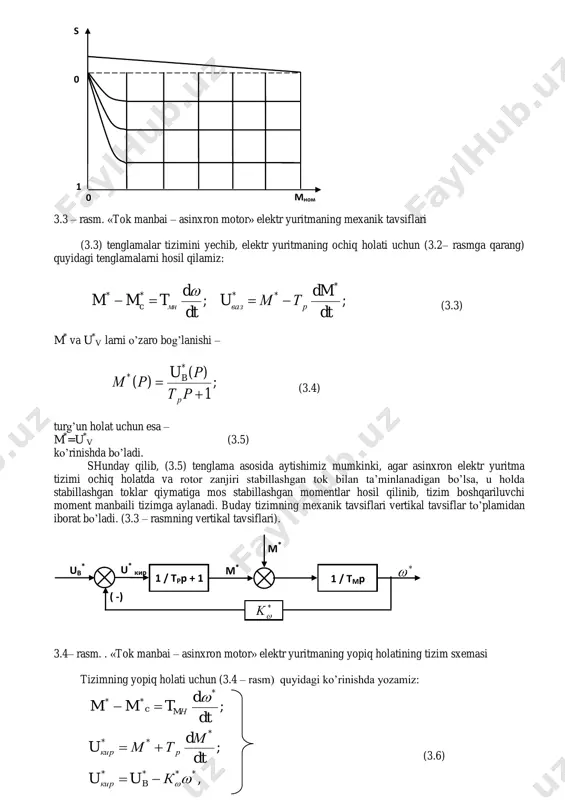

ik tavsiflari (3.3) tenglamalar tizimini yechib, elektr yuritmaning ochiq holati uchun (3.2– rasmga qarang) quyidagi tenglamalarni hosil qilamiz: ;; * **** dt dm тмu dt d tmm рвазмнc   (3.3) m * va u * v larni o’zaro bog’lanishi – ; 1 )( )( * *   рт рu рм р b (3.4) turg’un holat uchun esa – m * =u * v (3.5) ko’rinishda bo’ladi. shunday qilib, (3.5) tenglama asosida aytishimiz mumkinki, agar asinxron elektr yuritma tizimi ochiq holatda va rotor zanjiri stabillashgan tok bilan ta’minlanadigan bo’lsa, u holda stabillashgan toklar qiymatiga mos stabillashgan momentlar hosil qilinib, tizim boshqariluvchi moment manbaili tizimga aylanadi. buday tizimning mexanik tavsiflari vertikal tavsiflar to’plamidan iborat bo’ladi. (3.3 – rasmning vertikal tavsiflari). 3.4– rasm. . «tok manbai – asinxron motor» elektr yuritmaning yopiq holatining tizim sxemasi tizimning yopiq holati uchun (3.4 – rasm) quyidagi ko’rinishda yozamiz: , ; ; **** * ** …

4 / 4

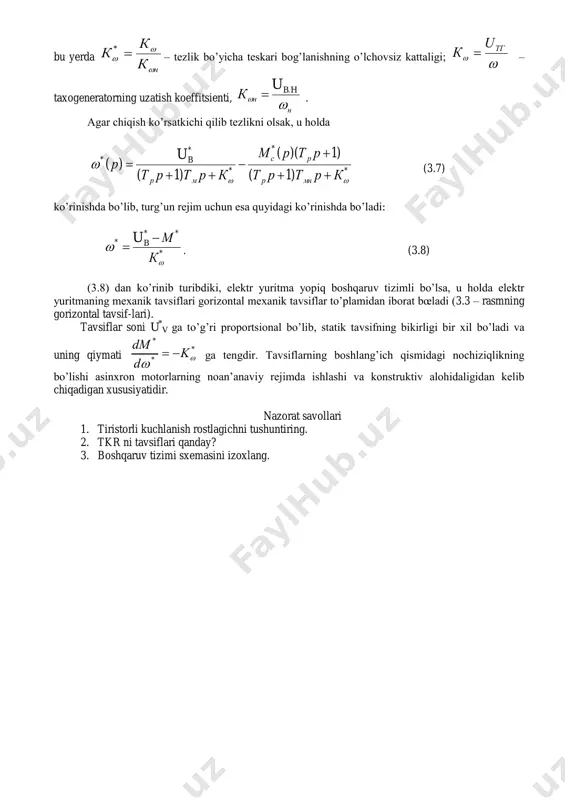

n xususiyatidir. nazorat savollari 1. tiristorli kuchlanish rostlagichni tushuntiring. 2. tkr ni tavsiflari qanday? 3. boshqaruv tizimi sxemasini izoxlang.
