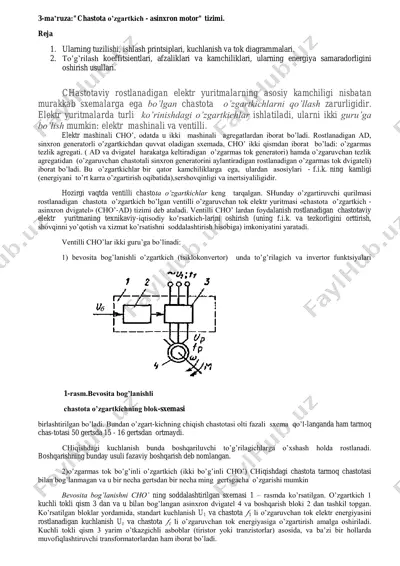

3-ma’ruza:"chastota o’zgartkich - asinxron motor" tizimi. reja 1. ularning tuzilishi, ishlash printsiplari, kuchlanish va tok diagrammalari. 2. to’g’rilash koeffitsientlari, afzaliklari va kamchiliklari, ularning energiya samaradorligini oshirish usullari. chastotaviy rostlanadigan elektr yuritmalarning asosiy kamchiligi nisbatan murakkab sxemalarga ega bo’lgan chastota o’zgartkichlarni qo’llash zarurligidir. elektr yuritmalarda turli ko’rinishdagi o’zgartkichlar ishlatiladi, ularni ikki guru’ga bo’lish mumkin: elektr mashinali va ventilli. elektr mashinali cho’, odatda u ikki mashinali agregatlardan iborat bo’ladi. rostlanadigan ad, sinxron generatorli o’zgartkichdan quvvat oladigan sxemada, cho’ ikki qismdan iborat bo’ladi: o’zgarmas tezlik agregati. ( ad va dvigatel harakatga keltiradigan o’zgarmas tok generatori) hamda o’zgaruvchan tezlik agregatidan (o’zgaruvchan chastotali sinxron generatorini aylantiradigan rostlanadigan o’zgarmas tok dvigateli) iborat bo’ladi. bu o’zgartkichlar bir qator kamchiliklarga ega, ulardan asosiylari - f.i.k. ning kamligi (energiyani to’rt karra o’zgartirish oqibatida),sershovqinligi va inertsiyaliligidir. hozirgi vaqtda ventilli chastota o’zgartkichlar keng tarqalgan. shunday o’zgartiruvchi qurilmasi rostlanadigan chastota o’zgartkich bo’lgan ventilli o’zgaruvchan tok elektr yuritmasi «chastota o’zgartkich - asinxron dvigatel» …

2 / 4

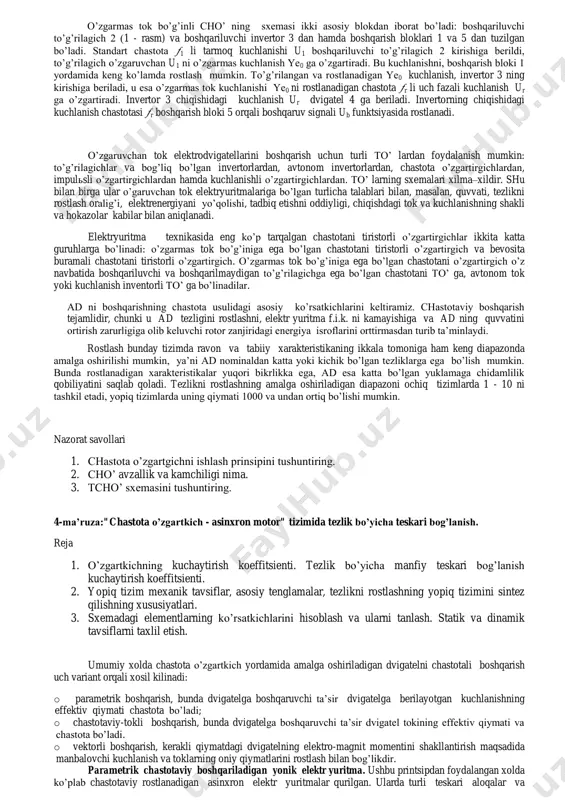

unda boshqariluvchi to’g’rilagichlarga o’xshash holda rostlanadi. boshqarishning bunday usuli fazaviy boshqarish deb nomlangan. 2)o’zgarmas tok bo’g’inli o’zgartkich (ikki bo’g’inli cho’) chiqishdagi chastota tarmoq chastotasi bilan bog’lanmagan va u bir necha gertsdan bir necha ming gertsgacha o’zgarishi mumkin bevosita bog’lanishni cho’ ning soddalashtirilgan sxemasi 1 – rasmda ko’rsatilgan. o’zgartkich 1 kuchli tokli qism 3 dan va u bilan bog’langan asinxron dvigatel 4 va boshqarish bloki 2 dan tashkil topgan. ko’rsatilgan bloklar yordamida, standart kuchlanish u1 va chastota 1 li o’zgaruvchan tok elektr energiyasini rostlanadigan kuchlanish ur va chastota r li o’zgaruvchan tok energiyasiga o’zgartirish amalga oshiriladi. kuchli tokli qism 3 yarim o’tkazgichli asboblar (tiristor yoki tranzistorlar) asosida, va ba’zi bir hollarda muvofiqlashtiruvchi transformatorlardan ham iborat bo’ladi. 1-rasm.bevosita bog’lanishli chastota o’zgartkichning blok-sxemasi o’zgarmas tok bo’g’inli cho’ ning sxemasi ikki asosiy blokdan iborat bo’ladi: boshqariluvchi to’g’rilagich 2 (1 - rasm) va boshqariluvchi invertor 3 dan hamda boshqarish bloklari 1 va 5 dan tuzilgan …

3 / 4

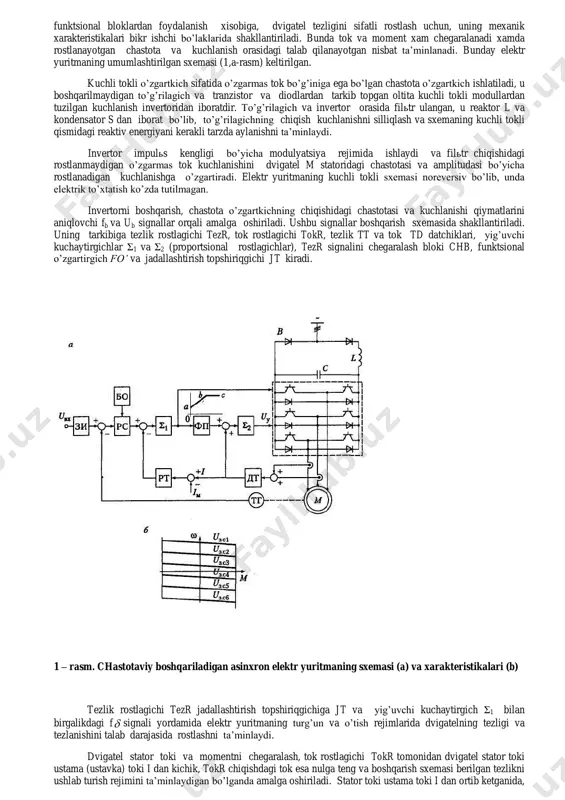

ardan, impulьsli o’zgartirgichlardan hamda kuchlanishli o’zgartirgichlardan. to’ larning sxemalari xilma–xildir. shu bilan birga ular o’garuvchan tok elektryuritmalariga bo’lgan turlicha talablari bilan, masalan, quvvati, tezlikni rostlash oralig’i, elektrenergiyani yo’qolishi, tadbiq etishni oddiyligi, chiqishdagi tok va kuchlanishning shakli va hokazolar kabilar bilan aniqlanadi. elektryuritma texnikasida eng ko’p tarqalgan chastotani tiristorli o’zgartirgichlar ikkita katta guruhlarga bo’linadi: o’zgarmas tok bo’g’iniga ega bo’lgan chastotani tiristorli o’zgartirgich va bevosita buramali chastotani tiristorli o’zgartirgich. o’zgarmas tok bo’g’iniga ega bo’lgan chastotani o’zgartirgich o’z navbatida boshqariluvchi va boshqarilmaydigan to’g’rilagichga ega bo’lgan chastotani to’ ga, avtonom tok yoki kuchlanish inventorli to’ ga bo’linadilar. ad ni boshqarishning chastota usulidagi asosiy ko’rsatkichlarini keltiramiz. chastotaviy boshqarish tejamlidir, chunki u ad tezligini rostlashni, elektr yuritma f.i.k. ni kamayishiga va ad ning quvvatini ortirish zarurligiga olib keluvchi rotor zanjiridagi energiya isroflarini orttirmasdan turib ta’minlaydi. rostlash bunday tizimda ravon va tabiiy xarakteristikaning ikkala tomoniga ham keng diapazonda amalga oshirilishi mumkin, ya’ni ad nominaldan katta yoki kichik …

4 / 4

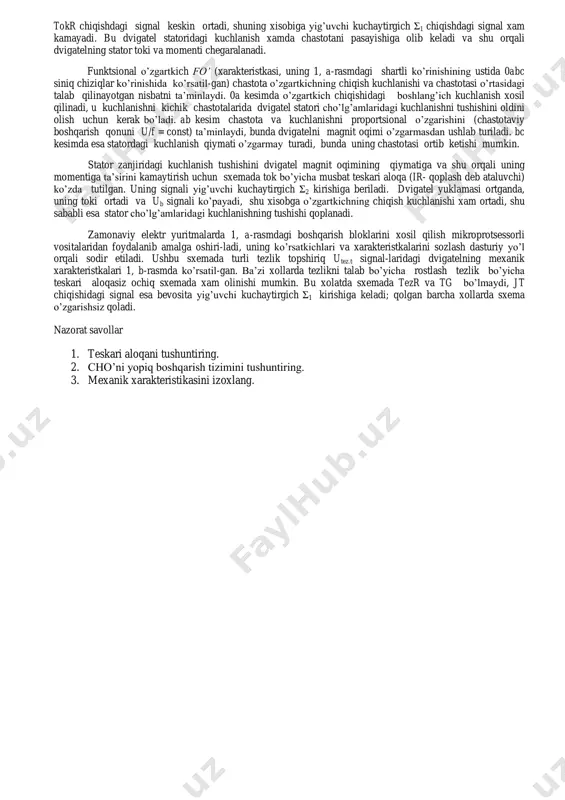

tirish koeffitsienti. 2. yopiq tizim mexanik tavsiflar, asosiy tenglamalar, tezlikni rostlashning yopiq tizimini sintez qilishning xususiyatlari. 3. sxemadagi elementlarning ko’rsatkichlarini hisoblash va ularni tanlash. statik va dinamik tavsiflarni taxlil etish. umumiy xolda chastota o’zgartkich yordamida amalga oshiriladigan dvigatelni chastotali boshqarish uch variant orqali xosil kilinadi: o parametrik boshqarish, bunda dvigatelga boshqaruvchi ta’sir dvigatelga berilayotgan kuchlanishning effektiv qiymati chastota bo’ladi; o chastotaviy-tokli boshqarish, bunda dvigatelga boshqaruvchi ta’sir dvigatel tokining effektiv qiymati va chastota bo’ladi. o vektorli boshqarish, kerakli qiymatdagi dvigatelning elektro-magnit momentini shakllantirish maqsadida manbalovchi kuchlanish va toklarning oniy qiymatlarini rostlash bilan bog’likdir. parametrik chastotaviy boshqariladigan yonik elektr yuritma. ushbu printsipdan foydalangan xolda ko’plab chastotaviy rostlanadigan asinxron elektr yuritmalar qurilgan. ularda turli teskari aloqalar va funktsional bloklardan foydalanish xisobiga, dvigatel tezligini sifatli rostlash uchun, uning mexanik xarakteristikalari bikr ishchi bo’laklarida shakllantiriladi. bunda tok va moment xam chegaralanadi xamda rostlanayotgan chastota va kuchlanish orasidagi talab qilanayotgan nisbat ta’minlanadi. bunday elektr yuritmaning umumlashtirilgan …
